PTFE 씰과 엘라스토머 립 씰의 주요 제조 차이점은 씰링 요소가 금속 케이스에 결합되는 방식에 있습니다. 엘라스토머 씰은 고무와 유사한 재료를 단일 통합 공정으로 케이싱에 직접 성형하여 만들어집니다. 이와 대조적으로, PTFE 씰은 여러 단계의 공정이 필요하며, 이 과정에서 립이 먼저 단단한 PTFE 빌렛에서 가공된 다음 기계적으로 케이싱에 프레스 장착됩니다.
이러한 씰의 선택은 제조 현실에 의해 결정됩니다. 엘라스토머 성형은 표준 애플리케이션에 대해 비용 효율적인 솔루션을 제공하는 반면, PTFE의 더 복잡한 가공 및 조립 공정은 엘라스토머가 견딜 수 없는 고응력 환경에서 뛰어난 씰 설계를 가능하게 합니다.

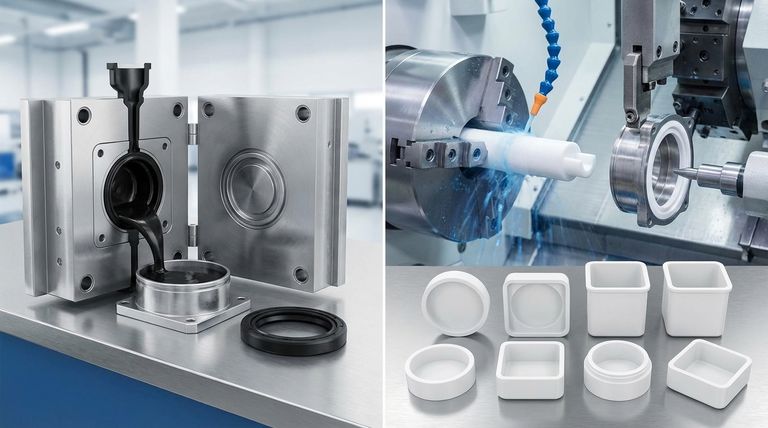

핵심 공정 차이: 성형 대 가공
각 씰 유형의 근본적인 생산 방식은 가장 중요한 차이점으로, 최종 비용과 설계 특성에 직접적인 영향을 미칩니다.
엘라스토머 씰: 성형 공정
엘라스토머 씰은 금속 케이싱을 금형에 넣은 다음 엘라스토머 화합물을 주입하여 생산됩니다. 열과 압력으로 재료가 가황되어 케이싱에 화학적 및 물리적으로 접착됩니다.
이 단일 단계 공정은 매우 효율적이며 대량 생산에 적합하여, 엘라스토머 씰은 광범위한 일반 애플리케이션에 비용 효율적인 선택이 됩니다.
PTFE 씰: 가공 및 조립 공정
PTFE는 엘라스토머처럼 사출 성형할 수 없는 반경질 열가소성 수지입니다. 따라서 그 생산은 두 단계 공정으로 이루어집니다.
첫째, 씰 립은 단단한 PTFE 재료 튜브 또는 로드에서 정밀 가공됩니다. 둘째, 이 완성된 립은 정밀한 치수를 이용하여 기계적 잠금장치를 만드는 방식으로 미리 성형된 금속 케이싱에 조심스럽게 프레스 장착됩니다.
제조가 설계 및 기능에 미치는 영향
이러한 뚜렷한 제조 경로는 근본적으로 다른 씰 설계를 낳으며, 각각은 핵심 재료의 특성에 최적화되어 있습니다.
방사형 하중(Radial Load)에 미치는 영향
엘라스토머 씰은 유연하며 일반적으로 립 내부에 삽입된 가터 스프링(garter spring)에 의존하여 샤프트에 일정한 방사형 힘을 제공합니다.
더 단단한 PTFE 씰은 스프링을 사용하지 않습니다. 이들은 설치 중 제어된 립 신장과 에너자이징 요소 역할을 하는 금속 케이싱의 설계된 굽힘 반경으로부터 씰링 힘을 생성합니다.
씰링 접촉면(Sealing Footprint)의 차이
씰링 립 자체의 디자인은 재료 특성의 직접적인 결과입니다. 엘라스토머 씰은 일반적으로 샤프트와 비교적 날카롭고 집중된 접촉 지점을 가집니다.
PTFE 씰은 더 넓고 평평한 립 접촉 패턴으로 설계됩니다. 이 디자인은 하중을 더 넓은 영역에 분산시켜 단위 하중을 줄입니다. 이는 PTFE의 본질적인 낮은 마찰을 활용하여 고속 작동을 가능하게 함으로써 마모 및 열 발생을 최소화하는 데 중요합니다.
상충 관계 이해: 비용 대 성능
제조 방식은 두 씰 유형 간의 비용 및 성능 차이의 주요 동인입니다.
비용 영향
PTFE 씰은 엘라스토머 씰보다 상당히 비쌉니다. 이는 두 가지 요인의 조합 때문입니다.
첫째, 원료 PTFE 재료가 표준 엘라스토머 화합물보다 더 비쌉니다. 둘째, 가공 및 조립의 다단계 공정은 대량 성형 공정보다 노동 집약적이며 느립니다.
PTFE의 성능 이점
PTFE 씰의 더 높은 비용은 엘라스토머가 빠르게 실패할 수 있는 까다로운 조건에서 우수한 성능으로 정당화됩니다.
PTFE는 뛰어난 온도 범위(-53°C ~ 232°C), 매우 높은 샤프트 속도(35m/s 초과)를 처리할 수 있으며, 공격적인 매체, 용매 및 산에 대한 탁월한 내화학성을 제공합니다. 내구성과 낮은 마찰 특성은 고응력 애플리케이션에서 더 긴 서비스 수명을 보장합니다.
애플리케이션에 맞는 올바른 선택
올바른 씰을 선택하려면 제조에서 파생된 기능을 특정 작동 요구 사항과 일치시켜야 합니다.
- 표준 애플리케이션에 대한 비용 효율성이 주요 관심사라면: 엘라스토머 씰은 효율적인 성형 공정과 낮은 재료 비용으로 인해 이상적인 선택입니다.
- 극한 조건에서의 성능이 주요 관심사라면: 고속, 공격적인 화학 물질 및 넓은 온도 범위를 견딜 수 있는 능력 때문에 PTFE 씰이 필요합니다.
- 고응력 환경에서의 수명이 주요 관심사라면: 가공된 PTFE 씰의 우수한 내마모성과 내구성은 더 길고 안정적인 서비스 수명을 제공합니다.
궁극적으로 제조 방식은 재료의 기능성을 직접적으로 반영하여 특정 작동 요구 사항에 맞는 올바른 씰로 안내합니다.
요약표:
| 특징 | 엘라스토머 립 씰 | PTFE 립 씰 |
|---|---|---|
| 주요 공정 | 사출 성형 | 정밀 가공 및 프레스 장착 |
| 방사형 하중 출처 | 가터 스프링 | 립 신장 및 금속 케이싱 설계 |
| 씰링 접촉면 | 날카롭고 집중된 접촉 | 넓고 평평한 접촉 패턴 |
| 주요 이점 | 표준 사용에 비용 효율적 | 극한 조건에서 우수한 성능 |
까다로운 조건에 적합한 고성능 씰이 필요하십니까?
애플리케이션의 요구 사항—극심한 온도, 고속 또는 공격적인 화학 물질—은 올바른 씰 제조 공정을 직접적으로 결정합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 가공 PTFE 부품(씰, 라이너 및 실험 기구 포함)을 전문으로 합니다.
당사는 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여, 우수한 내구성과 성능을 위해 설계된 씰을 확보할 수 있도록 보장합니다.
지금 문의하여 특정 요구 사항에 대해 논의하고 당사의 전문 지식이 지속되는 솔루션을 제공하도록 하십시오.

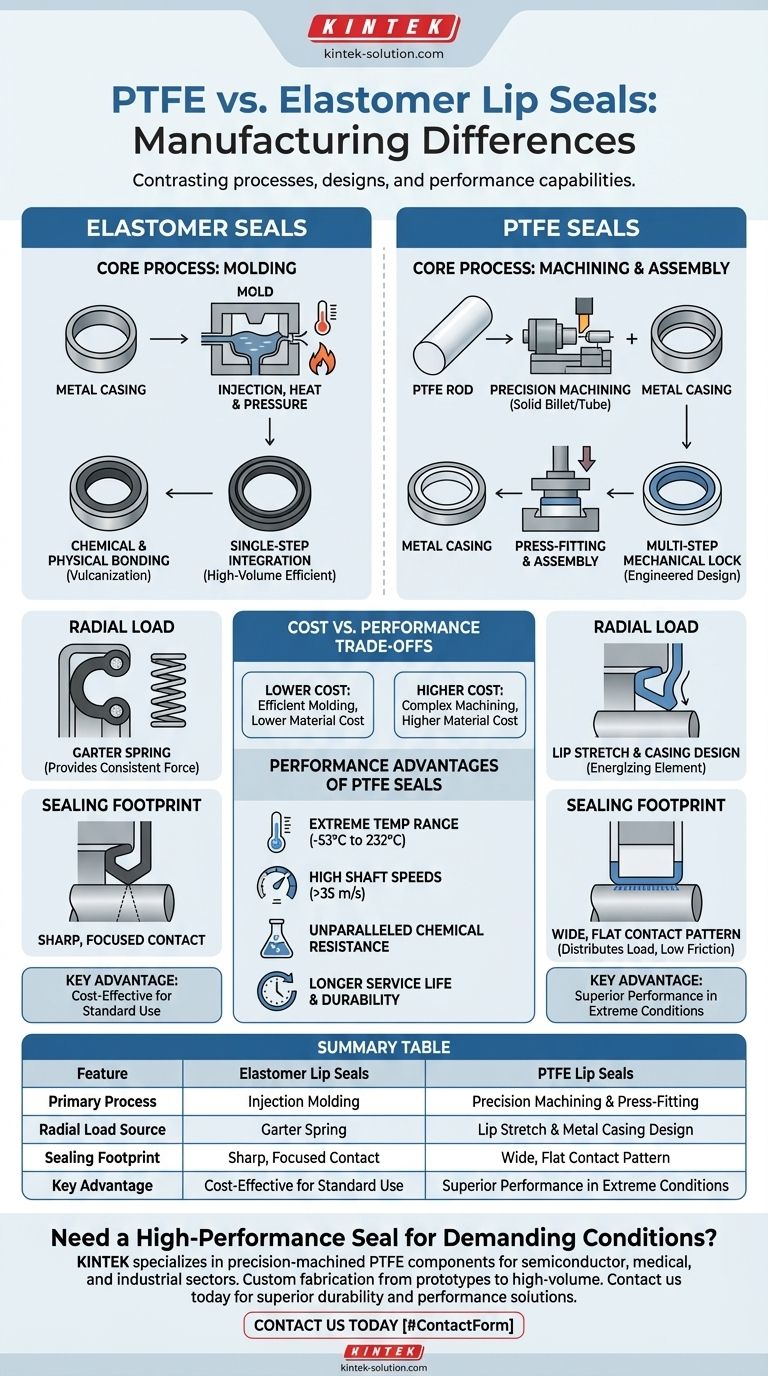

시각적 가이드
