PTFE 씰의 재료 옵션은 다양한 유형의 PTFE를 선택하는 것이 아니라, 순수 PTFE 베이스와 혼합할 적절한 충전재를 선택하는 것입니다. 기존 고무 O-링과 달리 순수, 미충전 PTFE는 일정한 힘을 유지하는 데 필요한 탄성이 부족하여 씰링에 거의 사용되지 않습니다. 대신, 고성능 씰은 PTFE와 특정 첨가제의 복합체를 사용하여 내마모성, 압축 강도 및 열전도율과 같은 특성을 향상시킵니다.
"PTFE O-링"이라는 용어는 오해의 소지가 있을 수 있습니다. 까다로운 응용 분야의 경우, 해결책은 순수 PTFE의 단순한 링이 아니라, 필요한 씰링 힘을 제공하기 위해 금속 스프링으로 에너지를 공급받는 충전 PTFE 컴파운드로 만들어진 정밀하게 설계된 씰인 경우가 거의 항상 그렇습니다.
기존 고무 대신 PTFE를 사용하는 이유?
충전재를 검토하기 전에, NBR, EPDM 또는 FKM과 같은 표준 엘라스토머 대신 PTFE 기반 씰을 선택하는 이유를 이해하는 것이 중요합니다. 결정은 극한 조건에서의 성능으로 귀결됩니다.
탁월한 내화학성
PTFE는 거의 모든 산업 화학 물질 및 용제에 대해 사실상 불활성입니다. 이는 기존 고무 씰이 빠르게 분해될 수 있는 공격적인 매체에 대한 기본 선택이 됩니다.
극도로 넓은 온도 범위
PTFE 씰은 대부분의 엘라스토머의 한계를 훨씬 뛰어넘는 조건에서 무결성을 유지하며, 극저온 응용 분야와 고온 모두에서 안정적으로 작동합니다.
저마찰 성능
모든 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가진 PTFE는 회전 샤프트 또는 왕복 피스톤과 같은 동적 응용 분야에 이상적이며, 마모 및 에너지 손실을 최소화합니다.
씰의 핵심: 충전 PTFE 컴파운드
PTFE 씰의 진정한 다용성은 첨가제 또는 충전재를 기본 PTFE 수지에 혼합하는 데서 비롯됩니다. 각 충전재는 최종 제품에 특정 특성을 부여합니다.
충전재의 목적
충전재는 PTFE의 고유한 부드러움과 하중 하에서 변형되는 경향("크리프"로 알려진 특성)을 상쇄하기 위해 추가됩니다. 이는 내마모성, 하중 지지 능력 및 열전도율을 극적으로 향상시킵니다.
일반적인 충전재 및 그 특성
- 유리 섬유: 내마모성 및 압축 강도를 크게 증가시키는 일반적이고 비용 효율적인 충전재이지만, 더 부드러운 금속 하드웨어에 마모를 일으킬 수 있습니다.
- 탄소: 압축 강도와 경도를 증가시킵니다. 탄소 충전 컴파운드는 또한 전도성이 더 높아 고속 동적 응용 분야에서 열을 발산하는 데 도움이 됩니다.
- 흑연: 저마찰 특성을 향상시키는 자체 윤활 충전재로, 최소한의 마찰이 중요한 고속 동적 씰에 탁월합니다.
- 청동: 탁월한 내마모성과 높은 열전도율을 제공합니다. 청동 충전 PTFE는 고압을 처리할 수 있지만 다른 충전재에 비해 내화학성이 낮습니다.
- 폴리이미드 (PI): 특히 고온에서 우수한 마모 및 크리프 저항성을 제공하며, 하드웨어에 마모를 일으키지 않습니다.
절충점 이해
강력하지만 PTFE 기반 씰은 보편적인 해결책이 아닙니다. 그 한계를 이해하는 것이 성공적인 사용의 핵심입니다.
탄성 기억력 부족
PTFE 씰은 한 번 압축되면 고무 O-링처럼 원래 모양으로 되돌아가지 않습니다. 이것이 일관된 씰링 힘을 유지하기 위해 거의 항상 에너자이저가 필요한 이유입니다.
더 높은 비용 및 복잡성
PTFE 씰의 제조 공정은 성형 고무 O-링보다 더 복잡합니다. 이는 성형된 튜브에서 재료를 가공해야 하므로 더 비용이 많이 들고 정밀한 작업입니다.
설치 민감성
엘라스토머보다 더 단단하기 때문에 PTFE 씰은 씰링 표면을 긁거나 흠집을 내는 것을 방지하기 위해 설치 시 더 많은 주의가 필요하며, 이는 누출 경로를 만들 수 있습니다.
에너자이저: 씰 뒤의 힘
많은 고성능 PTFE 씰의 "비밀 성분"은 금속 스프링 에너자이저이며, 이는 PTFE 재료 자체에 부족한 물리적 힘을 제공합니다.
스프링 에너자이저란 무엇입니까?
스프링 에너자이저는 일반적으로 스테인리스 스틸 또는 다른 내식성 합금으로 만들어진 금속 스프링으로, PTFE 씰 재킷 내부의 홈에 장착됩니다. 이는 씰 립을 하드웨어에 밀어붙이는 일정한 외부 힘으로 작용합니다.
일반적인 스프링 디자인
- V-스프링 (캔틸레버 스프링): 힘과 유연성의 좋은 균형을 제공하는 일반적인 디자인으로, 광범위한 정적 및 동적 응용 분야에 적합합니다.
- 경사 코일 스프링: 넓은 범위의 변형에 걸쳐 매우 일관된 힘을 제공합니다. 이는 하드웨어 불일치, 고압 또는 극한 온도가 있는 응용 분야에 이상적입니다.
목표에 맞는 올바른 선택
특정 충전 PTFE 컴파운드의 선택은 전적으로 응용 분야의 요구 사항에 따라 달라집니다.
- 주요 초점이 높은 내마모성과 압력이라면: 청동 충전 또는 유리 충전 PTFE 컴파운드가 가장 좋은 선택일 것입니다.
- 주요 초점이 동적 씰의 저마찰이라면: 흑연 또는 특수 폴리머 충전 PTFE가 최고의 성능을 제공할 것입니다.
- 주요 초점이 광범위한 화학적 호환성과 고온이라면: 탄소 또는 폴리이미드 충전 컴파운드가 견고한 솔루션을 제공합니다.
궁극적으로 올바른 PTFE 씰을 선택하는 것은 특정 컴파운드와 에너자이저 디자인을 작동 환경의 고유한 문제에 맞추는 것입니다.
요약표:
| 충전재 | 주요 특성 | 이상적인 용도 |
|---|---|---|
| 유리 섬유 | 높은 내마모성, 압축 강도, 비용 효율적 | 범용, 고하중 응용 분야 |
| 탄소 | 증가된 압축 강도, 경도, 열전도율 | 고속 동적 응용 분야, 열 발산 |
| 흑연 | 우수한 자체 윤활성, 매우 낮은 마찰 | 고속 동적 씰, 최소 마찰이 중요 |
| 청동 | 탁월한 내마모성, 높은 열전도율 | 고압 응용 분야, 우수한 열 관리 |
| 폴리이미드 (PI) | 고온에서 우수한 마모/크리프 저항성, 비마모성 | 극한 온도 응용 분야, 민감한 하드웨어 |
까다로운 응용 분야를 위한 맞춤형 PTFE 씰 솔루션이 필요하십니까?
반도체, 의료, 실험실 및 산업 장비에서 성능을 위해 올바른 충전 PTFE 컴파운드를 선택하는 것이 중요합니다. KINTEK은 맞춤형 씰 및 라이너에서 복잡한 실험실 장비에 이르기까지 정밀 PTFE 부품 제조를 전문으로 합니다.
저희는 귀하와 협력하여 다음을 수행합니다:
- 귀하의 특정 화학, 온도 및 압력 요구 사항에 맞는 완벽한 컴파운드를 설계합니다.
- 프로토타입에서 대량 주문까지 맞춤형 제작을 통해 정밀 생산을 제공합니다.
- 가장 까다로운 환경에서도 신뢰성을 보장합니다.
귀하의 프로젝트를 논의하고 견적을 받으려면 오늘 저희에게 연락하십시오: 문의하기

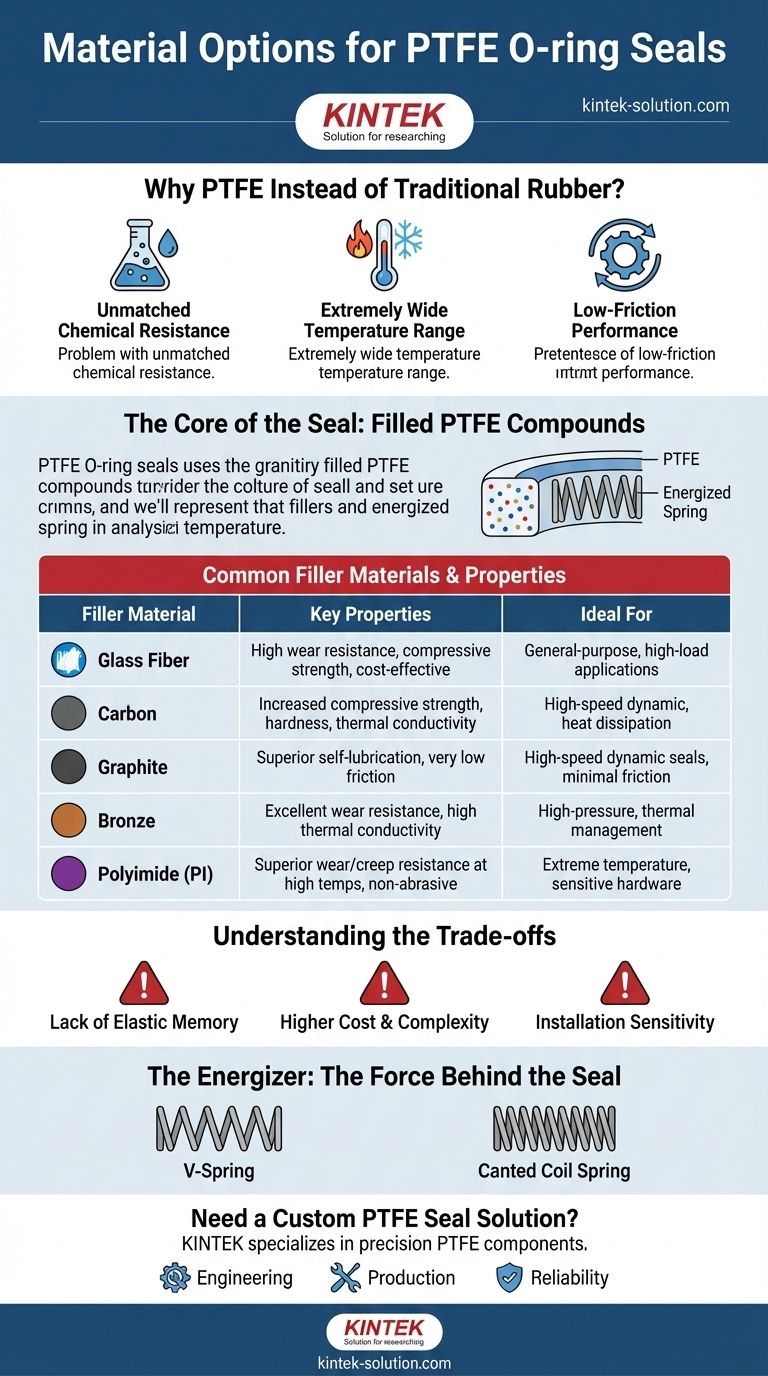

시각적 가이드
