PTFE 부품 가공에는 표준 최소 또는 최대 크기가 없습니다. 가능한 치수는 보편적인 규칙에 의해 정의되는 것이 아니라 특정 기계 공장의 역량, 사용 가능한 원자재 재고의 크기, 그리고 PTFE 자체의 고유한 특성에 의해 결정됩니다.
PTFE 부품 크기에 대한 진정한 제한은 고정된 숫자가 아니라 재료의 고유한 특성의 함수입니다. 부드러움, 높은 열팽창, 압력 하에서 변형되는 경향은 부품이 크든 작든 기계공이 관리해야 하는 중요한 요소입니다.
보편적인 크기 제한이 없는 이유
더 예측 가능한 가공 거동을 보이는 금속과 달리 PTFE는 크기 제한을 사례별로 결정하게 만드는 고유한 과제를 제시합니다. 제약은 이론적인 것이 아니라 실용적인 것입니다.
최대 크기의 경우: 원자재 재고
대형 부품에 대한 가장 일반적인 하드 제한은 사용 가능한 PTFE 빌렛 또는 로드의 크기입니다. 매우 큰 맞춤형 주조가 가능하지만, 대부분의 기계 공장은 표준 재고 크기에서 작업합니다. 부품의 최종 형상은 상업적으로 사용 가능한 원자재 조각의 범위 내에 맞아야 합니다.
최소 크기의 경우: 특징 세부 사항 및 안정성
작은 부품의 경우 문제는 전체 크기가 아니라 공작물을 부수지 않고 안전하게 고정하는 능력입니다. 실질적인 한계는 종종 가장 작거나 가장 얇은 특징, 예를 들어 섬세한 벽이나 작은 구멍에 의해 정의되며, 이는 절삭 압력으로 인해 쉽게 변형되거나 찢어질 수 있습니다.
PTFE 가공의 실제 제약
재료의 거동을 이해하는 것이 특정 치수를 찾는 것보다 훨씬 중요합니다. 이러한 특성은 제조 가능성 설계의 진정한 한계를 결정합니다.
높은 열팽창
PTFE는 온도 변화에 따라 크게 팽창하고 수축합니다. 절단 중에 발생하는 열은 부품을 팽창시켜 냉각되면 부정확한 최종 치수를 초래할 수 있습니다. 이 효과는 더 큰 부품에서 더 두드러지게 나타나며, 긴 거리에 걸쳐 엄격한 공차를 유지하기 어렵게 만듭니다.
재료의 부드러움 및 변형
PTFE는 쉽게 압축되거나 변형될 수 있는 부드러운 재료입니다. 주요 과제는 클램핑 압력입니다. 부품은 가공 중 움직임을 방지할 만큼 충분히 단단히 고정되어야 하지만, 너무 세게 고정하여 휘거나 부서지지 않도록 해야 합니다. 이는 얇은 벽이나 섬세한 특징을 가진 부품에 대한 주요 관심사입니다.
공구 및 절삭 압력
PTFE 가공은 재료를 밀어내는 것이 아니라 깎아내는 방식에 중점을 둔 접근 방식을 필요로 합니다. 이는 극도로 날카롭고 코팅되지 않은 초경 또는 고속강 공구로 달성됩니다. 이러한 공구는 마찰 및 절삭 압력을 최소화하여 재료가 깨끗하게 절단되는 대신 변형되거나 "번지는" 것을 방지합니다. 공구의 날카로움과 형상은 종종 가능한 가장 작은 내부 코너 반경 또는 특징 세부 사항을 정의합니다.
트레이드오프 이해
PTFE 부품의 크기는 현실적으로 달성할 수 있는 정밀도와 본질적으로 연결되어 있습니다.
크기 대 공차
큰 PTFE 부품에서 엄격한 공차를 유지하는 것은 작은 부품에서보다 훨씬 어렵습니다. 안정적이고 강화된 등급에 대한 일반적인 규칙은 종종 치수 1인치당 +/- .001인치이지만, 누적 열팽창 효과로 인해 큰 부품에서는 이를 유지하기가 어려워집니다.
단순성 대 복잡성
단순하고 큰 직경의 PTFE 와셔는 많은 복잡한 특징을 가진 작고 복잡한 부품보다 훨씬 쉽게 생산할 수 있습니다. 디자인의 복잡성, 특히 얇은 벽이나 날카로운 내부 모서리의 존재는 종종 전체 길이 또는 직경보다 더 큰 제약이 됩니다.
성공을 위한 PTFE 부품 설계
이론적인 크기 제한에 초점을 맞추는 대신, 재료의 특성을 수용하는 부품을 설계하는 데 집중하십시오.
- 주요 초점이 큰 부품인 경우: 가능한 경우 열팽창을 고려하여 충분한 공차를 두고 설계하고, 부품을 가장 잘 지지하는 방법에 대해 기계공과 상담하십시오.
- 주요 초점이 매우 작은 부품인 경우: 안전한 클램핑을 위한 충분한 재료가 있는지 확인하고, 변형이나 찢어지기 쉬운 종이처럼 얇은 벽과 같은 특징을 피하십시오.
- 주요 초점이 고정밀인 경우: 강화된 PTFE 등급은 더 큰 치수 안정성을 제공하므로 기계공과 강화된 PTFE 등급 사용에 대해 논의하고, 쉽게 측정할 수 있는 특징을 설계하십시오.
궁극적으로 성공적인 PTFE 부품의 핵심은 재료의 고유한 거동을 존중하는 설계와 제조 파트너와의 조기 소통입니다.
요약표:
| 요소 | 부품 크기에 미치는 영향 |
|---|---|
| 원자재 재고 | 사용 가능한 빌렛/로드 치수를 기반으로 최대 크기를 제한합니다. |
| 특징 세부 사항 및 안정성 | 최소 크기를 제한합니다. 섬세한 특징은 변형될 수 있습니다. |
| 열팽창 | 큰 부품에서 엄격한 공차를 유지하기 어렵게 만듭니다. |
| 재료의 부드러움 | 부서지거나 휘는 것을 방지하기 위해 신중한 클램핑이 필요합니다. |
맞춤형 PTFE 부품이 필요하십니까? KINTEK과 협력하여 재료의 고유한 특성을 존중하는 정밀 가공을 경험하십시오.
관리된 공차를 가진 대형 부품이든 안전한 취급이 필요한 작고 복잡한 부품이든, PTFE에 대한 당사의 전문 지식이 귀하의 해결책입니다. 당사는 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 실험실 용품을 포함한 고품질 PTFE 부품을 제조합니다.
당사는 정밀 생산을 우선시하며 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하여 귀하의 설계가 기능적이고 제조 가능하도록 보장합니다.
지금 KINTEK에 문의하여 프로젝트에 대해 논의하고 견적을 받으십시오!

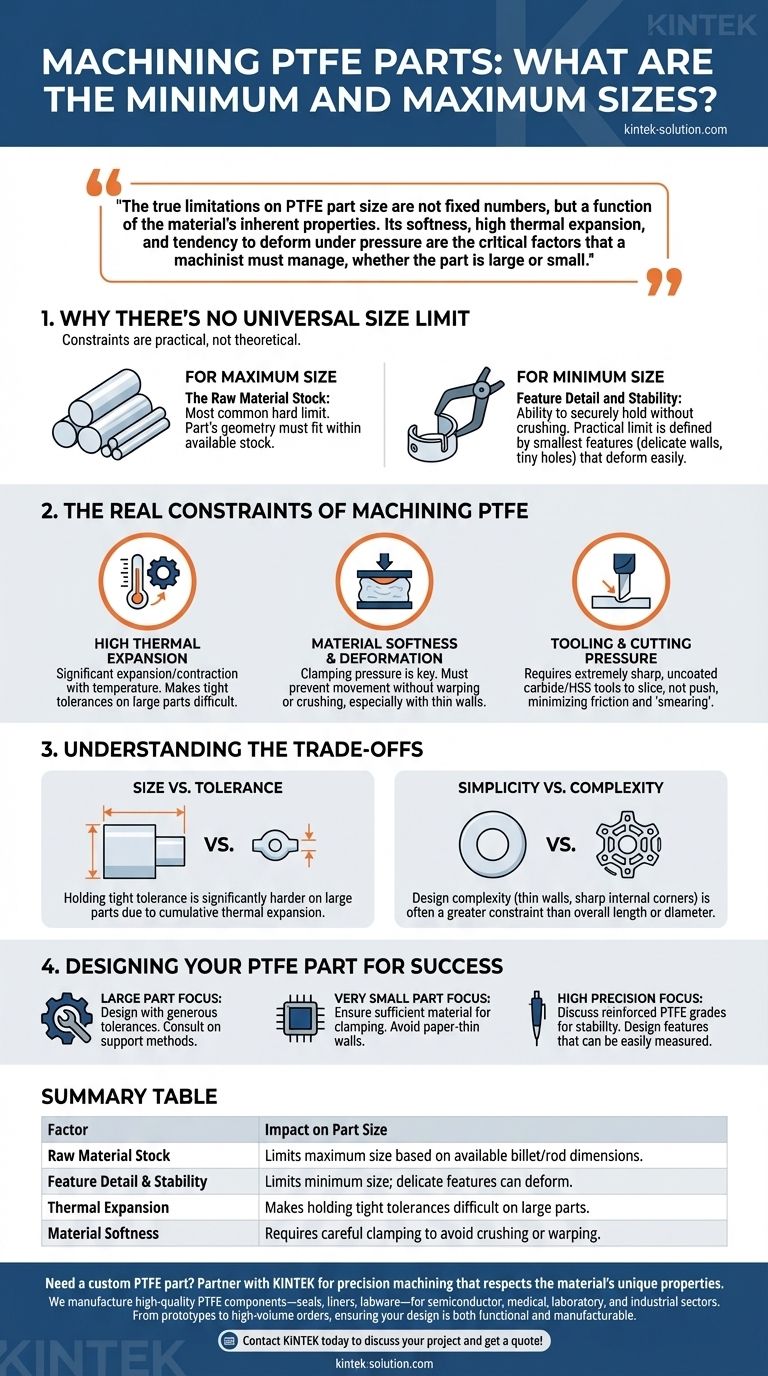

시각적 가이드
