요약하자면, PTFE 스프링 장착 씰은 극한의 온도 및 압력 범위에서 누출 방지 밀봉을 제공하는 동시에 공격적인 화학 물질에 불활성 상태를 유지하여 석유 및 가스 산업에서 타의 추종을 불허하는 신뢰성을 제공합니다. 이들의 고유한 설계는 기존 씰의 일반적인 고장 지점을 극복하여 가장 까다로운 조건에서도 작동 무결성을 보장합니다.
석유 및 가스 씰링의 핵심 과제는 단순히 누출을 방지하는 것이 아니라 고압, 극한 온도 및 부식성 매체의 조합 하에서 이를 안정적으로 수행하는 것입니다. PTFE 스프링 장착 씰은 스프링이 기존의 탄성체 씰이 제공할 수 없는 지속적이고 탄력적인 힘을 제공하여 환경 변화와 재료 마모에도 불구하고 일관된 밀봉을 보장하므로 확실한 해결책입니다.
표준 씰이 불충분한 이유
스프링 장착 설계의 이점을 이해하기 전에 기존 씰, 예를 들어 고무 O-링이 석유 및 가스 응용 분야에서 자주 실패하는 이유를 인식하는 것이 중요합니다.
압축 영구 변형(Compression Set) 문제
대부분의 탄성체 씰은 자체 재료의 "압착" 또는 압축에 의존하여 씰을 만듭니다. 시간이 지남에 따라 특히 고온 및 고압 하에서 이 재료는 원래 상태로 돌아오는 능력을 잃게 되는데, 이를 압축 영구 변형(compression set)이라고 합니다. 이러한 영구적인 변형은 누출 경로를 생성합니다.
가혹한 매체로 인한 열화
석유 및 가스 환경은 황화수소(H₂S)와 같은 산성 가스부터 증기 및 다양한 탄화수소에 이르기까지 공격적인 화학 물질로 가득 차 있습니다. 이러한 매체는 표준 탄성체를 팽창시키거나, 경화시키거나, 화학적으로 열화시켜 씰의 급격한 고장을 초래할 수 있습니다.
스프링 장착 PTFE 씰의 핵심 장점
이러한 씰은 내구성이 뛰어난 폴리머 재킷의 특성과 고성능 스프링의 메커니즘을 결합하여 압축 영구 변형 및 화학적 열화 문제를 해결하도록 특별히 설계되었습니다.
타의 추종을 불허하는 내화학성 및 내열성
씰 재킷은 거의 보편적인 화학적 불활성으로 유명한 폴리머인 폴리테트라플루오로에틸렌(PTFE)으로 만들어집니다. 이는 시추공이나 공정 장비에서 발견되는 부식성 매체에 영향을 받지 않습니다.
이 재료는 광범위한 온도 스펙트럼에서 탁월한 성능을 발휘하므로 다른 재료가 실패하는 고압/고온(HPHT) 환경에 이상적입니다.
극한 압력 하에서의 우수한 밀봉
내부 스프링이 설계의 핵심입니다. 이는 지속적이고 활성적인 힘을 가하여 PTFE 립을 밀봉 표면에 밀착시킵니다.
이 메커니즘은 저압에서도 단단한 밀봉을 보장하며 온도 변화나 마모로 인한 치수 변화를 보상합니다. 시스템 압력이 증가하면 씰을 더욱 활성화하여 밀봉력을 강화합니다.
높은 내구성과 낮은 마찰
PTFE는 마찰 계수가 매우 낮아 윤활 없이 건식으로 작동할 수 있으며 펌프 및 스위블과 같은 동적 응용 분야에서 마모를 최소화합니다. 이는 씰 자체와 맞물리는 하드웨어의 서비스 수명을 연장합니다.
압축 영구 변형 고장 제거
밀봉력이 폴리머의 탄성이 아닌 금속 스프링에서 나오기 때문에 스프링 장착 씰은 압축 영구 변형에 영향을 받지 않습니다. 스프링은 씰의 전체 수명 동안 일관된 외향력을 보장하여 장기적이고 예측 가능한 성능을 제공합니다.
석유 및 가스 작업의 주요 응용 분야
PTFE 스프링 장착 씰의 고유한 기능은 상류, 중류 및 하류 장비의 광범위한 분야에서 중요한 구성 요소가 되도록 합니다.
시추공 및 해저 장비
시추 중 로깅(LWD) 및 시추 중 측정(MWD) 도구뿐만 아니라 해저 유정 헤드 및 커넥터에서 씰 고장은 치명적입니다. 이러한 씰은 접근 불가능한 위치에서 장기간 배치하는 데 필요한 신뢰성을 제공합니다.
지상 및 이송 시스템
탄화수소의 흐름 및 처리를 관리하는 장비에 광범위하게 사용됩니다. 여기에는 FPSO의 터렛 스위블, 펌프, 압축기, 이송 시스템 및 LNG(액화 천연가스) 시설에 사용되는 중요 밸브가 포함됩니다.
상충 관계 이해
PTFE 스프링 장착 씰은 매우 효과적이지만 정밀 부품이며 사용에는 몇 가지 고려 사항이 따릅니다.
높은 초기 비용
이러한 씰은 단순한 탄성체 O-링보다 제조가 더 복잡합니다. 초기 조달 비용이 더 높은데, 이는 고급 설계와 우수한 성능 기능을 반영합니다.
표면 마감에 대한 민감성
최적의 누출 방지 성능을 달성하려면 맞물리는 하드웨어 표면이 정밀한 마감을 가져야 합니다. 비교적 단단한 PTFE 재킷은 부드러운 탄성체보다 표면 결함에 덜 관대하므로 적절한 하드웨어 준비가 중요합니다.
설치 복잡성
올바른 설치가 중요합니다. 견고한 설계는 내구성이 뛰어나지만 부적절하게 취급하거나 장착하면 손상될 수 있습니다. 이는 숙련된 기술자와 적절한 절차 준수를 요구하며, 이는 단순한 O-링의 설치보다 덜 관대합니다.
응용 분야에 맞는 올바른 선택
PTFE 스프링 장착 씰을 선택하는 것은 특히 고장 시 상당한 재정적 또는 안전 위험이 따르는 경우 초기 비용보다 장기적인 신뢰성을 우선시하는 결정입니다.
- HPHT 환경에 중점을 두는 경우: 극한의 온도 및 압력 변화에 걸쳐 무결성을 유지하는 씰의 능력은 기본 선택 사항입니다.
- 화학적 호환성에 중점을 두는 경우: 황 가스, 공격적인 용매 또는 기타 부식성 매체를 포함하는 응용 분야의 경우 PTFE 재킷의 불활성은 필수적입니다.
- 동적, 장기 사용 응용 분야에 중점을 두는 경우: 낮은 마찰 및 내마모 특성은 펌프, 압축기 및 스위블과 같은 장비에서 서비스 간격을 연장합니다.
전통적인 씰의 근본적인 약점을 극복함으로써 PTFE 스프링 장착 씰은 세계에서 가장 까다로운 에너지 환경에서 작동하는 데 필요한 운영 확실성을 제공합니다.
요약표:
| 주요 이점 | 석유 및 가스에 중요한 이유 |
|---|---|
| 압축 영구 변형 면역 | 열과 압력 하에서 영구적으로 고장나는 탄성체와 달리 일관되고 장기적인 밀봉을 보장합니다. |
| 보편적인 화학적 불활성 | 황 가스(H₂S), 산 및 탄화수소와 같은 부식성 매체를 열화 없이 견딥니다. |
| 극한의 온도 및 압력 성능 | 고압/고온(HPHT) 시추공 및 해저 조건에서 무결성을 유지합니다. |
| 일정한 스프링 힘 | 압력 변화에 적응하고 마모를 보상하는 활성적인 탄력적 씰을 제공합니다. |
| 낮은 마찰 및 높은 내구성 | 동적 응용 분야(펌프, 스위블)의 마모를 줄이고 서비스 수명을 연장합니다. |
KINTEK의 정밀 엔지니어링된 PTFE 씰로 운영을 확보하십시오.
석유 및 가스 산업에서 씰 고장은 선택 사항이 아닙니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야에서 가장 까다로운 응용 분야를 위한 고성능 PTFE 부품(맞춤형 스프링 장착 씰 포함) 제조를 전문으로 합니다. 당사는 다음을 통해 필요한 신뢰성을 제공합니다.
- 정밀 생산: 누출 방지 성능을 위한 정확한 공차 보장.
- 맞춤형 제작: 프로토타입 개발부터 고용량 주문까지 특정 요구 사항에 맞게 조정됩니다.
씰 고장으로 프로젝트의 무결성이나 안전을 위태롭게 하지 마십시오. 지금 KINTEK에 문의하여 당사의 PTFE 씰링 솔루션이 장비의 성능과 수명을 어떻게 향상시킬 수 있는지 논의하십시오.

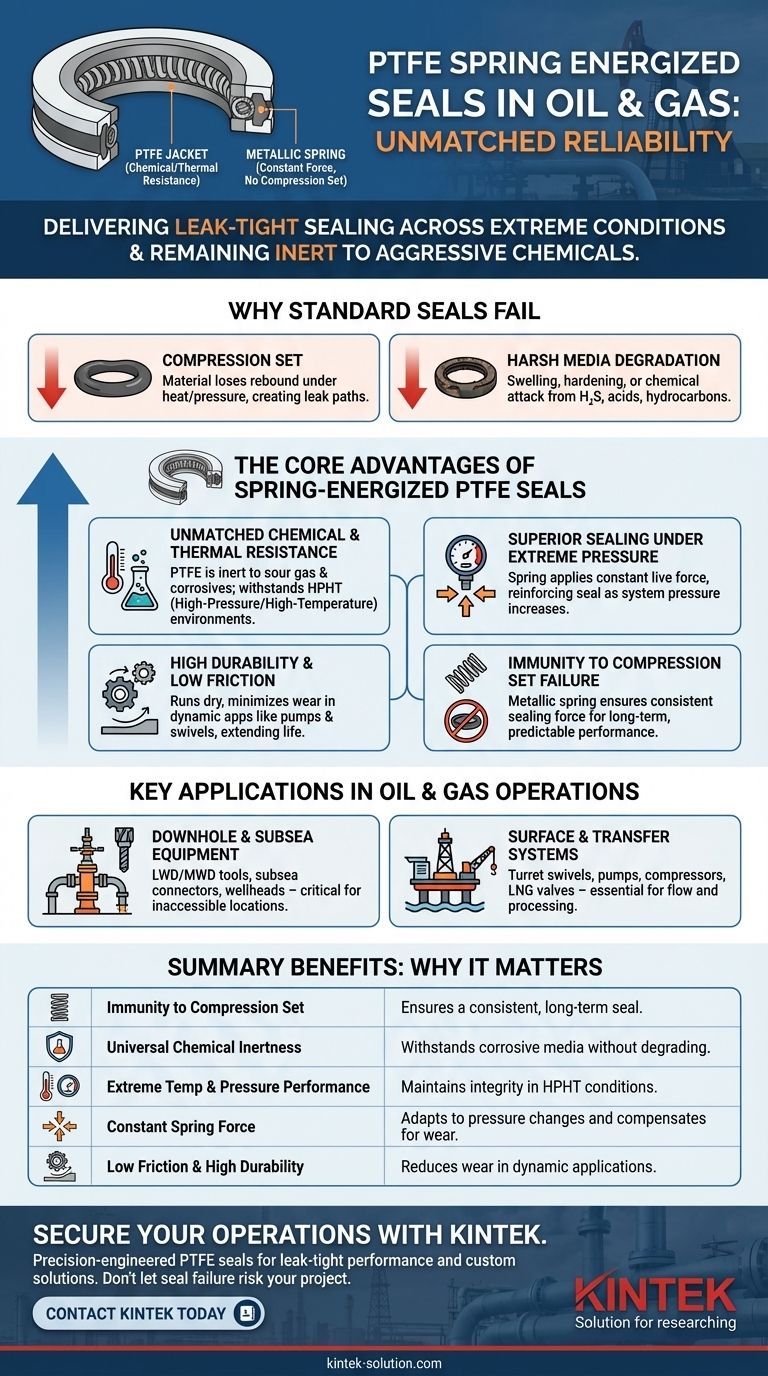

시각적 가이드
