Peek 백업 링의 압력 및 온도 한계는 얼마입니까? 극한 조건에서 탁월한 밀봉 성능 달성

작동 한계에서, PEEK(폴리에테르에테르케톤) 백업 링은 최대 20,000 psi의 압력과 최대 연속 온도 500°F (260°C)를 견딜 수 있습니다. 이러한 정격은 O-링과 같은 부드러운 씰에 중요한 지지력을 제공하는 가장 까다로운 밀봉 응용 분야에서 최고의 선택이 되게 합니다.

PEEK는 단순한 재료 선택이 아니라 극한 조건에서 씰 파손을 방지하기 위한 솔루션입니다. 백업 링으로서의 주요 기능은 고압으로 인해 부드러운 재료가 파괴될 수 있는 응용 분야에서 기본 씰에 대한 탁월한 압출 저항성을 제공하는 것입니다.

PEEK가 고응력 환경에서 뛰어난 성능을 발휘하는 이유

PEEK의 가치는 강렬한 압력과 열에 동시에 노출되어도 안정적으로 유지되는 고유한 기계적 특성에 있습니다.

탁월한 압출 저항성

백업 링의 주요 임무는 주 O-링이 하드웨어 구성 요소 사이의 작은 틈으로 밀려 들어가는 것(압출이라고 함)을 방지하는 것입니다.

PEEK의 뛰어난 강도와 강성은 이 현상에 매우 강하게 저항하게 하여 최대 20,000 psi의 압력에서도 기본 씰을 효과적으로 지지할 수 있게 합니다.

고온에서의 안정적인 성능

많은 재료는 온도가 상승함에 따라 구조적 무결성을 잃습니다. 그러나 PEEK는 500°F 한계까지 높은 기계적 강도를 유지합니다.

이러한 열 안정성은 백업 링이 연화되거나 변형되지 않도록 보장하며, 이는 항공 우주, 자동차 및 고온 화학 공정 응용 분야에서 매우 중요합니다.

고유한 내구성과 호환성

핵심 압력 및 온도 정격 외에도 PEEK는 뛰어난 내마모성과 화학적 호환성을 제공합니다.

이는 다른 재료가 시간이 지남에 따라 열화될 수 있는 유압 시스템 및 공격적인 화학 환경에서 장기간 고강도 사용에 적합합니다.

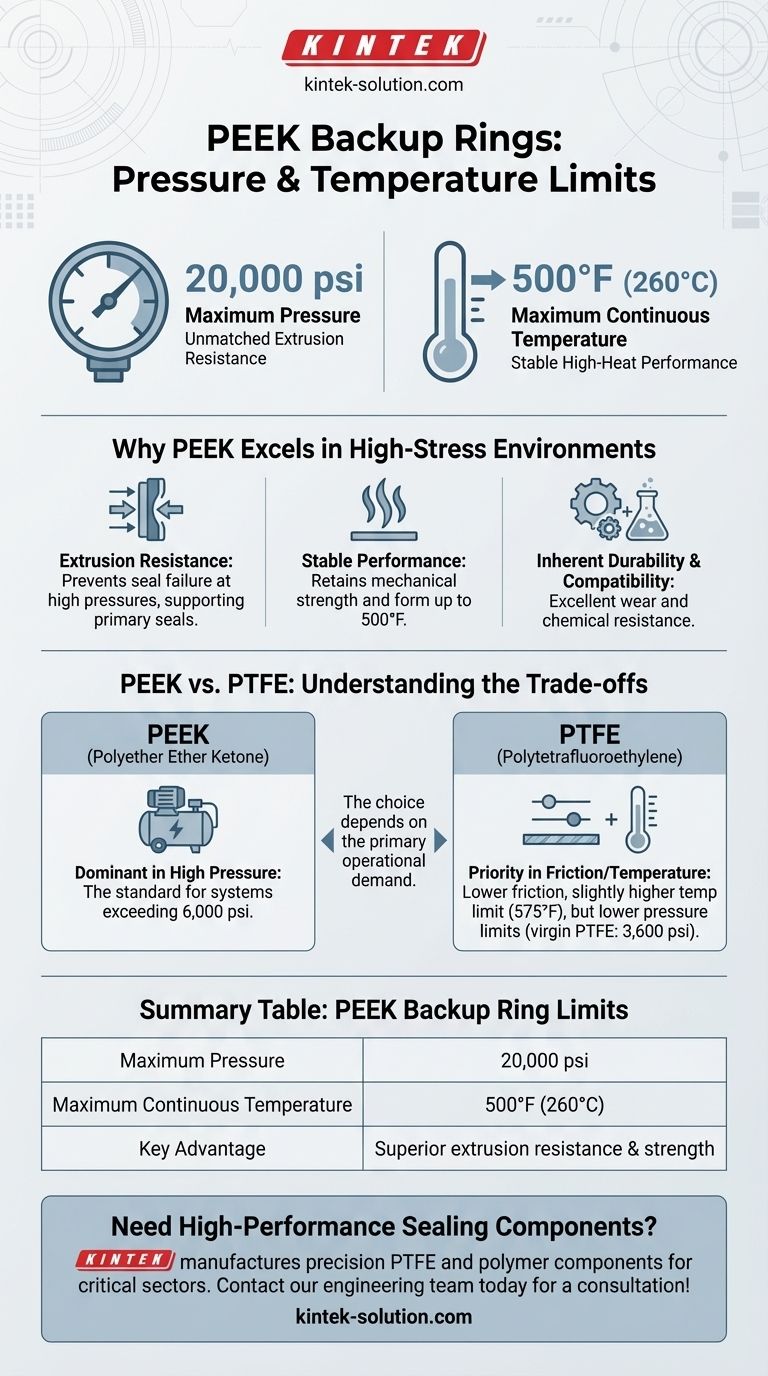

PEEK 백업 링의 압력 및 온도 한계는 얼마입니까? 극한 조건에서 탁월한 밀봉 성능 달성

상충 관계 이해하기: PEEK 대 PTFE

PEEK는 최고의 성능을 제공하지만, 전체적인 맥락을 이해하기 위해 또 다른 일반적인 고성능 재료인 PTFE(폴리테트라플루오로에틸렌)와 비교하는 것이 중요합니다.

압력이 지배적인 요소일 때

PEEK는 고압 시스템을 위한 확실한 선택입니다.

PEEK의 20,000 psi 정격은 충전된 PTFE 백업 링(최대 5,800 psi)과 버진 PTFE(약 3,600 psi)보다 훨씬 높습니다. 응용 압력이 6,000 psi를 초과하는 경우 PEEK가 표준입니다.

온도 또는 마찰이 우선순위일 때

PTFE는 최대 작동 온도에서 약간의 이점을 가지며 약 575°F까지 정격됩니다.

또한, PTFE는 극도로 낮은 마찰 계수로 알려져 있으며, 이는 마찰을 최소화하는 것이 가장 중요한 특정 동적 밀봉 응용 분야에서 결정적인 요소가 될 수 있습니다.

성능-응용 분야 적합성

선택은 진공 상태에서 어떤 재료가 "더 나은지"에 관한 것이 아니라 특정 작동 요구 사항에 어떤 재료가 올바른지에 관한 것입니다.

PEEK는 고압이 주요 과제인 응용 분야(종종 고열과 결합됨)를 위해 설계되었습니다. PTFE는 저압, 고온 시나리오 또는 마찰이 주요 관심사일 때 탁월합니다.

특정 응용 분야에 맞는 올바른 선택

특정 엔지니어링 목표에 적합한 재료를 선택하려면 다음 지침을 사용하십시오.

극한의 압력 처리(>6,000 psi)에 중점을 두는 경우: PEEK는 탁월한 강도와 압출 저항성으로 인해 유일하게 신뢰할 수 있는 선택입니다.
고온에서 중간 압력(<5,800 psi)에 중점을 두는 경우: 충전된 PTFE 백업 링은 유능하고 종종 비용 효율적인 솔루션을 제공합니다.
낮은 압력에서 화학적 불활성과 초저마찰에 중점을 두는 경우: PTFE는 고유한 표면 특성으로 인해 일반적으로 선호되는 재료입니다.

궁극적으로 올바른 백업 링을 선택하는 것은 재료의 핵심 강점을 특정 밀봉 시스템의 요구 사항과 일치시키는 것입니다.
