PTFE 백업 링의 경우, 주요 한계는 특정 등급에 따라 달라집니다. 충전 PTFE(유리, 탄소 또는 청동 포함)는 최대 5,800 psi의 압력을 견딜 수 있는 반면, 버진 PTFE는 약 3,600 psi로 제한됩니다. 이 재료는 일반적으로 -328°F ~ 500°F(-200°C ~ 260°C)의 광범위한 온도 범위에서 탁월한 성능을 발휘합니다.
핵심은 PTFE가 넓은 온도 범위와 화학적 불활성이 필요한 응용 분야에 탁월한 선택이지만 압력 용량은 중간 정도라는 것입니다. 버진 PTFE와 충전 PTFE 사이의 선택은 비용과 더 높은 압력 저항 요구 사항 사이의 직접적인 상충 관계입니다.
PTFE 작동 한계 분석
PTFE 백업 링을 올바르게 지정하려면 해당 특성이 응용 분야의 요구 사항과 어떻게 일치하는지 이해해야 합니다. 한계는 단순한 숫자가 아니라 재료의 강점과 약점에 대한 이야기를 들려줍니다.
온도 범위: 극도의 다재다능함
PTFE는 뛰어난 열 안정성으로 유명합니다. 부서지기 쉬워지지 않고 -328°F(-200°C)만큼 낮은 극저온 조건에서도 안정적으로 작동합니다.
다른 극단에서는 최대 500°F(260°C)의 고온 환경에서도 무결성을 유지하여 많은 일반적인 엘라스토머보다 더 넓은 범위의 응용 분야에 적합합니다.
압력 용량: 결정적인 차이점
백업 링의 주요 임무는 압력 하에서 메인 O-링이 압출되는 것을 방지하는 것입니다. 여기서 PTFE의 유형이 가장 중요한 요소입니다.
버진 PTFE는 화학적으로 순수하고 마찰에 탁월하지만 비교적 부드러운 재료입니다. 압력 한계는 약 3,600 psi입니다.
충전 PTFE에는 유리, 탄소 또는 청동과 같은 첨가제가 포함되어 있습니다. 이러한 충전재는 재료의 강성과 변형 저항성을 크게 향상시켜 압력 한계를 5,800 psi까지 높입니다.
숫자 그 이상: PTFE의 핵심 특성
온도 및 압력 등급은 방정식의 일부일 뿐입니다. PTFE의 고유한 특성 조합은 종종 까다로운 환경에서 유일하게 실행 가능한 선택이 되도록 합니다.
타의 추종을 불허하는 내화학성
PTFE는 거의 불활성이며 거의 모든 산업용 화학 물질, 용매 및 부식성 물질에 저항합니다. 이는 공격적인 화학 처리 또는 항공 우주 응용 분야의 씰에 필수적입니다.
극도로 낮은 마찰
고체 재료 중 가장 낮은 마찰 계수 중 하나인 PTFE는 동적 응용 분야에 이상적입니다. 마모를 줄이고, 스틱-슬립 동작을 방지하며, 구성 요소를 작동하는 데 필요한 에너지를 낮춥니다.
논스틱 표면
PTFE의 논스틱 특성은 물질이 표면에 달라붙는 것을 방지합니다. 씰링 응용 분야에서 이는 오염을 줄이고 시간이 지나도 일관된 성능을 보장합니다.
상충 관계 및 대안 이해하기
완벽한 재료는 없습니다. PTFE의 한계를 인식하는 것이 씰 실패를 방지하고 시스템 안정성을 보장하는 데 중요합니다.
주요 한계: 크리프 및 압출
PTFE의 고유한 약점은 크리프(creep), 즉 지속적인 하중 하에서 서서히 변형되는 경향입니다. 이것이 다른 고성능 폴리머에 비해 압력 등급이 중간 정도인 이유입니다.
충전재는 이러한 경향에 대처하기 위해 특별히 추가되었으며, 이것이 충전 등급이 더 우수한 압력 성능을 제공하는 이유입니다.
대안을 고려해야 할 때: PEEK의 경우
PTFE의 기능을 뛰어넘는 성능이 필요한 응용 분야의 경우 다른 재료를 고려해야 합니다.
PEEK(폴리에테르에테르케톤)는 극한 환경을 위한 일반적인 대안입니다. 유사한 최대 온도인 500°F에서 작동하면서 최대 20,000 psi의 압력을 처리할 수 있어 고압, 고온 시스템에 명확한 선택이 됩니다.
응용 분야에 적합한 선택
올바른 백업 링 재료를 선택하는 것은 주요 작동 조건에 따른 중요한 설계 결정입니다.
- 극단적인 온도 범위와 화학적 불활성이 주요 초점인 경우: 시스템 압력이 3,600 psi 미만으로 유지되는 한 버진 PTFE는 훌륭한 선택입니다.
- 성능과 더 높은 압력의 균형이 주요 초점인 경우: 충전 PTFE는 PTFE의 핵심 이점을 유지하면서 압력 처리 능력을 크게 향상시킵니다(최대 5,800 psi).
- 고압 성능(6,000 psi 초과)이 주요 초점인 경우: 씰 압출 및 실패를 방지하기 위해 PEEK와 같은 더 단단한 재료를 찾아야 합니다.
이러한 재료 특성을 이해하면 보다 강력하고 안정적인 씰링 시스템을 설계할 수 있습니다.
요약표:
| 속성 | 버진 PTFE | 충전 PTFE |
|---|---|---|
| 최대 압력 | 3,600 psi | 5,800 psi |
| 온도 범위 | -328°F ~ 500°F (-200°C ~ 260°C) | -328°F ~ 500°F (-200°C ~ 260°C) |
| 핵심 특성 | 화학적 순도, 낮은 마찰 | 향상된 강성, 내마모성 |
귀하의 응용 분야를 위한 고성능 PTFE 백업 링이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰 및 백업 링을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 버진 PTFE의 화학적 불활성이 필요하든 충전 등급의 향상된 압력 저항이 필요하든, 프로토타입부터 대량 주문까지 당사의 맞춤형 제작 서비스는 귀하의 정확한 작동 요구 사항을 충족하는 솔루션을 보장합니다.
지금 바로 전문가에게 문의하여 특정 요구 사항에 대해 논의하고 견적을 받으십시오.

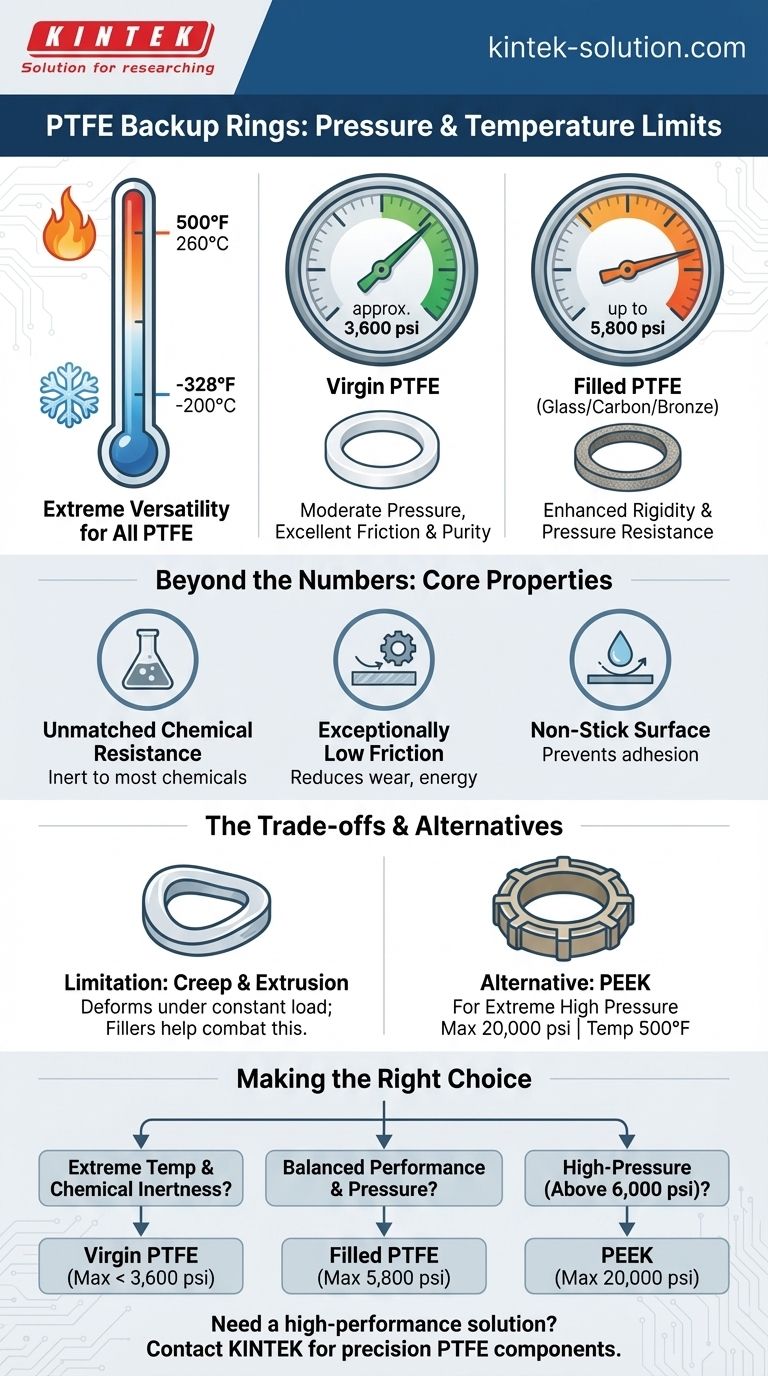

시각적 가이드
