본질적으로 두께가 매우 두꺼운 PTFE 와셔(5mm – 6mm)는 상당한 구조적 지지, 고압 씰링 또는 견고한 전기 절연이 요구되는 응용 분야에 지정됩니다. 주요 용도로는 중장비의 하중 지지 부품 역할, 석유 및 가스 파이프라인의 중요 접합부 씰링, 고출력 산업 장비의 구조적 절연 제공 등이 있습니다.
두께가 매우 두꺼운 PTFE 와셔의 결정적인 차이점은 기능입니다. 단순한 표면 보호 스페이서 역할에서 견고한 구조 부품으로 전환됩니다. 두께는 높은 압축 하중을 견디고, 극한의 압력에 대해 밀봉하며, 내구성 있는 절연체로서 무결성을 유지하는 데 필요한 충분한 두께를 제공합니다.
엔지니어링 근거: 두께가 중요한 이유
5mm 또는 6mm PTFE 와셔를 사용하기로 한 결정은 표준의 얇은 와셔로는 충족할 수 없는 엔지니어링 요구 사항에 의해 주도됩니다. 추가된 두께는 부품의 기계적 및 절연 특성을 근본적으로 변화시킵니다.
하중 분배에서 하중 지지로
얇은 와셔는 주로 나사 또는 볼트 헤드의 하중을 더 넓은 표면적으로 분산시켜 손상을 방지합니다.
그러나 두께가 매우 두꺼운 와셔는 하중 지지 요소로 작용합니다. 이는 짓눌리지 않고 상당한 압축력을 견딜 수 있어 평면 베어링이나 주요 구성 요소 사이의 구조적 스페이서로 적합합니다.
고압 씰링 무결성
석유 및 가스 파이프라인과 같은 고압 시스템에서 씰은 파괴되지 않으면서 플랜지 표면의 결함을 채우기 위해 약간 변형될 수 있어야 합니다.
상당한 두께는 극한의 압력 하에서 조인트 밖으로 밀려나오는 것을 방지하는 내구성 있고 탄력 있는 씰을 만드는 데 필요한 재료를 제공합니다.
향상된 전기 및 열 절연
절연 능력은 절연 재료의 두께와 직접적인 관련이 있습니다.
고전압 전기 응용 분야 또는 열 차단이 필요한 경우, 5mm-6mm 와셔의 추가적인 부피는 표준 와셔보다 훨씬 더 높은 전기적 및 열적 저항성을 제공합니다.
세부적인 주요 산업 응용 분야
두꺼운 PTFE 와셔의 고유한 특성은 여러 까다로운 분야에서 필수적입니다.
중장비 및 건설
크레인, 굴삭기, 산업용 프레스와 같은 장비에서 이러한 와셔는 슬라이드 베어링 및 피벗 지점 스페이서로 사용됩니다. 낮은 마찰력은 움직이는 금속 부품의 마모를 줄이는 반면, 내구성은 무겁고 지속적인 하중을 지탱할 수 있게 해줍니다.
석유, 가스 및 화학 처리

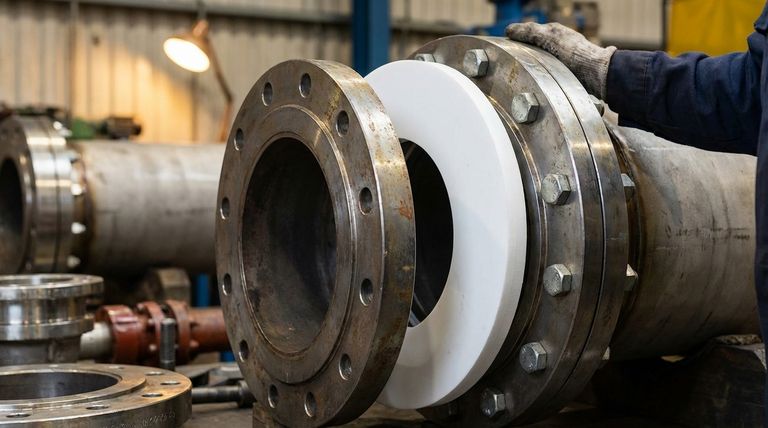

두꺼운 PTFE 와셔는 고압 파이프라인의 플랜지 연결용 개스킷으로 자주 사용됩니다.
PTFE의 뛰어난 내화학성은 부식성 유체에 노출되어도 분해되지 않음을 보장하며, 두께는 위험한 누출을 방지하는 데 필요한 견고한 씰을 제공합니다.
첨단 전기 시스템
전력 분배 장치 또는 대형 산업용 전자 장치에서 이러한 와셔는 구조적 절연체 역할을 합니다. 고전압 버스바 또는 기타 대형 구성 요소를 장착하는 데 사용되어 섀시로부터 전기적으로 격리되도록 보장할 수 있습니다.
상충 관계 이해
두께가 매우 두꺼운 PTFE 와셔는 강력하지만 만능 해결책은 아닙니다. 그 재료 특성은 특정 설계 고려 사항을 수반합니다.
크리프(콜드 플로우) 가능성
PTFE는 무거운 하중이 지속적으로 가해질 때 시간이 지남에 따라 서서히 변형될 수 있는데, 이는 크리프 또는 콜드 플로우 현상으로 알려져 있습니다. 두께가 저항성을 높이지만, 장기간의 고응력 구조 응용 분야에서는 이를 계산해야 합니다.
높은 열팽창
PTFE는 금속보다 훨씬 높은 열팽창 계수를 가집니다. 넓은 온도 변화를 겪는 어셈블리에서는 와셔의 팽창 및 수축을 고려하여 다른 구성 요소에 스트레스를 주지 않도록 해야 합니다.
비용 및 필요성
이들은 표준 얇은 와셔보다 비싼 특수 부품입니다. 필요하지 않은 곳에 사용하는 것은 과도한 설계와 불필요한 비용을 초래합니다.
응용 분야에 맞는 올바른 선택
올바른 구성 요소를 선택하려면 해당 기능을 주요 엔지니어링 목표와 일치시켜야 합니다.
- 극한의 압축 하중 관리가 주요 초점인 경우: 중장비 피벗 지점이나 구조적 스페이서에서 하중 지지 능력을 위해 두께가 매우 두꺼운 와셔를 선택하십시오.
- 안정적인 고압 씰링을 만드는 것이 주요 초점인 경우: 두께는 화학 또는 가스 파이프라인에서 내구성 있고 밀려나오지 않는 개스킷을 형성하는 데 필요한 재료를 제공합니다.
- 견고한 전기적 또는 열적 절연이 주요 초점인 경우: 추가적인 두께는 고전압 또는 열 차단 응용 분야에서 와셔의 절연 특성을 직접적으로 향상시킵니다.
궁극적으로 두께가 매우 두꺼운 PTFE 와셔를 선택하는 것은 표준 구성 요소가 필요한 구조적 또는 씰링 무결성을 제공할 수 없을 때 내리는 의도적인 엔지니어링 결정입니다.
요약표:
| 응용 분야 | 주요 기능 | 두께의 주요 이점 |
|---|---|---|
| 중장비 | 하중 지지 스페이서, 슬라이드 베어링 | 극한의 압축 하중을 견딤 |
| 석유 및 가스 파이프라인 | 고압 개스킷/씰 | 극한의 압력 하에서 밀려나오는 것을 방지 |
| 전기 시스템 | 구조적 절연체 | 견고한 고전압/열 절연 제공 |
까다로운 응용 분야를 위한 맞춤형 PTFE 부품이 필요하십니까?
귀하의 고압 씰링, 구조적 지지 또는 중요 절연 과제에는 작업에 맞게 제작된 구성 요소가 필요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 두께가 매우 두꺼운 와셔, 씰, 라이너 및 실험실 기구를 포함하여 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다.
신속한 프로토타입부터 대량 생산까지 필요한 내구성과 성능을 제공합니다.
특정 요구 사항에 대해 논의하고 견적을 받으려면 지금 엔지니어링 팀에 문의하십시오.

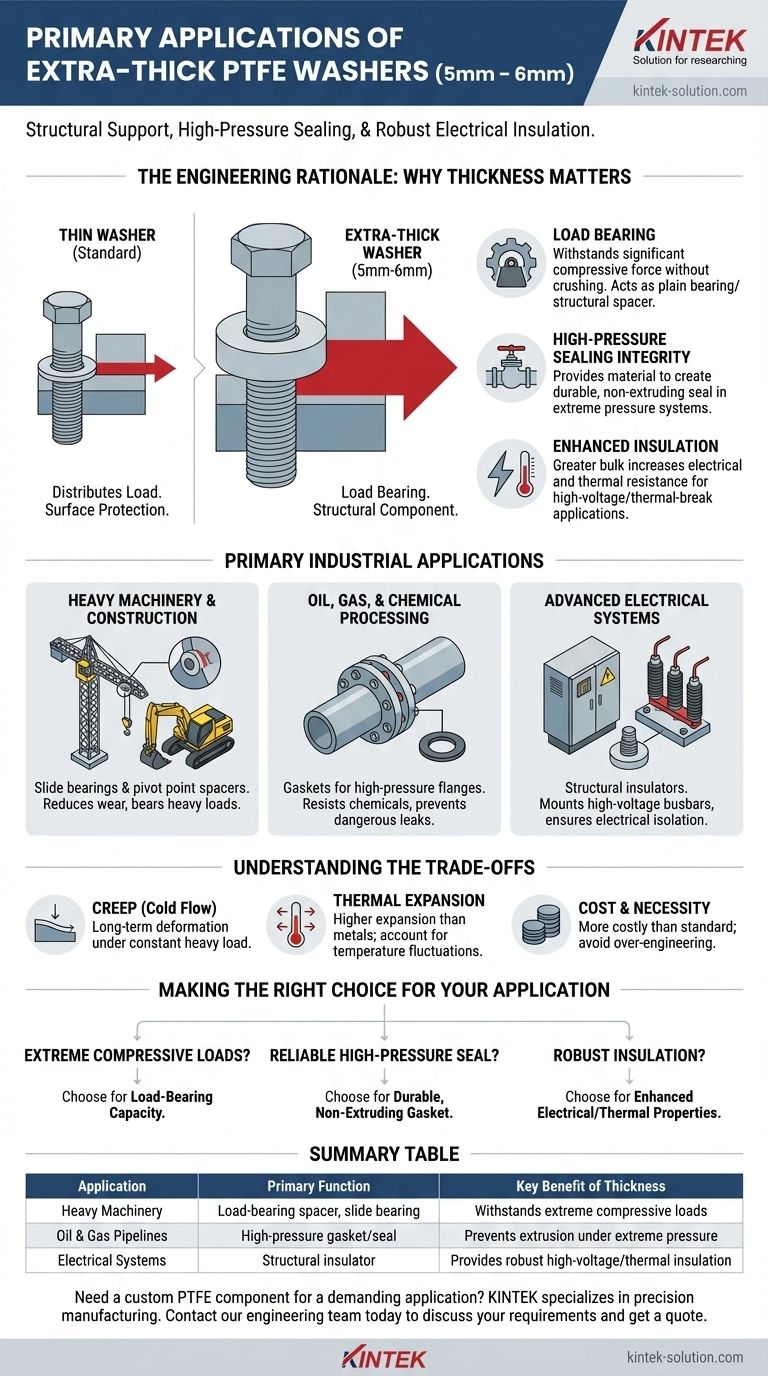

시각적 가이드
