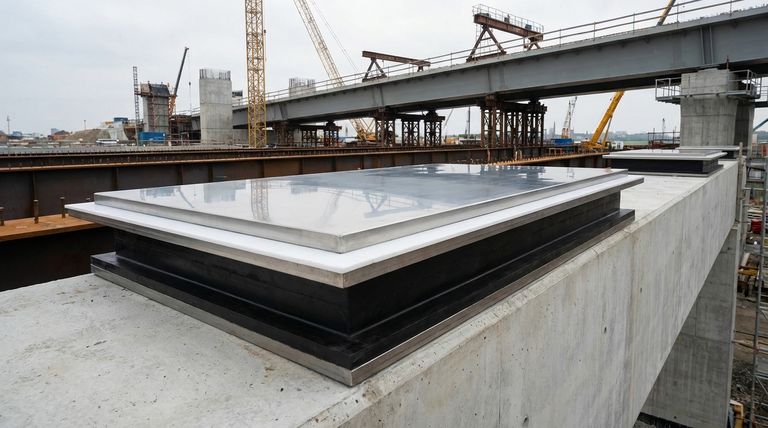

가장 기본적인 수준에서, PTFE 슬라이딩 베어링 패드는 직사각형과 원형이라는 두 가지 주요 모양으로 생산됩니다. 치수는 일반적으로 100mm에서 800mm 범위이며, 최대 5000KN에 달하는 베어링 용량으로 막대한 구조적 하중을 처리하도록 설계되었습니다.
이러한 모양(직사각형 및 원형)의 단순함은 정교한 기능을 숨기고 있습니다. 이는 미적인 이유가 아니라 교량과 같은 대형 구조물에 내재된 다방향 움직임과 회전을 수용할 수 있는 예측 가능하고 마찰이 적은 표면을 제공하기 위해 설계되었습니다.
PTFE 슬라이딩 베어링 해부
이러한 단순한 모양이 왜 그렇게 효과적인지 이해하려면 먼저 구성 요소를 이해해야 합니다. 일반적인 PTFE 슬라이딩 베어링은 단일 재료 조각이 아니라 정밀하게 설계된 어셈블리입니다.
하부 요소: 기초
베어링의 바닥은 두꺼운 탄성체(고무) 베어링 패드로 구성됩니다. 이 구성 요소는 충격을 흡수하고 연결 지점에서 약간의 회전 움직임을 허용하는 데 중요합니다.
PTFE(테플론) 시트가 이 고무 패드 상단의 오목한 부분에 접착됩니다. 이 오목한 부분은 극심한 압력 하에서 PTFE가 퍼지는 것을 방지합니다. PTFE 표면에는 종종 윤활제를 보유하기 위한 "그리스 홈" 또는 딤플이 있어 마찰을 더욱 줄입니다.
상부 요소: 슬라이딩 표면
상부 요소는 고도로 광택 처리된 스테인리스 스틸 플레이트를 특징으로 합니다. 이 플레이트는 하부 요소의 PTFE 표면 위를 쉽게 미끄러지도록 설계되었습니다.
고무 패드와 스테인리스 스틸 플레이트 모두 일반적으로 연강 백킹 플레이트에 접착됩니다. 이 백킹 플레이트는 전체적인 강성을 제공하며 베어링을 더 큰 구조물에 용접하기 위한 연결 지점 역할을 합니다.
이러한 구성 요소가 주요 기능을 제공하는 방법
PTFE 베어링의 효과는 이러한 개별 재료가 특정 엔지니어링 문제를 해결하기 위해 어떻게 함께 작동하는지에서 비롯됩니다.
움직임 수용(핵심 목적)
주요 기능은 슬라이딩 평면을 만드는 것입니다. 교량과 같은 구조물이 온도 변화로 인해 팽창하고 수축함에 따라 광택 처리된 스테인리스 스틸 플레이트가 PTFE 표면 위를 부드럽게 미끄러집니다.
이는 PTFE와 광택 처리된 강철의 조합이 두 고체 재료 중 가장 낮은 마찰 계수를 가지고 있어 엄청난 압력 하에서 움직임을 허용하기 때문에 가능합니다.
막대한 수직 하중 지지
PTFE는 슬라이딩 표면을 제공하지만 수직 하중은 전체 어셈블리를 통해 전달됩니다. 견고한 강철 백킹 플레이트와 고강도 탄성체 패드가 함께 작동하여 구조물의 무게를 실패 없이 지지합니다.
회전 및 전단력 흡수
고무 패드의 탄성이 중요합니다. 이를 통해 베어링은 지지하는 빔 또는 거더에서 발생하는 약간의 각도 회전을 수용할 수 있습니다. 또한 수평 전단력을 처리하기 위해 변형되어 구조 연결부에 유연성을 제공합니다.
중요한 상충 관계 및 고려 사항
PTFE 베어링은 매우 효과적이지만, 간과하면 실패 지점이 될 수 있는 몇 가지 중요한 요소에 따라 성능이 좌우됩니다.
정확한 설치는 필수입니다
상부 및 하부 요소는 완벽하게 평행하고 정렬되어야 합니다. 약간의 정렬 불량이라도 구속, 불균일한 압력 및 조기 마모를 유발하여 베어링 기능을 손상시킬 수 있습니다.
표면 무결성이 가장 중요합니다
낮은 마찰 특성은 두 슬라이딩 표면의 완벽한 상태에 전적으로 달려 있습니다. 운송 및 설치 중에 PTFE와 광택 처리된 강철은 긁힘, 먼지 및 건설 잔해로부터 보호되어야 하며, 이는 마찰을 크게 증가시킬 수 있습니다.
설계는 응용 분야에 따라 구체적입니다
이러한 베어링은 열팽창과 같은 고하중, 저속 움직임 응용 분야를 위해 설계되었습니다. 다른 유형의 기계식 베어링이 필요할 수 있는 고속 또는 지속적으로 동적인 회전 응용 분야에는 적합하지 않습니다.
프로젝트에 적합한 베어링 선택
선택하는 모양과 치수는 구조물이 처리해야 하는 특정 힘 및 움직임과 직접적으로 관련됩니다.
- 대경간 교량의 열팽창 수용이 주요 초점인 경우: 전체 치수와 PTFE/강철 인터페이스의 품질이 중요한 대용량 변위 용량을 갖춘 베어링이 필요합니다.
- 빔 끝 회전 가능성이 있는 무거운 구조물 지지가 주요 초점인 경우: 하부 고무 패드의 두께와 탄성 특성은 PTFE 슬라이딩 표면 자체만큼 중요합니다.
- 부식성 환경에서 장기적인 내구성을 보장하는 것이 주요 초점인 경우: 고품질 스테인리스 스틸 플레이트와 PTFE 패드에 대한 견고한 가황 접합을 사용하는 베어링을 우선적으로 고려하십시오.
PTFE 베어링이 특수 구성 요소의 어셈블리라는 점을 이해하는 것이 프로젝트의 고유한 요구 사항에 맞는 올바른 솔루션을 지정하는 열쇠입니다.
요약표:
| 특징 | 사양 |
|---|---|
| 주요 모양 | 직사각형, 원형 |
| 일반적인 치수 | 100mm ~ 800mm |
| 베어링 용량 | 최대 5000KN |
| 주요 구성 요소 | PTFE 시트, 탄성체 패드, 광택 스테인리스 스틸 플레이트 |
귀하의 구조 또는 산업 프로젝트를 위한 안정적인 PTFE 구성 요소 공급업체가 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 맞춤형 부품을 포함하여 PTFE 구성 요소의 정밀 제조를 전문으로 합니다. 프로토타입이든 대량 주문이든 당사의 전문 지식은 귀하의 중요한 응용 분야가 요구하는 품질과 성능을 보장합니다.
지금 KINTEK에 문의하여 특정 요구 사항에 대해 논의하고 견적을 받아보십시오!

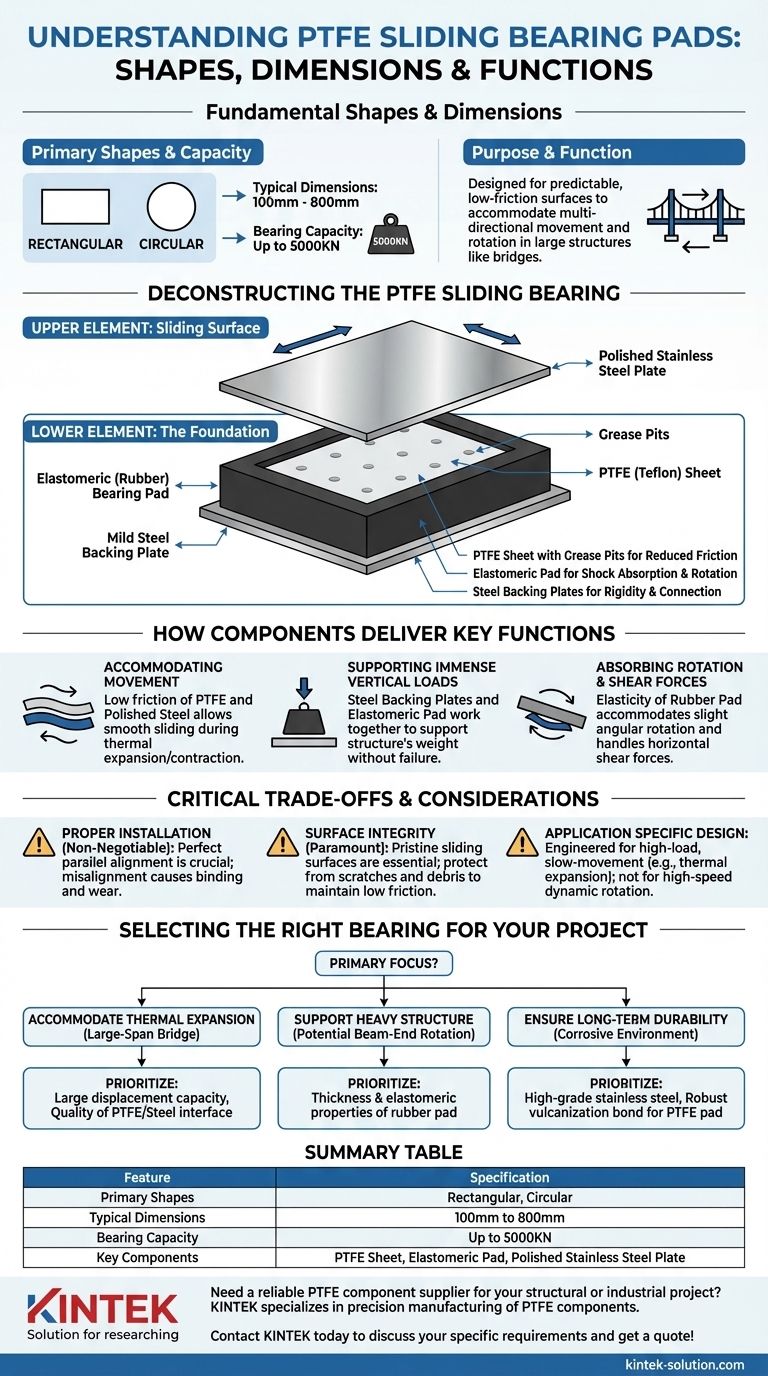

시각적 가이드
