고장 나는 PTFE 익스팬션 벨로우즈의 주요 지표는 종종 육안으로 보이거나 소리로 들을 수 있습니다. 균열과 같은 물리적 손상, 플랜지 근처의 누출 징후, 눈에 띄는 유연성 손실 또는 시스템 소음 및 진동 증가는 주의 깊게 살펴보아야 합니다. 이러한 징후는 부품의 무결성이 손상되었으며 교체할 시기임을 나타냅니다.
PTFE 벨로우즈에는 일반적인 수명이 있지만, 교체는 눈에 띄는 열화 징후에 따라 결정되어야 합니다. 균열, 누출 및 시스템 동역학 변화에 대한 사전 예방적 검사가 치명적인 고장을 방지하는 가장 신뢰할 수 있는 전략입니다.
벨로우즈가 중요한 시스템 구성 요소인 이유
벨로우즈 고장이 왜 중요한지 이해하려면 PTFE 익스팬션 벨로우즈의 주요 기능을 인식하는 것이 중요합니다. 이들은 단순한 연결 부품이 아니라 동적인 엔지니어링 부품입니다.
시스템 움직임 수용
익스팬션 벨로우즈의 핵심 목적은 배관 시스템의 움직임을 흡수하는 것입니다. 이러한 움직임은 일반적으로 온도 변화에 따른 열팽창 및 수축으로 인해 발생합니다.
이러한 유연성이 없으면 단단한 파이프에 엄청난 응력이 가해져 잠재적인 균열, 플랜지 고장 또는 연결된 장비 손상으로 이어질 수 있습니다.
진동 및 소음 차단
벨로우즈는 댐퍼 역할도 하여 펌프, 모터 또는 기타 장비의 기계적 진동 및 소음을 흡수합니다. 이러한 차단은 유해한 에너지가 시스템의 나머지 부분으로 전달되는 것을 방지합니다.
고장의 주요 지표
정기적인 검사 일정은 심각한 문제를 일으키기 전에 고장 나는 벨로우즈를 식별하는 가장 효과적인 방법입니다. 다음 네 가지 뚜렷한 징후에 주의를 기울이십시오.

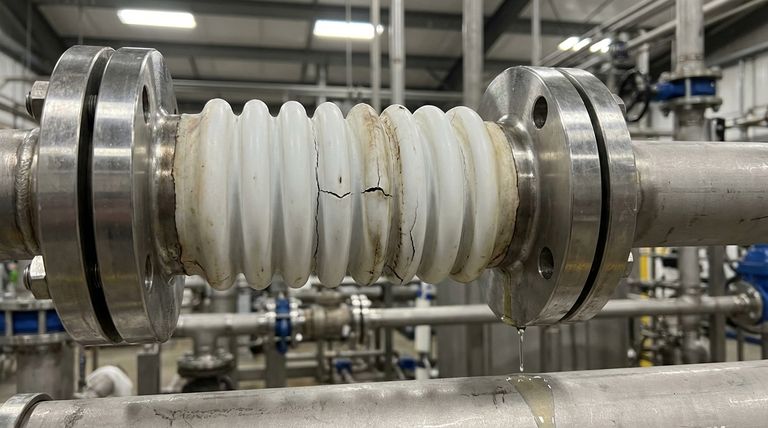

육안 손상: 균열 및 변색
이것은 마모에 대한 가장 직접적인 증거입니다. 벨로우즈의 전체 표면, 특히 응력이 가장 높은 골 부분(convolution)을 주의 깊게 검사하십시오.
머리카락 굵기의 균열, 미세 균열(crazing) 또는 취성(brittleness)의 징후를 찾으십시오. 변색은 화학적 공격이나 과도한 열 노출을 나타낼 수도 있습니다.
누출 징후
누출은 치명적인 고장으로 이어지기 전에 종종 느린 누출로 시작됩니다. 플랜지 연결부와 벨로우즈 본체에 잔류물, 물방울 또는 공정 매체의 흔적이 있는지 확인하십시오.
연결부의 누출은 개스킷 불량을 나타낼 수 있지만, 벨로우즈 자체의 무결성 손실로 인해 제대로 밀봉되지 않아 발생할 수도 있습니다.
유연성 감소 및 경직
건강한 벨로우즈는 유연해야 합니다. 시간이 지남에 따라 노화, 화학 물질 노출 또는 온도로 인해 PTFE 재료가 단단해질 수 있습니다.
벨로우즈가 움직임을 흡수하기보다는 눈에 띄게 뻣뻣하게 느껴지거나 시스템 움직임을 제한하는 것처럼 보이면 수명이 다한 것입니다. 더 이상 주요 기능을 수행하지 못하고 있습니다.
소음 또는 진동 증가
경직된 벨로우즈는 진동을 효과적으로 차단하지 못하게 됩니다. 벨로우즈 하류에서 새롭거나 증가된 수준의 소음 또는 진동이 감지되면 부품이 경직되어 교체가 필요하다는 강력한 지표입니다.
조기 고장의 일반적인 원인
벨로우즈는 일반적으로 5~10년의 수명을 가지지만, 특정 조건은 이 기간을 크게 단축할 수 있습니다. 이러한 원인을 이해하는 것이 예방의 핵심입니다.
부적절한 설치 및 정렬 불량
이것은 조기 고장의 가장 흔한 원인 중 하나입니다. 벨로우즈가 정렬되지 않은 파이프라인에 설치되면 설계상 처리할 수 없는 지속적인 횡방향 응력을 받게 됩니다.
벨로우즈를 설치하기 전에 파이프가 올바르게 정렬되었는지 항상 확인하십시오. 벨로우즈는 기존의 정렬 문제를 수정하는 데 사용되어서는 안 됩니다.
과도한 연장 또는 압축
모든 벨로우즈에는 지정된 움직임 한계가 있습니다. 설치 또는 작동 중에 제조 지침보다 장치를 더 늘리거나 압축하면 재료에 극심한 응력이 가해져 조기 균열이 발생합니다.
작동 한계 초과
벨로우즈의 정격보다 높은 온도나 압력에서 시스템을 작동하면 재료 열화가 가속화됩니다. 마찬가지로, PTFE와 화학적으로 호환되지 않는 공정 유체와 함께 벨로우즈를 사용하면 빠르게 분해됩니다.
올바른 교체 결정 내리기
교체 전략은 사전 예방적이어야 하며 시스템의 작동 요구 사항과 일치해야 합니다. 단순히 "고장 날 때까지 사용"하는 접근 방식은 거의 올바르지 않습니다.
- 예기치 않은 다운타임 방지가 주요 목표인 경우: 정기적인 검사 일정을 구현하고 균열, 경직 또는 누출의 첫 징후가 나타나면 연령에 관계없이 벨로우즈를 교체하십시오.
- 예산 최적화가 주요 목표인 경우: 일반적인 5~10년 수명을 기준으로 교체를 계획하되, 시각적 검사를 사용하여 가장 응력이 가해지거나 중요한 장치를 우선적으로 확인하십시오.
- 새로운 시스템을 시운전하는 경우: 정렬 및 토크 사양에 세심한 주의를 기울여 제조업체의 설치 지침을 철저히 준수하여 처음부터 벨로우즈의 서비스 수명을 극대화하십시오.
궁극적으로 PTFE 벨로우즈를 "설치 후 잊어버리는" 부품이 아닌 중요하고 검사 가능한 자산으로 취급하는 것이 안정적이고 안전한 시스템을 유지하는 열쇠입니다.
요약표:
| 고장 징후 | 확인 사항 | 잠재적 영향 |
|---|---|---|
| 육안 손상 | 벨로우즈의 균열, 미세 균열, 변색 | 무결성 손실로 인한 누출 발생 |
| 누출 징후 | 플랜지 또는 벨로우즈 본체의 잔류물 또는 물방울 | 공정 매체 손실, 안전 위험 |
| 유연성 감소 | 벨로우즈가 뻣뻣하게 느껴지거나 움직임을 제한함 | 열팽창 흡수 불가능 |
| 소음/진동 증가 | 시스템에서 새롭거나 더 큰 소리 감지 | 연결된 장비 손상 |
치명적인 고장을 기다리지 마십시오.
이러한 경고 징후 중 하나라도 관찰되면 신뢰할 수 있는 교체 시기입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 익스팬션 벨로우즈를 포함하여 고정밀 PTFE 부품 제조를 전문으로 합니다.
당사는 프로토타입부터 대량 주문까지 귀하의 새로운 벨로우즈가 정확한 사양에 따라 제작되도록 보장하여 특정 애플리케이션에 대한 최적의 성능과 수명을 보장합니다.
지금 KINTEK에 문의하여 상담을 받고 당사의 전문 지식이 안전하고 효율적이며 안정적인 시스템을 유지하는 데 도움이 되도록 하십시오.

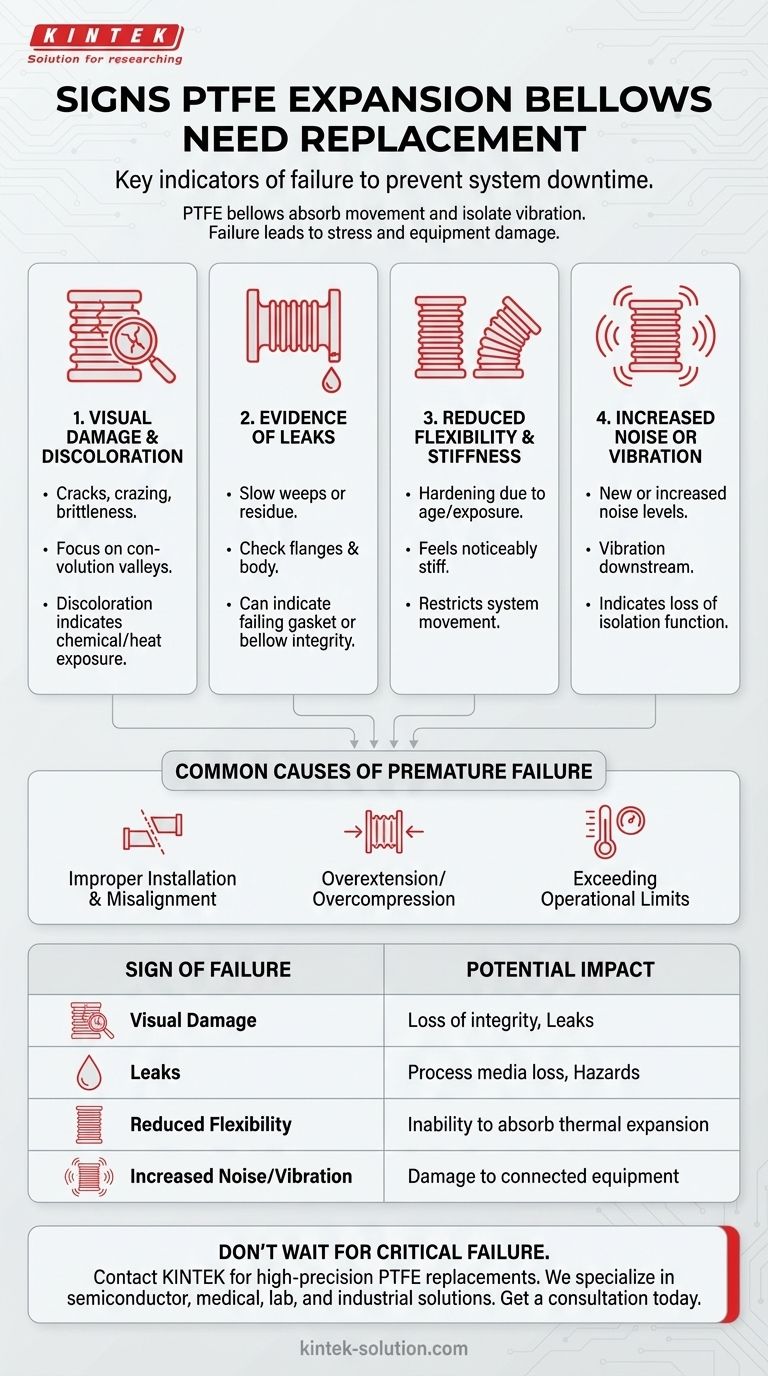

시각적 가이드
