요약하자면, 고압, 저속 PTFE 씰 프로파일은 상당한 시스템 압력을 처리하도록 특별히 설계되었지만, 이러한 능력은 회전 속도를 희생해야 얻을 수 있습니다. 이 유형의 씰은 최대 3,000psi의 압력에서 안정적으로 작동할 수 있지만, 표면 속도는 약 분당 1,000표면피트(sfpm)로 제한됩니다.
핵심 원칙은 직접적인 상충 관계입니다. 고압을 밀봉하는 데 필요한 견고한 씰 립 설계는 더 많은 마찰과 열을 발생시키며, 이는 재료 파손을 방지하기 위해 허용 가능한 최대 속도를 근본적으로 제한합니다.
핵심 사양 설명
이러한 한계가 존재하는 이유를 이해하려면 씰 프로파일 뒤에 숨겨진 설계 철학을 살펴봐야 합니다. 형상과 재료 특성은 주로 압력 밀봉이라는 한 가지 기능에 최적화되어 있으며, 이는 다른 기능에 직접적인 영향을 미칩니다.
압력 처리 (최대 3,000psi)
고압 씰은 견고하고 하중이 많이 가해진 립을 특징으로 합니다. 이 설계는 샤프트에 대해 강력하고 확실한 간섭 핏을 만듭니다.
이러한 상당한 맞물림은 수천 파운드/제곱인치(psi)의 압력 하에서 유체가 씰을 우회하는 것을 방지할 수 있을 만큼 충분히 강력한 장벽을 형성하는 데 필요합니다.
속도 제한 (~1,000sfpm)
이러한 무거운 립 맞물림의 단점은 마찰 증가입니다. 샤프트가 회전함에 따라 이 마찰은 접촉 지점에서 열을 발생시킵니다.
PTFE는 열팽창 계수가 높습니다. 과도한 속도는 열을 방출 속도보다 빠르게 생성하여 씰 립이 팽창하게 만들고, 이는 마찰을 더욱 증가시켜 급격한 열 분해 및 파손으로 이어집니다.
설계 원리 이해
성능 사양은 임의적인 것이 아닙니다. 이는 재료 특성과 기계적 설계 선택의 직접적인 결과입니다. 고속 씰과의 대조는 이러한 관계를 명확하게 보여줍니다.
PTFE 재료 특성의 역할
폴리테트라플루오로에틸렌(PTFE)은 매우 낮은 마찰력과 뛰어난 내화학성 및 내열성 때문에 선택됩니다.
그러나 상대적으로 낮은 강도와 높은 열팽창은 씰 설계가 수용해야 하는 중요한 약점입니다. 1,000sfpm의 한계는 열 축적 및 열팽창 관리에 따른 직접적인 결과입니다.
설계 대비: 고압 대 고속
고속, 저압 프로파일은 정반대입니다. 최소한의 샤프트 맞물림을 가진 가볍게 하중이 가해진 유연한 립을 사용합니다.
이 설계는 마찰과 열을 최소화하여 최대 5,000sfpm의 속도를 허용합니다. 그러나 이러한 가벼운 접촉은 상당한 압력을 밀봉할 수 없게 만들어, 일반적으로 약 50psi로 제한됩니다.
중요한 상충 관계 및 고려 사항
씰 프로파일을 선택하는 것은 내재된 엔지니어링 타협을 인정하는 것을 필요로 합니다. 단일의 간단한 설계로 압력과 속도를 모두 극대화할 수는 없습니다.
압력-속도(PV) 한계
모든 씰은 생성되는 마찰열에 비례하는 값인 "PV 한계(압력(P)과 속도(V)의 곱)" 하에서 작동합니다.
고압, 저속 씰은 높은 "P" 값을 처리하도록 설계되었으므로, 재료의 열 한계 내에 머물기 위해 "V" 값은 낮게 유지되어야 합니다.
열팽창의 영향
고압 씰이 속도 한도 이상으로 작동되면 파괴적인 피드백 루프가 시작됩니다. 속도가 증가하면 열이 더 많이 발생하고, 이는 PTFE를 팽창시킵니다.
이 팽창은 샤프트에 대한 접촉 압력을 증가시켜, 마찰과 열을 더욱 발생시키고, 마모 가속화 및 누출로 이어집니다.
목표에 맞는 올바른 선택
올바른 씰 프로파일을 선택하려면 애플리케이션의 주요 요구 사항을 명확하게 이해해야 합니다.
- 주요 초점이 고압 밀봉인 경우: 시스템을 속도 제한 내에서 작동하도록 설계한다면 고압, 저속 프로파일이 올바른 선택입니다.
- 주요 초점이 고속 회전인 경우: 고속, 저압 프로파일을 사용해야 하며 시스템 압력이 최소한으로 유지되도록 해야 합니다.
- 애플리케이션이 고압과 고속을 모두 요구하는 경우: 단일 PTFE 립 씰로는 불충분할 가능성이 높으므로 다중 구성 요소 씰링 시스템 또는 대체 기술을 탐색해야 합니다.
압력 밀봉과 속도 사이의 이러한 근본적인 역의 관계를 이해하는 것이 안정적이고 효과적인 씰링 시스템을 설계하는 열쇠입니다.
요약표:
| 사양 | 값 | 주요 제약 사항 |
|---|---|---|
| 최대 압력 | 최대 3,000 psi | 밀봉을 위한 견고한 립 설계 |
| 최대 속도 | ~1,000 sfpm | 마찰로 인한 열 발생 |
| 주요 설계 목표 | 압력 밀봉 | 속도 능력과의 상충 관계 |
특정 압력 및 속도 요구 사항에 맞게 설계된 PTFE 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야의 까다로운 애플리케이션을 위한 맞춤형 씰을 포함하여 PTFE 부품의 정밀 제조를 전문으로 합니다. 우리는 압력과 속도 사이의 중요한 균형을 이해하고 있습니다.
당사가 제공하는 서비스:
- 전문가 안내: 고유한 작동 조건에 맞는 최적의 씰 프로파일을 선택하거나 설계하는 데 도움을 드립니다.
- 맞춤형 제작: 초기 프로토타입부터 대량 생산 실행까지, 완벽한 핏과 기능을 보장합니다.
- 재료 우수성: 우수한 내화학성과 낮은 마찰을 위해 PTFE의 특성을 활용합니다.
신뢰할 수 있고 효율적인 씰링 솔루션을 달성하도록 도와드리겠습니다. 지금 바로 엔지니어링 팀에 문의하여 상담을 받아보십시오.

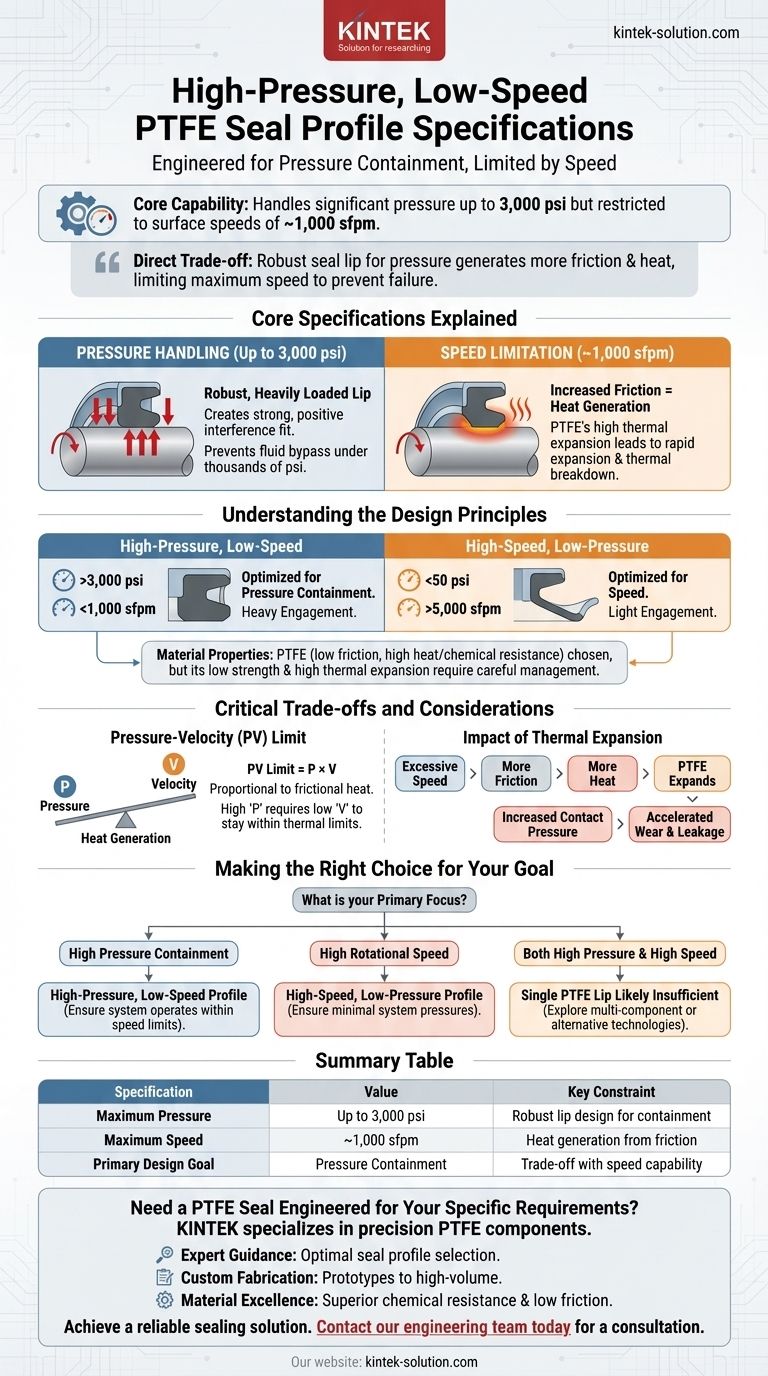

시각적 가이드
