슬라이드 베어링 어셈블리의 표준 구성은 주로 재료, 두께 및 견딜 수 있는 작동 온도에 의해 정의됩니다. 세 가지 일반적인 구성은 표준 온도용 3mm 본딩 PTFE, 승온용 5mm 오목형 PTFE, 고온 산업용 5mm 오목형 흑연 어셈블리입니다.
올바른 슬라이드 베어링을 선택하는 것은 재료에 관한 것만이 아닙니다. 프로젝트의 정확한 온도 및 설치 제약 조건에 본딩형, 오목형 또는 고온 흑연형과 같은 특정 어셈블리 구성을 맞추는 것이 중요합니다.
표준 어셈블리 구성 이해하기
각 표준 구성은 주로 내열성과 관련된 특정 성능 범위를 위해 설계되었습니다.
본딩 PTFE 어셈블리 (표준 온도)
이것은 가장 일반적인 구성으로, 3mm 두께의 PTFE 층이 8mm 강철 지지판에 직접 접착되어 있습니다.
이 어셈블리는 최대 130°C (266°F)의 연속 작동 온도에 적합하며, 상업용 건물, 교량 및 일반 강철 구조물의 열팽창 관리에 이상적입니다.
오목형 PTFE 어셈블리 (승온)

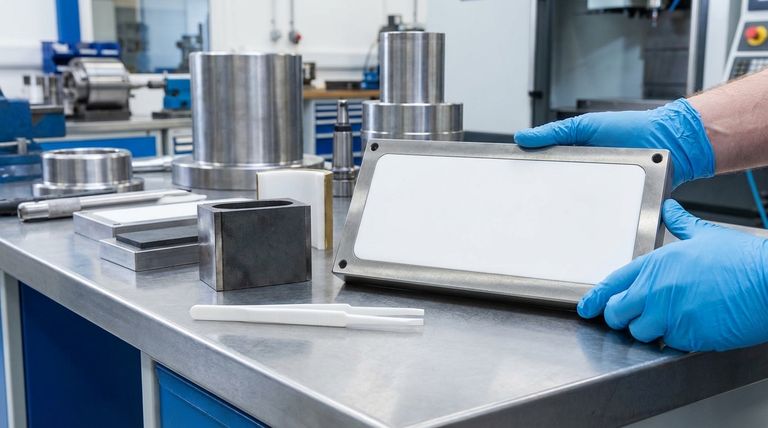

더 높은 열이 발생하는 응용 분야의 경우 5mm 두께의 PTFE 층이 사용됩니다. 중요하게도, 이 PTFE는 오목하게 들어간 강철 지지판에 장착됩니다.
PTFE를 오목하게 만드는 것은 가장자리를 보호하고 최대 200°C (392°F)의 연속 온도에서 하중 하에 우수한 안정성을 제공합니다. 이는 파이프라인 및 산업 구조물에서 흔히 사용됩니다.
오목형 흑연 어셈블리 (고온)
온도가 PTFE의 한계를 초과할 때 흑연이 선택되는 재료가 됩니다. 이 어셈블리는 오목한 지지판 내부에 5mm 두께의 흑연 인서트를 사용합니다.
이 구성은 극한의 열 환경을 위해 설계되었으며 400°C ~ 500°C (752°F ~ 932°F)의 온도를 견딜 수 있습니다.
주요 설치 방법 및 고려 사항
베어링의 지지판은 여러 표준 설치 방법을 수용하도록 설계되어 신축 공사와 개조 모두에 다용도로 사용할 수 있습니다.
기계적 고정 (볼트 체결)
베어링은 지지 구조물에 직접 볼트로 고정할 수 있도록 미리 뚫린 구멍과 함께 공급될 수 있습니다. 이 방법은 간단한 배치와 잠재적인 교체를 가능하게 합니다.
용접 연결 (점용접 또는 전체 용접)
강철 지지판은 강철 구조물과 영구적이고 통합된 연결을 위해 제자리에 점용접 또는 전체 용접되도록 설계되었습니다.
모르타르 매설
콘크리트 구조물에서 베어링 어셈블리는 지지판을 모르타르에 매설하여 위치를 잡고 고정할 수 있으며, 하부 구조물과 단단한 연결을 만듭니다.
맞닿는 표면
완전한 슬라이드 베어링 어셈블리에는 두 번째 구성 요소, 즉 연마된 스테인리스 스틸판이 필요합니다. PTFE 또는 흑연 패드는 이 표면에 대해 미끄러지면서 낮은 마찰 계수를 달성합니다.
상충 관계 및 한계 이해하기
매우 효과적이지만, 적절한 사양 및 설치를 보장하기 위해 이러한 베어링의 작동 한계와 잠재적인 고장 지점을 이해하는 것이 중요합니다.
재료 크리프(Creep)의 위험
PTFE는 본질적으로 지속적이고 무거운 하중 하에서 "크리프"되거나 느리게 변형될 수 있습니다. 딤플 처리된 PTFE를 사용하거나 재료를 지지판에 오목하게 삽입하면 재료를 가두고 이 효과를 완화하는 데 도움이 됩니다.
슬라이딩 표면 보호
베어링의 저마찰 특성은 깨끗한 접촉면에 전적으로 달려 있습니다. PTFE 표면은 설치 중 용접 스패터, 페인트, 금속 부스러기 및 기타 건설 잔해로부터 보호되어야 합니다.
회전 제약
표준 평면 슬라이드 베어링은 주로 선형 이동(병진)을 위해 설계되었습니다. 매우 미미한 회전만 수용할 수 있습니다. 상당한 회전 용량(5도 이상)이 필요한 구조물의 경우 특별히 설계된 곡면 또는 구형 베어링이 필요합니다.
응용 분야에 적합한 구성 선택하기
다음 지침을 사용하여 베어링 유형을 프로젝트의 주요 목표와 일치시키십시오.
- 표준 구조물의 일반적인 열팽창에 중점을 두는 경우: 본딩형 3mm PTFE 어셈블리가 가장 일반적이고 비용 효율적인 선택입니다.
- 파이프라인 또는 장비로 인한 승온이 있는 응용 분야의 경우: 최대 200°C의 열을 처리하기 위해 오목형 5mm PTFE 구성이 필요합니다.
- 산업 공정 또는 배기 가스로 인한 극한의 열을 다루는 경우: 안정적인 성능을 위해 오목형 흑연 어셈블리로 전환해야 합니다.
- 설치 방법이 광범위한 현장 용접을 포함하는 경우: 선택한 베어링이 이를 위해 설계되었는지 확인하고 슬라이딩 표면에 대한 엄격한 보호 프로토콜이 마련되어 있는지 확인하십시오.
베어링 어셈블리를 프로젝트의 특정 열 및 구조적 요구 사항과 일치시킴으로써 장기적인 유지 보수가 필요 없는 성능을 보장합니다.
요약표:
| 구성 | PTFE/흑연 두께 | 최대 작동 온도 | 주요 응용 분야 |
|---|---|---|---|
| 본딩 PTFE | 3mm | 최대 130°C (266°F) | 상업용 건물, 교량, 일반 강철 구조물 |
| 오목형 PTFE | 5mm | 최대 200°C (392°F) | 파이프라인, 승온이 있는 산업 구조물 |
| 오목형 흑연 | 5mm | 400°C ~ 500°C (752°F ~ 932°F) | 극한의 열 환경, 산업 공정 |
