PTFE 로터리 립 씰의 표준 개스킷 선택 사항은 불소 고무(FKM), 니트릴(NBR), EPDM 및 Armstrong 강화 종이입니다. 이 재료들은 립 씰의 외부 케이스와 하우징 보어 사이에 안정적인 정적 씰을 형성하는 능력 때문에 선택되며, PTFE 립 자체의 동적 씰링 성능을 보완합니다.
PTFE 로터리 씰의 개스킷은 중요하지만 종종 간과되는 구성 요소입니다. 올바른 개스킷을 선택하려면 개스킷 자체를 넘어 씰을 전체 시스템으로 보아야 하며, 여기서 개스킷, PTFE 립 재료 및 금속 케이스가 특정 온도, 화학 및 환경 요구 사항을 충족하기 위해 협력해야 합니다.
PTFE 씰에서 개스킷의 역할
PTFE 립이 회전축에 대한 동적 씰링을 처리하는 동안, 개스킷은 중요한 정적 기능을 수행합니다. 개스킷은 씰의 금속 케이스 외경에 위치합니다.
외부 누출 방지
개스킷의 주요 임무는 가공된 하우징 보어에 대해 단단한 정적 씰을 형성하는 것입니다. 이는 밀봉된 매체가 씰 어셈블리 외부로 누출되는 것을 방지합니다.
안전한 장착 보장
개스킷은 하우징 보어 표면 마감의 미세한 불완전함을 보상합니다. 개스킷의 압축성은 씰을 제자리에 단단히 고정하고 먼지나 습기와 같은 외부 오염 물질이 시스템으로 유입되는 것을 방지하는 프레스 핏을 보장합니다.
표준 개스킷 재료 분석
각 표준 개스킷 재료는 고유한 저항 및 성능 프로필을 제공하여 다양한 작동 환경에 적합합니다.
불소 고무(FKM)
FKM은 까다로운 응용 분야를 위한 프리미엄 선택입니다. 고온 및 광범위한 공격적인 화학 물질, 연료 및 오일에 대한 우수한 내성을 제공하여 항공 우주, 석유 및 가스, 중장비 산업 기계에서 흔히 사용됩니다.
니트릴(NBR)
니트릴은 다용도 작업마입니다. 석유 기반 오일 및 연료와 관련된 일반 산업용 응용 분야에 대해 안정적이고 비용 효율적인 솔루션을 제공하여 광범위한 산업 장비의 기본 선택이 됩니다.
EPDM
EPDM은 물, 증기, 브레이크액을 포함하거나 상당한 실외 내후성 및 오존 노출이 예상되는 응용 분야에서 탁월합니다. 그러나 일반적으로 석유 기반 오일 및 용제에 대한 저항성이 낮습니다.
Armstrong 강화 종이
이것은 전통적인 비용 효율적인 개스킷 재료입니다. 내구성을 위해 강화된 섬유질 종이 베이스로 구성되어 있으며, 일반적으로 덜 까다로운 응용 분야나 역사적으로 표준이었던 특정 기어박스 설계에 사용됩니다.
개스킷 그 이상: 씰 선택을 위한 시스템 접근 방식
설계 엔지니어는 개스킷, PTFE 립 및 금속 케이스가 통합 시스템으로 함께 작동하는 방식을 고려해야 합니다.
PTFE 립 화합물
PTFE 립 자체는 맞춤화될 수 있습니다. 버진 PTFE가 사용되지만, 탄소, 흑연, 유리 또는 이황화 몰리브덴(MoS2)과 같은 충전재와 혼합되는 경우가 많습니다. 이러한 충전재는 내마모성, 열전도율 및 부하 하에서의 변형 저항성과 같은 특성을 향상시킵니다.
금속 케이스 재료
씰의 하우징 또는 케이스 선택은 비용 및 부식 문제에 의해 결정됩니다.
- 스테인리스강은 식품, 제약 또는 화학 공정을 위한 최대의 내식성을 제공합니다.
- 냉간 압연 강철(종종 아연 도금)은 일반 산업용으로 강력하고 비용 효율적인 솔루션을 제공합니다.
- 알루미늄은 무게가 주요 관심사인 경우에 사용될 수 있습니다.
상충 관계 이해
올바른 씰 어셈블리를 선택하는 것은 성능과 비용의 균형을 맞추고 재료의 한계를 이해하는 것을 포함합니다.
비용 대 성능
스테인리스강 케이스, FKM 개스킷 및 탄소 충전 PTFE 립을 갖춘 씰은 가혹한 환경에서 탁월한 성능을 제공하지만 상당한 비용이 발생합니다. 반대로, 아연 도금 강철 케이스와 니트릴 개스킷은 훨씬 더 경제적이지만 작동 범위가 더 좁습니다.
화학적 및 열적 한계
단일 재료가 보편적으로 호환되는 경우는 없습니다. 뜨거운 물 시스템에 완벽한 EPDM 개스킷은 휘발유에 노출되면 빠르게 실패합니다. FKM 개스킷은 고온에 이상적일 수 있지만 특정 공격적인 산이나 케톤과 호환되지 않을 수 있습니다.
설치 민감도
외부 개스킷의 효과는 적절하게 준비된 하우징 보어에 달려 있습니다. 표면이 너무 거칠면 누출 경로가 생길 수 있고, 너무 매끄러우면 압력 하에서 씰을 유지하기에 충분한 마찰을 제공하지 못할 수 있습니다.
응용 분야에 맞는 올바른 선택
최종 선택은 작동 환경의 특정 요구 사항에 의해 결정되어야 합니다.
- 고온 또는 공격적인 화학적 씰링이 주요 초점인 경우: 불소 고무(FKM) 개스킷을 선택하고, 아마도 스테인리스강 케이스 및 특수 충전 PTFE 립과 함께 사용하십시오.
- 오일을 사용하는 일반 산업용 사용이 주요 초점인 경우: 냉간 압연 강철 케이스가 있는 니트릴(NBR) 개스킷이 표준의 비용 효율적인 선택입니다.
- 물, 증기 또는 실외 응용 분야 씰링이 주요 초점인 경우: EPDM 개스킷을 선택하고 시스템에 존재하는 윤활제와 호환되는지 확인하십시오.
- 비용에 민감하거나 레거시 설계가 주요 초점인 경우: 강화 종이 개스킷은 덜 까다로운 정적 씰링 요구 사항에 적합한 옵션일 수 있으며, 여기서 효과가 입증되었습니다.
개스킷, 립 및 케이스 재료를 작동 조건에 체계적으로 일치시킴으로써 전체 씰링 시스템의 장기적인 신뢰성을 보장할 수 있습니다.
요약표:
| 개스킷 재료 | 주요 특성 | 가장 적합한 응용 분야 |
|---|---|---|
| 불소 고무(FKM) | 우수한 고온 및 내화학성 | 항공 우주, 석유 및 가스, 공격적인 화학 물질 |
| 니트릴(NBR) | 비용 효율적, 오일 및 연료에 안정적 | 일반 산업용 기계 |
| EPDM | 물, 증기 및 내후성에 대한 우수한 저항성 | 유압 시스템, 실외 장비 |
| 강화 종이 | 경제적인 전통적인 옵션 | 덜 까다롭거나 레거시 설계 |
맞춤형 PTFE 씰 솔루션이 필요하십니까? 올바른 개스킷은 방정식의 일부일 뿐입니다. KINTEK에서는 반도체, 의료, 실험실 또는 산업 장비의 특정 응용 분야를 위해 PTFE 립, 개스킷 및 금속 케이스를 완벽하게 조화되도록 전체 씰 시스템을 엔지니어링합니다.
프로토타입부터 대량 주문까지 정밀 제조 및 맞춤 제작을 제공합니다.
오늘 저희 전문가에게 문의하여 타의 추종을 불허하는 신뢰성과 성능을 제공하는 솔루션을 얻으십시오.

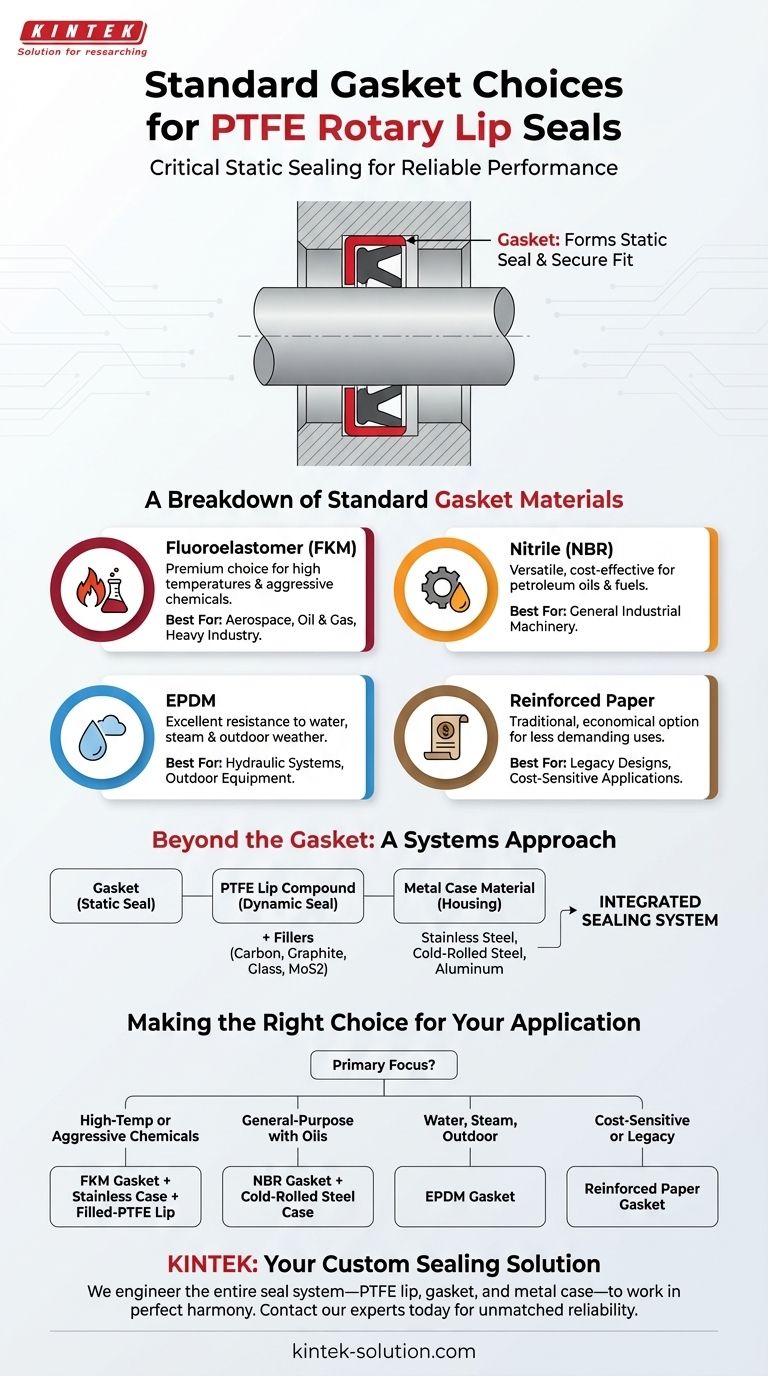

시각적 가이드
