슬라이딩 베어링에서 PTFE의 두 가지 일반적인 적용 방법은 맞닿는 표면의 기하학적 구조에 의해 정의됩니다. 첫 번째 방법은 두 개의 평평한 스테인리스 스틸 플레이트 사이에 PTFE를 사용하여 선형 운동을 허용하는 것이며, 두 번째 방법은 구조적 회전을 수용하기 위해 곡선형 스테인리스 스틸 표면에 PTFE를 사용하는 것입니다.

평면 및 곡면 PTFE 적용 사이의 근본적인 선택은 구조가 수용해야 하는 특정 운동 유형에 의해 결정됩니다. 평면 베어링은 선형 팽창 및 수축을 관리하는 반면, 곡면 베어링은 회전식 연결을 허용하도록 설계되었습니다.

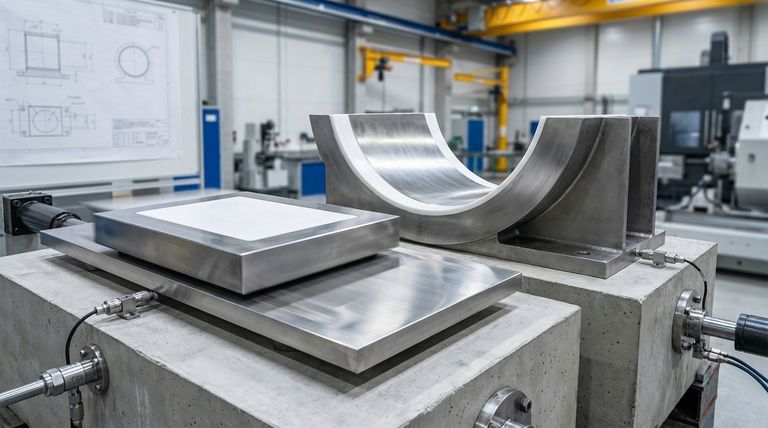

PTFE 슬라이딩 베어링의 두 가지 일반적인 적용 방법은 무엇입니까? 선형 및 회전 운동에 대한 안내서

두 가지 핵심 적용 방법 설명

PTFE 슬라이딩 베어링의 설계는 베어링이 관리해야 하는 힘에 의해 결정됩니다. PTFE 자체의 구성은 부하 상태에서 베어링이 어떻게 작동할지에 대한 주요 요인입니다.

평판 적용 (선형 운동용)

이것은 슬라이딩 베어링에 가장 일반적인 구성입니다. 종종 오목하거나 딤플 처리된 시트 형태의 PTFE가 두 개의 평평한 강철 플레이트(일반적으로 스테인리스 스틸) 사이에 배치됩니다.

이 설계는 단일 축을 따라 열 팽창 및 수축을 관리하는 데 이상적입니다. 평평한 표면은 최소한의 마찰로 서로 미끄러집니다. 지속적인 부하 하에서 PTFE가 변형되는 현상(크리프라고 함)을 방지하기 위해 종종 강철 플레이트의 더 작은 표면적 내에 가두어집니다.

곡면 적용 (회전 운동용)

구조가 미끄러지는 것 외에도 회전하거나 연결되어야 하는 경우 곡면 베어링이 필요합니다. 이 설계에서는 PTFE와 맞닿는 스테인리스 스틸 플레이트가 볼록 및 오목 반경을 일치시킵니다.

이러한 기하학적 구조를 통해 베어링은 회전을 수용할 수 있으며, 이는 정착되거나 처질 수 있는 복잡한 교량이나 구조물에서 매우 중요합니다. 이 방법은 일반적으로 5도 이상의 회전 요구 사항이 예상될 때 지정됩니다.

적용과 설치의 구별

PTFE 적용 방법(평면 대 곡면)과 베어링 설치 방법을 구별하는 것이 중요합니다. 적용 방법은 베어링이 움직임을 수용하는 방식을 정의하는 반면, 설치 방법은 전체 베어링 어셈블리가 구조물에 고정되는 방식을 정의합니다.

완전 용접

이 방법은 베어링의 강철 지지판과 구조물 사이에 영구적이고 높은 강도의 접합부를 만듭니다. 향후 조정이 필요하지 않을 때 사용됩니다.

점 용접 (Tack Welding)

점 용접은 작고 간헐적인 용접을 사용하는 것을 포함합니다. 완전 용접 전 위치 지정용으로 사용되거나 연속 용접이 필요하지 않은 응용 분야에서 사용될 수 있습니다.

볼팅

볼트 연결은 설치 중 정밀한 조정을 허용하며 베어링의 향후 교체를 가능하게 합니다. 이 방법은 조정 가능성과 서비스 용이성 때문에 종종 선택됩니다.

모르타르 매입

이 기술은 베어링을 콘크리트 구조물에 직접 통합하는 데 사용됩니다. 지지판은 습식 콘크리트에 주조되거나 준비된 오목부에 그라우팅되도록 설계되었습니다.

상충 관계 및 중요 주의 사항 이해

PTFE 베어링은 매우 효과적이지만 장기적인 성능과 구조물의 무결성을 보장하기 위해 설계 및 설치 시 신중한 고려가 필요합니다.

크리프의 위험

PTFE는 마찰이 매우 낮은 재료이지만 지속적이고 무거운 부하 하에서 서서히 변형될 수 있는 폴리머이기도 합니다. 강철 플레이트의 오목한 영역 내에 PTFE를 가두면 측면 지지대가 제공되어 이 위험이 크게 완화됩니다.

설치 중 보호

PTFE 베어링의 성능은 깨끗하고 마찰이 적은 표면에 전적으로 달려 있습니다. 설치 중에는 PTFE 표면을 용접 스패터, 페인트 스프레이, 건설 파편 및 금속 스와프로부터 보호해야 합니다. 오염은 표면을 긁어 마찰 계수를 극적으로 증가시킬 수 있습니다.

설치 방법에 따른 베어링 일치

베어링 어셈블리의 설계는 선택한 설치 방법과 호환되어야 합니다. 모르타르 매입용으로 설계된 베어링은 볼트로 고정되도록 설계된 베어링과 다른 지지판 구성을 갖게 됩니다.

구조에 적합한 선택하기

올바른 PTFE 베어링 구성 및 설치 방법을 선택하는 것은 구조물의 수명과 성능을 보장하는 데 필수적입니다.

선형 열 팽창 관리가 주요 초점인 경우: 평판 PTFE 슬라이딩 베어링이 표준적이고 가장 효과적인 선택입니다.
구조가 미끄러짐과 회전을 모두 수용해야 하는 경우: 필요한 연결 정도에 맞게 설계된 곡면 PTFE 베어링을 지정해야 합니다.
최대 구조적 무결성을 가진 영구적인 접합부가 필요한 경우: 완전 용접용으로 설계된 베어링 어셈블리를 선택하십시오.
향후 서비스 용이성 또는 조정 가능성이 설계에서 우선시되는 경우: 볼트식 베어링 구성이 필요한 유연성을 제공합니다.

이러한 근본적인 선택 사항을 이해하면 의도된 구조적 거동에 정확히 일치하는 솔루션을 지정할 수 있는 힘을 얻게 됩니다.

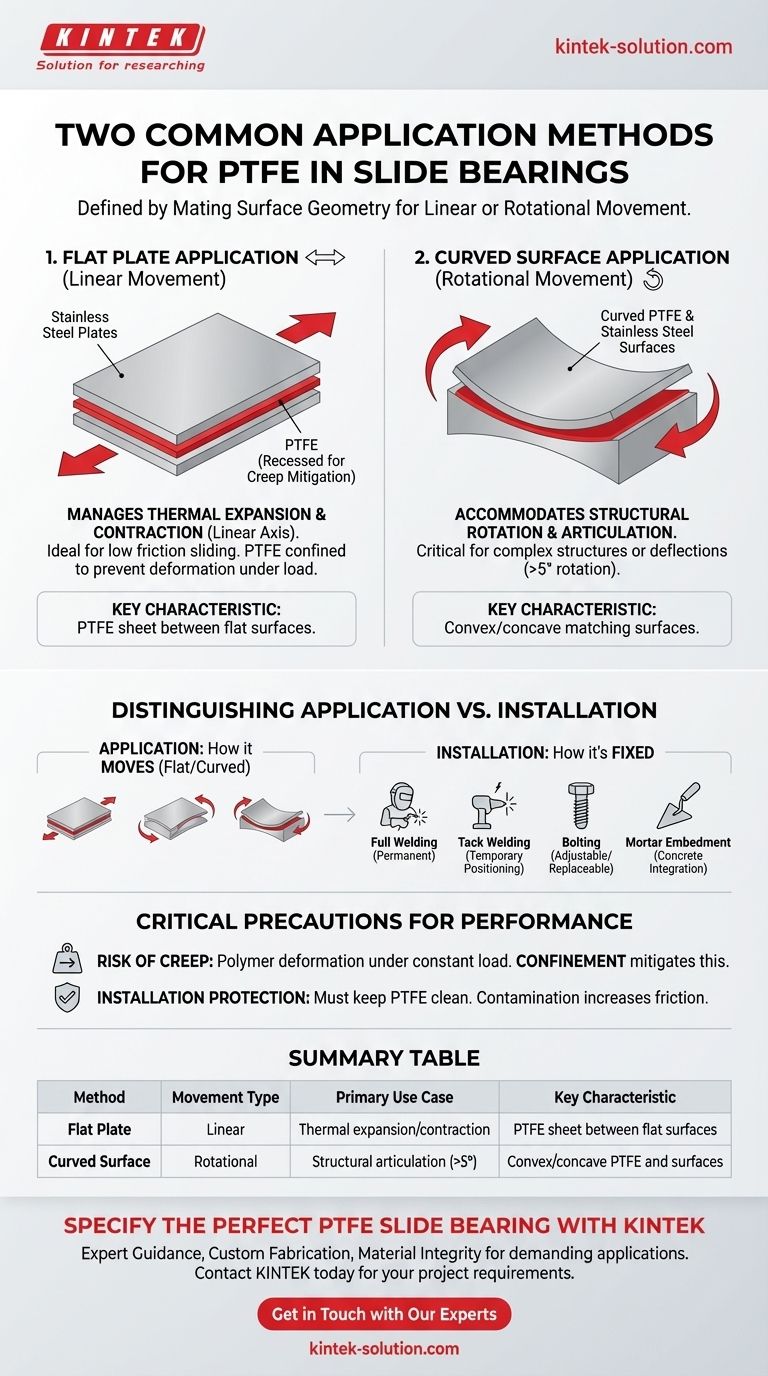

요약표:

적용 방법	운동 유형	주요 사용 사례	핵심 특징
평판	선형	열 팽창/수축	평평한 스테인리스 스틸 플레이트 사이의 PTFE 시트
곡면	회전	구조적 연결 (>5°)	볼록/오목한 PTFE 및 스테인리스 스틸 표면
