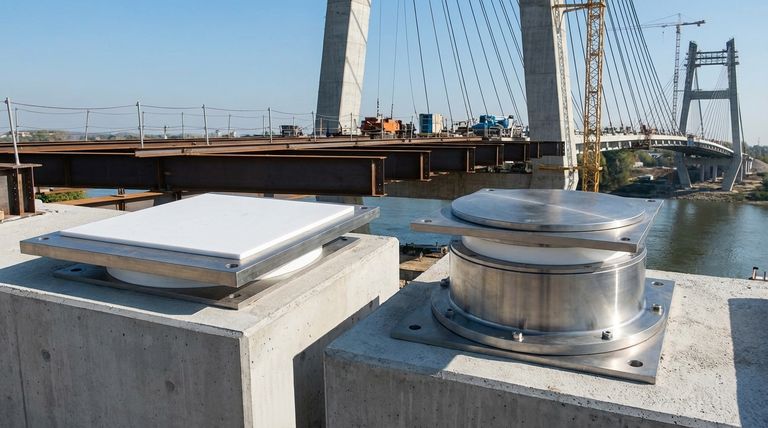

Ptfe 구조 베어링의 두 가지 일반적인 유형은 무엇입니까? 슬라이딩 베어링 대 Pot 베어링 설명

엔지니어링된 구조 지지대에 관해서는, 두 가지 가장 일반적인 폴리테트라플루오로에틸렌(PTFE) 베어링 유형은 PTFE 슬라이딩 베어링과 POT-PTFE 베어링입니다. 둘 다 PTFE의 뛰어난 낮은 마찰을 활용하여 구조 요소 간의 제어된 움직임을 허용하지만, 서로 다른 유형의 힘과 회전을 수용하도록 설계되었습니다.

핵심적인 차이점은 회전 능력에 있습니다. 단순한 슬라이딩 베어링은 선형 움직임만 허용하는 반면, POT-PTFE 베어링은 선형 슬라이딩과 회전력을 모두 처리하도록 설계되어 더 복잡한 구조에 필수적입니다.

기본 원칙: 왜 PTFE인가?

두 가지 유형을 비교하기 전에, 이러한 중요한 응용 분야에서 PTFE가 재료로 선택되는 이유를 이해하는 것이 중요합니다. PTFE의 특성은 교량 및 건물과 같은 대형 구조물에 내재된 엄청난 힘과 미묘한 움직임을 관리하는 데 고유하게 적합합니다.

PTFE의 고유한 특성

PTFE는 젖은 얼음 위 젖은 얼음과 자주 비교되는 매우 낮은 마찰 계수를 가지고 있습니다. 이를 통해 거대한 구조 부품이 최소한의 저항으로 서로 위에서 미끄러질 수 있습니다.

또한 자체 윤활성이 있으며 화학적으로 불활성이고 넓은 온도 범위에서 성능을 발휘할 수 있습니다. 이는 외부 윤활이나 유지 보수 없이도 신뢰성과 수명을 보장합니다.

구조 공학에서의 역할

대형 구조물은 정적이지 않습니다. 열 팽창 및 수축, 풍하중, 교통 진동, 심지어 지진 활동으로 인한 움직임을 수용해야 합니다.

구조 베어링은 이러한 움직임이 안전하게 발생하도록 허용하여 구조 자체 내부에 파괴적인 응력이 축적되는 것을 방지하는 중요한 인터페이스입니다.

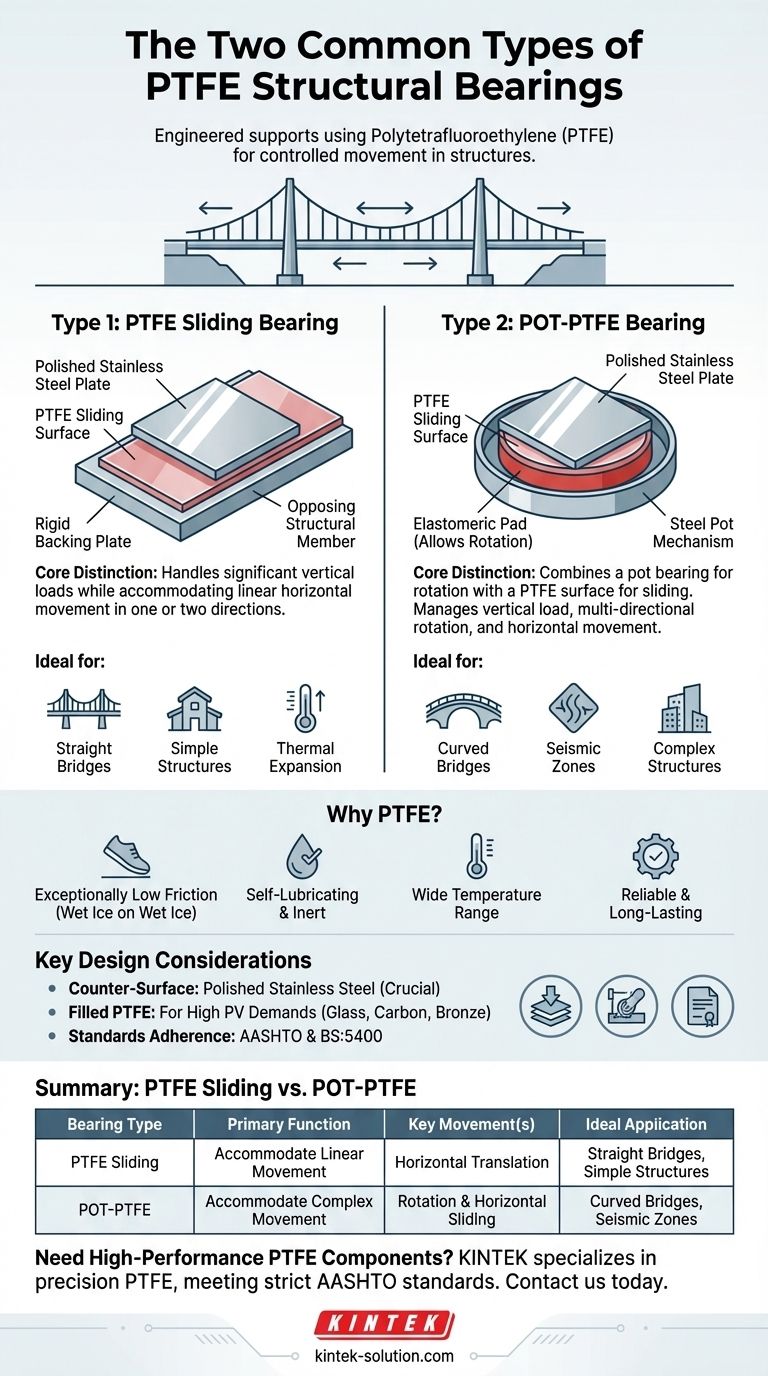

PTFE 구조 베어링의 두 가지 일반적인 유형은 무엇입니까? 슬라이딩 베어링 대 POT 베어링 설명

두 가지 베어링 유형 구별하기

두 베어링 모두 움직임을 용이하게 하기 위해 PTFE 표면을 사용하지만, 내부 구성이 기능과 응용 분야를 결정합니다.

유형 1: PTFE 슬라이딩 베어링

이것은 가장 간단한 설계입니다. 단단한 지지판에 접합된 PTFE 시트로 구성됩니다.

광택 처리된 스테인리스 스틸판이 PTFE 표면 위에 놓이고 반대쪽 구조 부재에 부착됩니다. 구조물이 움직일 때, 강철판은 PTFE 위를 부드럽게 미끄러집니다.

이 베어링은 상당한 수직 하중을 처리하는 동시에 한 방향 또는 두 방향으로 수평 또는 병진 이동을 수용하도록 설계되었습니다.

유형 2: POT-PTFE 베어링

이것은 더 복잡한 다중 구성 요소 시스템입니다. "팟" 베어링의 기능과 PTFE 슬라이딩 표면을 결합합니다.

이 "팟"은 밀봉된 탄성 패드가 들어 있는 얕은 강철 실린더입니다. 이 패드는 볼-소켓 조인트처럼 모든 방향으로 회전이나 기울임을 허용하는 역할을 합니다.

그런 다음 단순한 슬라이딩 베어링과 동일한 수평 슬라이딩 기능을 제공하기 위해 팟 메커니즘 위에 PTFE 층이 통합됩니다. 그 결과 수직 하중, 다방향 회전 및 수평 움직임을 모두 처리하는 베어링이 탄생합니다.

주요 설계 고려 사항 이해

이러한 베어링의 성능은 PTFE 자체에만 국한되지 않습니다. 재료 및 표준 준수를 포함한 전체 시스템은 안전과 성능에 매우 중요합니다.

카운터 표면의 중요성

베어링의 효율성은 PTFE와 그 위를 미끄러지는 판 사이의 상호 작용에 달려 있습니다.

이것이 거의 항상 광택 처리된 스테인리스 스틸판이 짝을 이루는 표면으로 사용되는 이유입니다. 그 매끄러움과 부식 방지성은 수십 년 동안 시스템의 낮은 마찰 특성을 유지하는 데 필수적입니다.

충전 PTFE의 역할

특히 높은 압력 및 속도(PV) 요구 사항이 있는 응용 분야의 경우 표준 PTFE로는 충분하지 않을 수 있습니다.

이러한 경우 유리 섬유, 탄소 또는 청동과 같은 첨가제가 포함된 충전 PTFE가 사용됩니다. 이러한 충전재는 재료의 압축 강도와 내마모성을 향상시켜 변형 없이 더 극한의 하중을 처리할 수 있도록 합니다.

엔지니어링 표준 준수

구조 베어링의 설계 및 사양은 엄격한 엔지니어링 코드를 따릅니다.

AASHTO(미국 주 고속도로 및 교통 공무원 협회) 및 BS:5400(영국 표준)과 같은 표준은 이러한 중요한 구성 요소가 하중 용량, 움직임 및 내구성에 대한 엄격한 요구 사항을 충족하도록 보장합니다.

목표에 맞는 올바른 선택

올바른 베어링 유형을 선택하는 것은 구조 설계의 기본 결정이며, 구조의 거동과 수명에 직접적인 영향을 미칩니다.

직선 교량 또는 단순 구조물의 선형 열 팽창 수용이 주요 초점인 경우: 표준 PTFE 슬라이딩 베어링은 직접적이고 안정적이며 비용 효율적인 솔루션을 제공합니다.
곡선 교량 또는 지진 구역과 같이 회전 및 처짐을 포함한 복잡한 움직임을 수용하는 것이 주요 초점인 경우: 다방향 힘을 안전하게 처리하기 위해 POT-PTFE 베어링이 필수적인 선택입니다.

올바른 베어링을 선택하면 구조물이 설계된 대로 움직일 수 있도록 보장하여 응력 집중을 방지하고 장기적인 무결성을 보장합니다.

요약표:

베어링 유형	주요 기능	주요 움직임	이상적인 응용 분야
PTFE 슬라이딩 베어링	선형 움직임 수용	수평 이동	열 팽창이 있는 직선 교량, 단순 구조물
POT-PTFE 베어링	복잡한 움직임 수용	회전 및 수평 슬라이딩	곡선 교량, 지진 구역, 복잡한 구조물
