근본적으로, 고급 립 씰의 두 가지 주요 유형은 PTFE 금속 케이스 씰과 올 폴리머 씰입니다. 핵심적인 차이점은 구조에 있습니다. 금속 케이스 씰은 구조용 금속 케이싱에 조립된 가공된 PTFE 씰링 립으로 구성되는 반면, 올 폴리머 씰은 금속 부품 없이 단일 폴리머 재료 조각에서 완전히 가공됩니다.
금속 케이스 씰과 올 폴리머 씰 사이의 선택은 구조적 관습과 특수 성능 사이의 결정입니다. 금속 케이스는 기존 설치를 위한 강성을 제공하는 반면, 올 폴리머 설계는 금속이 고장의 원인이 될 수 있는 애플리케이션에서 금속을 완전히 제거합니다.
두 가지 씰 설계 해부
각 씰 유형의 물리적 구성을 이해하는 것이 고유한 성능 특성과 이상적인 사용 사례를 파악하는 열쇠입니다.
PTFE 금속 케이스 씰
금속 케이스 씰은 복합 부품입니다. PTFE와 같은 재료로 정밀하게 가공된 씰링 요소, 즉 "립"이 특징입니다.
이 가공된 립은 성형된 판금 케이싱에 압입됩니다. 이 케이싱은 하우징에 설치 및 유지를 위해 필요한 구조적 강성을 제공합니다.
많은 일반적인 탄성체 씰과 달리 이러한 설계는 일반적으로 확장 스프링을 사용하지 않습니다. 대신 필요한 씰링력을 생성하기 위해 립의 엔지니어링된 신축성과 금속 케이싱의 굽힘 반경에 의존합니다.
올 폴리머 씰
올 폴리머 씰은 보다 전문화된 설계 철학을 나타냅니다. 씰 본체와 씰링 립을 포함한 전체 씰은 고성능 폴리머의 단일 빌렛에서 가공됩니다.
이 단일체 구조는 씰 어셈블리에서 금속을 완전히 제거합니다.
이 설계는 원래 폭발성 분위기에서 금속 대 금속 접촉이 위험한 스파크를 생성할 수 있는 민감한 군사 애플리케이션을 위해 개발되었습니다.
제조 방식이 중요한 이유
PTFE의 재료 특성은 이러한 고유한 제조 공정의 동인이며, 이는 성능과 비용 모두에 직접적인 영향을 미칩니다.
PTFE의 과제
PTFE는 뛰어난 내화학성과 온도 범위를 가진 불소수지이지만 사출 성형할 수 있는 재료는 아닙니다.
이러한 한계로 인해 표준 탄성체 씰에 일반적으로 사용되는 비용 효율적인 방법인 금속 케이스에 직접 성형하는 것이 불가능합니다.
정밀도 및 비용에 미치는 영향
결과적으로 PTFE 립은 케이싱에 조립되기 전에 별도의 고정밀 부품으로 가공되어야 합니다.
가공 및 정밀 압입의 이 다단계 프로세스는 단일 성형 작업보다 본질적으로 더 복잡하고 비용이 많이 듭니다. 고가의 원료 PTFE 재료와 가공 비용이 이러한 씰의 프리미엄 가격에 기여합니다.
성능 상충 관계 이해
각 씰 유형의 고유한 구조는 이상적인 작동 환경에서 명확한 구분을 만듭니다.
금속 케이스 PTFE 씰의 강점
금속 케이스 PTFE 씰은 기존 장비에서 동적 씰링의 한계를 뛰어넘기 위한 솔루션입니다.
다음과 관련된 애플리케이션에서 탁월합니다.
- 고속 표면 속도: 35m/s를 초과하는 속도에서 안정적으로 작동 가능.
- 극심한 온도: -53°C에서 232°C(-63°F에서 450°F)에 이르는 광범위한 범위에서 무결성과 성능 유지.
- 공격적인 매체: PTFE의 고유한 불활성으로 인해 표준 탄성체를 열화시키는 화학 물질 및 유체에 대한 내성.
올 폴리머 설계의 이점
올 폴리머 씰의 주요 이점은 금속이 완전히 없다는 것입니다. 이는 금속 케이스 자체가 부담이 될 때 더 나은 선택입니다.
주요 응용 분야는 다음과 같습니다.
- 폭발성 분위기: 비스파크 특성은 안전에 중요합니다.
- 고도로 부식성이 있는 환경: 공격적인 화학 물질에 노출되었을 때 금속 케이스가 부식될 위험 제거.
- 특수 하우징: 표준 금속 케이스가 맞지 않는 고유한 형상에 대해 설계될 수 있습니다.
애플리케이션을 위한 올바른 선택
올바른 씰을 선택하려면 씰의 기본 설계를 시스템의 주요 요구 사항과 일치시켜야 합니다.
- 주요 초점이 표준 장비에서의 고속 또는 고온 성능인 경우: PTFE 금속 케이스 씰의 견고하고 입증된 설계가 가장 안정적인 선택입니다.
- 주요 초점이 폭발성 환경에서의 안전 또는 극도로 부식성이 있는 매체와의 호환성인 경우: 올 폴리머 씰은 금속 부품과 관련된 위험을 완전히 제거하는 유일한 옵션입니다.
- 주요 초점이 비용에 민감한 일반적인 애플리케이션인 경우: 케이스에 직접 성형할 수 있는 기존의 탄성체 립 씰이 종종 더 경제적인 솔루션입니다.
조립된 씰 구조와 단일체 씰 구조 간의 이러한 구분을 이해하면 안전과 장기적인 신뢰성을 모두 보장하는 솔루션을 지정할 수 있습니다.
요약표:
| 특징 | PTFE 금속 케이스 씰 | 올 폴리머 씰 |
|---|---|---|
| 구조 | 금속 케이싱에 조립된 가공 PTFE 립 | 단일 폴리머 조각에서 전체 가공 |
| 주요 이점 | 고속/고온 애플리케이션을 위한 구조적 강성 | 비 스파크, 내식성, 금속 부품 없음 |
| 이상적인 용도 | 기존 장비, 극한 온도(최대 450°F), 고속 | 폭발성 분위기, 고도로 부식성이 있는 환경, 특수 하우징 |
| 비용 요인 | 정밀 가공 및 조립으로 인해 더 높음 | 특정 안전/성능 요구 사항을 위한 특수 설계 |
고성능 PTFE 씰 솔루션이 필요하십니까?
귀하의 애플리케이션이 금속 케이스 PTFE 씰의 강력한 성능을 요구하든 올 폴리머 설계의 특수 안전을 요구하든 KINTEK은 제공할 전문 지식을 보유하고 있습니다.
당사는 가장 까다로운 산업을 위해 씰, 라이너 및 실험 기구를 포함한 정밀 PTFE 부품을 제조합니다.
- 반도체 및 실험실 장비(극도의 내화학성 요구)
- 의료 및 산업 애플리케이션(신뢰할 수 있고 오래 지속되는 성능 필요)
- 특수 산업(비 스파크 또는 내식성 특성이 중요한 경우)
당사의 맞춤 제작 서비스는 초기 프로토타입부터 대량 생산 실행까지 필요한 정확한 씰을 얻을 수 있도록 보장합니다. 당사는 모든 구성 요소에서 정밀도와 성능을 우선시합니다.
오늘 엔지니어링 팀에 문의하여 특정 요구 사항에 대해 논의하고 애플리케이션의 고유한 과제에 맞는 솔루션을 얻으십시오.

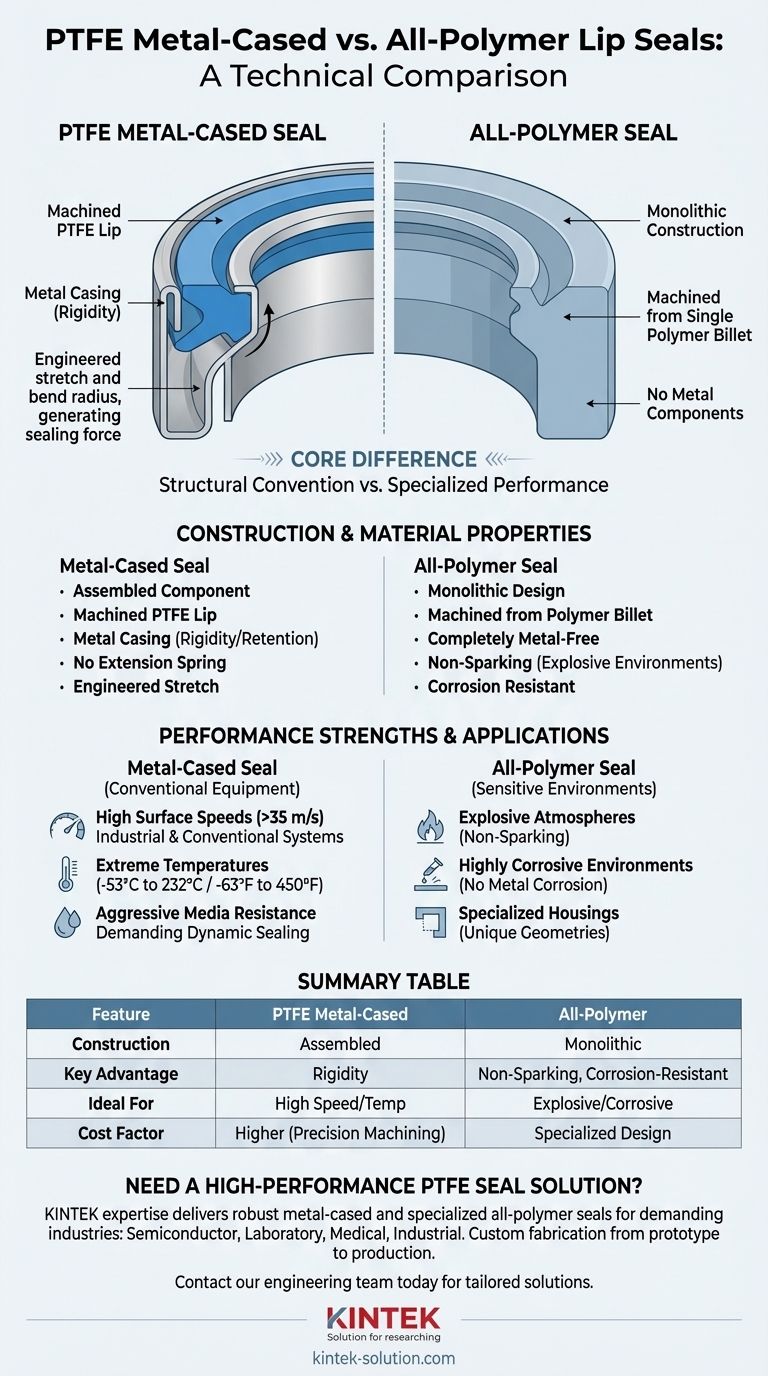

시각적 가이드
