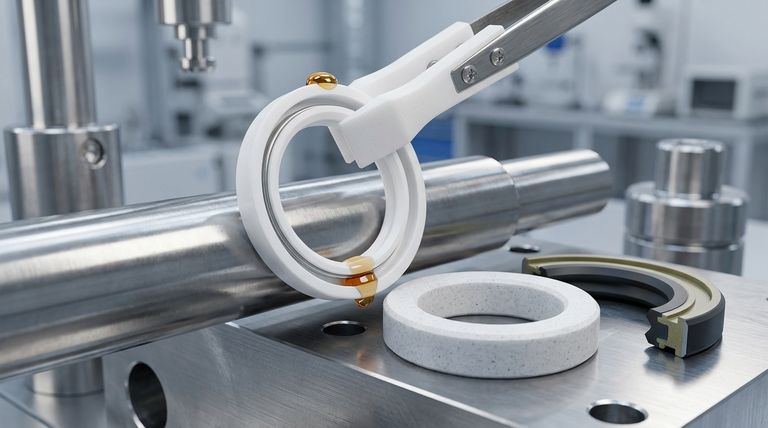

PTFE 오일 씰의 가장 일반적인 구조 설계는 스프링 장착형 씰, 충전재 첨가형(또는 변형된) PTFE 씰, 다중 립 복합 씰입니다. 각 설계는 폴리테트라플루오로에틸렌(PTFE)의 고유한 특성을 전략적으로 활용하여 극한의 온도, 공격적인 화학 물질 또는 기존 고무 씰이 실패하는 고속 회전과 같은 특정 밀봉 문제를 해결합니다.
PTFE 씰의 구조 설계는 일률적인 해결책이 아닙니다. 이는 특정 재료 특성을 향상시키거나 고유한 한계를 보완하기 위한 의도적인 엔지니어링 선택으로, 까다로운 응용 분야에서 안정적인 성능을 보장합니다.
PTFE가 최고의 밀봉 재료인 이유
특정 설계를 자세히 살펴보기 전에 PTFE가 선택되는 이유를 이해하는 것이 중요합니다. 핵심 특성은 PTFE를 까다로운 환경에 독특하게 적합하게 만듭니다.
탁월한 내열성
PTFE는 일반적으로 -200°C에서 260°C(-328°F에서 500°F)에 이르는 매우 넓은 온도 범위에서 무결성과 성능을 유지합니다. 이는 극한의 열이나 극저온을 포함하는 응용 분야에 이상적입니다.
뛰어난 화학적 불활성
이 재료는 공격적인 오일, 산, 용매 및 산업용 유체를 포함한 대부분의 화학 물질의 공격에 사실상 면역입니다. 이는 씰이 유해 물질에 노출되었을 때 열화되거나 팽창하지 않도록 보장합니다.
극도로 낮은 마찰
PTFE는 모든 고체 재료 중에서 마찰 계수가 가장 낮습니다. 이러한 자체 윤활 특성은 씰과 회전축 모두의 마모를 극적으로 줄여 전체 시스템의 작동 수명을 연장합니다.
건식 작동에 대한 적합성
낮은 마찰 특성으로 인해 PTFE 씰은 거의 또는 전혀 윤활 없이 작동할 수 있습니다. 오일 필름이 없을 수 있는 장기간의 정지 후 즉각적인 재시동 시에도 효과적으로 기능할 수 있습니다.
일반적인 PTFE 씰 설계 분석
각 구조 설계는 특정 작동 요구 사항에 맞게 성능을 최적화하기 위해 기본 PTFE 링을 수정합니다.
스프링 장착형 설계
이 구조는 정밀 가공된 PTFE 립과 스테인리스 스틸 스프링 장착부를 특징으로 합니다. 스프링은 밀봉 립에 지속적이고 집중된 방사형 힘을 제공합니다.
이 힘은 낮은 압력에서도 단단한 밀봉을 보장하고, 시간이 지남에 따른 재료 마모를 보상하며, 열 팽창 및 수축을 수용합니다. 이는 고압 및 동적 응용 분야를 위한 최고의 설계입니다.
충전재 첨가형(변형된) PTFE 설계
이 설계에서는 기본 PTFE 재료에 충전재를 첨가하여 특정 기계적 특성을 향상시킵니다. 기본 PTFE는 비교적 부드러운 재료이며, 충전재는 복원력을 향상시킵니다.
일반적인 충전재에는 강성 향상을 위한 유리 섬유, 열전도율 및 내마모성 향상을 위한 흑연, 강도 및 크리프 저항성 향상을 위한 청동 분말이 포함됩니다. 이 설계는 씰 재료 자체를 연마 조건이나 높은 부하를 견딜 수 있도록 맞춤화합니다.
다중 립 복합 설계
이것은 여러 재료의 장점을 결합한 하이브리드 솔루션입니다. 일반적으로 저마찰 PTFE로 만들어진 주 밀봉 립과 고무와 같은 보다 전통적인 엘라스토머로 만들어진 보조 립을 특징으로 합니다.
PTFE 립은 축에 대한 동적 밀봉을 처리하는 반면, 고무 립은 방진 또는 오염물 배제 장치 역할을 합니다. 이 설계는 먼지가 많거나 더러운 환경에서 기계를 보호하는 데 이상적입니다.
상충 관계 이해
PTFE 씰은 강력하지만 고려해야 할 사항이 없는 것은 아닙니다. 이러한 한계를 이해하는 것이 성공적인 구현의 핵심입니다.
제한된 탄성
고무와 달리 PTFE는 본질적으로 탄성이 없습니다. 원래 모양으로 쉽게 "되돌아오지" 않습니다. 이것이 바로 설계에 종종 스프링 또는 기타 장착부가 포함되어 일관된 밀봉력을 제공하는 이유입니다.
높은 열팽창
PTFE는 온도 변화에 따라 대부분의 금속보다 더 많이 팽창하고 수축합니다. 씰 및 하드웨어 설계는 적절한 밀봉력을 유지하고 고장을 방지하기 위해 이러한 차등 팽창을 고려해야 합니다.
제조 복잡성
고성능 PTFE 씰을 생산하는 데는 성형, 압출, 경화 및 CNC 가공과 같은 정밀 공정이 포함됩니다. 이러한 복잡성으로 인해 표준 엘라스토머 씰에 비해 비용이 더 많이 들 수 있습니다.
올바른 설계 선택 방법
특정 응용 분야에서 장기적인 신뢰성을 보장하려면 올바른 씰 구조를 선택하는 것이 중요합니다.
- 고압 밀봉 또는 넓은 온도 변화가 주요 관심사인 경우: 스프링 장착형 설계는 이러한 조건에서 안정적인 밀봉을 유지하는 데 필요한 일관된 힘을 제공합니다.
- 높은 마모 또는 연마성 매체에 대한 내구성이 주요 관심사인 경우: 유리 섬유 또는 청동과 같은 보강재가 있는 충전재 첨가형 PTFE 씰은 우수한 기계적 강도를 제공합니다.
- 외부 오염 방지가 주요 관심사인 경우: 다중 립 복합 설계는 먼지, 오물 및 습기에 대한 탁월한 장벽을 제공합니다.
- 절대적인 화학적 호환성이 주요 관심사인 경우: 순수 또는 특수 배합된 PTFE로 만든 씰은 공격적인 유체에 대한 가장 높은 수준의 저항성을 제공합니다.
궁극적으로 올바른 PTFE 씰 설계를 선택하는 것은 잠재적인 고장 지점을 탁월한 신뢰성을 갖춘 구성 요소로 변화시킵니다.
요약표:
| 설계 유형 | 주요 특징 | 주요 응용 분야 |
|---|---|---|
| 스프링 장착형 | 일정한 힘을 위한 스테인리스 스틸 스프링 | 고압 및 동적 응용 분야 |
| 충전재 첨가형 PTFE | 유리 또는 청동과 같은 재료로 보강됨 | 높은 마모, 연마성 또는 고부하 조건 |
| 다중 립 복합형 | PTFE 주 립 + 엘라스토머 보조 립 | 오염물 배제가 필요한 더러운 환경 |
귀하의 응용 분야를 위한 고성능 PTFE 씰이 필요하십니까?
까다로운 환경에서 신뢰성을 보장하려면 올바른 구조 설계를 선택하는 것이 중요합니다. KINTEK의 전문가는 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 실험실 기구를 포함한 정밀 PTFE 부품 제조를 전문으로 합니다.
다음과 같은 도움을 드릴 수 있습니다.
- 귀하의 특정 온도, 압력 및 화학 요구 사항에 최적의 설계(스프링 장착형, 충전재 첨가형 또는 다중 립)를 선택합니다.
- 시제품부터 대량 주문까지 맞춤 제작하여 완벽한 핏과 기능을 보장합니다.
- 귀사 장비의 씰 수명과 성능을 향상시키기 위해 재료 전문 지식을 활용합니다.
솔루션을 설계해 봅시다. 상담을 위해 지금 바로 KINTEK에 문의하십시오.

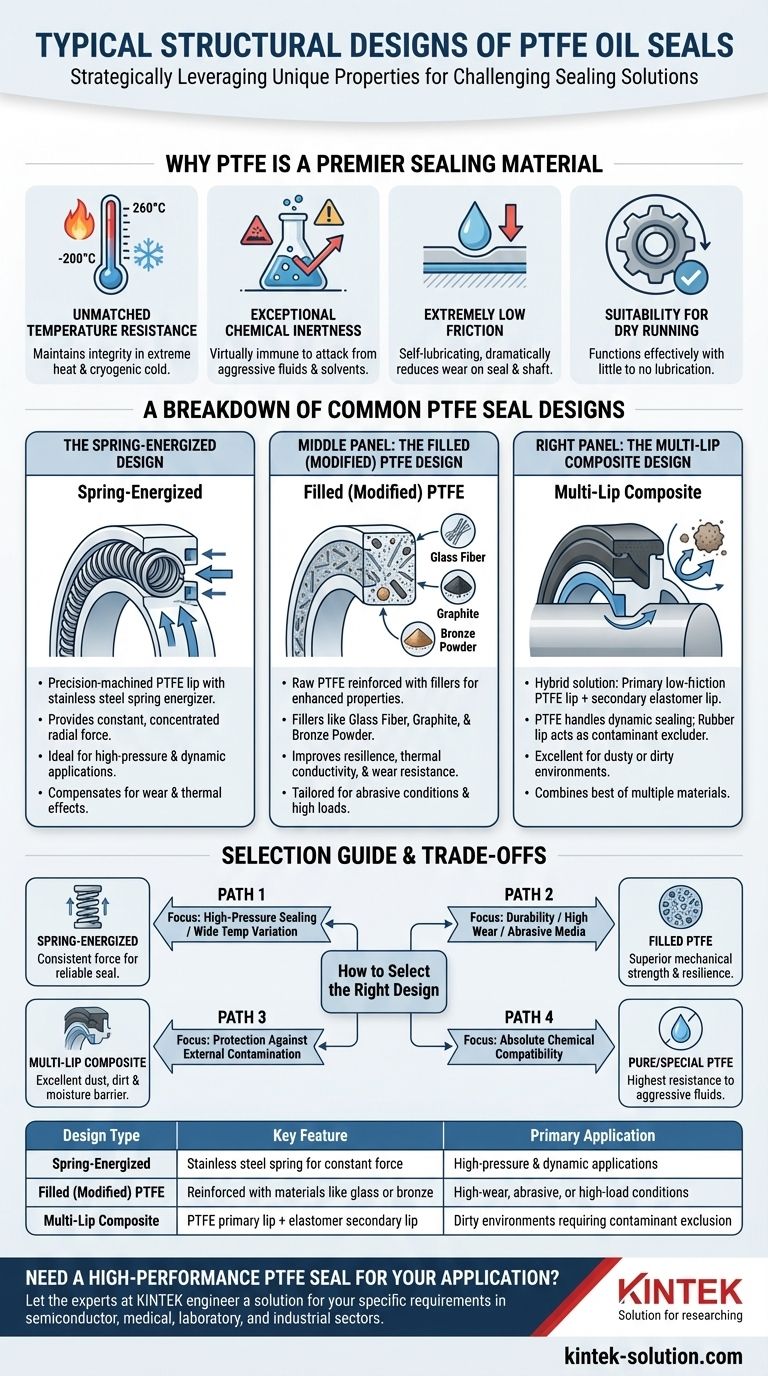

시각적 가이드
