요약하자면, 표준 POT-PTFE 베어링은 제어된 환경 내에서 고하중, 저이동 응용 분야를 위해 설계되었습니다. 이 베어링은 일반적으로 -10°C에서 +50°C 사이의 온도 범위에서 작동하며, 최대 0.025 라디안의 회전을 수용할 수 있으며, 직경은 최대 1500mm까지 제조될 수 있습니다. 특정 PTFE 충전재 재료에 따라 40MPa를 초과하는 엄청난 베어링 압력을 견딜 수 있습니다.
핵심 원리는 POT-PTFE 베어링이 특정 환경 조건에서 엄청난 압력과 약간의 회전 운동을 관리하도록 설계되었다는 것입니다. 이들의 신뢰성은 임계 PTFE 표면의 조기 마모를 방지하기 위해 이러한 작동 한계를 준수하는 데 달려 있습니다.
핵심 작동 매개변수 정의
POT-PTFE 베어링을 올바르게 지정하거나 평가하려면 주요 작동 경계를 이해해야 합니다. 각 매개변수는 성능 및 구조적 무결성의 중요한 측면을 정의합니다.
온도 범위
이러한 베어링의 표준 작동 온도는 -10°C에서 +50°C(14°F에서 122°F) 사이입니다. 이 범위는 교량 및 대형 건물과 같은 구조물의 대다수 환경 조건을 포괄합니다. 이 범위를 벗어나 작동하면 PTFE 및 탄성 패드의 재료 특성이 손상될 수 있습니다.
하중 용량 및 압력
POT-PTFE 베어링은 극도로 높은 수직 하중을 위해 설계되었습니다. 40MPa(메가파스칼) 이상의 압력을 견딜 수 있는 능력은 주요 특징입니다. 이는 강철 "포트" 내부에 밀봉된 탄성 패드 덕분에 가능하며, 압력 하에서 유체처럼 거동하여 압착되지 않고도 회전을 허용합니다.
회전 용량
이러한 베어링은 지속적인 또는 높은 각도 회전을 위한 것이 아닙니다. 하중 하에서 구조적 변형으로 인해 발생하는 작고 느린 회전 운동을 수용하도록 설계되었습니다. 일반적인 한계인 0.025 라디안(약 1.43도)은 대부분의 대규모 구조 응용 분야에 충분합니다.
물리적 규모
직경이 최대 1500mm(약 59인치)까지 제공되는 이 구성 요소는 대규모 프로젝트를 위해 제작되었습니다. 크기는 지탱해야 하는 하중 및 수용해야 하는 변위와 직접적으로 관련이 있습니다.
결정적인 요소: PTFE 성능
강철 포트 어셈블리가 엄청난 수직 하중을 처리하는 동안, 베어링이 병진 운동과 저마찰 회전을 허용하는 능력은 전적으로 폴리테트라플루오로에틸렌(PTFE) 층에 달려 있습니다.
PTFE 거동 이해
극도로 낮은 마찰 계수로 알려진 PTFE는 적당한 하중과 느린 속도에서 가장 잘 작동합니다. 고속 응용 분야를 위해 설계되지 않았습니다.
PV 값의 중요성
베어링 설계에서 PV 값(압력 × 속도)은 중요한 성능 지표입니다. 이는 베어링 표면에 대한 하중과 속도의 복합적인 영향을 나타냅니다. 모든 재료에는 열 발생과 마모가 급격히 증가하는 최대 PV 한계가 있습니다.
실제 적용에서 중요한 이유
교량 베어링의 경우 "속도"는 열 팽창/수축 또는 구조적 변형의 느린 속도입니다. 속도는 낮지만 압력은 엄청납니다. PV 값에 대한 제조업체의 지침을 따라야 가속화된 마모를 방지하고 베어링의 장기 서비스 수명을 보장할 수 있습니다.
절충점 및 한계 이해
어떤 엔지니어링 구성 요소도 한계가 없는 것은 아닙니다. 이러한 한계를 인지하는 것은 장기적인 구조적 안전과 성능을 보장하는 데 중요합니다.
온도 민감도
지정된 온도 범위를 벗어나 작동하면 문제가 발생할 수 있습니다. 극심한 추위는 PTFE를 더 부서지게 만들 수 있으며, 과도한 열은 열화 가속화 및 저마찰 특성 손실 가능성으로 이어질 수 있습니다.
오염 위험
PTFE 표면의 저마찰 성능은 깨끗하게 유지되는지에 크게 좌우됩니다. 슬라이딩 표면 사이에 먼지, 모래 또는 화학적 오염 물질이 유입되면 PTFE에 흠집이 생기고 마찰이 증가하며 움직임이 방해될 수 있습니다.
마모 및 서비스 수명
PV 값을 포함한 설계 한계를 초과하면 PTFE 층이 조기에 마모됩니다. 이는 제어된 움직임을 허용하는 베어링의 주요 기능을 손상시켜 의도하지 않은 응력을 주요 구조물로 전달할 수 있습니다.
응용 분야에 적합한 선택
올바른 베어링 사양을 선택하는 것은 지지하는 구조물의 건전성과 수명에 기본이 됩니다.
- 온대 기후의 표준 교량 또는 건물에 중점을 두는 경우: 표준 POT-PTFE 베어링의 일반적인 작동 매개변수는 거의 확실하게 필요에 적합합니다.
- 극한 기후 또는 특이한 움직임 요구 사항이 있는 구조물에 중점을 두는 경우: 특정 설계 기준을 충족하기 위해 변형된 PTFE 충전재 또는 다른 엘라스토머와 같은 특수 재료를 탐색하려면 제조업체와 직접 상담해야 합니다.
궁극적으로 이러한 작동 경계를 이해하는 것은 구조물이 앞으로 수십 년 동안 설계된 대로 움직일 수 있도록 보장하는 첫 번째 단계입니다.
요약표:
| 매개변수 | 일반 범위 | 주요 세부 정보 |
|---|---|---|
| 온도 | -10°C ~ +50°C | 교량 및 건물의 표준 환경 조건. |
| 베어링 압력 | > 40 MPa | 극도로 높은 수직 하중을 위해 설계됨. |
| 회전 용량 | 최대 0.025 라디안 | 작은 구조적 변형을 수용하며 지속적인 회전은 아님. |
| 직경 | 최대 1500 mm | 대규모 프로젝트에 적합함. |
KINTEK의 정밀 엔지니어링된 POT-PTFE 베어링으로 프로젝트의 수명을 보장하십시오.
씰 및 맞춤형 베어링을 포함한 고성능 PTFE 구성 요소 제조에 대한 당사의 전문 지식은 반도체, 의료, 실험실 및 산업 부문에 매우 중요합니다. 당사는 프로토타입부터 대량 주문까지 정확한 사양을 충족하기 위해 정밀 생산을 우선시합니다.
귀하의 특정 응용 요구 사항에 대해 논의하고 귀하의 설계가 안전하고 안정적인 매개 변수 내에서 작동하는지 확인합시다.

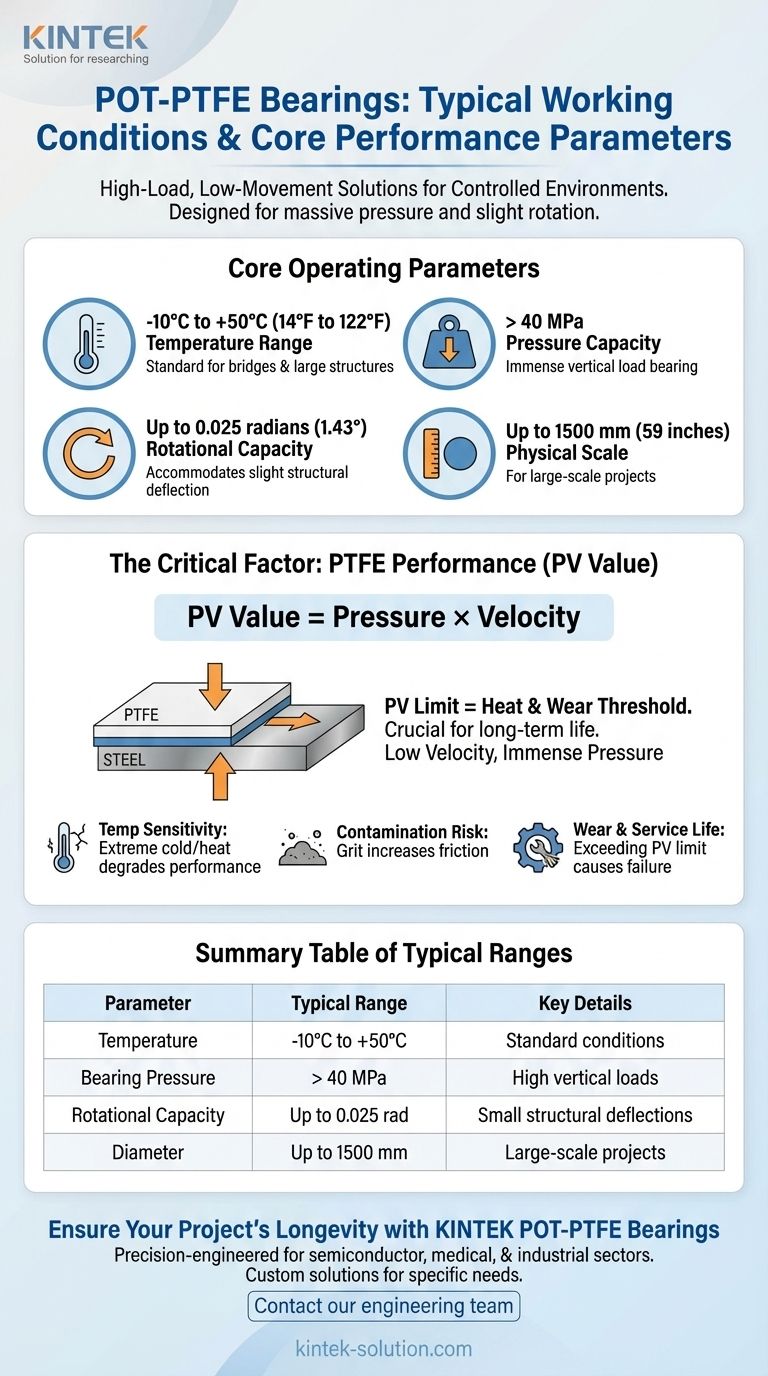

시각적 가이드
