본질적으로 TFE 캡슐화 개스킷은 공격적인 화학 물질에 대해 안정적인 씰링이 필요하거나 고순도 시스템에서 사용됩니다. 이들은 화학 공정, 대량 액체 이송 및 제약 제조에서 플랜지 및 연결부를 밀봉하는 데 사용되는 솔루션으로, PTFE의 화학적 불활성과 고무 코어의 유연성을 효과적으로 결합합니다.
TFE 캡슐화 개스킷의 핵심 장점은 이중적인 특성입니다. PTFE 외피의 거의 보편적인 내화학성을 제공하는 동시에 내부 엘라스토머 코어(실리콘 또는 바이톤 등)를 사용하여 단단한 PTFE 개스킷이 부족한 탄력 있고 낮은 응력의 씰링을 제공합니다.
문제점: 캡슐화가 필요한 이유
캡슐화 개스킷의 가치를 이해하려면 먼저 단독으로 사용될 때 구성 요소의 한계를 이해해야 합니다.
표준 엘라스토머의 약점
표준 고무 개스킷은 낮은 볼트 하중에서 우수한 유연한 씰링을 제공합니다. 그러나 공격적인 용매, 산 및 산업용 화학 물질에 의한 화학적 공격에 매우 취약하여 팽창, 열화 및 최종적인 씰 파손으로 이어집니다.
단단한 PTFE의 과제
단단한 PTFE(테플론)는 거의 모든 화학 물질에 대해 불활성이고 내성이 있는 것으로 유명합니다. 문제는 이것이 압력 하에서 영구적으로 "크리프"하거나 변형되는 경향이 있는 단단한 재료라는 것입니다. 즉, 압축되면 다시 튀어 오르지 않습니다. 이로 인해 씰을 생성하기 위해 매우 높은 볼트 토크가 필요하며 압력이나 온도 변화가 있는 응용 분야에는 적합하지 않습니다.
"두 가지 장점의 결합" 솔루션
캡슐화 개스킷은 부드럽고 탄력 있는 엘라스토머 코어를 얇고 보호적인 TFE(FEP와 같은 PTFE 유형) 쉘 내부에 배치하여 이러한 문제를 해결합니다. TFE 쉘은 화학적 접촉을 처리하고 내부 코어는 훨씬 적은 힘으로 단단하고 안정적인 씰을 유지하는 데 필요한 "탄성"을 제공합니다.
주요 산업 및 특정 사용 사례
이러한 고유한 구조는 TFE 캡슐화 개스킷을 여러 중요한 산업에서 필수적으로 만듭니다.
화학 공정 및 대량 이송
이것이 주요 응용 분야입니다. 이 개스킷은 트럭에서 저장 탱크로, 저장소에서 공정 영역으로 물질을 이송할 때 연결부를 밀봉하는 데 광범위하게 사용됩니다. 또한 섬세한 플랜지에 손상을 방지하기 위해 낮은 힘으로 씰링하는 능력 때문에 유리 라이닝 장비에도 중요합니다.
석유 및 석유화학
석유 산업에서 이 개스킷은 서비스 스테이션으로의 배송을 처리하며 그리스, 오일 혼합 및 첨가제 혼합을 위한 장비에 사용됩니다. 광범위한 탄화수소 및 용매에 대한 내성이 중요합니다.
제약, 식품 및 음료
여기서는 순도가 가장 중요합니다. TFE 쉘의 논스틱(non-stick)하고 위생적인 표면은 오염을 방지하고 청소를 용이하게 합니다. 이들은 원료 의약품 혼합, 화장품 산업에서 향수 및 오일 이송, 양조 응용 분야에 사용됩니다.
특수 제조
기타 일반적인 용도로는 페인트 및 염료 혼합 시스템의 연결부 밀봉, 플라스틱 제조에서 액체 및 수지 혼합, 산업용 인쇄 및 마킹 장비의 호스 커넥터 밀봉 등이 있습니다.
상충 관계 이해
매우 효과적이지만 캡슐화 개스킷은 특정 한계를 가진 전문화된 솔루션입니다.
마모성 매체에는 적합하지 않음
얇은 TFE 캡슐화는 내화학성을 위해 설계되었으며 물리적 마모를 위한 것이 아닙니다. 슬러리 또는 연마성 입자가 있는 유체는 외부 층을 마모시켜 씰을 손상시키고 내부 코어를 노출시킬 수 있습니다.
온도 한계는 코어에 따라 결정됨
개스킷의 전체 온도 등급은 TFE 쉘이 아닌 엘라스토머 코어에 의해 결정됩니다. 실리콘 코어는 더 넓은 온도 범위(-75°F ~ +400°F)에 적합한 반면, 바이톤 코어는 압축 영구 줄음률(compression set)은 더 낫지만 더 좁은 범위(-15°F ~ +400°F)를 제공합니다.)
설치 민감성
TFE 쉘은 내구성이 있지만 파괴 불가능하지는 않습니다. 설치 시 플랜지 표면이 깨끗한지 확인하고 개스킷에 흠집이나 끼임이 생기지 않도록 주의해야 합니다. 이는 누출 경로를 만들 수 있습니다.
응용 분야에 맞는 올바른 선택
올바른 개스킷을 선택하려면 해당 기능을 시스템의 작동 요구 사항과 일치시켜야 합니다.
- 공격적인 화학 물질 밀봉 또는 고순도 보장에 중점을 두는 경우: TFE 캡슐화 개스킷의 거의 보편적인 내화학성과 위생적인 표면은 이상적인 선택입니다.
- 물이나 공기와 같은 비부식성 유체의 일반적인 밀봉에 중점을 두는 경우: 표준적이고 비용 효율적인 엘라스토머 개스킷으로 충분할 가능성이 높습니다.
- 공격적인 화학 물질 없이 극도의 고압 또는 고온에 중점을 두는 경우: 단단한 금속 또는 흑연 개스킷이 더 나은 성능과 크리프 저항성을 제공할 수 있습니다.
궁극적으로 TFE 캡슐화 개스킷을 선택하는 것은 다른 재료가 빠르게 실패할 환경에서 씰 무결성을 보장하기 위한 전략적 결정입니다.
요약표:
| 주요 특징 | 이점 | 일반적인 응용 분야 |
|---|---|---|
| TFE (PTFE) 쉘 | 거의 보편적인 내화학성 | 공격적인 용매 및 산 밀봉 |
| 엘라스토머 코어 | 낮은 응력, 탄력 있는 씰링 | 유리 라이닝 장비, 플랜지 연결부 |
| 위생적인 표면 | 오염 방지, 쉬운 청소 | 제약, 식품 및 음료 공정 |
| 중간 온도 범위 | 코어에 따라 결정됨 (예: 실리콘: -75°F ~ +400°F) | 대량 액체 이송, 석유화학 혼합 |
공격적인 화학 물질 또는 고순도 시스템에 대한 안정적인 씰링이 필요하십니까?
KINTEK은 맞춤형 TFE 캡슐화 개스킷을 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다. 당사는 반도체, 의료, 실험실 및 산업 분야에 서비스를 제공하며 프로토타입부터 대량 주문까지 정밀 씰을 공급합니다.
귀하의 특정 응용 분야에 대해 논의하고 우수한 씰링 성능을 보장하려면 지금 전문가에게 문의하십시오.

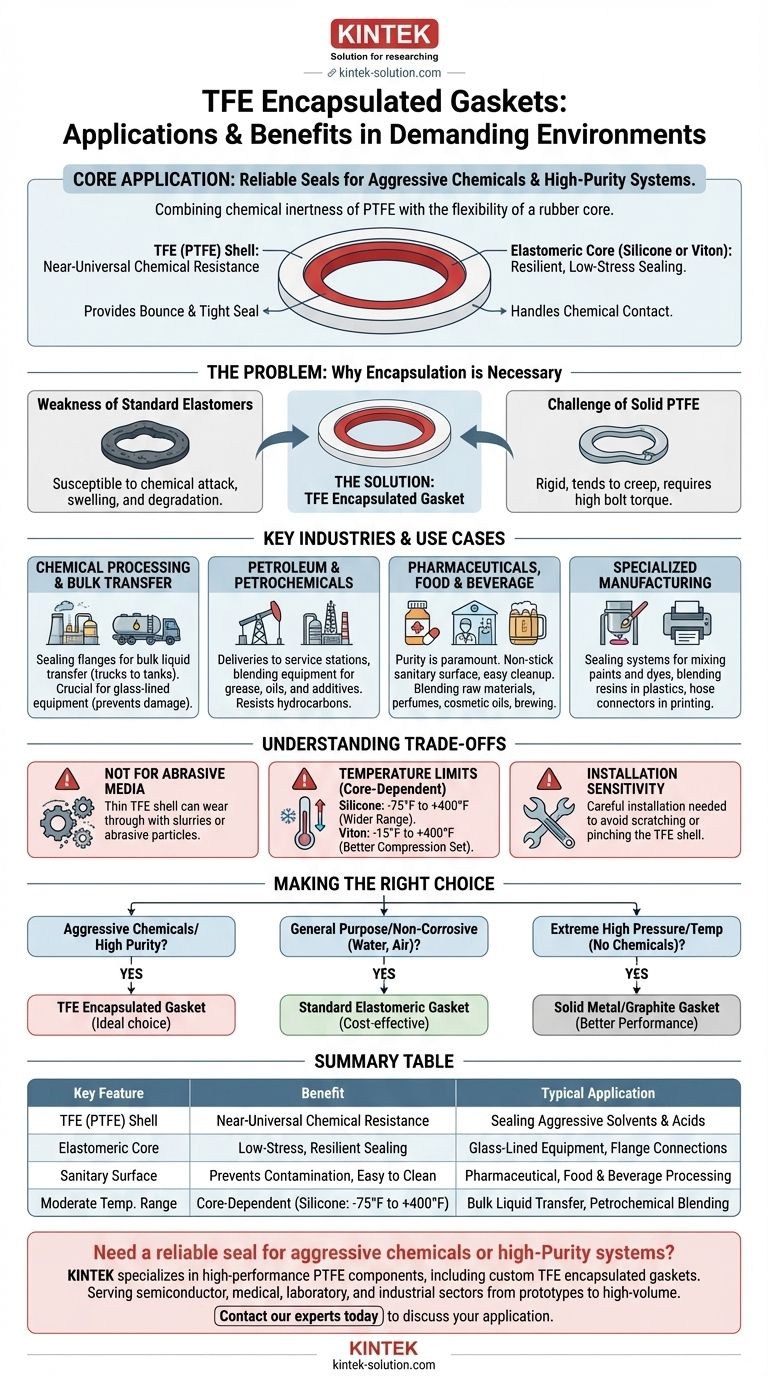

시각적 가이드
