Ptfe 가공과 관련된 어려움은 무엇인가요? 변형, 열, 미끄러짐 극복하기

PTFE 가공의 주요 어려움은 고유한 물리적 특성의 조합에서 비롯됩니다. 낮은 강도, 부드러움, 그리고 극도로 높은 열팽창 계수는 클램핑 압력과 열에 의해 변형되기 쉬워 정확한 치수 공차 유지를 어렵게 만듭니다.

폴리테트라플루오로에틸렌(PTFE) 가공의 핵심 과제는 역설적입니다. 이 재료는 부드럽고 자르기는 쉽지만, 불안정성 때문에 정확하게 자르기가 어렵습니다. 성공하려면 재료의 고유한 특성에 맞서는 전략이 아니라 이를 수용하는 전략이 필요합니다.

가공 어려움의 근본 원인

PTFE의 바람직한 특성(화학적 비활성 및 낮은 마찰력 등)은 정밀 가공을 어렵게 만드는 특성과 직접적으로 연결되어 있습니다. 이러한 근본 원인을 이해하는 것이 이를 극복하기 위한 첫 번째 단계입니다.

낮은 강도와 부드러움

PTFE는 인장 강도가 낮은 부드러운 폴리머입니다. 이는 도구가 적은 노력으로 재료를 제거할 수 있음을 의미하지만, 가공물이 쉽게 압축되거나 변형될 수 있음을 의미하기도 합니다.

클램핑 고정 장치나 절삭 공구 자체의 과도한 압력은 부품을 왜곡시킬 수 있습니다. 이러한 왜곡은 압력이 해제되고 재료가 원래 상태로 돌아올 때 비로소 부정확한 절삭으로 나타납니다.

높은 열팽창 계수

PTFE는 대부분의 금속이나 다른 플라스틱보다 온도 변화에 따라 훨씬 더 많이 팽창하고 수축합니다. 절삭 과정에서 발생하는 마찰은 국부적인 열을 발생시켜 재료를 팽창시킵니다.

가열되어 팽창된 부품을 특정 치수로 가공하면 냉각되면서 수축하여 최종 부품이 치수보다 작아지고 공차를 벗어나게 됩니다. 따라서 치수 정확도를 위해서는 열 관리가 매우 중요합니다.

응력 크리프 (콜드 플로우)

상온에서도 지속적인 압력 하에서 PTFE는 시간이 지남에 따라 "크리프(creep)"되거나 서서히 변형되는 경향이 있습니다.

이는 부품이 고정 장치에 장시간 고정되어 있으면 점차 모양이 변하여 가공 작업의 정확성을 떨어뜨릴 수 있음을 의미합니다. 이는 더 길거나 복잡한 가공 주기에서 특히 중요합니다.

극도의 미끄러움 (낮은 마찰)

PTFE의 악명 높은 낮은 마찰 계수는 단단히 고정하기 어렵게 만듭니다.

가공업체는 절삭 중 부품이 움직이는 것을 방지하기 위해 충분한 클램핑력을 사용하는 것과 부드러운 재료의 변형을 피하기 위해 너무 적은 힘을 사용하는 것 사이에서 끊임없이 균형을 잡아야 합니다. 이 섬세한 균형이 성공적인 결과를 얻는 열쇠입니다.

PTFE 가공과 관련된 어려움은 무엇인가요? 변형, 열, 미끄러짐 극복하기

정밀 가공을 위한 핵심 전략

이러한 어려움에 대처하기 위해 가공업체는 PTFE의 고유한 거동에 맞춘 특정 기술을 채택해야 합니다. 목표는 항상 응력, 열 및 움직임을 최소화하는 것입니다.

공구 및 절삭 매개변수

적절한 공구와 설정은 필수적입니다.

극도로 날카롭고 광택 처리된 절삭 공구, 가급적 고속도강(HSS) 또는 카바이드 재질을 사용하십시오. 날카로운 날은 재료를 밀어내는 대신 깨끗하게 전단하여 공구 압력과 열 발생을 줄입니다.

적당한 절삭 속도와 높은 이송 속도를 사용하십시오. 이 접근 방식은 재료를 빠르게 제거하여 열이 상당한 열팽창을 일으키기 전에 칩으로 전달되어 가공물에서 멀어지게 합니다.

클램핑 및 고정

가공물을 잡는 방식은 아마도 가장 중요한 요소일 것입니다.

최소한의 클램핑 압력으로 전체 지지를 제공하는 고정 장치를 사용하십시오. 압력을 두 지점에 집중시키는 표준 바이스 대신, 부하를 더 넓은 표면적으로 분산시키는 맞춤형 지그, 콜릿 또는 소프트 조(soft jaws)를 고려하십시오. 목표는 부품을 압착하지 않고 고정하는 것입니다.

제조 용이성을 위한 설계

가장 효과적인 전략은 종종 설계 단계에서 시작됩니다.

가능한 한 PTFE의 특성을 염두에 두고 부품을 설계하십시오. 응력 지점을 만들 수 있는 불필요하게 날카로운 내부 모서리를 피하고, 극단적인 조치 없이 달성 가능한 공차를 지정하십시오. 복잡한 기능을 단순화하면 가공의 어려움과 비용을 크게 줄일 수 있습니다.

상충 관계 이해하기

PTFE를 다루려면 그 한계를 인정하고 이상적인 결과와 실제 현실 사이의 균형을 맞추어야 합니다.

공차 대 비용 딜레마

PTFE 부품에서 매우 엄격한 공차를 달성하는 것은 가능하지만 전문적인 기술이 필요합니다. 숙련된 작업자, 통제된 환경이 필요하며 종종 더 느린 사이클 시간과 더 높은 불량률을 초래합니다. 귀하의 응용 분야가 추가 비용을 정당화하는지 판단해야 합니다.

과도한 클램핑의 위험

미끄러운 부품을 고정하려는 자연스러운 충동은 고정 장치를 더 조이는 것입니다. PTFE의 경우 이는 치명적인 실수입니다. 과도한 클램핑은 응력을 유발하고 변형을 일으켜 부품이 풀렸을 때 부정확한 결과를 보장합니다. 변형된 부품을 완성하는 것보다 부품이 약간 움직여 재가공하는 것이 낫습니다.

보이지 않는 적, 열

가공 과정의 모든 측면은 열 관리의 관점에서 보아야 합니다. 무딘 공구, 과도한 스핀들 속도 또는 공격적인 절삭은 모두 열팽창을 통해 부품의 최종 치수를 직접적으로 손상시키는 열을 발생시킵니다.

목표에 맞는 올바른 선택하기

귀하의 접근 방식은 부품의 특정 요구 사항에 맞게 조정되어야 합니다.

주요 초점이 대량 생산인 경우: 더 빠르고 안정적인 가공을 위해 넉넉한 공차와 단순한 형상으로 부품을 설계하십시오.
주요 초점이 중요하고 엄격한 공차 부품인 경우: 맞춤형 고정 장치, 기후 제어에 투자하고 부드럽고 불안정한 폴리머 가공에 입증된 전문 지식을 갖춘 기계 가공 업체와 협력하십시오.
주요 초점이 프로토타이핑인 경우: 사용 가능한 가장 날카로운 도구를 사용하고 보수적인 속도로 시작하며, 재료가 특정 설계에 어떻게 반응하는지 학습함에 따라 반복할 준비를 하십시오.

PTFE의 고유한 물리적 특성을 존중함으로써, 가장 까다로운 응용 분야의 요구 사항을 충족하도록 PTFE를 성공적으로 가공할 수 있습니다.

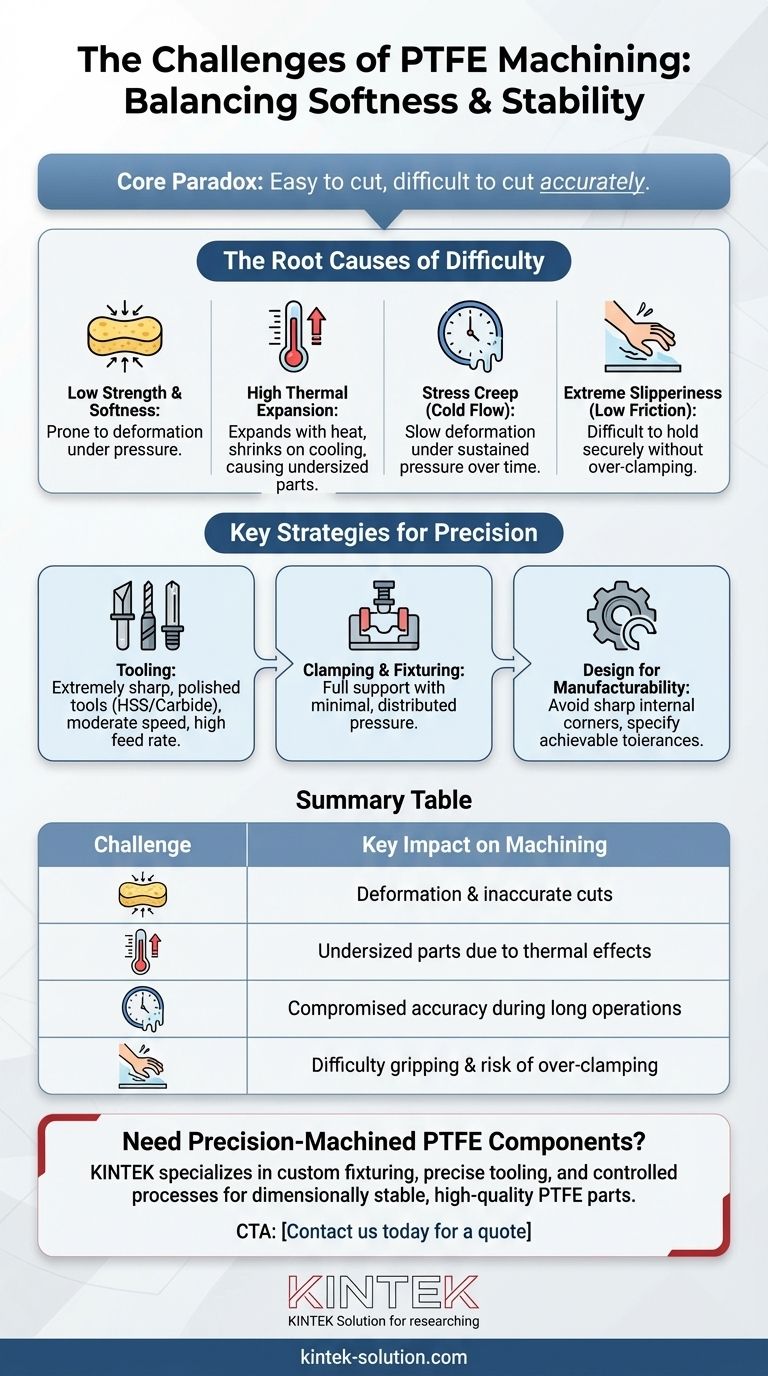

요약표:

어려움	가공에 미치는 주요 영향
낮은 강도 및 부드러움	클램핑/절삭 압력 하에서 변형되기 쉬워 부정확한 절삭을 유발합니다.
높은 열팽창	절삭열로 인해 팽창하며, 냉각 시 수축하여 치수 부족을 초래합니다.
응력 크리프 (콜드 플로우)	지속적인 압력 하에서 시간이 지남에 따라 변형되어 긴 작업 중 정확성을 떨어뜨립니다.
극도의 미끄러움	부드러운 재료를 변형시키지 않으면서 단단히 고정하기 어려워 섬세한 균형이 필요합니다.
