요약하자면, 테프론 로터리 샤프트 씰의 거의 모든 측면을 맞춤 설정할 수 있습니다. 제조업체는 씰의 물리적 치수, 립 구성, 특정 충전재를 사용한 재료 구성 및 스프링 에너자이저를 수정하여 항공 우주에서 화학 처리까지 애플리케이션의 요구 사항에 정확하게 맞출 수 있습니다.
핵심 원칙은 맞춤 설정이 단순한 크기 조정을 훨씬 능가한다는 것입니다. 이는 특정 작동 환경에서 안정성과 수명을 보장하기 위해 마모 저항성, 화학적 호환성 및 씰링 압력과 같은 씰의 성능 특성을 근본적으로 엔지니어링하는 것입니다.
핵심 맞춤 설정 영역: 기본 치수를 넘어서
올바른 씰을 선택하려면 각 맞춤 설정 가능한 요소가 기능에 어떤 영향을 미치는지 이해해야 합니다. 핵심은 씰을 단일 부품이 아니라 함께 작동하는 구성 요소 시스템으로 보는 것입니다.
재료 구성 및 충전재
기본 PTFE(테프론) 재료는 동적 씰에 순수한 형태로 사용되는 경우가 거의 없습니다. 그 특성은 충전재를 추가하여 향상됩니다.
이러한 충전재는 PTFE와 혼합되어 내마모성, 열전도율 및 부하 하에서의 변형 저항성(크리프)과 같은 특정 특성을 개선합니다. 충전재의 선택은 전적으로 애플리케이션의 요구 사항에 따라 결정됩니다.
립 구성 및 디자인
씰의 립은 성능에 가장 중요한 요소입니다. 그 디자인은 씰링 효율성과 마찰 특성을 직접적으로 제어합니다.
일반적인 구성은 다음과 같습니다.
- 일반 립(Plain Lips): 범용 씰링을 위한 간단한 디자인입니다.
- 다중 립(Multi-Lip): 중복성을 위해 두 개 이상의 립을 사용하여 미디어를 분리하거나 오염 물질에 대한 추가 장벽을 제공합니다.
- 유체역학적 립(Hydrodynamic Lips): 립에 미세한 패턴이 있어 회전 중에 씰링 엣지에서 유체를 능동적으로 펌핑합니다. 이는 고속 애플리케이션에서 마찰과 열을 줄이는 데 중요합니다.
립 디자인의 유연성은 샤프트 런아웃이나 정렬 불량을 수용하는 데에도 도움이 되어 이상적이지 않은 기계적 조건에서도 일관된 씰링을 보장합니다.
스프링 통합
일반적으로 금속으로 만들어진 스프링 에너자이저가 씰 재킷에 통합되는 경우가 많습니다. 그 목적은 샤프트에 일정하고 균일한 반경 방향 하중을 제공하는 것입니다.
이는 시스템 압력이 립을 활성화하기에 불충분할 때 매우 낮은 압력에서도 단단한 씰을 보장합니다. 또한 씰 수명 전반에 걸쳐 재료 마모를 보상하여 유효 수명을 연장합니다.
씰 본체 및 쉘 디자인
씰의 본체 또는 쉘을 구성하는 데 사용되는 방법은 상당한 비용 및 생산 영향과 관련이 있습니다.
소량 생산 또는 프로토타이핑의 경우 쉘을 가공(machined)할 수 있습니다. 이는 높은 초기 공구 비용을 피하므로 맞춤형 또는 소량 주문에 비용 효율적입니다.
대량 생산의 경우 쉘은 프레스(pressed) 또는 스탬핑됩니다. 이는 공구에 상당한 선행 투자가 필요하지만 대량의 단위 비용을 크게 줄입니다.
상충 관계 이해
맞춤 설정은 "최고의" 기능을 선택하는 것이 아니라 경쟁 요구 사항의 균형을 맞추는 것입니다. 모든 디자인 선택에는 상충 관계가 수반됩니다.
성능 대 비용
유체역학적 립, 특수 충전재 또는 복잡한 다중 립 디자인과 같은 고도로 전문화된 기능은 극한 조건에서 우수한 성능을 제공합니다. 그러나 이러한 향상된 기능에는 더 높은 단위 비용이 따릅니다.
마찬가지로, 가공된 쉘은 프로토타입의 공구 비용을 피하는 데 이상적이지만, 대량 생산의 경우 프레스 쉘이 훨씬 더 경제적입니다.
씰링 힘 대 마찰 및 마모
더 공격적인 씰 디자인(예: 더 강한 스프링 또는 여러 립이 있는 디자인)은 더 단단한 씰을 생성합니다. 이는 누출 방지에 탁월하지만 마찰도 증가시킵니다.
높은 마찰은 더 많은 열을 발생시키고 씰과 샤프트 모두의 마모를 가속화하며 샤프트를 회전시키는 데 필요한 에너지를 증가시킵니다. 목표는 요구 사항을 충족하는 데 필요한 만큼의 씰링 힘만 사용하는 것입니다.
애플리케이션에 맞춤 설정 매칭
주요 작동 과제를 사용하여 맞춤 설정 선택을 안내하십시오.
- 고속 회전이 주요 초점인 경우: 열을 관리하고 조기 마모를 방지하기 위해 유체역학적 립 디자인과 저마찰 재료 화합물을 우선시하십시오.
- 공격적인 화학 물질 또는 극한 온도가 주요 초점인 경우: 재료 선택에 집중하여 특정 환경과의 호환성이 알려진 PTFE 화합물 및 충전재를 선택하십시오.
- 소량 프로토타이핑 또는 맞춤형 피팅이 주요 초점인 경우: 유연성을 유지하고 값비싼 전용 공구를 피하기 위해 가공된 쉘을 지정하십시오.
- 대량 생산 및 비용 관리가 주요 초점인 경우: 장기적으로 단위당 비용을 최소화하기 위해 프레스 쉘을 위해 설계하도록 제조업체와 협력하십시오.
궁극적으로 이러한 맞춤 설정 옵션을 활용하면 시스템의 안정적이고 통합된 부분이 되는 씰을 엔지니어링할 수 있습니다.
요약표:
| 맞춤 설정 영역 | 주요 옵션 | 주요 영향 |
|---|---|---|
| 재료 및 충전재 | 유리, 탄소, 청동 등 | 화학적 저항성, 마모, 열 특성 |
| 립 구성 | 일반, 다중 립, 유체역학적 | 씰링 효율성, 마찰, 속도 성능 |
| 스프링 에너자이저 | 유형, 부하 | 저압 씰링, 마모 보상 |
| 씰 본체/쉘 | 가공(프로토타입) 대 프레스(대량) | 단위 비용, 리드 타임, 생산량 |
애플리케이션을 위한 완벽한 씰 엔지니어링
기성 솔루션으로 타협하지 마십시오. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 로터리 샤프트 씰을 포함하여 고성능 PTFE 부품의 맞춤 제작을 전문으로 합니다.
당사는 귀사와 협력하여 다음을 수행합니다.
- 성능 최적화: 특정 속도, 화학 물질 및 온도 요구 사항에 맞는 이상적인 재료 충전재, 립 디자인 및 스프링을 선택합니다.
- 비용 제어: 유연성을 위한 가공된 프로토타입 또는 대량 생산 경제성을 위한 프레스 쉘 중에서 선택합니다.
- 신뢰성 보장: 장비의 수명과 효율성을 향상시키는 정확한 씰링을 달성합니다.
오늘 문의하여 프로젝트 요구 사항에 대해 논의하고 전문가의 지침을 받으십시오. 귀하의 성공을 위해 정밀하게 엔지니어링된 씰을 함께 만듭시다.

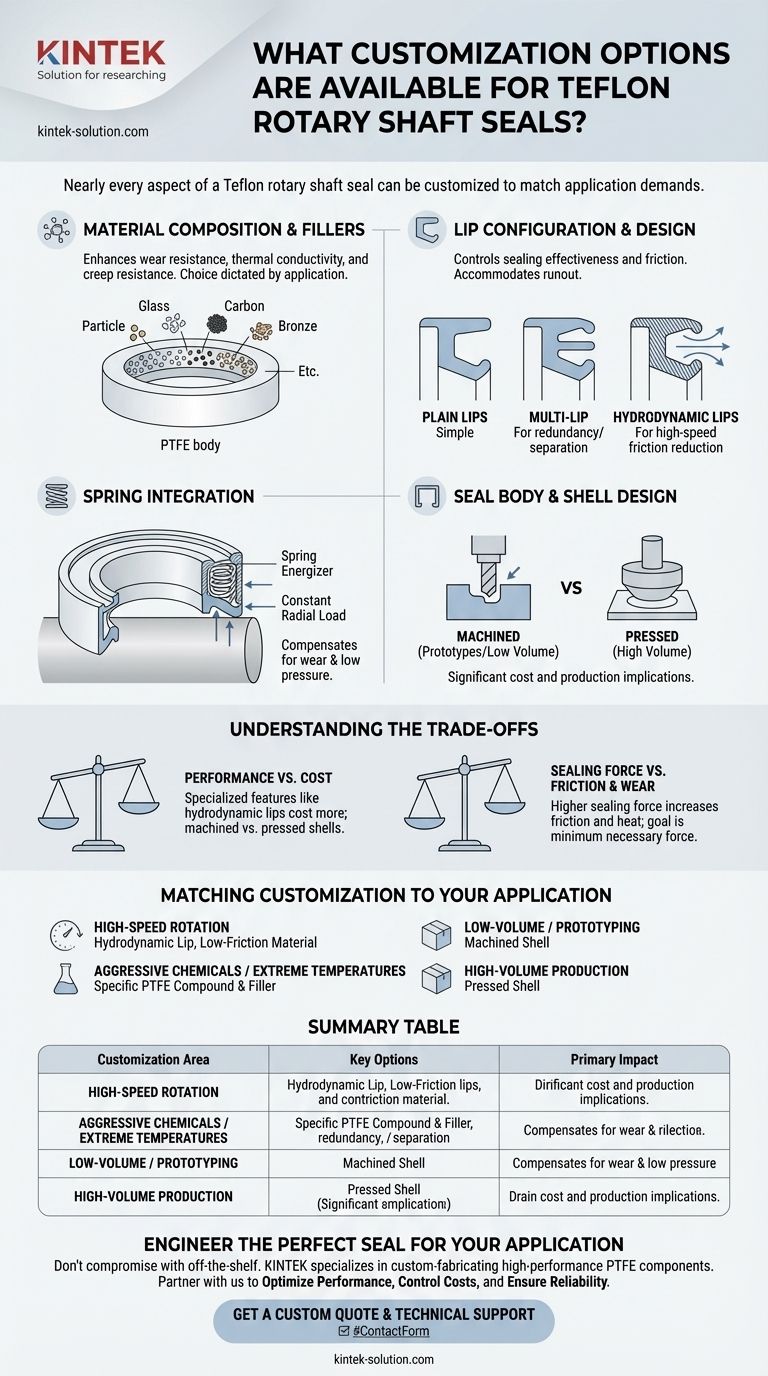

시각적 가이드
