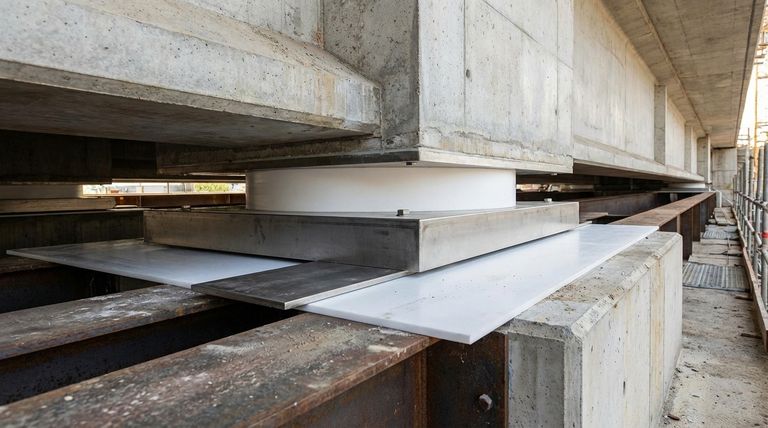

PTFE 구조 베어링의 경우, 전 세계적으로 사용되는 주요 설계 코드는 AASHTO LRFD 교량 설계 사양, 유럽 표준 BS:5400 및 인도의 IRC:83(파트 II)입니다. 이 코드들은 교량과 같은 구조물에서 하중과 움직임을 안전하게 수용하도록 베어링을 설계하는 데 필수적인 프레임워크를 제공합니다.
사용하는 특정 설계 코드는 프로젝트 위치와 규정에 따라 결정되지만, 모두 공통된 목표를 공유합니다. 즉, 수직 하중을 관리하고, 지정된 움직임을 허용하며, PTFE의 고유한 저마찰 특성을 고려하는 베어링을 설계하기 위한 체계적인 방법을 제공하는 것입니다.
PTFE 베어링 설계의 핵심 원칙
구조 베어링의 임무는 제어된 움직임을 허용하면서 거대한 하중을 구조물의 한 부분에서 다른 부분으로 전달하는 것입니다. PTFE는 이 과정에 필수적입니다.
PTFE가 움직임을 가능하게 하는 방법
기본적으로 슬라이딩 베어링은 지지판에 접합된 PTFE 시트로 구성됩니다. 고도로 광택 처리된 스테인리스 스틸 플레이트가 PTFE 위에 놓입니다.
이 조합은 열팽창, 수축 및 기타 구조적 변형을 수용하기 위해 부드럽고 거의 마찰 없는 슬라이딩을 가능하게 합니다.
하중 및 회전 수용
단순한 슬라이딩 외에도 이러한 베어링은 상부 구조물에서 발생하는 엄청난 수직 하중을 처리하도록 설계되었습니다. 또한 빔이 하중 하에서 처질 때 발생하는 회전 움직임도 수용해야 합니다.
설계 코드가 규정하는 주요 매개변수
설계 코드는 엔지니어에게 베어링 설계가 특정 프로젝트의 요구 사항에 충분한지 검증하기 위한 표준화된 방법론을 제공합니다. 이들은 몇 가지 중요한 매개변수에 중점을 둡니다.
수직 하중 및 들림 하중
베어링은 과도한 응력이 발생하지 않도록 최대 계산된 수직 하중을 견딜 수 있도록 설계되어야 합니다. 또한 코드는 바람이나 지진 활동으로 인해 발생할 수 있는 잠재적인 들림 하중(uplift loads)을 처리하기 위한 지침도 제공합니다.
병진 운동
설계는 종방향(빔 길이를 따라) 및 횡방향(측면) 모두에서 예상되는 총 움직임을 고려해야 합니다. PTFE 및 스테인리스 스틸 플레이트의 크기는 이러한 움직임 요구 사항에 따라 직접 계산됩니다.
재료 특성 및 응력 한계
AASHTO 및 BS:5400과 같은 코드는 PTFE 재료에 허용되는 최대 접촉 압력(응력)을 지정합니다. 또한 순수 PTFE보다 훨씬 높은 압력과 PV(압력-속도) 값을 처리할 수 있는 충전 PTFE(filled PTFE)의 우수한 성능을 인정합니다.
회전 능력
베어링 어셈블리, 특히 POT-PTFE 유형은 지정된 정도의 회전을 허용하도록 설계되어야 합니다. 코드는 구성 요소가 구속되거나 손상되지 않고 이 움직임을 처리할 수 있도록 보장하는 공식을 제공합니다.
일반적인 함정 및 설계 고려 사항
개념은 간단하지만, 성공적인 구현을 위해서는 설계 표준에 명시된 대로 세부 사항에 대한 세심한 주의가 필요합니다.
중요한 맞닿는 표면
극도로 낮은 마찰 계수는 PTFE가 호환되는 표면과 미끄러질 때만 달성됩니다. 설계 코드는 스테인리스 스틸 플레이트의 필요한 평활도(표면 마감)를 지정하며, 작은 결함이라도 마찰과 마모를 증가시킬 수 있습니다.
오염 및 밀봉
먼지, 물 또는 이물질이 미끄러지는 표면 사이에 끼면 PTFE 베어링의 효율성이 심각하게 저하될 수 있습니다. 적절한 밀봉 및 설치 절차는 장기적인 성능을 보장하기 위한 전체 설계의 중요한 부분입니다.
온도 영향
PTFE의 특성(크기 및 마찰 계수 포함)은 온도에 따라 변할 수 있습니다. 엔지니어링 코드는 설계자가 프로젝트 현장의 전체 작동 온도 범위를 고려하도록 요구합니다.
프로젝트에 적합한 선택
PTFE 베어링의 설계는 적용되는 코드를 지침으로 하여 구조 엔지니어와 베어링 제조업체 간의 협업 프로세스입니다.
- 귀하의 프로젝트가 북미에 있거나 미국 표준을 따르는 경우: AASHTO LRFD 사양이 주요 설계 지침이 될 것입니다.
- 귀하의 프로젝트가 영국 또는 유럽 표준을 준수하는 경우: BS:5400은 슬라이딩 및 POT 베어링 설계에 대한 포괄적인 프레임워크를 제공합니다.
- 귀하의 프로젝트가 인도에 있는 경우: IRC:83(파트 II)은 POT-PTFE 베어링에 대해 따라야 할 특정 표준입니다.
- 코드에 관계없이: 귀하의 가장 중요한 임무는 규정을 준수하는 설계를 위해 제조업체에 모든 하중, 움직임, 회전 및 현장 조건을 명확하게 지정하는 것입니다.
궁극적으로 이러한 코드는 PTFE의 고유한 재료 특성을 안정적이고 예측 가능한 구조 구성 요소로 변환합니다.
요약표:
| 설계 코드 | 주요 사용 지역 | 핵심 중점 분야 |
|---|---|---|
| AASHTO LRFD | 북미 | 수직/들림 하중, 움직임, 응력 한계 |
| BS:5400 | 유럽 / 영국 | 슬라이딩 및 POT 베어링 설계, 회전 능력 |
| IRC:83 (Part II) | 인도 | POT-PTFE 베어링에 대한 특정 표준 |
구조 베어링 설계에 정밀한 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고성능 맞춤형 PTFE 씰, 라이너 및 부품 제조를 전문으로 합니다. 당사의 정밀 생산 전문 지식은 귀사의 베어링이 프로토타입부터 대량 주문까지 AASHTO, BS:5400 및 기타 글로벌 표준의 까다로운 요구 사항을 충족하도록 보장합니다.
귀하의 프로젝트 요구 사항에 대해 논의하고 견적을 받으려면 오늘 저희 전문가에게 문의하십시오.

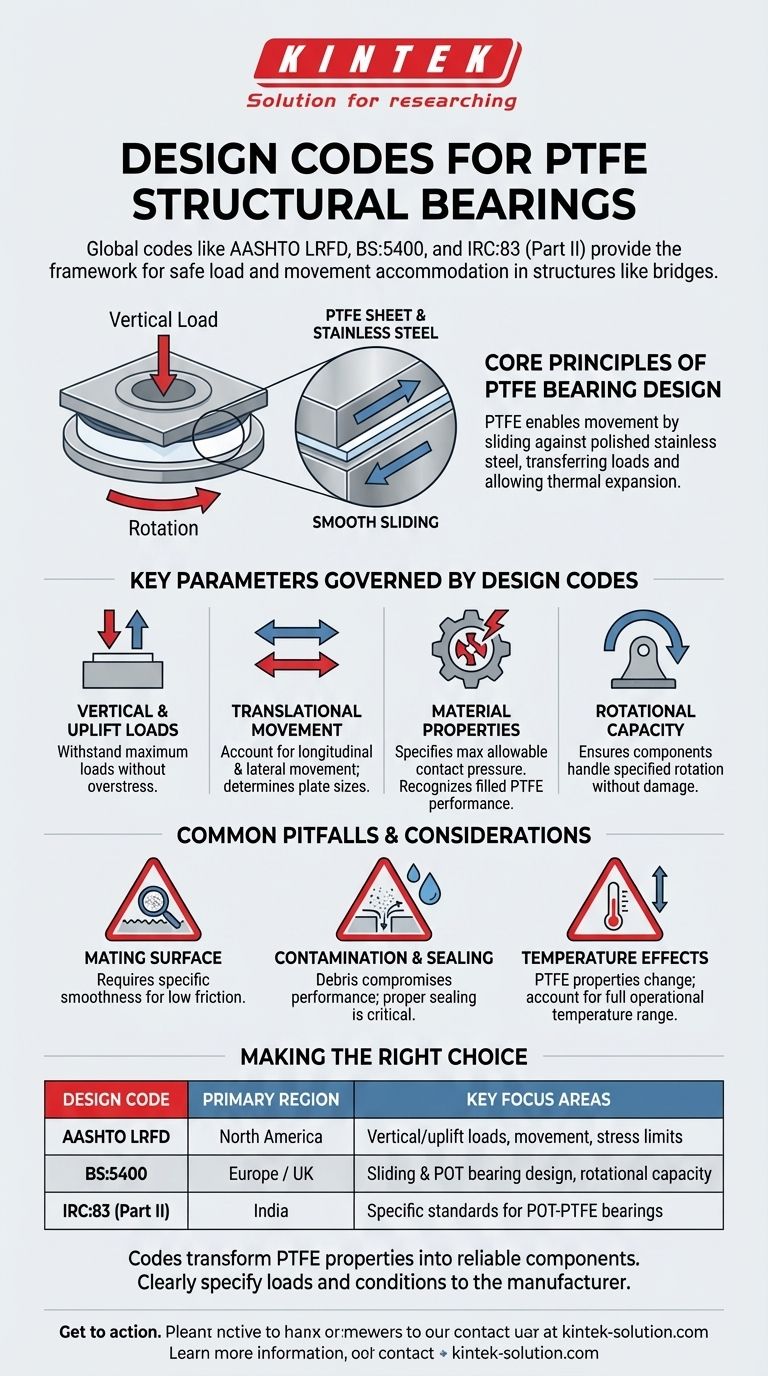

시각적 가이드
