누설률은 개스킷의 밀봉 성능을 측정하는 기본 지표입니다. 이는 개스킷이 밀봉된 조인트에서 유체나 기체가 빠져나가는 것을 얼마나 잘 막을 수 있는지를 평가하는 정량적 값을 제공하므로 선택에 있어 중요한 매개변수입니다. 폴리테트라플루오로에틸렌(PTFE) 개스킷의 경우, 이 속도는 재료의 뛰어난 저항성과 물리적 밀봉 특성 사이의 주요 상충 관계를 강조하기 때문에 특히 중요합니다.
PTFE 개스킷은 탁월한 내화학성 및 내열성을 제공하지만, 누설률은 중요한 상충 관계를 드러냅니다. 재료의 고유한 경도는 확장 PTFE와 같은 특정 유형이나 개선된 플랜지 표면을 사용하지 않는 한 더 높은 누설로 이어질 수 있습니다.
누설률이 실제로 측정하는 것
정량적 밀봉 지수
누설률은 단순한 합격/불합격 지표가 아닙니다. 대신, 특정 조건에서 개스킷의 밀봉 능력을 정의하는 정확하고 비교 가능한 수치를 제공합니다.
이를 통해 엔지니어와 기술자는 다양한 개스킷 재료와 유형을 객관적으로 비교하여 선택된 부품이 응용 분야의 엄격한 요구 사항을 충족하는지 확인할 수 있습니다.
재료 특성의 영향
개스킷의 재료 구성은 잠재적인 누설률의 주요 동인입니다. 경도, 압축성 및 복원력과 같은 요소는 개스킷이 플랜지 표면의 불완전성에 얼마나 잘 순응하여 단단한 밀봉을 만드는지에 직접적인 영향을 미칩니다.
PTFE 개스킷의 성능 역설
타의 추종을 불허하는 내화학성 및 내열성
PTFE는 뛰어난 재료 특성으로 유명합니다. pH 범위(0–14) 전체의 모든 화학 물질에 대해 사실상 불활성이며 극저온부터 260°C(500°F)까지의 극한 온도에서 안정적으로 유지됩니다.
이러한 특성은 낮은 마찰 및 비오염 특성과 결합되어 화학적으로 공격적이거나 고순도 환경에서 PTFE를 기본 선택으로 만듭니다.
재료 경도의 과제
표준 또는 버진(Virgin) PTFE는 다른 엘라스토머나 개스킷 충전재에 비해 비교적 단단한 재료입니다. 이 경도는 밀봉에 있어 기계적인 문제를 야기합니다.
더 단단한 재료는 일반적인 플랜지 표면에 존재하는 미세한 불규칙성, 긁힘 및 물결 모양에 쉽게 순응하지 못합니다.
경도가 누설을 증가시키는 방법
표준 PTFE는 덜 가단성이므로 플랜지 불완전부에 흐르기 위해 더 큰 압축력(볼트 하중)이 필요합니다.
표면이 완벽하게 매끄럽지 않거나 하중이 불충분하면 미세한 누설 경로가 남을 수 있습니다. 이는 더 부드럽고 순응성이 좋은 개스킷 재료에 비해 더 높은 측정된 누설률로 이어집니다.
상충 관계 이해하기
표준 PTFE 대 더 부드러운 재료
직접 비교 시, 표준 PTFE 링 개스킷은 동일한 조건에서 더 유연한 재료로 만든 개스킷보다 더 높은 누설률을 보이는 경우가 많습니다.
이는 경도의 직접적인 결과이며 설계 및 선택 단계에서 고려해야 할 중요한 요소입니다.
표면 마감의 중요성
표준 PTFE로 허용 가능한 누설률을 달성하려면 플랜지 밀봉 표면이 예외적으로 매끄럽고 잘 유지되어야 합니다. 참고 자료에는 낮은 누설 밀봉을 보장하기 위해 "공정 후 표면 마감 개선"이 종종 필요하다고 명시되어 있습니다.
해결책: 변형 및 확장 PTFE
누설 문제를 해결하기 위해 제조업체는 다양한 형태의 PTFE를 개발했습니다. 확장 PTFE(ePTFE) 및 기타 변형된 유형은 버진 PTFE보다 훨씬 부드럽고 순응성이 높도록 만들어졌습니다.
이러한 고급 유형은 PTFE의 뛰어난 내화학성 및 내열성을 유지하지만 플랜지 불완전부를 채우기 위해 쉽게 압축되어 완벽하지 않은 표면에서도 누설률이 극적으로 낮아집니다.
응용 분야에 맞는 올바른 선택
올바른 개스킷을 선택하려면 재료의 화학적 특성과 기계적 밀봉 성능의 균형을 맞춰야 합니다.
- 절대적인 내화학성 또는 고온이 주요 관심사라면: PTFE는 훌륭한 후보이지만, 단단한 밀봉을 보장하기 위해 중요 응용 분야에서는 확장 PTFE(ePTFE)를 강력히 고려하십시오.
- 불완전하거나 불규칙한 플랜지 표면을 밀봉하는 경우: 표준 버진 PTFE 개스킷은 좋지 않은 선택일 수 있습니다. 누설을 방지하기 위해 확장 PTFE와 같이 순응성이 높은 재료를 선택하십시오.
- 시스템이 가능한 가장 낮은 누설률을 요구하는 경우: 모든 PTFE가 동일하다고 가정하지 마십시오. 우수한 밀봉 성능을 위해 특별히 설계된 변형 또는 확장 PTFE를 우선시하십시오.
궁극적으로 누설률을 이해하면 올바른 유형의 PTFE 개스킷을 선택하여 고유한 약점으로 인해 손상되지 않고 강점을 활용할 수 있습니다.
요약표:
| PTFE 개스킷 유형 | 주요 특성 | 누설률에 미치는 영향 | 이상적인 용도 |
|---|---|---|---|
| 표준/버진 PTFE | 높은 경도, 내화학성 | 더 높음 (매끄러운 표면/높은 하중 필요) | 완벽한 플랜지를 갖춘 화학적으로 공격적인 환경 |
| 확장 PTFE (ePTFE) | 부드럽고 순응성이 높음 | 더 낮음 (불완전한 표면에서도 밀봉) | 중요한 밀봉, 불규칙한 표면, 낮은 누설 요구 사항 |
성능과 신뢰성의 균형을 맞춘 PTFE 씰이 필요하십니까?
내화학성과 누설률 사이의 상충 관계를 이해하는 것이 올바른 개스킷을 선택하는 열쇠입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 씰, 라이너 및 실험실 기구를 포함한 고성능 PTFE 및 확장 PTFE(ePTFE) 부품 제조를 전문으로 합니다.
당사는 정밀 생산을 우선시하며 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 특정 응용 분야의 요구 사항에 맞게 설계된 씰을 얻을 수 있도록 보장합니다.
지금 KINTEK에 문의하여 귀하의 밀봉 과제에 대해 논의하고 귀하에게 적합한 PTFE 솔루션을 찾아보십시오.

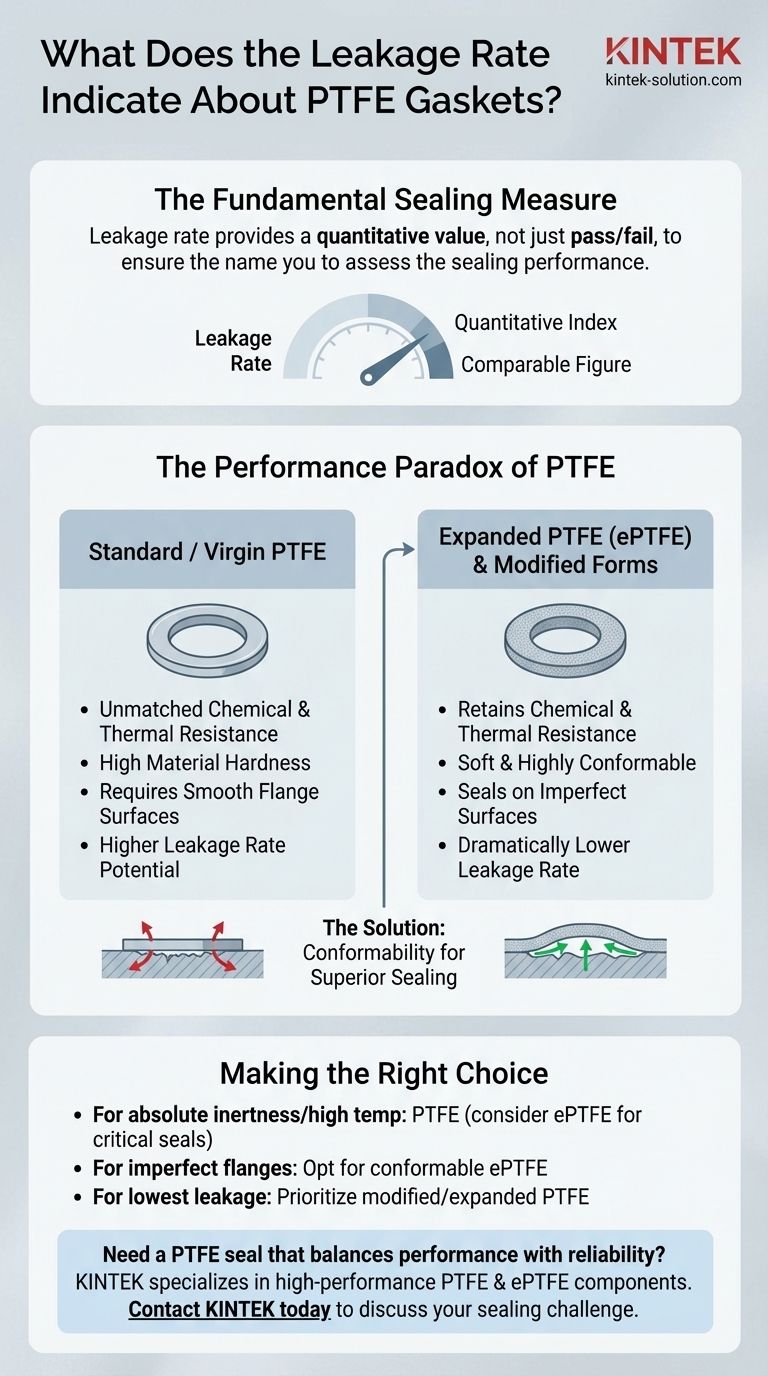

시각적 가이드
