PTFE 립 씰의 신뢰성은 우연이 아닙니다. 이는 고급 재료 과학과 기계적 정밀도를 결합한 시스템 기반 엔지니어링 접근 방식의 직접적인 결과입니다. 네 가지 핵심 요소는 PTFE 립의 특정 형상, 정적 개스킷 씰의 무결성, 강철 케이싱의 정밀도, 그리고 제조 중 세심하게 제어되는 성형 공정입니다.
핵심은 PTFE 립 씰의 신뢰성은 PTFE 재료만으로 얻어지는 것이 아니라는 점입니다. 이는 다른 재료가 실패할 수 있는 까다로운 응용 분야에서 견고한 씰을 만들기 위해 PTFE의 고유한 특성이 정밀한 기계 설계에 의해 활용되는 엔지니어링 시스템입니다.
PTFE 씰 신뢰성의 네 가지 핵심 요소
이러한 씰의 일관된 성능은 네 가지 상호 연결된 설계 및 제조 원칙에 기인합니다.
정밀 립 형상
씰 립의 모양은 임의적이지 않습니다. 이는 고속 회전(RPM) 및 압력을 포함한 다양한 작동 조건에서 샤프트를 향한 유체 역학 및 접촉 압력을 관리하도록 설계되었습니다. 이 특정 형상은 안정적이고 효과적인 씰링 라인을 보장합니다.
정적 씰 메커니즘
립 씰은 두 가지 별개의 씰을 생성합니다. 주 동적 씰은 회전하는 샤프트를 향한 PTFE 립에 의해 형성됩니다. 두 번째 정적 씰은 씰의 외부 케이싱과 하우징 보어 사이에 형성됩니다. 이 정적 씰의 간섭 핏은 종종 DIN 3760과 같은 엄격한 표준을 준수하여 씰 외부 주변으로의 누출 경로를 방지합니다.
강철 케이싱의 역할
케이싱은 씰에 구조적 기반을 제공합니다. 이는 씰이 설치 및 작동 중에 정확한 모양을 유지하도록 보장하며 하우징에 대한 정적 씰에 필요한 단단한 표면을 제공합니다. 연강(SPCD)이 표준이지만, 더 큰 내식성이 필요한 응용 분야의 경우 스테인리스강(JIS SUS 304)과 같은 옵션을 사용할 수 있습니다.
세심한 성형 공정
우수한 설계는 일관되게 제조될 수 있을 때만 효과적입니다. PTFE 요소를 성형하는 것부터 케이싱 내부에 고정하는 것까지 씰을 형성하는 공정은 중요한 제어 지점입니다. 이는 모든 씰이 신뢰할 수 있는 성능을 위해 필요한 치수 공차를 충족하도록 보장합니다.
PTFE가 선택되는 이유
위의 엔지니어링 원칙은 폴리테트라플루오로에틸렌(PTFE)을 재료로 사용하는 고유한 이점을 기반으로 합니다.
극한의 온도 안정성
PTFE는 일반적으로 -65°F ~ 325°F(-53°C ~ 162°C)의 광범위한 온도 범위에서 안정적으로 작동할 수 있습니다. 이러한 안정성은 재료가 저온에서 부서지거나 고온에서 열화되는 것을 방지합니다.
우수한 내화학성
PTFE는 사용 가능한 가장 화학적으로 불활성인 폴리머 중 하나입니다. 이는 공격적인 화학 물질이나 기존의 탄성체 씰을 빠르게 열화시키는 유체를 포함하는 씰링 응용 분야에 이상적인 선택입니다.
저마찰 작동
PTFE의 주요 장점은 극도로 낮은 마찰 계수입니다. 이는 열 발생 감소, 동력 손실 감소, 씰 및 샤프트 모두에 대한 마모 감소로 이어져 더 높은 표면 속도(RPM)에서 안정적으로 작동할 수 있게 합니다.
특성의 고유한 균형
PTFE는 경도와 유연성 사이에서 고유한 균형을 이룹니다. 압력 하에서 엔지니어링된 모양을 유지할 만큼 단단하지만 샤프트 표면에 대해 효과적인 씰을 생성할 만큼 유연합니다.
일반적인 함정과 응용 분야 고려 사항
견고하지만 PTFE 립 씰의 신뢰성은 올바른 적용 및 취급에 달려 있습니다.
설치 민감도
PTFE 립은 정밀하며 기존 고무 씰보다 유연성이 떨어집니다. 설치 중 쉽게 손상될 수 있습니다. 샤프트의 날카로운 모서리로부터 씰 립을 플라스틱 또는 판지 삽입물을 사용하여 보호하는 것은 조기 고장을 방지하기 위한 중요한 단계입니다.
샤프트 표면 요구 사항
PTFE의 씰링 역학은 탄성체와 다릅니다. 최적의 수명과 성능을 위해서는 샤프트의 표면 경도 및 거칠기가 제조업체가 지정한 범위 내에 있어야 합니다. 부적절한 샤프트 마감은 씰 마모를 가속화하거나 씰이 올바르게 기능하는 것을 방해할 수 있습니다.
최대 내식성이 요구되는 환경
부식이 심한 응용 분야에서는 스테인리스강 케이싱조차도 결국 열화될 수 있습니다. 이러한 궁극적인 서비스 시나리오의 경우, 금속 케이싱이 없는 100% PTFE 씰이 옵션으로 제공되어 완전한 화학적 불활성을 보장합니다.
귀하의 응용 분야에 맞는 올바른 선택
올바른 씰을 선택하려면 엔지니어링된 기능을 주요 운영 과제에 맞춰야 합니다.
- 고속 또는 고압 작동에 중점을 두는 경우: PTFE 씰의 저마찰 특성과 정밀하게 설계된 립 형상이 신뢰성의 주요 동인입니다.
- 화학적 호환성 또는 극한 온도에 중점을 두는 경우: PTFE 재료 자체의 고유한 안정성이 장기적인 성능에 가장 중요한 요소입니다.
- 부식성 환경에서 신뢰성에 중점을 두는 경우: PTFE 립의 이점을 활용하면서 녹으로 인한 조기 고장을 방지하기 위해 스테인리스강 케이싱이 있는 씰을 지정하십시오.
이러한 상호 연결된 엔지니어링 세부 사항을 이해하면 가장 중요한 응용 분야에서 성공하도록 설계된 씰을 자신 있게 지정할 수 있습니다.
요약표:
| 주요 엔지니어링 세부 사항 | 씰 신뢰성에서의 역할 |
|---|---|
| 정밀 립 형상 | 안정적인 씰링을 위해 유체 역학 및 접촉 압력을 관리합니다. |
| 정적 씰 메커니즘 | 하우징 보어에 대한 누출 방지 핏을 생성합니다 (예: DIN 3760 기준). |
| 강철 케이싱 | 구조적 무결성을 제공하고 정적 씰을 위한 단단한 표면을 제공합니다. |
| 세심한 성형 공정 | 일관된 제조 및 엄격한 공차 준수를 보장합니다. |
까다로운 응용 분야를 위해 엔지니어링된 PTFE 립 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 실험 기구를 포함한 고성능 PTFE 구성 요품을 제조합니다. 프로토타입부터 대량 주문까지 정밀 생산 및 맞춤 제작에 대한 당사의 노력은 귀하가 신뢰성을 위해 설계된 씰을 얻도록 보장합니다.
오늘 전문가에게 문의하여 특정 요구 사항에 대해 논의하고 PTFE 씰링 솔루션에 대한 당사의 전문 지식을 활용하십시오.

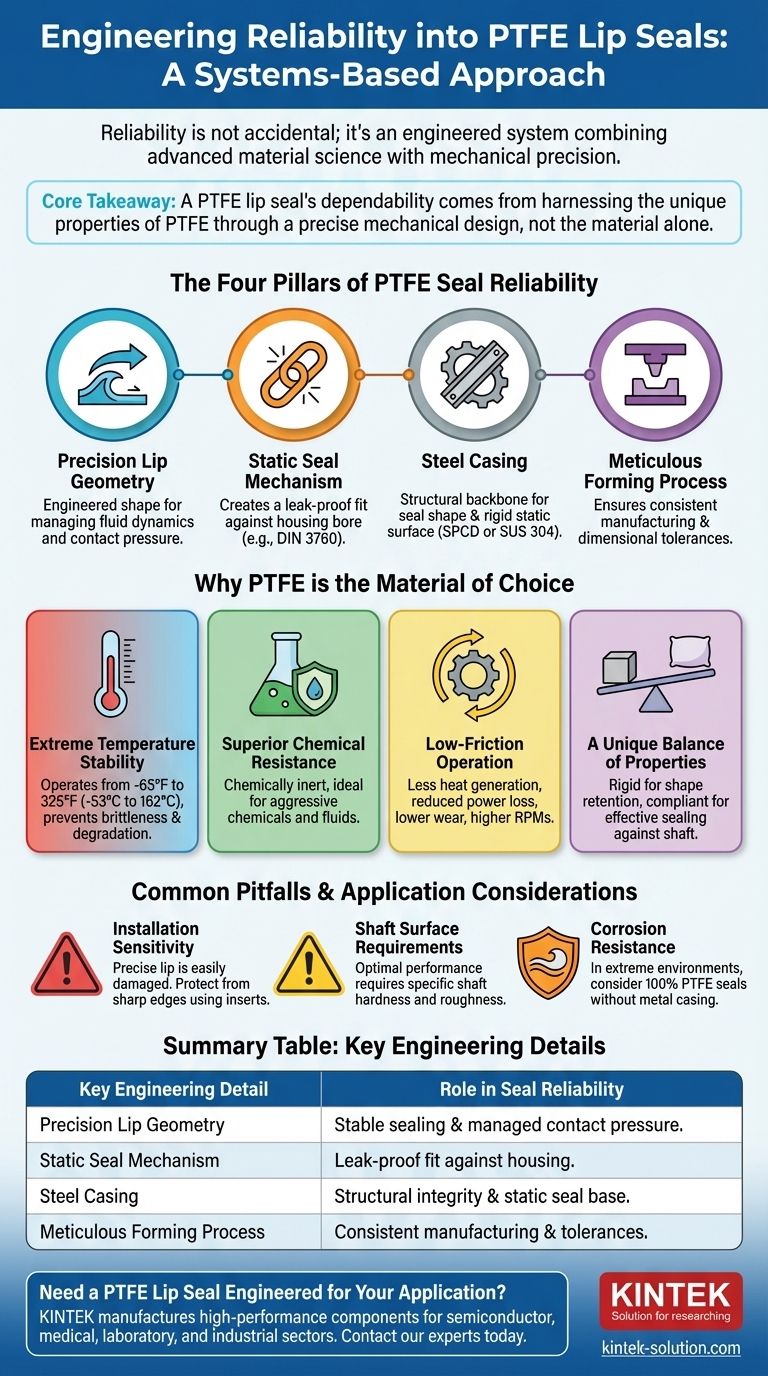

시각적 가이드
