솔리드 테프론과 테프론 캡슐화 O-링 사이의 선택은 중요한 엔지니어링 트레이드오프, 즉 화학적 순도 대 기계적 유연성에 달려 있습니다. 솔리드 테프론은 가장 높은 내화학성 및 내열성을 제공하지만 안정적인 씰링에 필요한 탄성이 부족합니다. 테프론 캡슐화 O-링은 보호용 테프론 재킷과 유연한 엘라스토머 코어를 결합하여 대부분의 까다로운 응용 분야에 필요한 내화학성과 씰링 압력의 우수한 균형을 제공합니다.
핵심 결정은 다음과 같습니다. 솔리드 테프론은 절대적인 화학적 불활성이 필수적이며 씰링 압력이 부차적인 고려 사항인 응용 분야에 사용되며, 캡슐화 O-링은 내화학성과 안정적이고 탄력 있는 씰링이 모두 필요한 응용 분야에 사용됩니다.
씰링 옵션 분석
정보에 입각한 결정을 내리려면 먼저 각 O-링 유형의 기본 구조와 특성을 이해해야 합니다. 이들은 상호 교환이 불가능하며 서로 다른 문제를 해결하기 위해 설계되었습니다.
솔리드 테프론(PTFE) O-링
솔리드 테프론 O-링은 순수 폴리테트라플루오로에틸렌(PTFE)으로 가공됩니다. 이 단일 재료 구성은 가장 큰 장점과 가장 중요한 약점의 원천입니다.
주요 장점은 타의 추종을 불허하는 내화학성 및 내열성입니다. 이들은 사실상 모든 산업용 화학 물질에 불활성이며 -250°C에서 +260°C까지 매우 넓은 온도 범위에서 작동할 수 있습니다.
또한 마찰 계수가 매우 낮아 마모와 드래그를 최소화하는 것이 중요한 일부 동적 응용 분야에 적합합니다.
그러나 결정적인 결함은 탄성 부족입니다. 솔리드 PTFE는 "메모리"가 없으며 압축된 후 스프링처럼 되돌아오지 않아 표면 결함이나 압력 변동이 있을 경우 누출이 쉽게 발생할 수 있습니다.
테프론 캡슐화 O-링
캡슐화 O-링은 하이브리드 설계를 특징으로 합니다. 얇은 테프론 재킷(FEP 또는 PFA)으로 매끄럽게 덮인 엘라스토머 코어(일반적으로 실리콘 또는 FKM/Viton®)로 구성됩니다.
이 구조는 두 가지 장점을 모두 제공합니다. 외부 재킷은 우수한 내화학성을 제공하여 코어를 공격적인 매체로부터 보호합니다.
내부 코어는 솔리드 테프론이 부족한 유연성과 탄성을 제공합니다. 이를 통해 O-링이 압축되어 일정한 씰링 압력을 유지할 수 있으므로 정적 및 준동적 응용 분야에서 안정적이고 누출 없는 연결을 보장합니다.
주요 결정 요소 비교
귀하의 선택은 특정 응용 분야의 성공과 장기적인 신뢰성에 다음 특성 중 어떤 것이 가장 중요한지에 따라 달라집니다.
탄성과 씰링 압력
이것이 가장 중요한 차이점입니다. 이 측면에서는 캡슐화 O-링이 훨씬 우수합니다. 엘라스토머 코어는 씰링 표면의 사소한 결함이 있더라도 단단한 씰을 유지하는 데 필요한 "반발력"을 제공합니다. 솔리드 테프론 자체만으로는 씰링 압력을 거의 제공하지 못합니다.
내화학성 및 내열성
여기서는 솔리드 테프론 O-링이 우세하며, 절대적인 수준의 화학적 불활성과 가장 넓은 온도 범위를 제공합니다. 캡슐화 링의 테프론 재킷은 내화학성이 매우 높지만, 전체 성능은 궁극적으로 내부 코어 재료(예: 실리콘 또는 FKM)의 온도 제약에 의해 제한됩니다.
내구성과 설치
솔리드 테프론 O-링의 경직성은 설치를 어렵게 만들 수 있으며 플랜지 위로 늘려야 하는 경우 링이 손상될 위험이 있습니다. 또한 유연성이 부족하여 그랜드(gland)의 긁힘이나 결함에 용인되지 않습니다.
캡슐화 O-링은 설치 시 더 유연하고 용인도가 높습니다. 그러나 얇은 테프론 재킷은 마모성 환경에서 긁히거나 손상되기 쉬우며, 이는 내부 코어를 노출시켜 씰링을 손상시킬 수 있습니다.
비용
복잡한 다중 재료 구조로 인해 테프론 캡슐화 O-링은 일반적으로 솔리드 테프론 제품보다 더 비쌉니다.
트레이드오프 이해
잘못된 씰을 선택하면 비용이 많이 드는 가동 중단 시간과 장비 고장으로 이어질 수 있습니다. 초기 비용과 장기적인 운영 위험을 비교해야 합니다.
누출의 실제 비용
솔리드 테프론 O-링이 초기에는 더 저렴할 수 있지만, 탄성 부족으로 인한 누출 비용은 치명적일 수 있습니다. 캡슐화 O-링의 더 높은 초기 비용은 종종 신뢰성과 공정 안전에 대한 투자입니다.
순도 대 신뢰성 딜레마
선택은 전형적인 엔지니어링 타협입니다. 응용 분야에서 절대적인 화학적 순도가 요구되고 엘라스토머 접촉이 금지된 경우(예: 일부 반도체 또는 제약 공정), 솔리드 테프론이 유일한 선택입니다. 공격적인 화학 환경에서 강력한 씰링이 필요한 거의 모든 다른 응용 분야의 경우 캡슐화 설계가 더 신뢰할 수 있는 선택입니다.
응용 분야에 적합한 선택하기
운영 목표에 가장 적합한 것을 결정하려면 다음 지침을 사용하십시오.
- 절대적인 화학적 순도와 극한 온도가 주요 초점인 경우: 솔리드 테프론 O-링을 선택하되, 재료의 탄성 부족을 보상하기 위해 하드웨어가 완벽하게 가공된 씰링 표면을 갖추고 있는지 확인하십시오.
- 화학적으로 공격적인 환경에서 안정적이고 누출 없는 씰링이 주요 초점인 경우: 솔리드 테프론이 부족한 필요한 씰링 압력을 제공하는 유연한 코어를 갖춘 테프론 캡슐화 O-링을 선택하십시오.
- 중요하지 않은 정적 씰의 비용 절감이 주요 초점인 경우: 위험을 신중하게 평가하십시오. 캡슐화 링의 더 높은 초기 비용은 솔리드 링의 단일 누출로 인한 가동 중단 시간보다 저렴한 경우가 많습니다.
궁극적으로 선택은 응용 분야의 기계적, 화학적 및 열적 요구 사항에 대한 명확한 이해를 기반으로 해야 합니다.
요약표:
| 요소 | 솔리드 테프론 O-링 | 테프론 캡슐화 O-링 |
|---|---|---|
| 내화학성 | 우수(타의 추종을 불허함) | 우수(코어에 의해 제한됨) |
| 씰링 압력 / 탄성 | 낮음(메모리 없음) | 우수(유연한 코어) |
| 온도 범위 | 매우 넓음(-250°C ~ +260°C) | 엘라스토머 코어에 의해 제한됨 |
| 내구성 / 설치 | 경직됨, 손상 위험 있음 | 유연함, 허용 범위 넓음 |
| 비용 | 낮음 | 높음 |
| 최적의 용도 | 절대적인 순도, 극한 온도 | 공격적인 환경에서 안정적인 씰링 |
귀하의 중요 응용 분야를 위한 누출 없고 안정적인 씰 보장
잘못된 O-링을 선택하면 비용이 많이 드는 가동 중단 시간과 장비 고장으로 이어질 수 있습니다. KINTEK의 전문 지식을 통해 최적의 솔루션을 찾으십시오.
당사는 가장 까다로운 산업을 위한 정밀 PTFE 부품을 제조합니다:
- 반도체 및 의료: 절대적인 순도와 신뢰성이 필수적인 곳.
- 실험실 및 산업: 강력한 씰링이 요구되는 공격적인 화학 환경용.
귀하에게 제공하는 가치:
- 전문가 안내: 솔리드 및 캡슐화 설계 간의 트레이드오프를 탐색하여 특정 기계적, 화학적 및 열적 요구 사항에 맞는 완벽한 씰을 선택하도록 지원합니다.
- 정밀 생산: 맞춤형 프로토타입부터 대량 주문까지, 완벽한 장착과 안정적인 성능을 위해 정확한 사양을 충족하는 부품을 제공합니다.
- 품질 보증: 공정과 장비를 보호하고 장기적인 운영 안전과 효율성을 보장하는 씰을 신뢰하십시오.
씰 성능을 타협하지 마십시오. 오늘 KINTEK에 문의하여 상담을 받고 당사 전문가가 귀하의 응용 분야가 가진 고유한 문제에 맞는 맞춤형 솔루션을 제공하도록 하십시오.

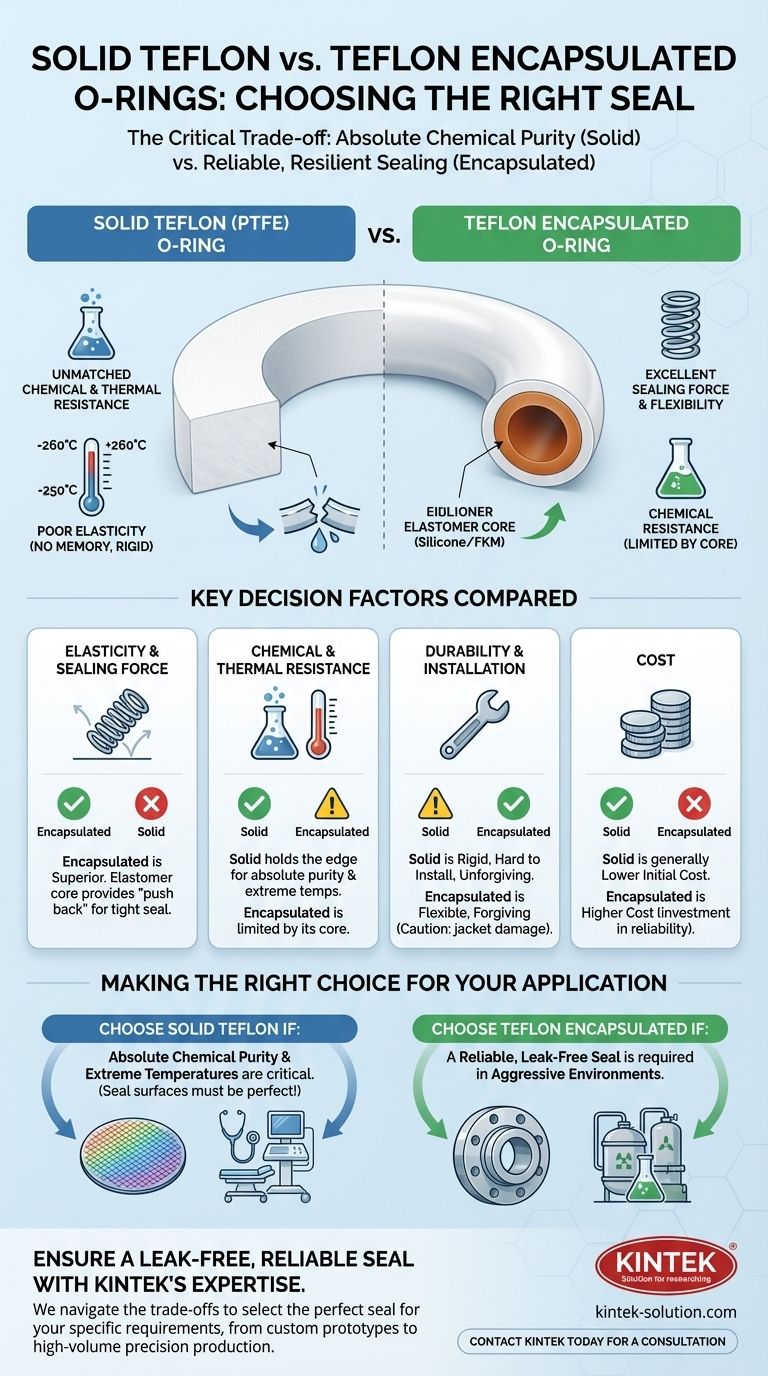

시각적 가이드
