나선형 및 분할 PTFE 백업 링 간의 선택은 절대적인 밀봉 성능과 실질적인 설치 요구 사항 사이의 중요한 절충점에 달려 있습니다. 나선형 링은 연속적인 설계로 인해 고압, 동적 환경에서 우수한 보호 기능을 제공하는 반면, 분할 링은 특히 완전히 분해할 수 없는 장비에서 더 쉬운 설치 및 유지 보수라는 중요한 이점과 함께 우수한 성능을 제공합니다.
궁극적으로 귀하의 결정은 간단한 질문으로 귀결됩니다. 귀하의 응용 분야에서 최대 압출 저항에 대한 요구가 더 복잡한 설치 프로세스를 정당화할 만큼 충분히 높습니까? 그렇지 않다면 분할 링의 편리함이 종종 더 실용적인 선택입니다.
PTFE 백업 링의 근본적인 역할
올바르게 선택하려면 먼저 백업 링의 핵심 기능과 폴리테트라플루오로에틸렌(PTFE)이 선택 재료인 이유를 이해해야 합니다.
백업 링이란 무엇입니까?
백업 링은 O-링과 같은 부드러운 엘라스토머 실과 함께 사용되는 견고한 지지 장치입니다.
주요 기능은 고압에 노출될 때 O-링이 결합 금속 표면 사이의 틈새로 압출되는 것을 방지하는 것입니다. 이러한 압출은 실 고장의 일반적인 원인입니다.
왜 PTFE인가?
PTFE는 고유한 특성 조합으로 인해 이 작업에 이상적인 재료입니다.
마찰 계수가 매우 낮아 동적 응용 분야에서 마모 및 항력을 줄입니다. 또한 뛰어난 화학적 안정성과 넓은 작동 온도 범위(-200°C ~ 260°C)를 나타내어 공격적이고 까다로운 환경에 적합합니다.
설계 및 성능: 나선형 대 분할 링
두 가지 스타일의 주요 차이점은 물리적 구조에 전적으로 있으며, 이는 성능과 사용성에 직접적인 영향을 미칩니다.

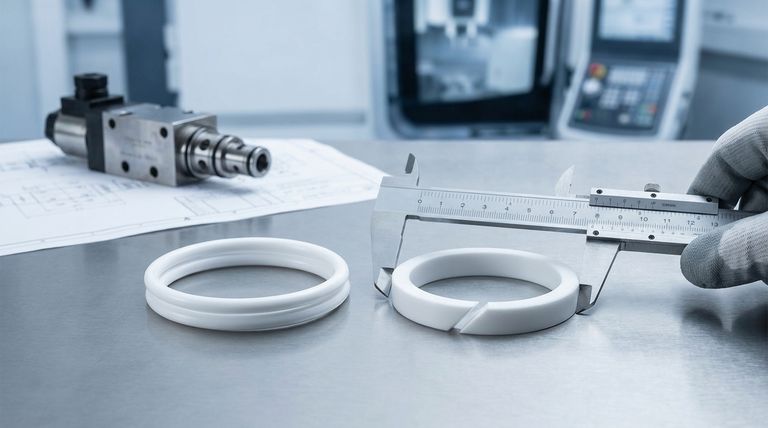

나선형 링: 연속 코일
나선형 백업 링은 스프링과 유사하게 나선형으로 감긴 PTFE의 연속 코일로 구성됩니다.
이 연속적이고 틈새 없는 설계는 O-링에 대한 가장 균일한 압력 분포를 제공합니다. 압력 하에서 O-링이 빠져나갈 수 있는 고유한 절단부나 경로가 없기 때문에 압출에 대한 최대 저항을 제공합니다.
분할 링: 스카프 컷 원형
분할 백업 링은 종종 "스카프 컷" 링이라고 불리며, 일반적으로 각도로 단일 지점에서 절단된 단단한 링입니다.
이 분할을 통해 링을 약간 확장하거나 비틀어 열 수 있습니다. 이 설계는 전체 구성 요소를 분해할 필요 없이 종종 홈에 "스냅"할 수 있으므로 설치를 크게 단순화합니다.
분석된 주요 결정 요인
귀하의 선택은 특정 응용 분야에 대해 다음 요소 중 하나를 다른 요소보다 우선시함으로써 결정됩니다.
밀봉 성능
나선형 링은 우수하고 뛰어난 밀봉 성능을 제공합니다. 고압 시스템, 압력 스파이크가 있는 응용 분야 및 압출 위험이 가장 높은 동적 환경에 선호되는 선택입니다.
분할 링은 대부분의 일반적인 유압 및 공압 시스템에 적합한 우수하고 신뢰할 수 있는 밀봉 성능을 제공하며, 중간 또는 정적 압력에 사용됩니다. 스카프 컷은 틈새를 최소화하지만, 극한 조건에서는 여전히 잠재적인 압출 지점입니다.
설치 및 유지 보수
분할 링은 설치 및 제거가 매우 쉽습니다. 이는 가장 큰 장점으로, 전체 장비 분해 없이 빠른 조립, 현장 수리 및 빈번한 검사를 용이하게 합니다.
나선형 링은 더 신중하고 종종 더 어려운 설치가 필요합니다. 연속 코일을 홈에 감아야 하는데, 이는 시간이 많이 걸리고 링이 비틀리거나 손상되지 않도록 숙련된 기술자가 필요합니다.
적용 환경
나선형 링은 가장 까다로운 환경을 위해 제작되었습니다. 시스템에 유해 화학 물질, 고온 또는 고압 하에서 빠르고 반복적인 움직임이 포함된 경우, 나선형 링의 견고한 설계는 최고의 안전 마진을 제공합니다.
분할 링은 매우 다재다능하며 광범위한 표준 산업 응용 분야에 입증된 솔루션입니다. 그 편리함은 극심한 압력이 주요 관심사가 아닌 경우 기본 선택이 됩니다.
절충점 이해
보편적으로 "더 나은" 링은 없으며, 각 링에는 명확한 절충점이 있습니다.
나선형 링의 절충점: 복잡성
나선형 링의 주요 단점은 설치 복잡성입니다. 부적절하게 설치된 링은 손상될 수 있으며, 이는 올바른 기능 수행 능력을 손상시킵니다. 이는 조립 및 유지 보수 중에 시간을 추가하고 더 높은 기술 수준을 요구합니다.
분할 링의 절충점: 틈새
분할 링의 고유한 약점은 절단부입니다. 각진 스카프 컷은 압력 하에서 틈새가 단단히 닫히도록 설계되었지만, 연속 나선형 링에는 없는 잠재적인 누출 또는 압출 경로를 여전히 나타냅니다. 이 위험은 작지만 시스템 압력과 온도가 증가함에 따라 더 중요해집니다.
응용 분야에 적합한 선택
명확한 결정을 내리려면 주요 엔지니어링 목표를 사용하십시오.
- 고압, 동적 시스템에서 최대 밀봉 무결성이 주요 초점인 경우: 우수한 틈새 없는 압출 저항을 위해 나선형 링을 선택하십시오.
- 설치 용이성과 간편한 유지 보수가 주요 초점인 경우: 전체 분해 없이 빠른 교체가 가능한 편리한 설계를 위해 분할 링을 선택하십시오.
- 표준, 중간 압력 응용 분야를 설계하는 경우: 분할 링은 신뢰할 수 있는 성능과 실용적인 편리함의 최상의 균형을 제공합니다.
궁극적으로 올바른 백업 링을 선택하는 것은 구성 요소의 설계를 시스템의 실제 요구 사항과 일치시키는 것입니다.
요약표:
| 특징 | 나선형 링 | 분할 링 |
|---|---|---|
| 밀봉 성능 | 우수 (틈새 없는 설계) | 양호 (중간 압력에 신뢰할 수 있음) |
| 설치/유지 보수 | 복잡 (숙련된 조립 필요) | 쉬움 (스냅인, 전체 분해 불필요) |
| 최적 용도 | 고압, 동적, 가혹한 환경 | 표준 산업, 중간 압력 시스템 |
| 주요 절충점 | 설치 복잡성 | 잠재적 틈새/누출 경로 |
귀하의 응용 분야에 적합한 PTFE 백업 링이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고정밀 맞춤형 PTFE 부품(실, 백업 링, 라이너 및 실험실 용품 포함) 제조를 전문으로 합니다.
나선형 링의 우수한 성능이 필요하든 분할 링의 쉬운 설치가 필요하든, 우리는 프로토타입부터 대량 주문까지 정밀 생산을 제공합니다.
지금 전문가에게 문의하십시오 귀하의 요구 사항을 논의하고 시스템 요구 사항에 맞는 솔루션을 얻으십시오.

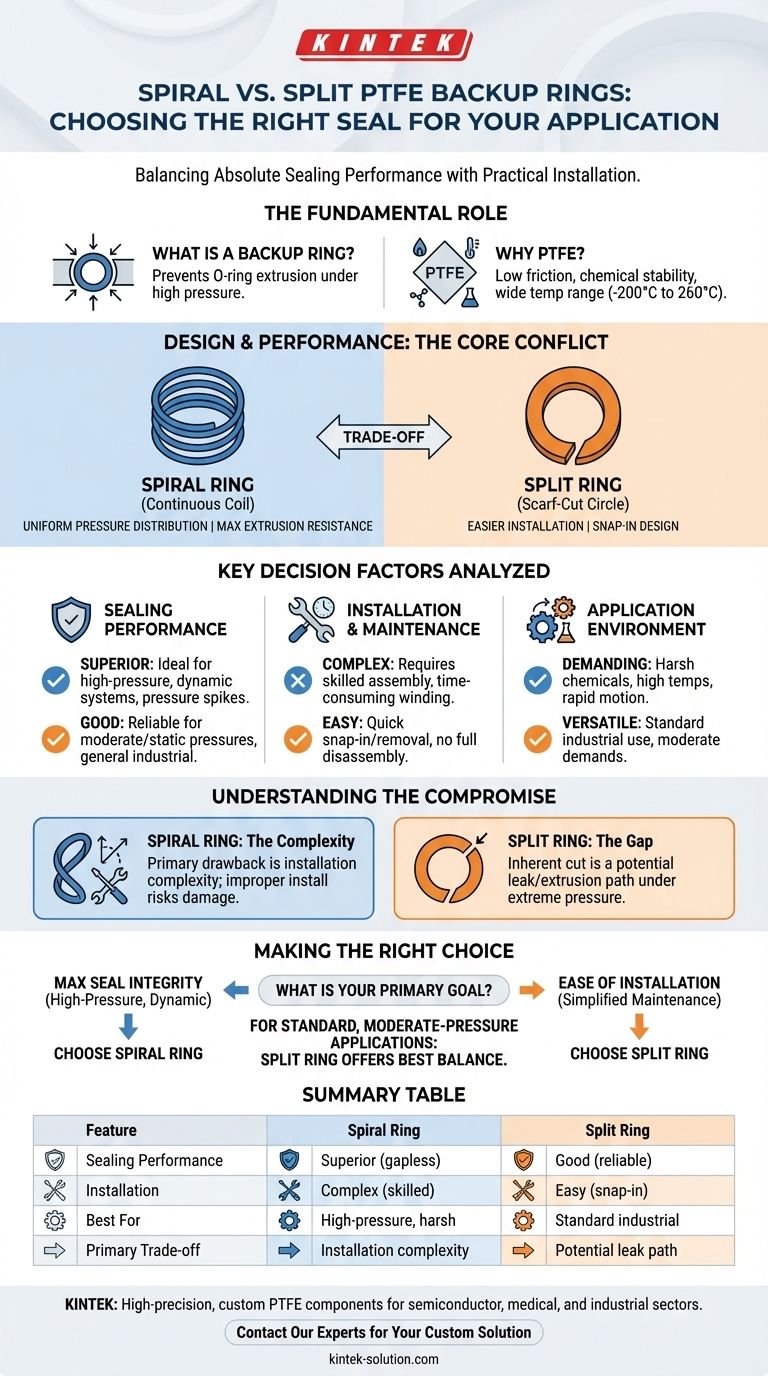

시각적 가이드
