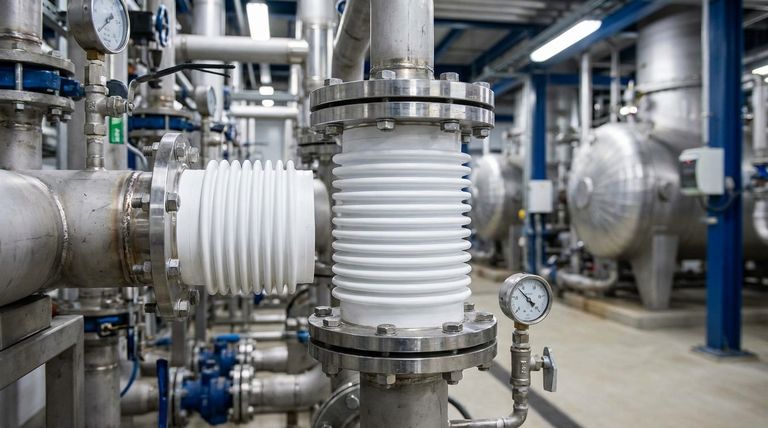

올바른 PTFE 익스팬션 조인트 선택은 파이프 직경을 맞추는 것 이상의 중요한 엔지니어링 결정입니다. 선택은 압력, 온도, 화학 매체 및 치명적인 고장을 방지하기 위해 조인트가 흡수해야 하는 특정 움직임을 포함하여 시스템의 작동 매개변수를 체계적으로 평가하는 데 달려 있습니다.
핵심 목표는 단순히 맞는 부품을 찾는 것이 아니라 전체 배관 시스템의 무결성, 안전 및 수명을 보장하는 구성 요소를 지정하는 것입니다. 단 하나의 요소라도 일치하지 않으면 심각한 고장 지점이 발생하여 비용이 많이 드는 다운타임과 상당한 안전 위험으로 이어질 수 있습니다.
핵심 작동 매개변수
PTFE 익스팬션 조인트의 성능은 시스템 내의 기본 힘을 견디는 능력에 의해 결정됩니다. 이 세 가지 요소는 분석을 위한 협상 불가능한 출발점입니다.
시스템 압력 및 온도
조인트는 시스템의 전체 조건 범위를 처리할 수 있는 정격이어야 합니다. 여기에는 표준 작동 압력 및 온도뿐만 아니라 발생할 수 있는 잠재적인 급증, 서지 또는 진공 조건도 포함됩니다.
화학적 호환성
PTFE는 뛰어난 내화학성으로 알려져 있지만, 파이프를 통해 흐르는 특정 매체와의 호환성을 확인해야 합니다. 물질의 농도와 온도는 시간이 지남에 따라 재료 성능에 영향을 미칠 수 있으므로 이를 고려해야 합니다.
필요한 물리적 움직임
익스팬션 조인트는 특정 유형의 움직임을 흡수하도록 설계되었습니다. 시스템에서 경험하게 될 축 방향(압축/신장), 측면(오프셋) 및 각도(굽힘) 움직임을 정량화하여 적절한 유연성을 갖춘 조인트를 선택해야 합니다.
물리적 설계 및 환경
핵심 매개변수가 정의되면 조인트의 물리적 구조와 주변 환경과의 상호 작용이 다음으로 중요한 고려 사항이 됩니다.
치수 및 설치 공간
조인트의 내경(ID), 외경(OD) 및 전체 길이가 기존 배관 및 설치에 사용 가능한 물리적 공간과 호환되는지 확인하십시오. 더 좁은 공간에는 더 컴팩트하고 특수한 설계가 필요할 수 있습니다.
플랜지 및 연결 무결성
조인트의 연결 지점은 누출 방지 밀봉에 매우 중요합니다. 플랜지 유형은 배관 시스템과 일치해야 하며, 플랜지 표면의 상태는 적절한 개스킷 안착과 장기적인 신뢰성을 보장하는 데 중요합니다.
외부 환경 요인
파이프 외부의 조건을 간과해서는 안 됩니다. 햇빛으로 인한 UV 노출, 인접 기계로 인한 외부 진동 또는 부식성 분위기에 대한 노출과 같은 요인은 조인트 재료를 열화시키고 서비스 수명을 단축시킬 수 있습니다.
상충 관계 이해
익스팬션 조인트 선택은 종종 균형 잡기입니다. 단순히 최고 등급 옵션을 선택하는 대신 정보에 입각한 결정을 내리려면 내재된 설계 상충 관계를 이해하는 것이 중요합니다.
유연성 대 압력 등급
조인트의 움직임 능력과 압력을 견디는 능력 사이에는 직접적인 상충 관계가 존재합니다. 더 많은 컨볼루션은 더 큰 유연성과 움직임 흡수를 제공하지만 일반적으로 압력 등급은 낮아집니다. 반대로, 더 두꺼운 라이너나 적은 컨볼루션은 더 높은 압력을 처리할 수 있지만 움직임은 덜 제공합니다.
재료 순도 대 비용
다양한 응용 분야에는 다양한 등급의 PTFE가 필요합니다. 식품 또는 제약 응용 분야에서 FDA 준수가 필요한 시스템은 표준 산업용 화학 라인보다 더 높은 순도, 따라서 더 비싼 재료가 필요합니다.
표준 설계 대 맞춤 설계
기성품 익스팬션 조인트는 많은 표준 응용 분야의 요구 사항을 빠르고 비용 효율적으로 충족할 수 있습니다. 그러나 고유한 움직임 요구 사항, 극한 온도 또는 복잡한 공간 제약이 있는 시스템의 경우 안전과 기능을 보장하기 위해 맞춤 설계 솔루션이 종종 유일한 방법입니다.
목표에 맞는 올바른 선택
컨설팅 및 엔지니어링 서비스를 제공할 수 있는 지식이 풍부한 공급업체와 협력하는 것은 위험을 완화하는 중요한 단계입니다. 그들은 이러한 변수를 탐색하여 최적의 선택을 보장하도록 도울 수 있습니다.
- 고압 또는 고온 매체 관리가 주요 초점인 경우: 움직임 흡수 능력은 낮더라도 조인트의 압력/온도 등급과 라이너 두께를 우선시하십시오.
- 복잡한 다축 파이프 움직임 흡수가 주요 초점인 경우: 컨볼루션 수와 축, 측면 및 각도 움직임에 대한 제조업체의 지정된 데이터에 집중하십시오.
- 안전 및 규정 준수가 주요 초점인 경우: 모든 재료 인증(예: FDA, ISO)을 확인하고 포괄적인 엔지니어링 지원 및 문서를 제공하는 공급업체를 선택하십시오.
이러한 요소에 대한 체계적인 접근 방식은 익스팬션 조인트가 잠재적인 고장 지점이 아니라 신뢰할 수 있는 자산이 되도록 보장합니다.
요약표:
| 주요 선택 요소 | 중요 고려 사항 |
|---|---|
| 압력 및 온도 | 작동 범위, 급증 및 진공 조건을 견뎌야 합니다. |
| 화학적 호환성 | 특정 매체, 농도 및 온도에 대한 PTFE 저항성을 확인하십시오. |
| 물리적 움직임 | 필요한 축, 측면 및 각도 움직임 흡수량을 정량화하십시오. |
| 설계 및 환경 | 치수, 플랜지 유형 및 UV 노출과 같은 외부 요인을 확인하십시오. |
| 상충 관계 | 유연성 대 압력 등급, 재료 순도 대 비용, 표준 설계 대 맞춤 설계를 균형 있게 조정하십시오. |
귀하의 중요 응용 분야에 적합한 PTFE 익스팬션 조인트 선택
압력, 움직임 및 내화학성 사이의 상충 관계를 탐색하는 것은 복잡합니다. KINTEK의 전문 지식이 귀하를 안내하도록 하십시오. 당사는 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 익스팬션 조인트를 포함하여 고성능 PTFE 구성 요소를 제조합니다.
당사의 엔지니어링 팀은 다음을 위해 필요한 컨설팅 지원을 제공합니다.
- 안전 및 규정 준수 보장: 귀하의 산업에 맞는 올바른 인증(FDA, ISO)을 갖춘 구성 요소를 확보하십시오.
- 성능 최적화: 특정 시스템 요구 사항에 맞게 유연성과 압력 등급의 균형을 맞추도록 돕습니다.
- 고유한 문제 해결: 프로토타입부터 대량 주문까지, 복잡한 공간 제약 및 극한 조건에 대한 맞춤 제작을 제공합니다.
시스템 무결성을 우연에 맡기지 마십시오. 오늘 전문가에게 문의하여 신뢰할 수 있게 지정된 PTFE 익스팬션 조인트로 배관 시스템이 보호되도록 하십시오.

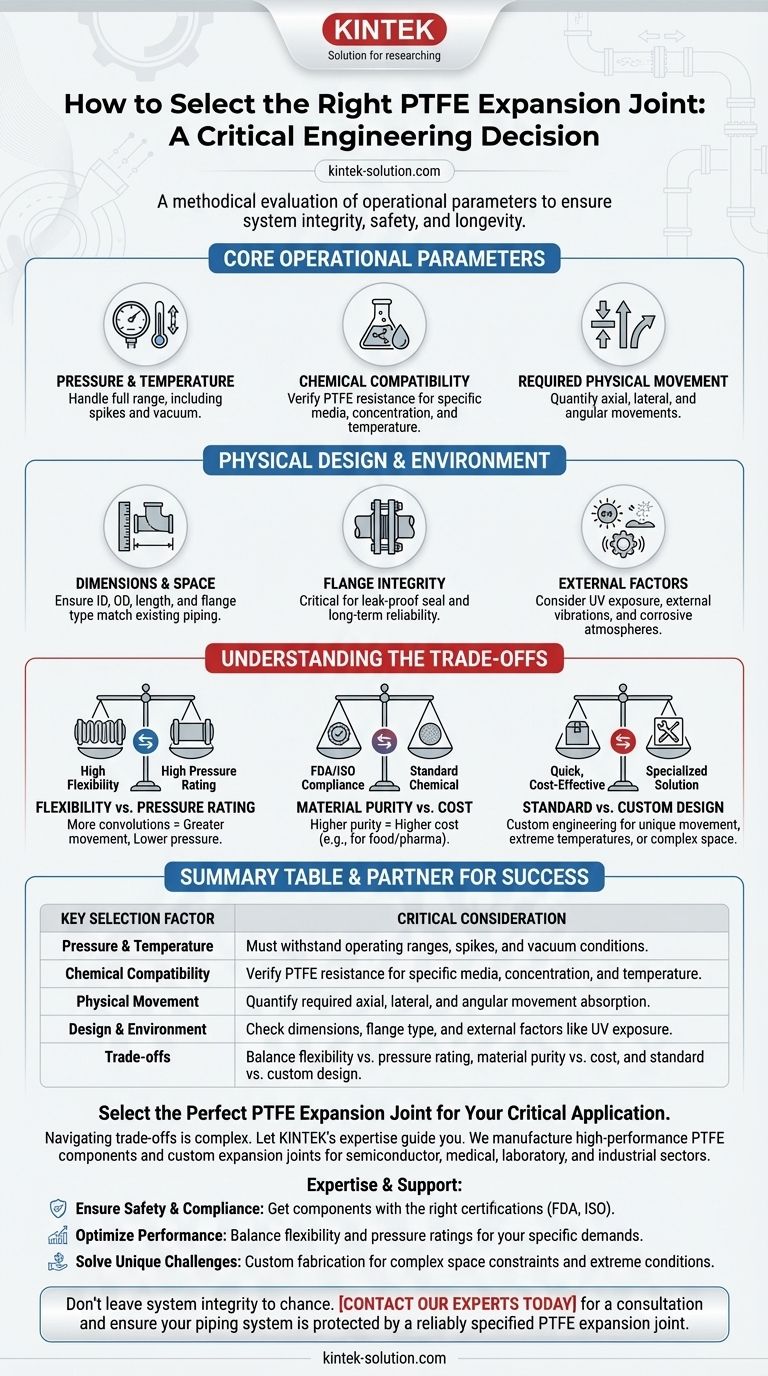

시각적 가이드
