PTFE 립 씰을 선택할 때, 고려해야 할 주요 요소는 응용 분야의 작동 온도, 샤프트 표면 속도, 시스템 압력 및 밀봉되는 화학 매체입니다. 이러한 핵심 매개변수는 안정적인 성능과 긴 서비스 수명을 보장하기 위해 필요한 씰 재료, 프로파일 및 에너지 공급 장치 설계를 결정합니다.
과제는 작동 조건을 아는 것뿐만 아니라 이들이 어떻게 상호 작용하는지 이해하는 것입니다. 성공적인 선택은 단일 까다로운 요소가 아닌 전체 환경 그림에 특정 씰 설계와 PTFE 컴파운드를 일치시키는 것을 필요로 합니다.
핵심 작동 매개변수
PTFE 립 씰의 성능은 모든 밀봉 응용 분야의 네 가지 주요 환경 스트레스 요인과 직접적으로 연결됩니다. 이 중 하나라도 고려하지 않으면 조기 고장이 발생할 수 있습니다.
온도의 영향
PTFE는 일반적으로 -53°C ~ 232°C(-65°F ~ 450°F)로 언급되는 매우 넓은 작동 온도 범위로 알려져 있습니다.
그러나 이 전체 범위는 단일 씰 구성으로는 달성할 수 없습니다. 충전재를 포함한 특정 PTFE 컴파운드와 (사용되는 경우) 에너지 공급 장치 재료는 응용 분야가 경험할 특정 온도에 따라 선택되어야 합니다.
샤프트 표면 속도 수용
PTFE의 주요 장점은 낮은 마찰 특성으로, 종종 35m/s(또는 10,000sfpm)를 초과하는 매우 높은 샤프트 속도를 허용합니다.
고속에서 과열되어 고장날 수 있는 기존 엘라스토머 씰과 달리 PTFE의 윤활성은 마찰열 발생을 최소화하여 까다로운 회전 응용 분야에서 씰 수명을 연장합니다.
시스템 압력 관리
표준 PTFE 립 씰은 35 BAR(500 psi)를 초과하는 압력을 효과적으로 관리할 수 있습니다.
씰의 프로파일과 스프링 에너지 공급 장치의 존재는 압력 하에서 샤프트에 대해 일관된 밀봉력을 유지하여 과도한 마모를 유발하지 않으면서 누출을 방지하는 데 중요합니다.
매체 호환성 보장
PTFE는 거의 보편적으로 불활성이므로 공격적인 화학 물질, 산, 용매 및 광범위한 산업용 윤활제를 밀봉하는 데 이상적인 선택입니다.
이러한 내화학성은 PTFE 씰이 다른 재료가 빠르게 열화될 수 있는 건조하거나 마모성이 있는 매체가 있는 응용 분야에서도 안정적으로 작동할 수 있도록 합니다.
물리적 설계 및 하드웨어 상호 작용
핵심 작동 매개변수 외에도 씰의 물리적 설계와 하드웨어와의 상호 작용은 성공적인 결과를 위해 똑같이 중요합니다.
씰 프로파일 및 구성
밀봉 립의 모양은 성능에 지대한 영향을 미칩니다. 설계는 모든 조건에서 샤프트와 안정적인 접촉점을 유지하도록 신중하게 엔지니어링되어야 합니다.
마찰 및 마모 특성과 밀봉력을 균형 있게 맞추기 위해 고유한 응용 분야 요구 사항을 충족하기 위해 맞춤형 프로파일이 자주 개발됩니다.
충전재 및 코팅의 역할
기본 PTFE 수지는 내마모성, 열전도성 및 크리프 저항성과 같은 특정 특성을 향상시키기 위해 유리, 탄소 또는 흑연과 같은 충전재와 혼합되는 경우가 많습니다.
또한 일부 PTFE 씰은 외경에 엘라스토머 코팅이 되어 있습니다. 이는 설치를 단순화하고 하우징 보어 내에 정적 밀봉을 보장합니다.
치수 일치 및 하드웨어 마감
씰은 샤프트 및 보어와 치수적으로 일치해야 합니다. 그러나 샤프트 표면의 상태도 똑같이 중요합니다.
최적의 성능, 특히 고속에서는 부드러운 PTFE 립의 마모를 방지하기 위해 샤프트에 특정 표면 마감 및 경도가 필요합니다.
피해야 할 일반적인 함정
최고의 씰 재료라도 그 한계나 응용 분야의 미묘한 차이를 잘못 이해하면 실패할 수 있습니다. 일반적인 고장 모드에 대한 인식은 견고한 설계를 위한 열쇠입니다.
"벨 마우스 현상"의 위험
특정 광범위한 접촉 씰 설계에서 부적절한 압력 균형은 립이 샤프트에서 벗어나게 할 수 있으며, 이는 벨 마우스 현상(bell mouthing)으로 알려져 있습니다.
이는 씰을 통해 유체를 적극적으로 펌핑할 수 있는 쐐기를 생성하여 높은 누출률로 이어집니다. 이는 순전히 설계 결함이며 씰 프로파일에서 엔지니어링을 통해 제거되어야 합니다.
"범용" 기능의 오해
PTFE라는 재료는 광범위한 기능을 가지고 있지만, 단일 씰 설계가 동시에 모든 영역에서 탁월한 성능을 발휘하는 것은 아닙니다.
고압에 최적화된 씰은 마찰이 더 높을 수 있으므로 고속, 저압 응용 분야에는 덜 적합합니다. 특정 요소 조합에 최적화된 설계를 선택해야 합니다.
응용 분야에 맞는 올바른 선택
궁극적으로 선택은 시스템의 가장 중요한 요구 사항에 따라 결정되어야 합니다.
- 고속 회전이 주요 초점인 경우: 저마찰 PTFE 컴파운드를 우선시하고 샤프트가 적절한 경도와 표면 마감을 갖추고 있는지 확인하십시오.
- 공격적인 화학 물질 밀봉이 주요 초점인 경우: 특정 매체에 대한 호환성이 확인된 PTFE 컴파운드를 선택하고 씰 및 모든 에너지 공급 장치 재료에 주의를 기울이십시오.
- 고압이 주요 초점인 경우: 압출을 방지하고 일관된 밀봉력을 유지하도록 설계된 스프링 에너지 공급 또는 압력 균형 씰 프로파일을 선택하십시오.
- 극심한 온도가 주요 초점인 경우: 선택한 PTFE 등급 및 에너지 공급 장치 재료가 예상되는 전체 작동 온도 범위에 대해 정격인지 확인하십시오.
올바른 PTFE 립 씰을 선택하는 것은 재료의 강점과 응용 분야의 특정 과제를 일치시키는 과정입니다.
요약표:
| 주요 선택 요소 | PTFE 립 씰의 일반적인 범위 | 씰 설계에 미치는 영향 |
|---|---|---|
| 작동 온도 | -53°C ~ 232°C (-65°F ~ 450°F) | PTFE 컴파운드 및 에너지 공급 장치 재료 선택 결정. |
| 샤프트 표면 속도 | 최대 35 m/s (10,000 sfpm) | 저마찰 PTFE 컴파운드 및 적절한 샤프트 마감 필요. |
| 시스템 압력 | 최대 35 BAR (500 psi) | 압출 방지 및 일관된 밀봉력 유지를 위해 특정 프로파일 및 스프링 에너지 공급 장치 필요. |
| 화학 매체 | 공격적인 화학 물질, 산 및 용매에 대한 내성이 높음. | PTFE 등급 및 에너지 공급 장치 호환성 확인 필수. |
KINTEK과 함께 밀봉 솔루션 최적화
올바른 PTFE 립 씰을 선택하는 것은 반도체, 의료, 실험실 및 산업 분야에서 장비의 신뢰성에 매우 중요합니다. KINTEK은 맞춤형 립 씰을 포함하여 고성능 PTFE 부품 제조를 전문으로 하며, 고객의 정확한 작동 요구 사항을 충족합니다.
당사는 다음을 제공합니다:
- 정밀 생산: 완벽한 맞춤 및 기능을 위한 치수 정확성 보장.
- 맞춤 제작: 초기 프로토타입부터 대량 생산 실행까지.
- 전문 재료 선택: 특정 온도, 속도, 압력 및 화학적 요구 사항에 맞는 이상적인 PTFE 컴파운드 및 씰 설계를 안내합니다.
당사의 전문 지식이 귀하의 응용 분야 성공을 보장하도록 하십시오. 오늘 KINTEK에 문의하여 프로젝트에 대해 논의하고 필요에 맞는 맞춤형 솔루션을 받으십시오.

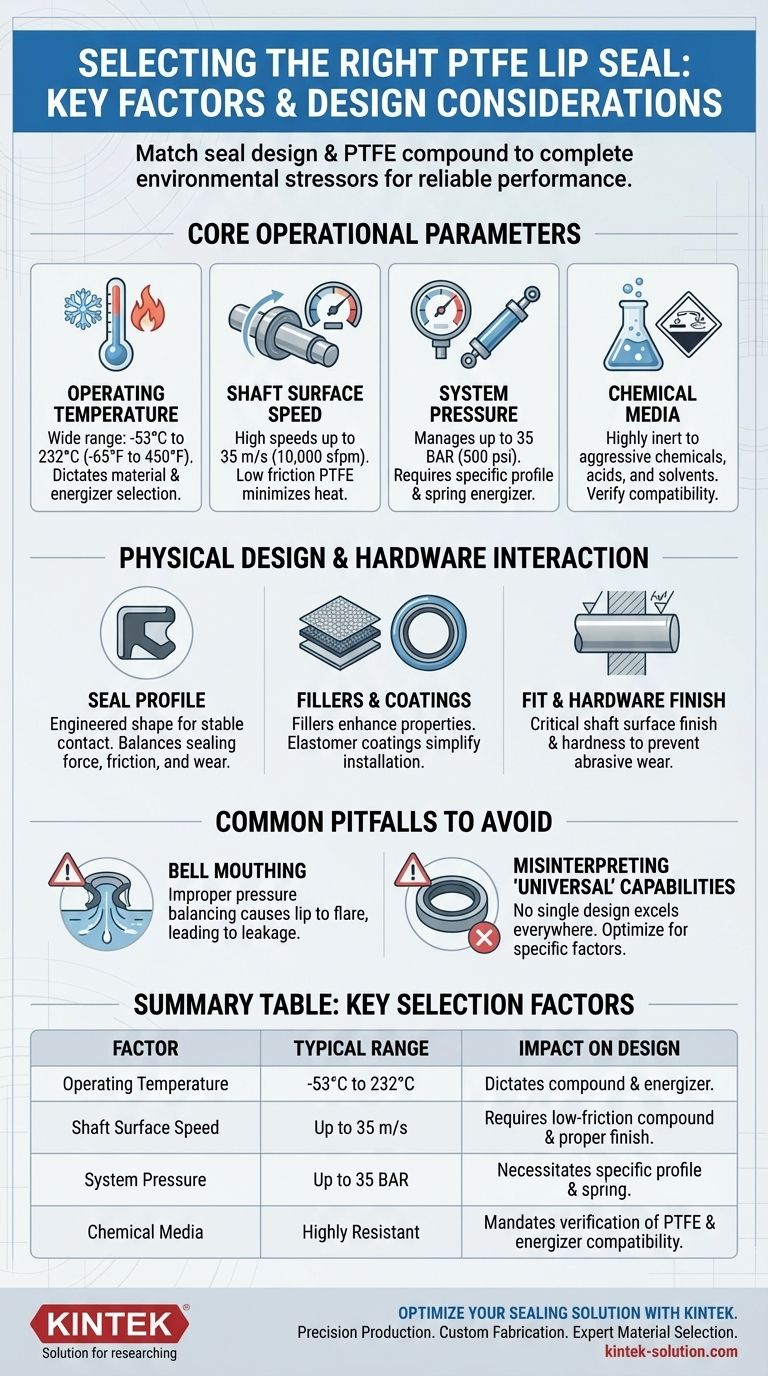

시각적 가이드
