적절한 PTFE 로터리 씰을 선택하는 것은 씰 자체를 넘어 전체 하드웨어 시스템을 포괄하는 중요한 엔지니어링 결정입니다. 안정적인 성능을 보장하려면 작동 조건, 하드웨어 특성 및 특정 씰 설계를 조합하여 평가해야 합니다. 주요 요소에는 회전 속도 및 시스템 압력, 샤프트의 표면 조도 및 경도, 씰링 매체와의 호환성, 씰 홈의 정확한 치수가 포함됩니다.
PTFE 로터리 씰을 선택하는 핵심 과제는 기존 고무 씰에 비해 본질적으로 탄성이 부족하다는 점에 있습니다. 이는 성공이 단일 구성 요소를 찾는 것이 아니라 씰, 샤프트 및 하우징이 애플리케이션의 요구 사항과 완벽하게 일치하는 응집력 있는 시스템을 설계하는 것임을 의미합니다.
핵심 작동 매개변수
선택 프로세스를 시작하려면 먼저 씰이 작동할 환경을 정의해야 합니다. 온도, 속도 및 압력이라는 세 가지 매개변수가 결정의 기초를 형성합니다.
작동 온도
작동 온도 범위는 PTFE의 기계적 특성에 직접적인 영향을 미칩니다. 고온은 재료를 연화시켜 마모를 증가시킬 수 있는 반면, 저온은 재료를 경화시켜 효과적으로 밀봉하는 능력을 저하시킬 수 있습니다. 주변 온도와 마찰로 인해 발생하는 열을 모두 고려해야 합니다.
회전 속도
더 높은 회전 속도는 씰 립에서 더 많은 마찰을 발생시켜 국부적인 열 증가와 마모 가속을 초래합니다. 접선 속도(샤프트 표면에서의 속도)는 씰이 방출해야 하는 에너지를 결정하므로 여기서 중요한 측정 기준입니다.
시스템 압력
작동 압력은 씰 립을 샤프트에 직접적으로 부하합니다. 고압은 밀봉을 개선할 수 있지만 마찰과 마모를 증가시킬 수도 있습니다. 매우 낮은 압력 또는 진공 애플리케이션의 경우 단순한 립 씰은 접촉을 유지하기 위해 스프링 구동 설계가 필요한 경우가 많습니다.
하드웨어 인터페이스
PTFE 씰은 단독으로 작동하지 않습니다. 그 성능은 밀봉하는 하드웨어와 불가분의 관계에 있습니다. 샤프트 및 하우징 특성을 무시하는 것은 조기 고장의 일반적인 원인입니다.
샤프트 표면 조도 및 경도
이것은 아마도 PTFE 씰 수명에 가장 중요한 요소일 것입니다. PTFE는 비교적 부드러운 재료이므로 마모성 마모를 최소화하기 위해 매우 매끄러운 샤프트 표면(일반적으로 8-16 µin Ra)이 필요합니다. 또한 샤프트는 씰 재료 및 포함될 수 있는 충전재에 의해 마모되는 것을 방지할 만큼 충분히 단단해야 합니다.
홈 및 하우징 치수
제자리에 압착될 수 있는 탄력 있는 고무 씰과 달리 PTFE의 강성은 씰 홈의 고정밀 가공을 요구합니다. 씰이 올바르게 지지되고 설치 중 손상 없이 부하되도록 하려면 적절한 치수와 공차가 필수적입니다.
매체 호환성
밀봉되는 주 유체에 대한 PTFE 화합물의 화학적 호환성을 확인해야 합니다. 또한 장비 수명 주기 동안 씰과 접촉할 수 있는 세척제 또는 시스템 플러시와 같은 보조 유체도 고려해야 합니다.
절충 사항 이해하기
PTFE는 고성능 재료이지만 그 고유한 특성은 관리해야 하는 특정 과제와 절충 사항을 제시합니다. 이러한 한계를 객관적으로 평가하는 것이 성공적인 설계의 핵심입니다.
비탄성의 과제
PTFE의 주요 절충 사항은 강성입니다. 이는 압출 및 마모에 대한 저항성이 뛰어나지만 설치 오류에 대해 용납하지 않습니다. 샤프트나 하우징의 날카로운 모서리는 씰 립을 쉽게 손상시킬 수 있으며 특수 설치 도구가 종종 필요합니다.
재료 충전재 및 그 영향
기본 PTFE는 단독으로 사용되는 경우가 거의 없습니다. 카본, 유리 섬유 또는 청동과 같은 충전재는 내마모성, 내크리프성 및 열전도율과 같은 특성을 개선하기 위해 추가됩니다. 그러나 이러한 충전재는 씰을 더 마모성으로 만들 수 있으므로 시스템 마모를 방지하기 위해 더 단단한 샤프트 표면이 필요합니다.
밀봉력과 마찰의 균형
더 높은 밀봉력(예: 더 강력한 스프링으로 인한)을 가진 씰은 특히 저압에서 더 안정적인 장벽을 제공합니다. 절충 사항은 더 높은 마찰로, 이는 더 많은 열을 발생시키고 작동 속도 제한과 씰 및 샤프트의 전체 서비스 수명을 단축시킬 수 있습니다.
애플리케이션에 맞는 올바른 선택
궁극적으로 최적의 씰은 주요 엔지니어링 목표에 맞게 조정된 균형 잡힌 솔루션입니다. 선택 기준의 우선순위를 정하기 위해 다음 지침을 사용하십시오.
- 고속 회전이 주요 초점인 경우: 우수한 표면 조도와 경도를 가진 샤프트를 우선적으로 선택하고 마찰열을 효과적으로 관리하고 방출하는 충전재가 포함된 PTFE 화합물을 선택하십시오.
- 공격적인 화학 매체가 주요 초점인 경우: 첫 번째 단계는 모든 잠재적 공정 유체에 대한 재료 호환성을 확인하고 화학 물질이 갇힐 수 있는 영역을 최소화하는 씰 형상을 선택하는 것입니다.
- 광범위한 압력 범위에서 신뢰성이 주요 초점인 경우: 진공 조건에서 고압 스파이크에 이르기까지 일관된 립 접촉을 보장하기 위해 스프링 구동 씰이 종종 최선의 선택입니다.
씰, 샤프트 및 하우징을 단일 엔지니어링 시스템으로 취급함으로써 PTFE의 고유한 이점을 효과적으로 활용하여 안정적이고 오래 지속되는 밀봉 솔루션을 얻을 수 있습니다.
요약 표:
| 선택 요소 | 주요 고려 사항 | 성능에 미치는 영향 |
|---|---|---|
| 작동 온도 | 주변 온도 및 마찰로 인한 열 | PTFE의 기계적 특성 및 마모율에 영향 |
| 회전 속도 | 샤프트 표면의 접선 속도 | 마찰열 발생 및 마모 유발 |
| 시스템 압력 | 작동 압력 범위 | 밀봉력 및 립 접촉에 영향; 스프링 구동 장치 필요할 수 있음 |
| 샤프트 표면 조도 | 매끄러움(일반적으로 8-16 µin Ra) 및 경도 | PTFE 씰의 마모성 마모를 최소화하는 데 중요 |
| 홈 치수 | 정밀 가공 및 공차 | 손상 없이 올바른 씰 지지 및 설치에 필수적 |
| 매체 호환성 | 주 및 보조 유체에 대한 내화학성 | 재료 무결성 보장 및 씰 열화 방지 |
KINTEK의 전문 지식으로 밀봉 시스템 최적화
올바른 PTFE 로터리 씰을 선택하는 것은 성능, 하드웨어 및 환경 요인의 균형을 맞추어야 하는 복잡한 과제입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 맞춤형 실험실 기구를 포함한 고정밀 PTFE 구성 요소 제조를 전문으로 합니다.
귀하의 애플리케이션 성공은 완벽하게 일치하는 시스템에 달려 있음을 이해합니다. 당사 팀은 신속한 프로토타이핑부터 대량 생산에 이르기까지 전문적인 안내와 맞춤형 제작 서비스를 제공하여 귀하의 씰이 뛰어난 신뢰성과 수명을 제공하도록 보장합니다.
지금 KINTEK에 문의하여 특정 요구 사항에 대해 논의하고 가장 까다로운 애플리케이션을 위한 당사의 정밀 제조 역량을 활용하십시오.

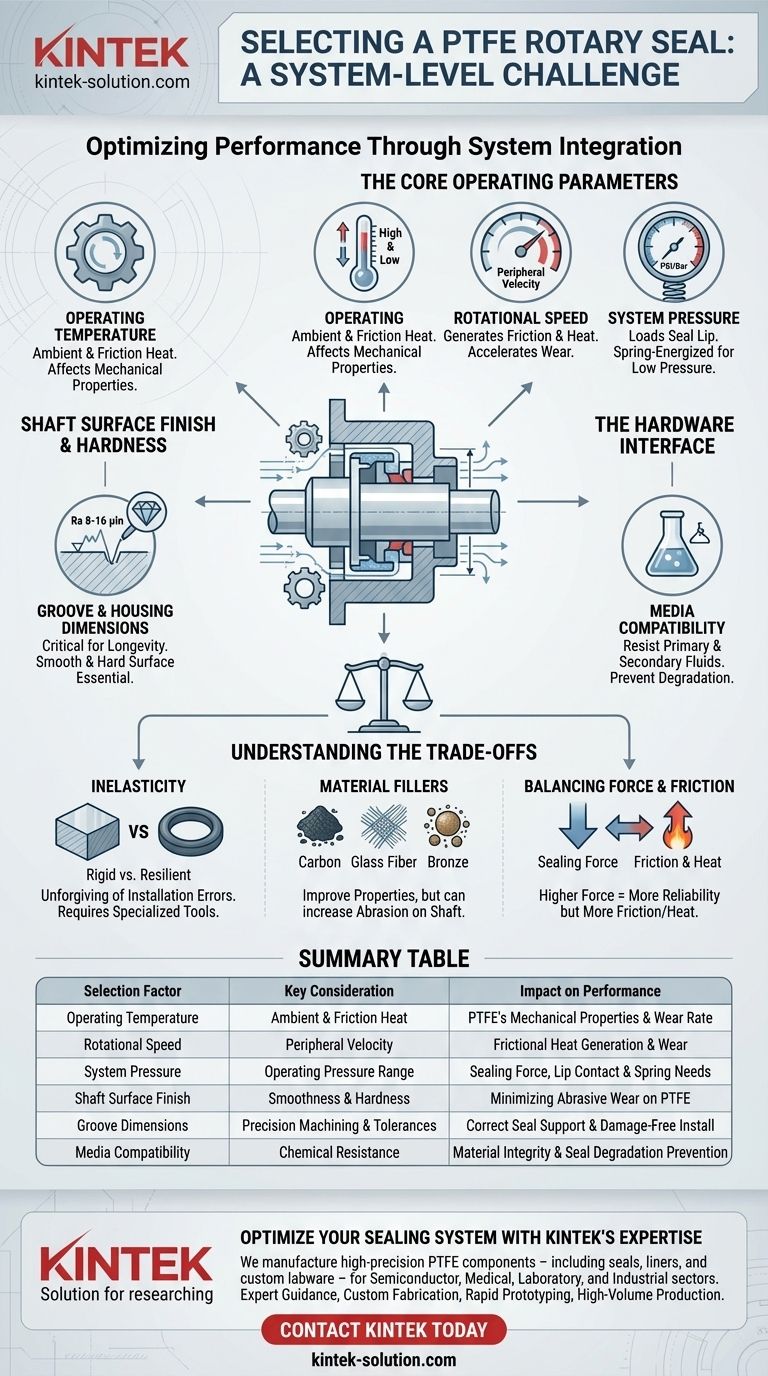

시각적 가이드
