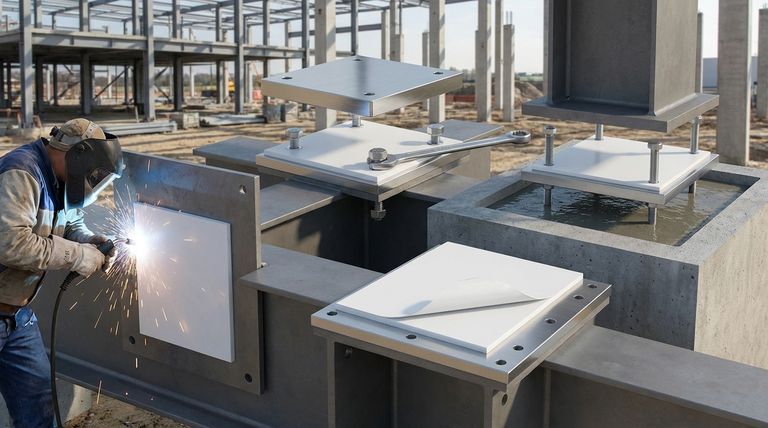

PTFE 슬라이드 베어링의 주요 설치 방법은 전체 용접, 가접, 볼트 체결 및 모르타르 매립입니다. 이러한 방법은 장경간 건물 및 교량에서 중공업 장비에 이르기까지 광범위한 강철 및 콘크리트 구조물에 베어링을 통합할 수 있는 다용성을 제공합니다. 특정 방법의 선택은 구조 설계, 재료 유형 및 향후 조정 필요성에 따라 결정됩니다.
핵심 결정은 설치 방법 자체에 관한 것이 아니라, 베어링 유형과 그 부착 방식을 특정 구조 재료(강철 또는 콘크리트) 및 연결의 성능 요구 사항(영구적 또는 조정 가능 여부)에 맞추는 것입니다.
설치 방법 분석
각 설치 방법은 다양한 구조 연결 및 재료에 맞춰 고유한 목적을 수행합니다. 이들의 근본적인 차이점을 이해하는 것이 정보에 입각한 결정을 내리는 첫 단계입니다.
전체 용접
전체 용접은 베어링의 백킹 플레이트와 강철 구조물 사이에 영구적이고 일체형 결합을 생성합니다. 이 방법은 베어링이 구조 어셈블리의 영구적이고 조정 불가능한 부분으로 의도될 때 선택됩니다. 강철-강철 적용 분야에서 가장 견고하고 내구성 있는 연결을 제공합니다.
가접
가접은 베어링의 백킹 플레이트를 고정하기 위해 짧고 간헐적인 용접을 적용하는 것을 포함합니다. 이 접근 방식은 종종 임시 위치 지정 또는 설계상 완전한 강도 용접이 필요하지 않을 때 사용됩니다. 전체 용접보다 빠른 설치를 제공하지만 영구적인 연결은 덜 견고합니다.
볼트 체결
볼트 체결은 잠재적인 조정, 제거 또는 교체가 가능한 강력한 기계적 연결을 제공합니다. 이 방법은 정밀한 정렬이 중요하거나 베어링에 대한 향후 접근이 필요할 수 있는 응용 분야에 이상적입니다. 베어링의 백킹 플레이트는 지정된 볼트 패턴에 따라 미리 천공됩니다.
모르타르 매립
이 방법은 슬라이드 베어링을 콘크리트 구조물에 통합하는 데만 사용됩니다. 백킹 플레이트는 젖은 콘크리트에 매립되거나 그라우트로 고정되는 앵커 또는 전단 스터드로 설계되어 모르타르가 경화되면 고정된 연결을 생성합니다.
주요 고려 사항 이해
올바른 설치 방법을 선택하려면 연결 자체를 넘어 전체 구조 시스템과 환경을 고려해야 합니다.
백킹 플레이트의 역할
슬라이드 베어링은 강철 백킹 플레이트에 접합된 PTFE 표면으로 구성됩니다. 설치 방법은 PTFE 자체가 아닌 이 백킹 플레이트를 구조물에 부착합니다. 따라서 백킹 플레이트의 두께와 재료는 선택한 방법과 호환되도록 지정되어야 합니다.
구조 재료 (강철 대 콘크리트)
가장 근본적인 요소는 연결 부재의 재료입니다. 용접 및 볼트 체결은 강철 구조물에 사용됩니다. 모르타르 매립은 콘크리트 기초, 교각 또는 보에 대한 표준 방법입니다.
PTFE 표면 보호
저마찰 PTFE 표면은 베어링의 가장 중요한 구성 요소이며 손상에 민감합니다. 설치 중 PTFE는 용접 스패터, 페인트 오버 스프레이 및 모든 금속 파편이나 칩으로부터 반드시 보호되어야 합니다. 그렇게 하지 않으면 슬라이드 특성이 저하되거나 파괴될 수 있습니다.
베어링 방향이 중요합니다
표준 흰색 PTFE의 경우 올바른 조립은 협상 불가능합니다. PTFE 패드는 항상 하부 구조 부재에 위를 향하도록 설치되어야 합니다. 해당 상부 부재는 미끄러질 수 있도록 광택 처리된 스테인리스 스틸 표면을 가져야 합니다. 이 방향을 반대로 하면 이물질이 끼어 움직임을 방해할 수 있습니다.
구조에 적합한 선택
프로젝트의 특정 요구 사항은 최적의 설치 방법을 직접적으로 가리킬 것입니다.
- 강철 구조물에서 영구적인 연결이 주요 초점인 경우: 최대 강도와 강성을 위해 전체 용접을 선택하십시오.
- 강철 구조물에서 조정 가능성 또는 향후 교체가 주요 초점인 경우: 기계적 정밀도와 서비스 용이성을 위해 볼트 체결을 선택하십시오.
- 콘크리트 기초 또는 부재에 베어링을 통합하는 것이 주요 초점인 경우: 모르타르 매립이 올바르고 유일한 방법입니다.
- 강철에 임시 고정 또는 부분 연결이 주요 초점인 경우: 가접은 실행 가능하고 효율적인 옵션이 될 수 있습니다.
궁극적으로 올바른 설치 방법을 선택하면 슬라이드 베어링이 설계된 대로 작동하여 자산 수명 동안 구조적 힘을 효과적으로 관리할 수 있습니다.
요약표:
| 설치 방법 | 주요 사용 사례 | 주요 특징 |
|---|---|---|
| 전체 용접 | 강철 구조물 | 영구적, 견고함, 일체형 연결 |
| 가접 | 강철 구조물 | 임시 고정 또는 부분 연결 |
| 볼트 체결 | 강철 구조물 | 조정 가능, 제거 가능, 정밀한 정렬 가능 |
| 모르타르 매립 | 콘크리트 구조물 | 기초 및 교각을 위한 고정 연결 |
