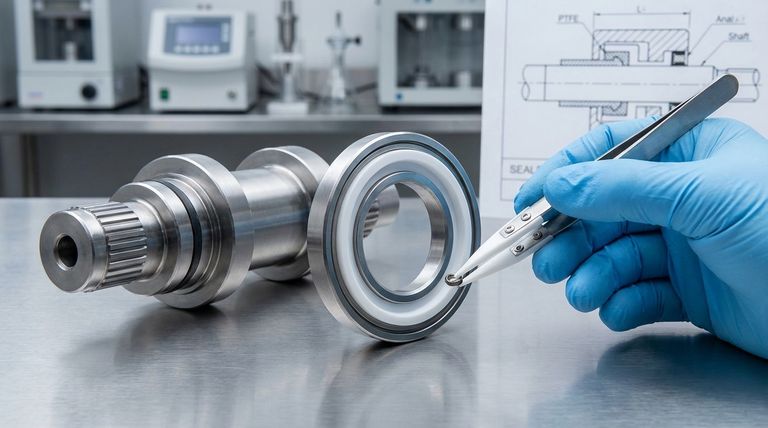

본질적으로 PTFE 로터리 샤프트 립 씰은 까다로운 환경을 위해 설계된 고성능 밀봉 장치입니다. 주요 기능은 두 가지입니다. 윤활유나 시스템 유체를 유지하는 동시에 먼지나 습기와 같은 외부 오염 물질이 들어오는 것을 방지하는 것입니다. 이 씰은 고정된 하우징(보어)과 회전하는 샤프트 사이에 동적 씰을 형성합니다.
PTFE 로터리 샤프트 립 씰의 결정적인 이점은 재료 자체에 있습니다. 매우 낮은 마찰, 넓은 온도 허용 범위 및 화학적 불활성 덕분에 고속, 고압 및 화학적으로 공격적인 응용 분야에서 기존 고무 씰보다 뛰어난 성능을 발휘할 수 있습니다.
고성능 씰의 구조
PTFE 씰의 구성을 이해하면 까다로운 조건에서 어떻게 뛰어난 성능을 달성하는지 알 수 있습니다. 이는 각각 특정 역할을 하는 정밀 부품들의 조립체입니다.
외부 금속 케이스
씰의 구조적 기반은 금속 케이스 또는 "캔"입니다. 이 부품은 기계 하우징이나 보어에 압입되도록 설계되었습니다.
이는 견고하고 고정된 기반을 제공하여 작동 중에 씰이 제자리에 단단히 고정되도록 보장합니다.
내부 PTFE 립
PTFE(폴리테트라플루오로에틸렌) 립은 동적 밀봉 요소입니다. 이것이 회전하는 샤프트와 직접 접촉하는 씰의 부분입니다.
그 고유한 재료 특성은 씰의 고성능 능력의 주된 이유입니다.
밀봉 개스킷
일부 설계에서는 PTFE 층과 금속 케이스 사이에 개스킷이 배치됩니다. 이 요소는 씰 자체 본체를 통한 잠재적인 2차 누출 경로를 밀봉하는 역할을 합니다.
주요 성능 특성
PTFE 씰을 사용하기로 결정하는 것은 거의 항상 기존 엘라스토머 씰의 성능을 초과하는 작동 요구 사항에 의해 주도됩니다.
극도로 낮은 마찰
PTFE는 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이를 통해 씰 립이 샤프트 위를 부드럽게 미끄러지면서 열 발생과 마모를 줄일 수 있습니다.
이러한 특성은 매우 효과적이어서 많은 PTFE 씰이 윤활 없이도 완벽하게 작동할 수 있습니다.
극한의 온도 저항성
PTFE 씰은 매우 넓은 온도 범위에서 안정적으로 작동합니다. 영하 80°C(-112°F)의 극저온부터 260°C(500°F)의 고온까지 무결성을 유지합니다.
뛰어난 화학적 불활성
PTFE는 거의 모든 산업용 화학 물질, 용매 및 윤활유에 대해 비반응성입니다. 이러한 내화학성은 공격적인 매체에 노출되었을 때 씰이 열화되거나 팽창하는 것을 방지합니다.
고압 및 고속 기능
표준 씰과 비교할 때 PTFE는 압력과 고속에서 탁월합니다. 이들은 35 BAR (500 psi)를 초과하는 압력과 최대 35 m/s의 표면 속도를 견디도록 설계되었습니다.
상충 관계 이해
PTFE 씰은 매우 효과적이지만 보편적인 해결책은 아닙니다. 그 고유한 재료 특성은 성공에 매우 중요한 특정 고려 사항을 수반합니다.
설치 민감도
PTFE는 고무에 비해 비교적 단단한 재료입니다. 밀봉 립은 설치 중에 쉽게 흠집이 나거나 손상될 수 있으며, 이는 즉각적인 누출을 유발할 수 있습니다.
신중한 취급과 적절한 설치 도구는 단순히 권장되는 것이 아니라 안정적인 씰링을 위해 필수적입니다.
제한된 탄성
고무와 달리 PTFE는 탄성 복원력이 부족하여 변형된 후 모양으로 쉽게 되돌아오지 않습니다.
이는 긁힘이나 상당한 런아웃과 같은 샤프트 결함에 덜 관대하여 밀봉 인터페이스를 손상시킬 수 있습니다.
더 높은 초기 비용
고성능 재료에는 프리미엄이 따릅니다. PTFE 씰은 일반적으로 표준 니트릴 또는 바이톤(Viton) 제품보다 초기 비용이 더 높습니다.
이 투자는 다른 씰이 조기에 실패하는 응용 분야에서 더 긴 서비스 수명과 장비 가동 중단 시간 감소로 정당화됩니다.
응용 분야에 적합한 선택
올바른 씰을 선택하려면 재료의 기능을 장비의 작동 요구 사항과 일치시켜야 합니다.
- 표준 작동 조건에 중점을 두는 경우: 극심한 온도, 고속 또는 공격적인 화학 물질이 문제가 되지 않는 곳에서는 기존 엘라스토머 씰이 더 비용 효율적일 가능성이 높습니다.
- 고성능 및 안정성에 중점을 두는 경우: PTFE 씰은 높은 표면 속도, 상당한 압력 또는 공격적인 매체에 노출되는 응용 분야에 대한 확실한 선택입니다.
- 유지 보수 및 가동 중단 시간 최소화에 중점을 두는 경우: PTFE 씰의 뛰어난 내구성은 중요 기계의 교체 빈도를 크게 줄여 초기 비용을 정당화하는 경우가 많습니다.
고유한 재료 이점을 이해함으로써 PTFE 로터리 샤프트 씰을 활용하여 가장 까다로운 응용 분야에서 뛰어난 안정성을 달성할 수 있습니다.
요약표:
| 특징 | PTFE 씰 장점 |
|---|---|
| 마찰 | 극도로 낮음, 윤활 없이 작동 가능 |
| 온도 범위 | -80°C ~ 260°C (-112°F ~ 500°F) |
| 내화학성 | 거의 모든 산업용 화학 물질에 불활성 |
| 압력 및 속도 | >35 BAR (500 psi), 최대 35 m/s 표면 속도 |
| 최적의 용도 | 고속, 고압, 화학적으로 공격적인 환경 |
KINTEK의 정밀 엔지니어링된 PTFE 씰로 장비의 신뢰성을 업그레이드하십시오.
반도체, 의료, 실험실 또는 산업 분야의 운영에서 극한의 온도, 고속, 공격적인 화학 물질 및 상당한 압력을 견뎌야 하는 씰이 필요한 경우, 당사의 맞춤 제작 PTFE 부품이 해결책입니다. 당사는 고성능 PTFE 씰, 라이너 및 실험실 기구 제조를 전문으로 하며, 프로토타입부터 대량 주문까지 정밀도와 내구성에 중점을 두고 모든 것을 제공합니다.
유지 보수 가동 중단 시간을 줄이고 중요 기계의 수명을 연장하십시오. 귀하의 특정 응용 분야 요구 사항에 대해 논의하고 귀하의 요구에 맞는 맞춤형 솔루션을 받으려면 오늘 당사의 전문가에게 문의하십시오.

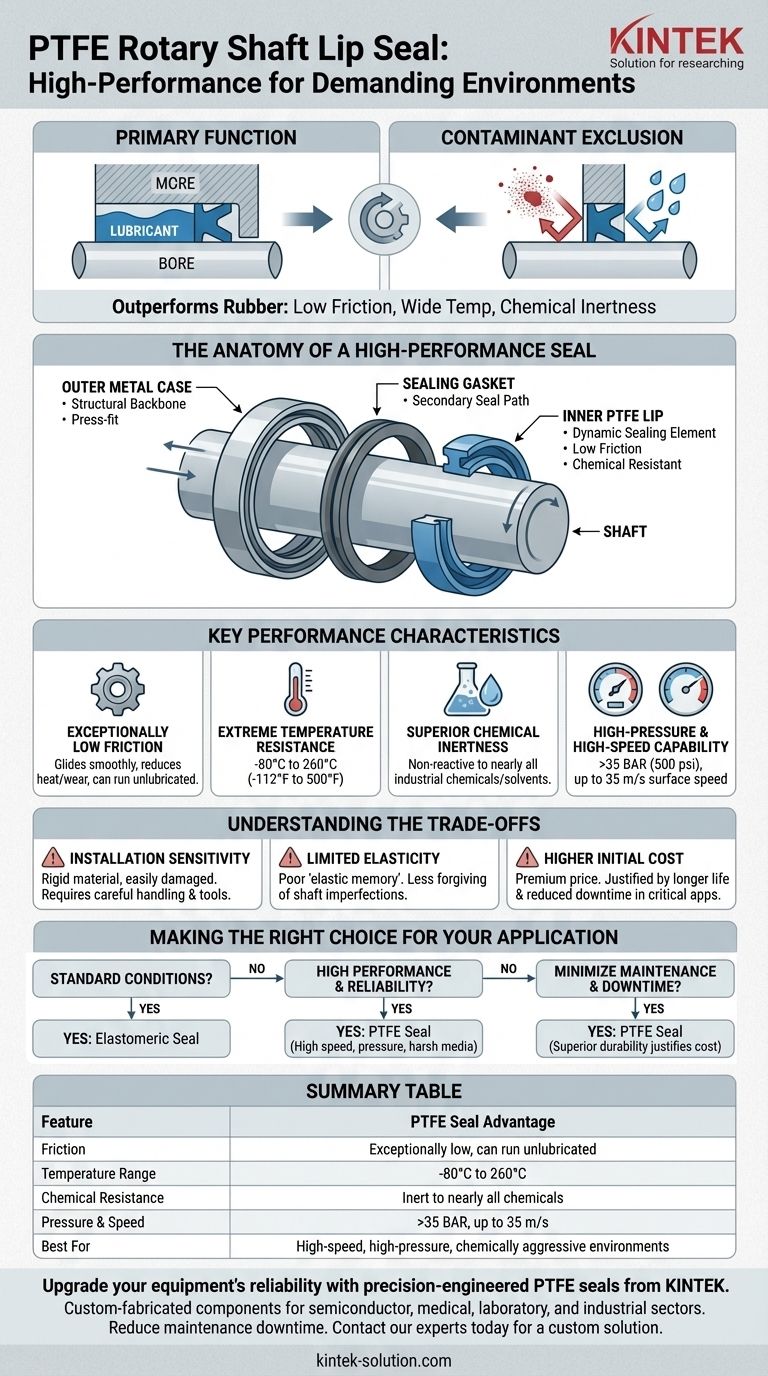

시각적 가이드
