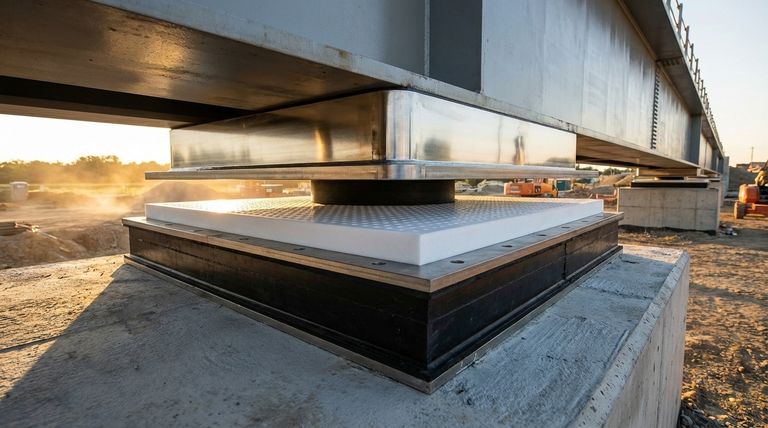

본질적으로 PTFE 슬라이딩 탄성 베어링은 고성능, 저마찰 슬라이딩 시스템으로 향상된 표준 교량 베어링입니다. 이는 상단 표면에 폴리테트라플루오로에틸렌(PTFE) 층이 접합된 강철 보강 고무(탄성체) 패드로 구성됩니다. 이 PTFE 층은 연마된 스테인리스 스틸 플레이트와 미끄러지면서 상당한 수평 움직임을 허용하는 동시에 고무 패드는 계속해서 수직 하중을 지지하고 회전을 수용합니다.
핵심 통찰력은 이 설계가 두 가지 뚜렷한 기능을 분리한다는 것입니다. 탄성체 패드는 수직 하중과 회전 움직임을 처리하는 반면, PTFE 슬라이딩 표면은 대규모 수평 변위를 수용하여 표준 탄성 베어링의 물리적 한계를 극복합니다.
핵심 엔지니어링 문제를 해결하는 방법
교량이나 대형 구조물은 온도 변화로 인해 자연적으로 팽창하고 수축합니다. 또한 활하중 및 지진 발생 시에도 움직입니다. 이 움직임은 지지 기둥과 교대벽에 손상을 주는 응력을 전달하지 않고 수용되어야 합니다.
표준 베어링의 한계
표준 탄성 베어링은 고무 패드가 옆으로 전단되면서 수평 움직임을 수용합니다. 이는 작은 움직임에는 잘 작동합니다.
그러나 장경간 교량에서는 필요한 움직임이 상당할 수 있습니다. 표준 베어링에 그만큼의 전단을 강요하면 하부 구조에 막대한 수평력이 발생하고 베어링 자체에 과도한 응력이 가해집니다.
슬라이딩 솔루션: 움직임 분리
PTFE 슬라이딩 베어링은 대규모 수평 움직임을 위한 독립적인 메커니즘을 생성하여 이 문제를 해결합니다.
PTFE와 연마된 스테인리스 스틸 플레이트 사이의 극도로 낮은 마찰 계수는 교량 상부 구조가 자유롭게 미끄러지도록 합니다. 이는 수평 움직임을 탄성체로부터 효과적으로 분리하거나 "디커플링"하여, 탄성체가 더 이상 전단을 통해 움직임을 흡수할 필요가 없게 만듭니다.
베어링 해체: 핵심 구성 요소
이 베어링은 각 부분이 특정 작업을 수행하는 복합 어셈블리입니다.
탄성체 패드
이것이 베어링의 기초입니다. 고무 층이 강철 심(shim)에 접합되어 구조물의 엄청난 수직 무게를 지지합니다. 유연성 덕분에 보 끝단이 하중 하에서 처짐에 따라 약간 회전할 수도 있습니다.
PTFE 슬라이딩 층
얇은(1.5mm - 3mm) PTFE 층이 탄성체 패드의 상부 강철 플레이트 홈에 접합됩니다. 종종 이 PTFE 표면에는 특수 윤활제의 저장소 역할을 하는 딤플이 있어 베어링 수명 동안 일관되게 낮은 마찰을 보장합니다.
스테인리스 스틸 맞닿음판
PTFE는 콘크리트와 미끄러지지 않습니다. 교량 거더에 고정된 별도의 상부 베어링 요소의 일부인 고도로 연마된 스테인리스 스틸 플레이트와 미끄러집니다. PTFE와 연마된 스테인리스 스틸의 조합은 사용 가능한 고체 대 고체 접촉면 중 가장 낮은 마찰 조합 중 하나를 생성합니다.
일반적인 응용 분야 및 장점
PTFE 슬라이딩 베어링의 고유한 기능은 특정 구조 설계에 필수적입니다.
장경간 구조물에 이상적
이 베어링은 큰 변위를 겪는 구조물에 표준 선택입니다. 여기에는 다경간 연속보, 장경간 단순 지지보 및 열 변위가 큰 기타 구성이 포함됩니다.
하부 구조력 감소
베어링이 최소한의 저항으로 미끄러지기 때문에 교각과 교대벽에 전달되는 수평력이 거의 없습니다. 이는 하부 구조를 더 경제적으로 설계할 수 있게 하는데, 기둥이 상부 구조로부터의 높은 전단력을 저항하도록 설계될 필요가 없기 때문입니다.
향상된 내구성과 격리
움직임을 원활하게 수용함으로써 베어링은 교통 및 심지어 지진 활동으로 인한 충격 및 충격 하중이 구조물을 통해 전달되는 것을 줄입니다. 이는 교량의 전반적인 안정성과 장기적인 내구성에 기여합니다.
상충 관계 이해
매우 효과적이지만 이 설계는 단순한 베어링에는 없는 복잡성을 도입합니다.
표면 상태가 중요함
낮은 마찰 성능은 PTFE와 스테인리스 스틸 사이의 깨끗하고 손상되지 않은 접촉면에 전적으로 달려 있습니다. 이물질, 부식 또는 강판의 긁힘은 마찰을 극적으로 증가시켜 기능을 손상시킬 수 있습니다.
설치 정밀도
상부 요소와 하부 요소 간의 올바른 정렬이 중요합니다. 정렬 불량은 PTFE에 고르지 않은 압력을 가하고, 가장자리 부하를 유발하며, 조기 마모를 초래할 수 있습니다.
비용 및 복잡성 증가
PTFE 층, 윤활제 및 별도의 스테인리스 스틸 맞닿음판이 추가되어 이러한 베어링은 단순한 적층 탄성 패드에 비해 제조 및 설치가 더 복잡하고 비용이 많이 듭니다.
구조물에 적합한 선택하기
올바른 베어링을 선택하는 것은 구성 요소의 기능을 구조물의 요구 사항에 맞추는 것입니다.
- 예상되는 움직임이 적은 단경간에 중점을 둔 경우: 표준 탄성 베어링이 종종 가장 비용 효율적이고 충분한 솔루션입니다.
- 상당한 열적 움직임이 있는 장경간에 중점을 둔 경우: 구조물에 과도한 응력을 주지 않으면서 변위를 수용하기 위해 PTFE 슬라이딩 탄성 베어링이 필요합니다.
- 민감한 교각에 대한 수평력 최소화에 중점을 둔 경우: 저마찰 슬라이딩 메커니즘으로 인해 이 베어링은 하부 구조를 보호하기 위한 탁월한 선택입니다.
궁극적으로 PTFE 슬라이딩 탄성 베어링을 선택하는 것은 엔지니어링된 정밀도로 대규모 구조적 움직임을 관리하기로 결정하는 것입니다.
요약표:
| 구성 요소 | 주요 기능 |
|---|---|
| 탄성체 패드 | 수직 하중을 지지하고 회전을 수용합니다. |
| PTFE 슬라이딩 층 | 저마찰 수평 움직임을 가능하게 합니다. |
| 스테인리스 스틸 플레이트 | PTFE가 미끄러질 수 있는 매끄럽고 연마된 표면을 제공합니다. |
| 주요 장점 | 대규모 수평 변위를 탄성체로부터 분리하여 하부 구조력을 줄입니다. |
중요한 PTFE 구성 요소에 대한 신뢰할 수 있는 파트너가 필요하십니까?
PTFE 슬라이딩 표면의 정밀도와 성능은 베어링 성공에 매우 중요합니다. KINTEK은 까다로운 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 맞춤형 제작물을 포함하여 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 우리는 저마찰 및 내구성이 필수적인 응용 분야에 필요한 재료 무결성과 치수 정확성을 보장합니다.
당사의 전문 지식이 다음 프로젝트를 어떻게 향상시킬 수 있는지 논의해 봅시다. 상담을 위해 오늘 저희 팀에 문의하십시오.

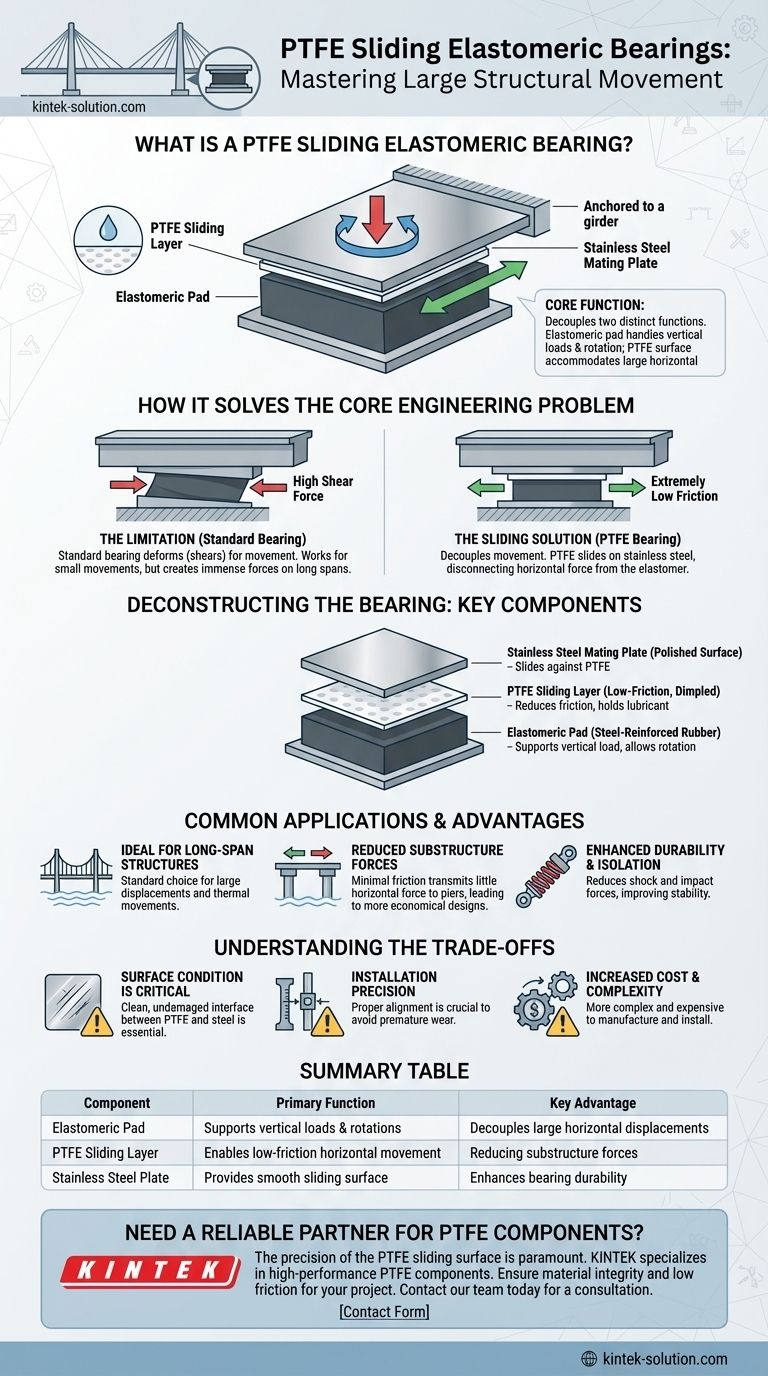

시각적 가이드
