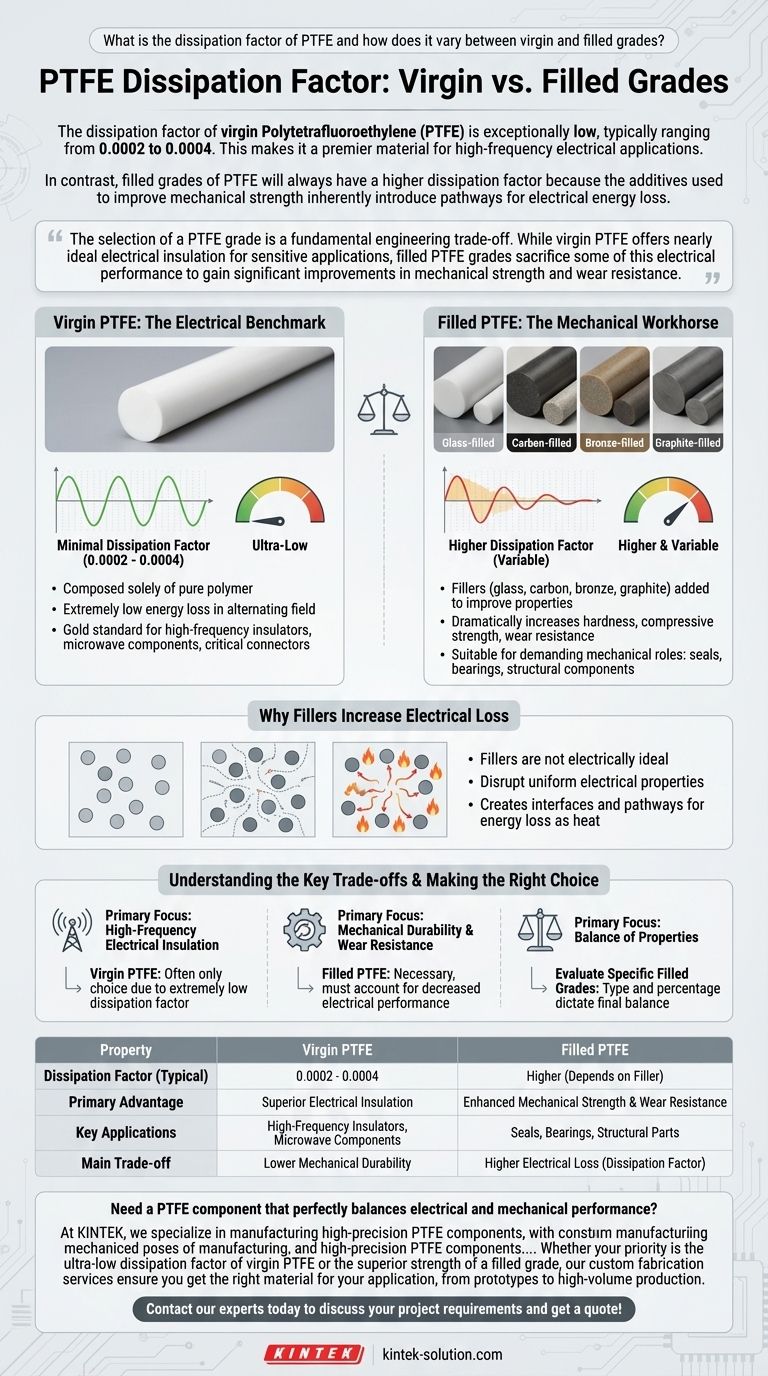

PTFE(폴리테트라플루오로에틸렌)는 낮은 손실 계수로 잘 알려져 있어 고주파 전기 애플리케이션에 선호되는 소재입니다.Virgin PTFE는 0.0002~0.0004 범위의 매우 낮은 손실 계수를 나타내며, 이는 순수한 비충진 구성으로 인한 것입니다.유리, 탄소 또는 청동과 같은 첨가제가 포함된 충전 PTFE 등급은 일반적으로 에너지 흡수 필러의 도입으로 인해 더 높은 소산 계수를 나타냅니다.이러한 차이는 특정 애플리케이션의 성능에 영향을 미치며, 버진 PTFE는 전기 절연에 탁월하고 충전된 등급은 향상된 기계적 특성을 제공합니다.이러한 차이점을 이해하는 것은 전기적 성능과 기계적 내구성의 균형을 유지하면서 맞춤형 애플리케이션에 적합한 PTFE 등급을 선택하는 데 매우 중요합니다.
핵심 사항 설명:
-
손실 계수 기본 사항
- 손실 계수(또는 손실 탄젠트)는 재료가 교류 전기장을 받을 때 열로 발생하는 에너지 손실을 측정합니다.
- 값이 낮을수록 전기 절연 특성이 우수하며, 이는 RF 부품이나 회로 기판과 같은 고주파 애플리케이션에 매우 중요합니다.
-
Virgin PTFE: 최적의 전기적 성능
- 순수하고 채워지지 않은 Virgin PTFE는 다음과 같은 손실 계수를 가지고 있습니다. 0.0002-0.0004 PTFE 등급 중 가장 낮습니다.
- 따라서 항공 우주 또는 통신과 같이 신호 손실을 최소화해야 하는 애플리케이션에 이상적입니다.
-
채워진 PTFE 등급:성능의 트레이드 오프
- 유리 섬유(25% 유리 충전 PTFE) 또는 탄소(탄소/흑연 충전 PTFE)와 같은 필러는 기계적 강도를 향상시키지만 손실 계수를 증가시킵니다.
- 예를 들어, 유리 충진 PTFE는 최대 0.001-0.002 청동으로 채워진 PTFE는 다음과 같습니다. 0.003 .
- 이러한 등급은 내마모성이 전기적 손실보다 큰 기계적 응용 분야(예: 베어링, 씰)에 적합합니다.
-
충전된 PTFE의 손실에 영향을 미치는 요인
- 필러 유형:전도성 필러(예: 탄소)는 비전도성 필러(예: 세라믹)보다 에너지 손실을 더 많이 증가시킵니다.
- 필러 비율:필러 함량이 높을수록(예: 50% 스테인리스 스틸로 채워진 PTFE) 일반적으로 손실 계수가 높아집니다.
- 주파수 종속성:손실은 신호 주파수에 따라 달라질 수 있으며, 특히 충전된 등급에서는 더욱 그렇습니다.
-
적용 분야 및 선택 기준
- 버진 PTFE:고주파 절연체, 동축 케이블 및 맞춤형 PTFE 부품 전기적 순도가 요구되는 맞춤형 부품.
- 채워진 PTFE:고하중 베어링(예: 몰리/청동 충진), 내화학성 씰(탄소 충진) 또는 내마모성 부품(세라믹 충진)에 선호됩니다.
-
장단점 및 설계 고려 사항
-
탄소 섬유로 채워진 PTFE는 전기적 성능은 다소 떨어지지만, 그 대신 강도가 높아집니다:
- 압축 강도(예: 35% 탄소 섬유 충전 PTFE).
- 열 안정성(예: 유리 충진 PTFE는 더 높은 기계적 부하를 견딥니다).
- 내마모성(예: 동적 씰용 브론즈 충진 PTFE).
-
탄소 섬유로 채워진 PTFE는 전기적 성능은 다소 떨어지지만, 그 대신 강도가 높아집니다:
-
구매자를 위한 실질적인 시사점
- 전기 애플리케이션의 경우, 버진 PTFE의 저손실성을 우선적으로 고려합니다.
- 기계 부품의 경우 필러의 장단점을 평가합니다. 높은 손실로 내구성을 향상시킬 수 있습니다.
- 맞춤형 배합(예: 혼합 필러)은 전기적 요구와 기계적 요구의 균형을 맞출 수 있습니다.
엔지니어와 구매자는 이러한 뉘앙스를 이해함으로써 성능과 비용 효율성 모두를 위해 PTFE 선택을 최적화할 수 있습니다.하이브리드 필러 등급이 강도와 단열에 대한 프로젝트의 이중 요구 사항을 충족할 수 있을까요?
요약 표:
| PTFE 등급 | 손실 계수 범위 | 주요 특성 | 최고의 애플리케이션 |
|---|---|---|---|
| 버진 PTFE | 0.0002-0.0004 | 순수하고 낮은 에너지 손실 | 고주파 전기 절연, RF 부품 |
| 유리 충전 PTFE | 0.001-0.002 | 향상된 기계적 강도 | 베어링, 씰 |
| 탄소 충전 PTFE | 최대 0.003 | 높은 내마모성 | 내화학성 씰 |
| 청동 충전 PTFE | ~0.003 | 뛰어난 내마모성 | 동적 씰, 고하중 베어링 |
