간단히 말해, 테플론 캡슐화 O-링의 작동 온도는 일반적으로 -60°C ~ +205°C(-76°F ~ +400°F)입니다. 그러나 이 범위는 절대적이지 않으며, 씰의 탄성을 제공하는 내부 코어에 사용되는 재료에 의해 근본적으로 결정됩니다.
핵심은 캡슐화 O-링이 두 부분으로 구성된 시스템이라는 것입니다. 외부 테플론 쉘은 화학적 불활성을 제공하지만, 내부 엘라스토머 코어(일반적으로 실리콘 또는 FKM)가 씰의 유효 온도 범위와 기계적 성능을 결정합니다.
캡슐화 O-링 해부
온도 제한을 이해하려면 먼저 구조를 이해해야 합니다. 이 씰은 단단한 테플론이 아니며, 함께 작동하는 두 가지 별개의 구성 요소로 이루어져 있습니다.
테플론 캡슐화(FEP/PFA)의 역할
외부 재킷은 얇고 이음매 없는 불소수지 층으로, 가장 일반적으로 FEP(불소화 에틸렌 프로필렌) 또는 PFA(퍼플루오로알콕시)입니다.
이 쉘은 O-링의 주요 이점인 뛰어난 내화학성과 낮은 마찰 계수를 제공합니다. 상한 온도는 주로 이 FEP 또는 PFA 재킷에 의해 결정되며, 일반적으로 +205°C(+400°F)까지 작동합니다.
엘라스토머 코어의 중요한 기능
내부 코어는 O-링에 "기억"과 탄성을 제공하는 단단한 엘라스토머입니다. 이 코어가 씰을 유지하는 데 필요한 물리적 힘을 제공합니다.
이 유연한 코어가 없으면 단단한 테플론 재킷은 특히 온도 변동 시 효과적으로 압축 및 복원될 수 없습니다. 코어 재료의 선택은 O-링의 저온 성능에 가장 중요한 요소입니다.
코어 재료가 온도 범위를 결정하는 방법
전체 온도 등급은 이 두 부분으로 구성된 시스템에서 가장 약한 연결 고리에 의해 결정됩니다. 코어 재료는 스펙트럼의 낮은 끝에서 씰이 어떻게 작동할지 결정합니다.
실리콘 코어: 극저온용
실리콘 코어는 최고의 저온 성능을 제공합니다. 실리콘은 극도로 추운 온도에서도 유연성을 유지하여 O-링이 밀봉력을 유지할 수 있도록 합니다.
실리콘 코어가 있는 O-링은 일반적으로 -60°C(-76°F)의 가장 낮은 유효 온도에 도달할 수 있습니다.
FKM (Viton®) 코어: 고성능 표준
FKM은 특히 고온에서 압력 하에서 영구적인 평탄화에 저항하는 우수한 압축 영구 변형 저항성 때문에 가장 일반적인 코어 재료입니다.
그러나 FKM은 극저온에서 실리콘만큼 성능이 좋지 않습니다. FKM 코어가 있는 O-링은 일반적으로 -20°C ~ -40°C(-4°F ~ -40°F)의 저온 등급을 가집니다.
절충점 및 한계 이해
캡슐화 O-링은 고유한 이점 조합을 제공하지만, 보편적인 솔루션은 아닙니다. 성공적인 구현을 위해서는 그 한계를 이해하는 것이 중요합니다.
저온 취성
코어 재료가 저온 한계에 가까워지면 경화되어 밀봉 표면에 "밀어내는" 능력을 잃습니다. 이러한 탄성 손실은 특히 동적 응용 분야 또는 열 순환 중에 씰 고장으로 이어질 수 있습니다.
고온 압축 영구 변형
온도 범위의 상한에서 엘라스토머 코어는 압력 하에서 영구적으로 변형될 수 있으며, 이를 압축 영구 변형이라고 합니다. 시스템이 냉각되면 O-링이 원래 모양으로 복원되지 않아 누출 경로가 생성될 수 있습니다.
설치 강성
테플론 재킷은 O-링을 표준 고무 O-링보다 훨씬 더 단단하게 만듭니다. 이로 인해 설치가 더 어려워지고 과도하게 늘리거나 날카로운 모서리에 강제로 끼울 경우 얇은 캡슐화가 손상될 위험이 증가합니다.
귀하의 응용 분야에 적합한 O-링 선택
귀하의 선택은 작동 환경의 특정 요구 사항에 따라 결정되어야 합니다.
- 극저온 성능이 주요 초점인 경우: -60°C까지 밀봉 무결성을 보장하기 위해 실리콘 코어가 있는 캡슐화 O-링을 선택하십시오.
- 고온 안정성과 압력이 주요 초점인 경우: FKM 코어는 압축 영구 변형에 대한 더 나은 저항성을 제공하고 205°C 한계 근처에서 더 안정적인 씰을 보장하는 우수한 선택입니다.
- 내화학성과 일반적인 성능의 균형이 주요 초점인 경우: FKM 코어는 광범위한 산업 응용 분야를 포괄하는 표준적이고 가장 널리 사용되는 옵션입니다.
궁극적으로 정보에 입각한 선택을 하려면 테플론 쉘을 넘어 씰의 필수 기계적 특성을 제공하는 코어 재료를 이해해야 합니다.
요약 표:
| 코어 재료 | 일반적인 저온 한계 | 고온 한계 (FEP/PFA 재킷) | 주요 특징 |
|---|---|---|---|
| 실리콘 | -60°C (-76°F) | +205°C (+400°F) | 극저온에 가장 적합 |
| FKM (Viton®) | -20°C ~ -40°C (-4°F ~ -40°F) | +205°C (+400°F) | 우수한 고온 안정성 및 압축 영구 변형 저항성 |
까다로운 조건에 대한 신뢰할 수 있는 씰이 필요하십니까?
올바른 캡슐화 O-링을 선택하는 것은 응용 분야의 성공에 매우 중요합니다. 극저온용 실리콘이든 고온 안정성용 FKM이든 코어 재료는 성능과 수명에 직접적인 영향을 미칩니다.
KINTEK은 맞춤형 테플론 캡슐화 O-링을 포함한 고성능 PTFE 부품 제조를 전문으로 합니다. 우리는 반도체, 의료, 실험실 및 산업 분야에 서비스를 제공하며, 프로토타입부터 대량 주문까지 정밀 생산을 제공합니다.
완벽하고 누출 없는 씰을 달성하도록 도와드리겠습니다. 저희 전문가들이 귀하의 특정 온도 및 화학적 요구 사항에 맞는 최적의 재료 조합을 안내해 드릴 수 있습니다.
지금 KINTEK에 문의하십시오 상담 및 견적을 위해.

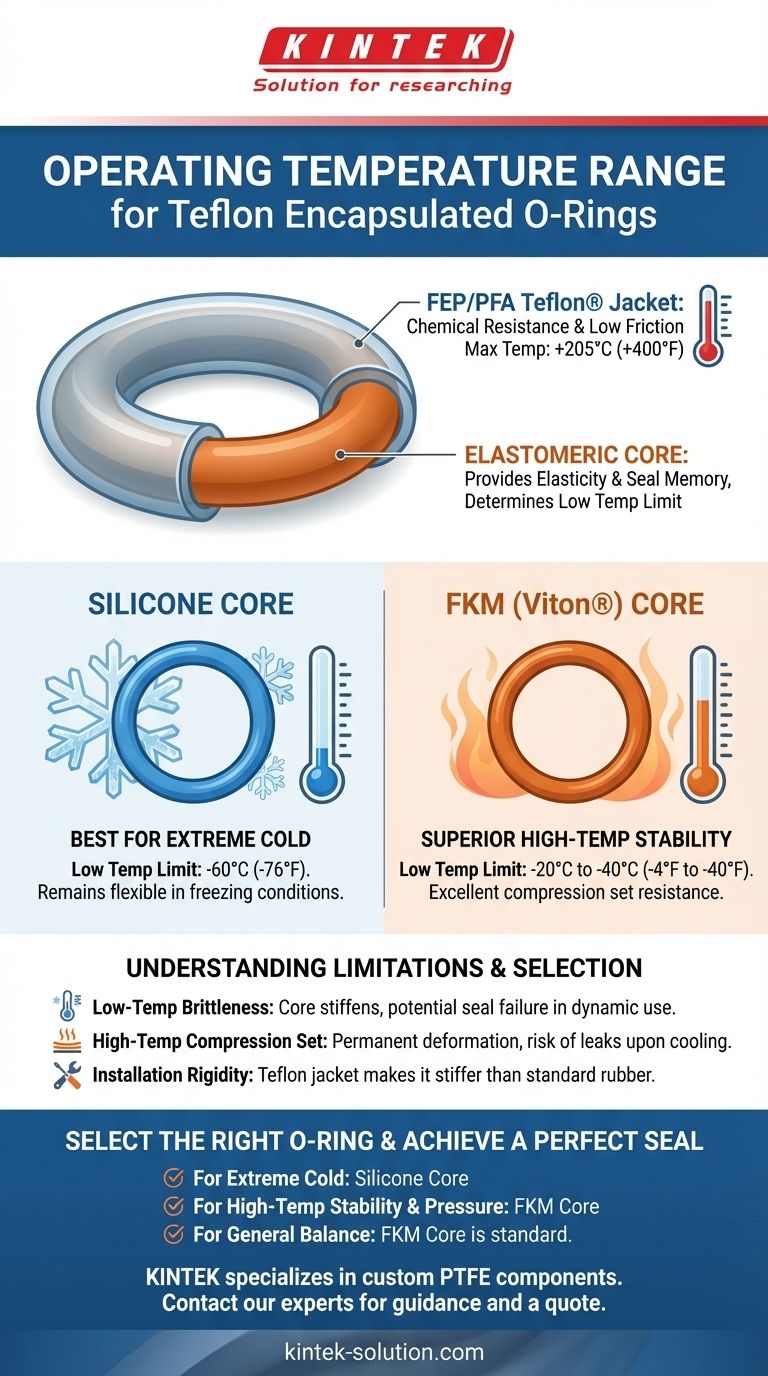

시각적 가이드
