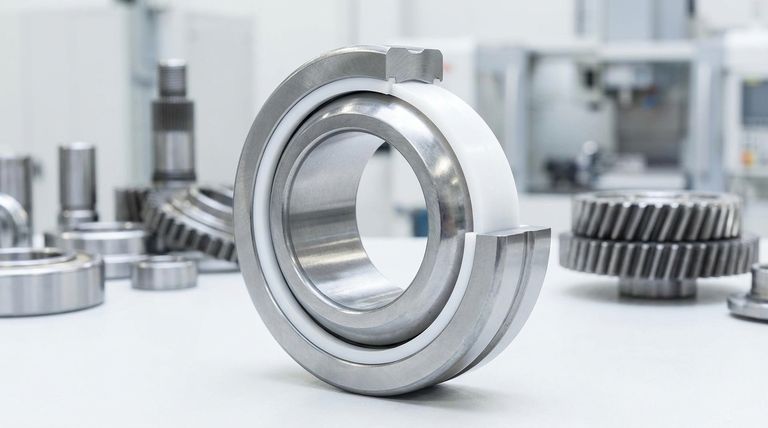

구형 베어링 또는 로드 엔드에서 PTFE 라이너의 근본적인 목적은 부품을 자체 윤활 상태로 만드는 것입니다. 이 얇고 내구성 있는 층은 베어링 외부 링거의 내부 표면에 접착되어 볼이 움직일 수 있는 저마찰 표면을 만듭니다. 이 설계는 베어링 수명 동안 외부 그리스나 오일의 필요성을 완전히 없애줍니다.
PTFE 라이너는 표준 베어링을 무유지 보수 부품으로 변모시킵니다. 이것은 단지 편리함에 관한 것이 아니라 신뢰성, 정밀도 및 내구성을 향상시키는 설계 선택이며, 특히 기존 윤활이 실패할 수 있는 환경에서 그렇습니다.
PTFE 라이너 작동 방식
PTFE 라이너는 단순한 코팅이 아니라 외부 공급 없이 지속적이고 안정적인 윤활을 제공하는 엔지니어링 시스템입니다.
건식 윤활 원리
폴리테트라플루오로에틸렌(PTFE)은 마찰 계수가 극도로 낮은 재료입니다. 이 재료를 두 개의 움직이는 금속 표면(볼과 외부 링거) 사이에 배치함으로써 직접적인 금속 대 금속 접촉을 방지합니다.
구형 볼이 움직이고 회전함에 따라 매끄러운 라이너 표면과 마찰합니다. 이 작용은 지속적인 윤활 효과를 제공하여 마찰을 최소화하고 윤활되지 않은 금속 베어링을 빠르게 파괴할 마모를 방지합니다.
기계적 이점
라이너는 베어링 본체 또는 외부 링거의 내부 직경에 영구적으로 접착됩니다. 그런 다음 볼이 이 라이너에 대해 매우 단단하게 장착됩니다.
이러한 구조는 모든 움직임이 볼과 PTFE 표면 사이에서 일어나도록 보장하여 라이너를 희생적인 저마찰 마모 표면으로 효과적으로 전환합니다.
PTFE 라이너 베어링의 주요 이점
기존의 그리스 주입식 베어링 대신 PTFE 라이너 베어링을 선택하면 까다로운 응용 분야에서 중요한 몇 가지 뚜렷한 작동상의 이점을 얻을 수 있습니다.
무유지 보수 작동
가장 분명한 이점은 유지 보수가 필요 없다는 것입니다. 처리해야 할 그리스 피팅도 없고 관리해야 할 재윤활 일정도 없습니다. 이는 접근하기 어려운 위치에 있는 부품에 매우 중요합니다.
우수한 오염 저항성
전통적인 그리스는 끈적거려서 먼지, 분진 및 기타 마모성 입자를 끌어당기는 자석 역할을 합니다. 이 혼합물은 마모를 가속하는 연삭 페이스트를 형성할 수 있습니다.
PTFE 라이너는 건식 시스템이므로 오염 물질을 끌어당기지 않아 농업에서 오프로드 모터스포츠에 이르기까지 먼지가 많거나 더러운 환경에 대한 우수한 선택입니다.
더 엄격한 공차 및 정밀도
부품을 분리하기 위해 두꺼운 그리스 막이 필요하지 않으므로 PTFE 라이너 베어링은 훨씬 더 엄격한 내부 간격으로 제조될 수 있습니다.
볼과 링거 사이의 "유격" 또는 놀이 감소는 보다 정밀하고 예측 가능한 기계적 움직임으로 이어지며, 이는 고성능 자동차 및 항공 우주 응용 분야에서 중요한 요소입니다.
부품 수명 연장
금속 대 금속 접촉을 방지하고 마모를 최소화함으로써 라이너는 베어링 어셈블리의 기능 수명을 크게 연장합니다.
상충 관계 이해
PTFE 라이너는 매우 효과적이지만 만능 해결책은 아닙니다. 그 한계를 이해하는 것이 올바른 적용을 위해 중요합니다.
유한한 마모 수명
PTFE 라이너는 마모 부품입니다. 내구성이 있지만 부하, 속도 및 겪는 오정렬 정도에 따라 결정되는 유한한 수명을 가집니다. 라이너가 마모되면 베어링의 수명이 다한 것이므로 교체해야 합니다.
온도 및 부하 한계
PTFE에는 특정 작동 온도 한계가 있습니다. 극심한 열이 발생하는 응용 분야에서는 라이너가 열화될 수 있습니다. 마찬가지로, 비정상적으로 높은 충격 부하 또는 속도에서는 라이너가 고압 그리스로 윤활되는 시스템보다 더 빨리 손상될 수 있습니다.
응용 분야에 맞는 올바른 선택
올바른 베어링 유형을 선택하려면 기술을 작동 요구 사항에 맞춰야 합니다.
- 먼지가 많은 환경에서 신뢰성이 주요 관심사라면: 그리스처럼 마모성 오염 물질을 끌어당기지 않으므로 PTFE 라이너가 우수한 선택입니다.
- 무유지 보수 작동이 주요 관심사라면: PTFE 라이너의 자체 윤활 특성은 "장착 후 잊어버리는" 응용 분야를 위한 확실한 해결책입니다.
- 고정밀도 및 최소 유격이 주요 관심사라면: PTFE 라이너 베어링은 더 엄격한 간격을 허용하여 링키지 및 제어 시스템에서 원치 않는 움직임을 줄입니다.
- 극심한 충격 부하 또는 고온이 주요 관심사라면: PTFE 라이너 베어링의 사양이 요구 사항을 충족하는지 신중하게 확인해야 합니다. 특수 금속 대 금속 그리스 주입식 베어링이 필요할 수 있습니다.
궁극적으로 올바른 베어링을 선택하는 것은 환경을 이해하고 가장 중요한 성능 특성에 우선순위를 두는 것입니다.
요약표:
| 측면 | PTFE 라이너 베어링 장점 |
|---|---|
| 유지 보수 | 무유지 보수; 재윤활 불필요 |
| 오염 | 먼지와 분진에 대한 우수한 저항성 |
| 정밀도 | 유격 최소화를 위한 더 엄격한 공차 |
| 수명 | 금속 대 금속 마모 방지를 통한 수명 연장 |
| 제한 사항 | 유한한 마모 수명; 특정 온도/부하 한계 |
응용 분야에 안정적인 자체 윤활 PTFE 부품이 필요하십니까?
KINTEK은 맞춤형 라이너, 씰 및 실험실 기구를 포함한 고정밀 PTFE 부품 제조를 전문으로 합니다. 반도체, 의료, 실험실 또는 산업 분야에 관계없이 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 까다로운 환경에서 무유지 보수 작동과 우수한 성능을 제공하는 솔루션을 얻을 수 있도록 보장합니다.
오늘 저희 전문가에게 문의하여 당사의 PTFE 부품이 설계의 신뢰성과 정밀도를 어떻게 향상시킬 수 있는지 논의하십시오.

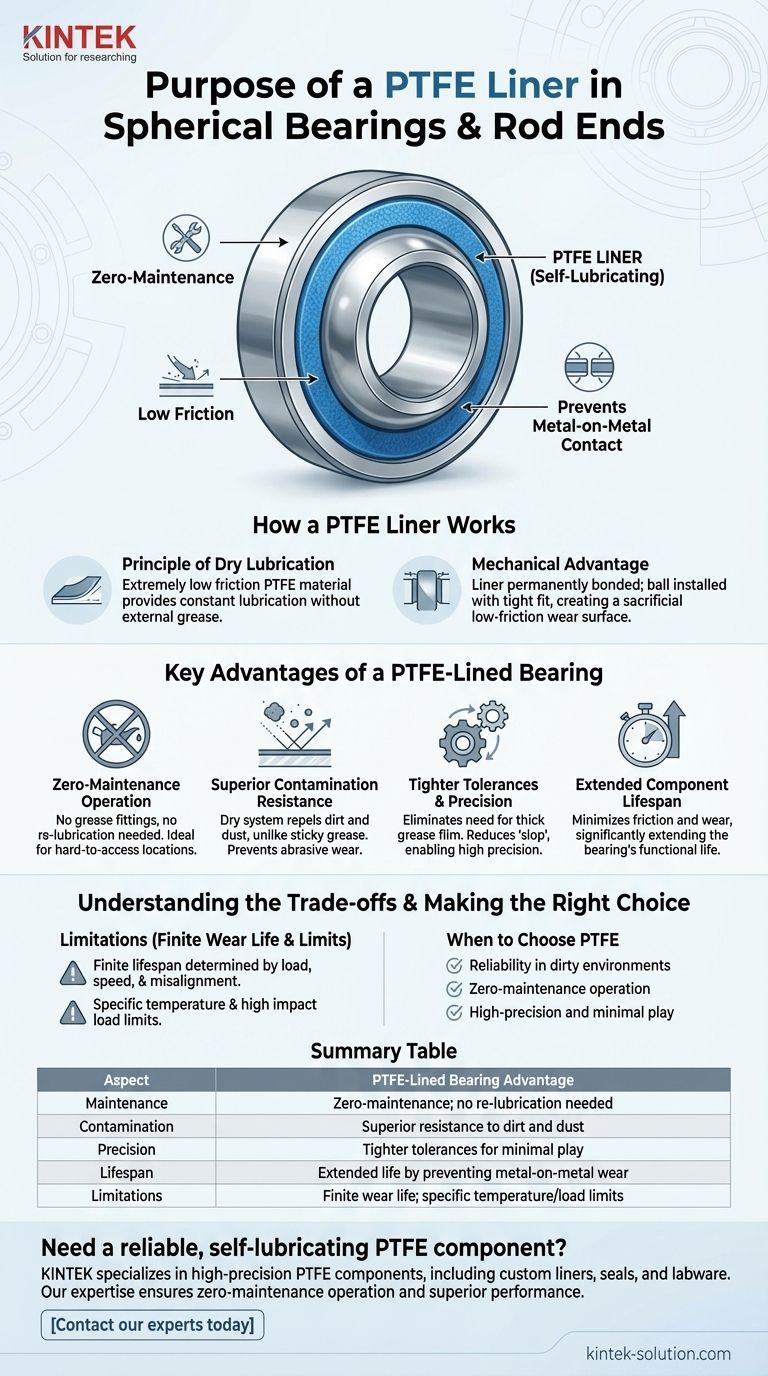

시각적 가이드
