요약하자면, 스프링은 씰의 동력원입니다. 그 주된 목적은 PTFE 씰 립에 지속적이고 활발한 반경 방향 힘을 가하여 샤프트를 단단히 밀착시키는 것입니다. 이 기계적 압력은 시스템 압력이 낮을 때에도 안정적인 씰링이 유지되도록 보장하며, 씰 수명 전반에 걸쳐 마모, 열팽창 및 사소한 하드웨어 결함을 적극적으로 보상합니다.
핵심 문제는 PTFE가 우수한 저마찰 및 내화학성 재료이지만 탄성이 없다는 것입니다. 내부 스프링은 PTFE가 부족한 영구적인 "형상 기억" 및 에너지를 제공하여 정적 링을 동적이고 적응 가능한 씰링 솔루션으로 변환합니다.
핵심 문제: PTFE만으로는 충분하지 않은 이유
PTFE는 특성상 씰에 탁월한 재료이지만, 스프링이 해결하도록 설계된 한 가지 중대한 한계가 있습니다.
PTFE의 고유한 한계
PTFE는 시간이 지남에 따라 압축되면 원래 모양으로 복원되지 않는 압축 영구 변형(compression set) 현상이 발생합니다. 즉, 탄성 복원력이 매우 낮습니다.
단순한 비가압 PTFE 링은 마모되거나 온도가 변함에 따라 씰링력을 빠르게 잃어 필연적으로 누출이 발생하게 됩니다.
작동 장치로서의 스프링
스프링은 PTFE 재킷 내에서 지속적인 에너지원으로 작용합니다. 이는 특히 시스템 압력이 씰 립을 자체적으로 "작동"시키기에 너무 낮거나 존재하지 않을 때 씰을 생성하는 데 필요한 초기 밀착 부하를 제공합니다.
이로 인해 스프링이 가압된 씰은 시스템 압력에만 의존하는 씰에 비해 훨씬 더 넓은 작동 조건 범위에서 매우 효과적입니다.
스프링으로 가능해지는 핵심 기능
스프링의 지속적인 외향력은 이러한 고급 씰의 성능과 신뢰성을 정의하는 몇 가지 중요한 이점을 제공합니다.
필연적인 마모 보상
씰과 샤프트가 서로 맞닿아 회전함에 따라 미세한 양의 재료가 마모됩니다.
스프링은 이 증가하는 틈을 지속적으로 채우기 위해 팽창하여 필요한 접촉 압력을 유지하고 작동 수명 내내 일관되고 누출 없는 씰링을 보장합니다. 이는 비가압 씰에 비해 서비스 간격을 크게 연장합니다.
동적 조건에 대한 적응
산업 시스템은 거의 정적이지 않습니다. 온도 변화는 샤프트와 하우징 재료가 서로 다른 속도로 팽창하고 수축하게 만듭니다.
스프링의 유연성은 이러한 치수 변화에 적응할 수 있게 하여, 단단한 씰이라면 누출되거나 파손될 수 있는 상황에서도 일관된 씰링력을 유지합니다. 또한 사소한 글랜드 공차 변화와 약간의 샤프트 런아웃도 보상합니다.
저압 및 진공 씰링 보장
많은 씰 설계는 시스템의 유체 또는 기체 압력이 씰 립을 샤프트 쪽으로 밀어내는 것에 의존합니다. 이 설계는 압력이 매우 낮거나 간헐적이거나 진공 응용 분야에서 실패합니다.
스프링은 이러한 조건에서 단단한 씰을 생성하는 데 필요한 필수적인 기계적 힘을 제공하여 기본 기능에 대해 시스템 압력으로부터 독립적으로 만듭니다.
상충 관계 이해
매우 효과적이지만 스프링 가압 설계에는 고려해야 할 사항이 없는 것은 아닙니다. 이러한 상충 관계를 이해하는 것이 올바른 적용을 위해 중요합니다.
마찰 및 에너지 소비
스프링의 지속적인 반경 방향 부하는 압력이 0인 조건에서도 기준 수준의 마찰을 생성합니다. PTFE의 낮은 마찰 계수가 이를 완화하지만, 고압 응용 분야를 위한 더 강한 스프링은 본질적으로 더 약한 스프링보다 더 많은 항력과 마모를 발생시킵니다.
이 기준 마찰은 시스템의 에너지 예산에 고려되어야 합니다.
재료 호환성이 핵심
스프링을 포함한 전체 씰 어셈블리는 시스템 매체 및 온도 범위와 호환되어야 합니다. 스프링은 일반적으로 스테인리스강과 같은 부식 방지 합금으로 만들어지지만, 더 공격적인 화학 물질에는 특수 재료가 필요할 수 있습니다.
부식으로 인한 스프링의 고장은 씰의 완전한 고장으로 이어집니다.
목표에 맞는 올바른 선택
스프링의 목적은 이 씰 설계가 가장 큰 이점을 얻는 응용 분야로 직접적으로 이어집니다.
- 주요 초점이 긴 서비스 수명과 신뢰성인 경우: 마모를 보상하는 스프링의 능력은 수천 시간 동안 일관된 성능을 보장하는 가장 가치 있는 기능입니다.
- 주요 초점이 극심한 온도 변화 하에서의 씰링인 경우: 스프링의 적응형 힘은 하드웨어 치수가 변할 때 씰이 맞물린 상태를 유지하도록 보장하여 열 순환 중 누출을 방지합니다.
- 주요 초점이 저압 또는 진공 시스템에서의 성능인 경우: 스프링은 시스템 자체가 공급할 수 없는 필수적인 비협상적 씰링 힘을 제공합니다.
궁극적으로 스프링은 수동적인 PTFE 링을 까다로운 조건에서 신뢰성을 위해 설계된 능동적이고 반응성이 뛰어난 씰링 시스템으로 변환합니다.
요약표:
| 스프링의 기능 | 이점 |
|---|---|
| 지속적인 반경 방향 힘 제공 | 낮거나 0인 시스템 압력에서도 씰링 보장 |
| 마모 보상 | 접촉 압력 유지로 서비스 수명 연장 |
| 열팽창에 적응 | 온도 변동에 따른 씰 무결성 유지 |
| 결함 보상 | 사소한 샤프트 런아웃 및 글랜드 공차 변화 처리 |
신뢰성을 위해 설계된 PTFE 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야의 가장 까다로운 응용 분야를 위한 고성능 스프링 가압 PTFE 씰 및 부품 제조를 전문으로 합니다. 당사의 씰은 오래 지속되고 누출 없는 성능을 위해 필요한 정확하고 지속적인 힘을 제공하도록 설계되었습니다.
당사는 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 특정 요구 사항에 완벽하게 맞고 기능하도록 보장합니다.
지금 KINTEK에 문의하여 귀사의 씰링 과제에 대해 논의하고 견적을 요청하십시오.

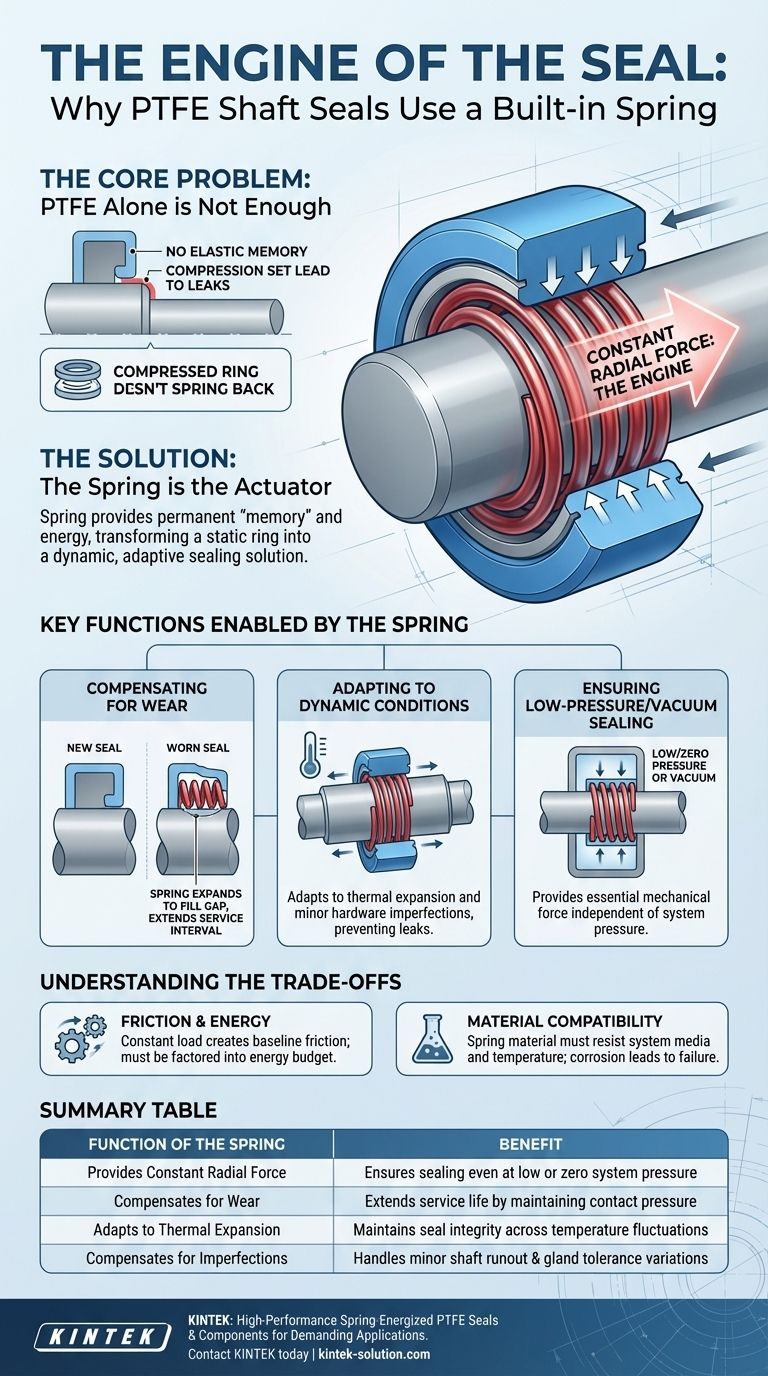

시각적 가이드
