요약하자면, PTFE 백업 링은 고압에서 고무 O-링과 같은 부드러운 주 씰이 지정된 홈에서 밀려 나오는 것을 방지하는 지지 부품입니다. 이는 씰 자체가 아니라 주 씰 옆에 위치하여 압출 경로를 물리적으로 차단하고 씰링 시스템의 압력 및 온도 성능을 극적으로 향상시키는 단단한 보강재입니다.
PTFE 백업 링의 근본적인 역할은 씰링 시스템에 기계적 강도를 추가하는 것입니다. 이는 고압 환경에서 부드러운 씰의 주요 실패 모드인 금속 부품 사이의 간극으로의 압출을 완화하는 장벽 역할을 합니다.
핵심 문제: 씰 압출
백업 링의 가치를 이해하려면 먼저 해결하는 문제, 즉 주 씰의 물리적 실패를 이해해야 합니다.
씰 압출이란 무엇입니까?
모든 씰링 응용 분야에서 움직이는 부품과 고정된 부품 사이(예: 피스톤과 실린더 벽 사이)에는 작은 간극이 존재합니다.
압력이 가해지면 주 씰(O-링)을 밀어냅니다. 고압에서는 이 힘이 O-링의 부드럽고 유연한 재료를 좁은 간극으로 밀어낼 만큼 충분할 수 있습니다. 이 현상을 압출(extrusion)이라고 합니다.
압출이 실패로 이어지는 이유
씰 재료가 간극으로 밀려 들어가면 하드웨어의 날카로운 모서리에 의해 빠르게 손상되거나 뜯겨 나가거나 잘려나갑니다.
이러한 손상은 씰의 무결성을 손상시켜 누출로 이어지고 결국 씰링 시스템의 완전한 실패로 이어집니다.
PTFE 백업 링이 해결책을 제공하는 방법
PTFE 백업 링은 폴리테트라플루오로에틸렌(PTFE)의 고유한 특성을 활용하여 압출을 방지하도록 설계된 간단하면서도 매우 효과적인 장치입니다.
압출 간극 채우기

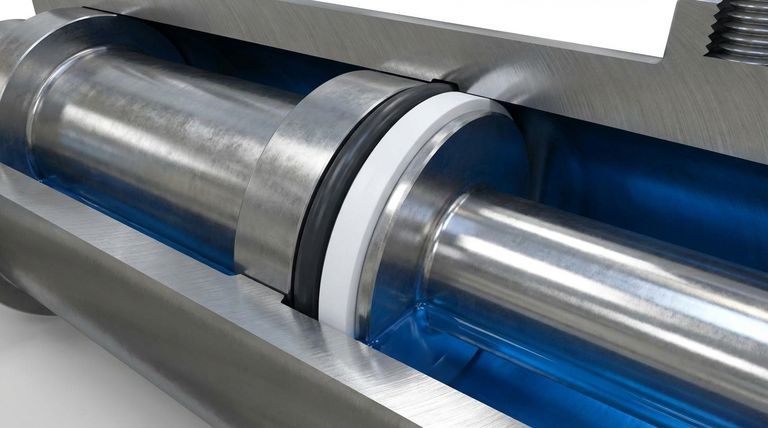

백업 링은 O-링의 저압 쪽에 있는 그루브에 설치됩니다. PTFE는 탄성체 O-링보다 훨씬 단단하고 뻣뻣한 재료이므로 쉽게 변형되지 않습니다.
이는 그루브에 단단히 고정되어 간극을 물리적으로 차단함으로써 더 부드러운 O-링 재료가 그 안으로 밀려 들어가는 것을 방지합니다.
PTFE의 주요 재료 특성 활용
PTFE는 유리한 특성의 조합으로 인해 이 역할에 이상적인 재료입니다.
- 화학적 비활성: PTFE는 거의 모든 산업용 화학 물질, 용제, 산 및 연료에 내성이 있습니다. 이는 백업 링이 화학적으로 공격적인 환경에서도 열화되지 않도록 보장합니다.
- 넓은 온도 범위: PTFE는 극저온부터 고온 응용 분야에 이르기까지 매우 넓은 온도 범위에서 강도와 안정성을 유지하여 엘라스토머가 실패할 수 있는 곳에서 일관된 지지력을 제공합니다.
- 낮은 마찰: PTFE의 극도로 낮은 마찰 계수는 매우 중요합니다. 이는 주 씰이 압력 순환 중에 백업 링 자체에 의해 마모되거나 손상되지 않고 활성화되고 약간 움직일 수 있도록 보장합니다.
절충점 및 한계 이해
매우 효과적이지만, PTFE 백업 링은 모든 씰링 문제에 대한 만병통치약이 아닌 특수 부품임을 인식하는 것이 중요합니다.
백업 링 대 주 씰
흔한 오해는 백업 링 자체가 씰을 제공한다는 것입니다. 그렇지 않습니다. 그 목적은 순전히 기계적 지지입니다.
유연하고 순응적인 O-링이 하드웨어 표면에 대해 실제 씰링을 제공합니다. 백업 링은 O-링이 고압에서도 작업을 계속할 수 있도록 보장할 뿐입니다.
크리프(Creep)에 대한 민감성
순수 PTFE는 강력하지만 지속적인 압력과 온도 하에서 느린 영구 변형인 크리프(creep)에 취약할 수 있습니다.
매우 높은 압력 또는 고온 정적 응용 분야의 경우, 크리프 저항성과 압축 강도를 개선하기 위해 탄소 또는 유리와 같은 재료와 혼합된 충전 PTFE 등급이 종종 사용됩니다.
잘못된 그루브 설계에 대한 해결책이 아님
백업 링은 적절하게 설계된 시스템의 성능을 향상시키기 위해 설계되었습니다. 과도한 간극이나 잘못 지정된 주 씰을 보상할 수는 없습니다.
압출 간극이 너무 크면 백업 링조차도 결국 그 안으로 밀려 들어가 실패로 이어질 수 있습니다.
언제 PTFE 백업 링을 지정해야 합니까?
백업 링 사용 여부에 대한 결정은 응용 분야의 작동 요구 사항에 따라 이루어져야 합니다.
- 고압 성능에 중점을 두는 경우: 백업 링은 표준 O-링이 실패할 압력에서 작동하는 유압 실린더, 펌프 및 밸브에서 씰 압출을 방지하는 데 필수적입니다.
- 시스템 안정성에 중점을 두는 경우: 백업 링을 추가하는 것은 까다롭거나 중요한 응용 분야에서 씰의 서비스 수명 및 유지 보수 간격을 연장하는 비용 효율적인 방법입니다.
- 화학적 및 열적 안정성에 중점을 두는 경우: PTFE의 고유한 특성은 씰에 대한 지지 구조가 다른 재료를 열화시키는 환경에서도 그대로 유지되도록 보장합니다.
이 간단한 구성 요소를 추가함으로써 전체 씰링 시스템의 기계적 견고성을 근본적으로 업그레이드하는 것입니다.
요약표:
| 측면 | PTFE 백업 링의 역할 |
|---|---|
| 주요 기능 | 고압에서 부드러운 O-링이 간극으로 압출되는 것을 방지합니다. |
| 작동 방식 | O-링의 저압 측에 단단한 장벽 역할을 합니다. |
| 주요 재료 특성 | 화학적 비활성, 넓은 온도 범위 및 낮은 마찰. |
| 한계 | 씰 자체를 제공하지 않음; 순수 형태에서 크리프에 취약; 잘못된 그루브 설계를 수정할 수 없음. |
| 이상적인 용도 | 고압 시스템, 중요/안정적인 응용 분야 및 가혹한 화학적/열적 환경. |
KINTEK의 정밀하게 제작된 PTFE 부품으로 씰링 시스템의 안정성과 압력 등급을 업그레이드하십시오.
반도체, 의료, 실험실 또는 산업 부문을 위한 설계를 하든 관계없이 당사의 맞춤 제작 PTFE 백업 링, 씰, 라이너 및 실험실 기구는 최고 수준의 정밀도로 제조됩니다. 당사는 프로토타입부터 대량 생산까지 귀사와 협력하여 귀사의 응용 분야가 극한 조건에서도 완벽하게 작동하도록 보장합니다.
지금 KINTEK에 문의하여 특정 요구 사항에 대해 논의하고 견적을 받으십시오.

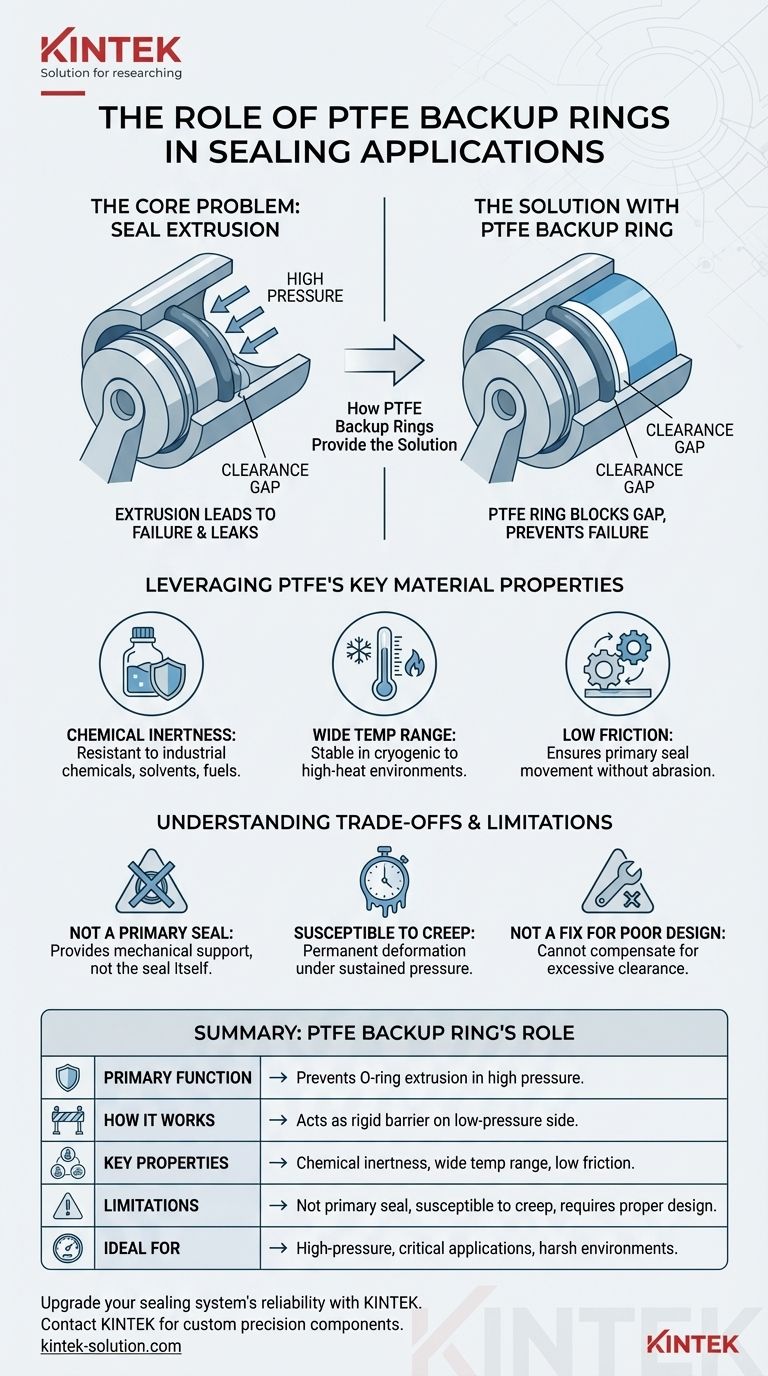

시각적 가이드
