고압 응용 분야의 경우, PTFE 씰은 주로 두 가지 기본적인 립 스타일을 제공합니다. 공격적인 유체 및 오염 물질 제거를 위해 설계된 전통적인 스크레이퍼 립과 더 효율적인 씰링과 낮은 마찰을 제공하는 테이퍼형 립입니다. 특정 형상은 주어진 작동 환경에서 씰링 효율성, 마찰 및 마모 사이의 균형에 따라 선택됩니다.
PTFE 씰 립 스타일의 선택은 단순한 모양 선택이 아닙니다. 이는 씰링 무결성, 작동 마찰 및 고압 및 고속 시스템에서 오염을 방지하는 씰의 능력에 직접적인 영향을 미치는 중요한 엔지니어링 결정입니다.
핵심 립 형상 이해하기
씰 립의 형상은 기능적 거동을 결정하는 주요 요인입니다. 각 디자인은 서로 다른 성능 우선순위에 맞게 최적화되어 있습니다.
스크레이퍼 립: 오염 제어에 중점
스크레이퍼 립(또는 전통적인 립)은 더 공격적인 프로파일을 특징으로 합니다. 주요 기능은 샤프트나 로드에서 유체를 긁어내는 것이므로 누출 방지에 매우 효과적입니다.
이 디자인은 또한 먼지나 이물질과 같은 외부 오염 물질이 시스템에 들어가는 것을 방지하는 데 탁월합니다. 이는 마모성이 있거나 더러운 환경에 대한 강력한 선택이 됩니다.
테이퍼형 립: 효율성에 중점
테이퍼형 립은 보다 점진적이고 각진 접촉점을 가집니다. 이 형상은 유체역학적 필름을 생성하도록 설계되어 마찰과 열 발생을 크게 줄입니다.
이러한 낮은 마찰은 씰과 샤프트 모두의 마모를 줄여 부품의 서비스 수명을 연장합니다. 효율성이 가장 중요한 고속 응용 분야에서 선호되는 선택입니다.
고압 PTFE 씰의 재료 과학
립 스타일의 선택은 방정식의 일부일 뿐입니다. 극한 조건에서 이러한 디자인이 기능하도록 하는 것은 충전재로 향상되는 경우가 많은 폴리테트라플루오로에틸렌(PTFE)의 고유한 특성입니다.
PTFE의 고유 특성
PTFE는 매우 낮은 마찰 계수, 광범위한 화학적 불활성 및 넓은 작동 온도 범위(-53°C ~ 232°C)로 인해 까다로운 씰링 응용 분야에 본질적으로 적합합니다.
충전재의 중요한 역할
기본 PTFE는 종종 고압 사용을 위한 기계적 특성을 향상시키기 위해 충전재와 혼합됩니다. 탄소-흑연, 유리 섬유 또는 스테인리스 스틸과 같은 충전재는 내마모성, 열전도율 및 부하 하에서의 변형 저항성을 향상시킵니다.
주요 성능 이점
재료와 디자인의 이러한 조합을 통해 PTFE 씰은 35 BAR(500 psi) 이상의 압력과 35 m/s를 초과하는 고속에서 단단한 씰링을 포함하여 뛰어난 성능을 제공할 수 있습니다. 또한 유지 보수가 필요 없는 긴 서비스 수명으로도 알려져 있습니다.
상충 관계 및 선택 기준 이해하기
올바른 씰을 선택하려면 응용 분야에 대한 전체적인 시각이 필요합니다. 최적의 립 스타일은 작동 요구 사항 및 환경 요인에 전적으로 달려 있습니다.
씰링력과 마찰의 균형
공격적인 씰링과 작동 마찰 사이에는 직접적인 상충 관계가 있습니다. 스크레이퍼 립은 매우 단단한 씰을 제공하지만 특히 고속에서 더 많은 열과 마모를 유발할 수 있습니다.
테이퍼형 립은 마찰과 마모를 최소화하지만 스크레이퍼 디자인에 비해 점성이 높은 유체나 연마성 외부 매체를 차단하는 데 덜 효과적일 수 있습니다.
응용 분야 매개변수는 변경 불가
모든 씰의 성능은 환경에 의해 결정됩니다. 고려해야 할 중요한 요소는 다음과 같습니다.
- 시스템 압력: 씰 재료와 디자인이 힘을 견딜 수 있는지 확인합니다.
- 샤프트 속도: 테이퍼형 립과 같은 저마찰 디자인의 필요성을 결정합니다.
- 작동 온도: 씰 재료 범위 내에 있어야 합니다.
- 밀봉되는 매체: 화학적 호환성은 씰 수명에 필수적입니다.
응용 분야에 맞는 올바른 선택
최종 선택은 시스템의 주요 과제에 대한 직접적인 응답이어야 합니다.
- 외부 오염 방지 또는 연마성 매체에서 씰링하는 데 중점을 두는 경우: 전통적인 스크레이퍼 립이 가장 강력한 장벽을 제공합니다.
- 고속 회전 응용 분야에서 마찰 및 열을 최소화하는 데 중점을 두는 경우: 테이퍼형 립은 우수한 효율성과 더 긴 서비스 수명을 제공합니다.
- 압력, 속도 및 매체의 고유한 조합이 포함된 응용 분야의 경우: 최적의 성능을 달성하기 위해 맞춤 설계된 프로파일이 필요할 수 있습니다.
궁극적으로 씰의 디자인과 재료 구성을 응용 분야의 특정 요구 사항에 맞추는 것이 시스템 신뢰성과 수명을 보장하는 열쇠입니다.
요약표:
| 립 스타일 | 주요 기능 | 이상적인 용도 | 주요 고려 사항 |
|---|---|---|---|
| 스크레이퍼 립 | 공격적인 오염 물질 및 유체 제거 | 더러운/마모성 환경, 강력한 누출 방지 | 고속에서 더 높은 마찰 및 잠재적 마모 |
| 테이퍼형 립 | 저마찰, 안정적인 유체역학적 필름 | 고속 응용 분야, 효율성, 긴 서비스 수명 | 점성이 높은 유체 또는 마모성 매체에 덜 효과적 |
까다로운 응용 분야를 위한 고성능 PTFE 씰이 필요하십니까?
KINTEK은 맞춤형 씰, 라이너 및 실험실 기구를 포함한 정밀 PTFE 구성 요소 제조를 전문으로 합니다. 반도체, 의료, 실험실 또는 산업 분야를 위한 표준 스크레이퍼 또는 테이퍼형 립 디자인 또는 완전 맞춤형 솔루션이 필요한 경우 프로토타입부터 대량 주문까지 전문적인 제작을 제공합니다.
당사의 엔지니어링 전문 지식이 귀하의 가장 어려운 씰링 문제를 해결하도록 도와드리겠습니다. 귀하의 특정 요구 사항에 대해 논의하고 견적을 받으려면 지금 문의하십시오!

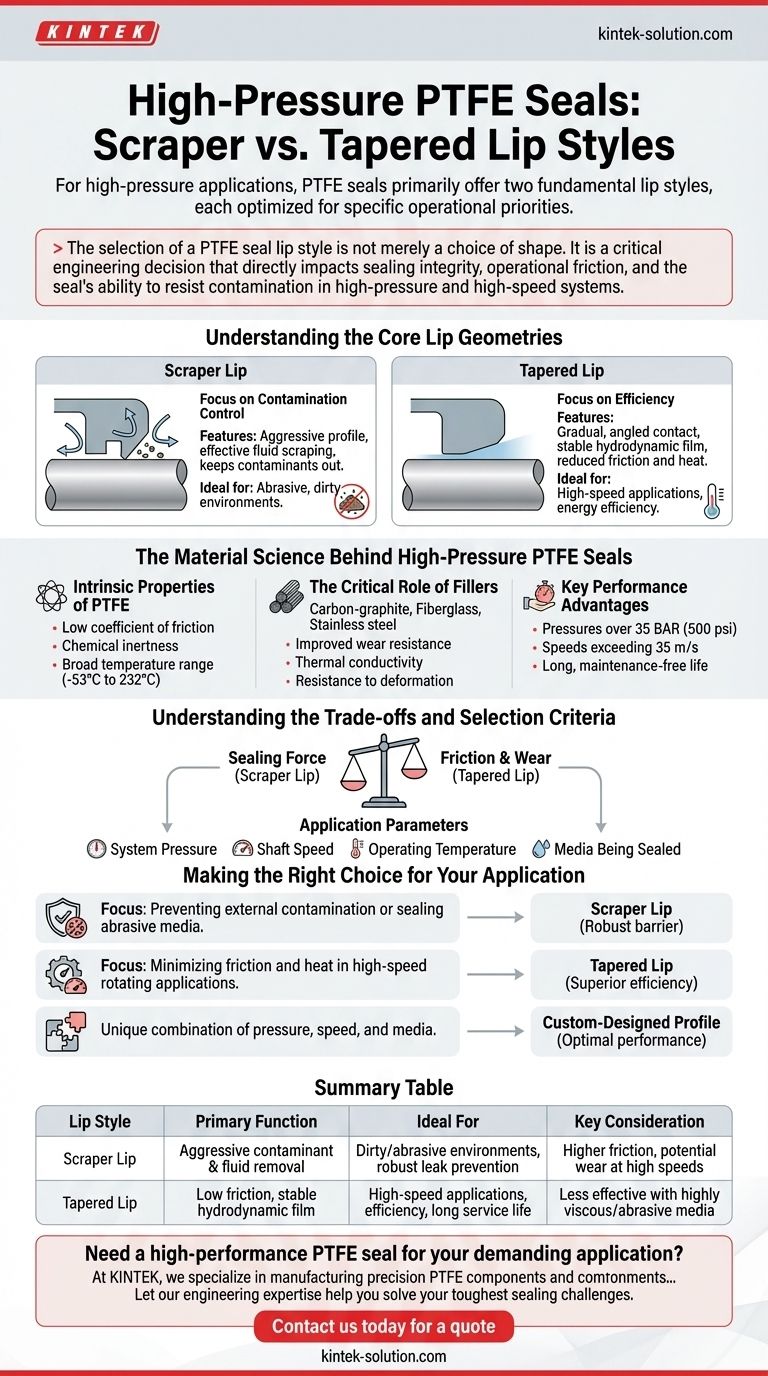

시각적 가이드
