간단히 말해서, PTFE 슬라이드 베어링은 복잡하고 부피가 큰 기계 어셈블리를 간단하고 층을 이룬 재료 패드로 대체하여 공간 및 중량 효율성을 달성합니다. 이들의 설계는 폴리테트라플루오로에틸렌(PTFE)의 탁월하게 낮은 마찰에 의존하여 움직임을 관리하며, 기존 베어링에서 발견되는 무거운 롤러, 핀 및 로커 암이 필요 없습니다. 기계 시스템에서 재료 과학으로의 이러한 근본적인 변화는 훨씬 더 작고 가벼운 부품을 만듭니다.
PTFE 효율성의 핵심 이유는 고유한 재료 특성, 특히 자체 윤활성 및 극도로 낮은 마찰이 작고 유지보수가 필요 없는 공간 내에서 엄청난 하중과 움직임을 처리하는 최소한의 설계를 가능하게 하기 때문입니다.
핵심 원리: 기계 장치를 재료 과학으로 대체
PTFE 슬라이드 베어링의 효율성 이점은 점진적인 개선이 아닙니다. 구조적 하중과 움직임을 관리하는 근본적으로 다른 접근 방식의 결과입니다.
기존 베어링의 과제
기존의 롤러 베어링과 로커 암 지지대는 본질적으로 기계 장치입니다. 이들은 열팽창, 수축 및 기타 구조적 변화를 수용하기 위해 실린더 및 핀과 같은 움직이는 부품에 의존합니다.
이러한 기계 부품은 상당한 물리적 공간을 필요로 하며 무거운 강철로 제작되어 전체 구조에 상당한 무게와 복잡성을 더합니다.
PTFE 패드의 단순성

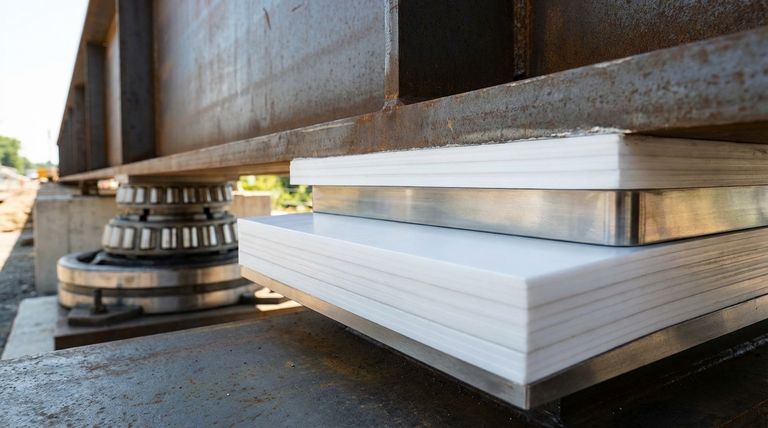

PTFE 슬라이드 베어링은 이러한 기계적 복잡성을 버립니다. 그 디자인은 일반적으로 강철 지지판과 광택 처리된 스테인리스 스틸 표면에 대해 미끄러지는 PTFE 시트를 포함하는 간단한 층상 복합 재료입니다.
이 전체 어셈블리는 평평하고 작습니다. 복잡한 메커니즘을 통하는 대신 재료 자체를 통해 직접 하중을 지지합니다.
재료 특성이 부피를 제거하는 방법
핵심은 PTFE의 독특하게 낮은 마찰 계수로, 모든 고체 재료 중 가장 낮습니다. 이 특성은 표면이 엄청난 압력 하에서도 서로 부드럽게 미끄러지도록 하여 고착되지 않게 합니다.
재료가 자체 윤활성이므로 외부 윤활유, 그리스 피팅 또는 이를 적용하는 데 필요한 시스템이 필요 없습니다. 이 재료 수준의 기능은 롤러의 물리적 동작을 대체하여 훨씬 더 작고 가벼운 설계를 만듭니다.
PTFE의 복합적인 효율성
컴팩트한 설계의 초기 이점은 프로젝트의 전반적인 효율성을 더욱 향상시키는 관련 이점의 연쇄 반응을 만듭니다.
극적인 중량 감소
무거운 강철 롤러 및 로커 어셈블리를 간단한 층상 패드로 대체함으로써 베어링 부품 자체의 무게가 크게 줄어듭니다. 이는 고정 하중을 최소화하는 것이 주요 엔지니어링 목표인 교량과 같은 대형 구조물에서 매우 중요합니다.
유지보수 필요성 제거
PTFE는 화학적으로 불활성이고 풍화 및 먼지에 대한 저항성이 높습니다. 자체 윤활 특성과 결합되어 베어링이 사실상 유지보수가 필요 없습니다.
기존 베어링은 정기적인 검사 및 윤활이 필요하며, 이는 안전한 접근 공간을 요구하고 구조물의 장기적인 운영 공간을 증가시킵니다. PTFE 베어링은 이러한 요구 사항을 제거합니다.
작은 공간에서 높은 하중 용량
PTFE 슬라이드 베어링은 고하중 및 저속에서 탁월한 성능을 발휘합니다. 이는 상대적으로 작은 베어링 패드가 대규모 토목 공학 프로젝트의 특징인 엄청난 힘과 느린 움직임을 안전하게 관리할 수 있음을 의미합니다.
진동 감쇠 및 정렬 불량 허용 오차
재료 자체는 어느 정도의 진동 감쇠를 제공하며 실패 없이 약간의 정렬 불량을 허용할 수 있습니다. 이러한 탄력성은 주변 지지 구조물의 설계 및 건설을 단순화하여 전반적인 프로젝트 효율성에 기여합니다.
트레이드오프 이해
매우 효율적이지만 PTFE 슬라이드 베어링은 특정 조건 세트에 맞게 설계되었습니다. 이점을 활용하려면 이상적인 적용을 이해하는 것이 중요합니다.
최적 조건: 고하중, 저속
PTFE의 자체 윤활 및 저마찰 특성은 높은 압축 하중과 열 변화 또는 점진적인 하중 이동으로 인한 느리고 주기적인 움직임에서 가장 효과적입니다. 고속 회전 응용 분야에는 설계되지 않았습니다.
피로 파괴 없음
움직이는 기계 부품에 의존하지 않기 때문에 PTFE 베어링은 수백만 주기 동안 롤러 또는 핀에 영향을 미칠 수 있는 종류의 피로 파괴를 겪지 않습니다. 수명은 주로 재료 자체의 내구성에 의해 결정되며, 이는 매우 오래 지속됩니다.
프로젝트에 적합한 선택
올바른 베어링 유형을 선택하는 것은 전적으로 프로젝트의 주요 제약 조건과 장기 목표에 따라 달라집니다.
- 구조적 무게와 공간을 최소화하는 것이 주요 초점이라면: PTFE 슬라이드 베어링은 컴팩트하고 가벼우며 단순한 설계로 인해 우수한 선택입니다.
- 장기 운영 비용을 줄이는 것이 주요 초점이라면: PTFE 베어링의 유지보수 불필요성은 검사 및 윤활 비용을 제거하여 구조물의 수명 동안 매우 효율적입니다.
- 설계 단순성과 구조적 탄력성이 주요 초점이라면: PTFE가 정렬 불량을 허용하고 진동을 감쇠하는 능력은 전체 지지 시스템의 엔지니어링을 단순화할 수 있습니다.
첨단 재료 과학을 활용함으로써 PTFE 베어링은 현대 구조물에서 작용하는 힘을 관리하기 위한 보다 우아하고 효율적인 솔루션을 제공합니다.
요약표:
| 특징 | PTFE 슬라이드 베어링 | 기존 베어링 |
|---|---|---|
| 설계 원리 | 재료 과학 (저마찰 PTFE) | 기계 (롤러, 핀) |
| 무게 & 크기 | 경량, 컴팩트 패드 | 무겁고 부피가 큰 어셈블리 |
| 유지보수 | 유지보수 불필요 | 정기적인 윤활 필요 |
| 이상적인 적용 | 고하중, 저속 (예: 교량) | 고속 회전 |
공간 및 중량 효율적인 PTFE 부품으로 프로젝트를 최적화할 준비가 되셨습니까?
KINTEK은 맞춤형 슬라이드 베어링, 씰, 라이너 및 실험실 장비를 포함한 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다. 당사의 전문성은 반도체, 의료, 실험실 및 산업 분야의 엔지니어들에게 신뢰받으며, 무게를 줄이고 설계를 단순화하며 장기적인 유지보수를 없애는 솔루션을 제공합니다.
프로토타입이든 대량 주문이든, 귀하의 응용 분야에 완벽한 PTFE 부품을 제작할 수 있습니다.
오늘 저희에게 연락하여 당사의 PTFE 솔루션이 귀하의 프로젝트에 효율성과 신뢰성을 가져다줄 수 있는 방법을 논의하십시오.

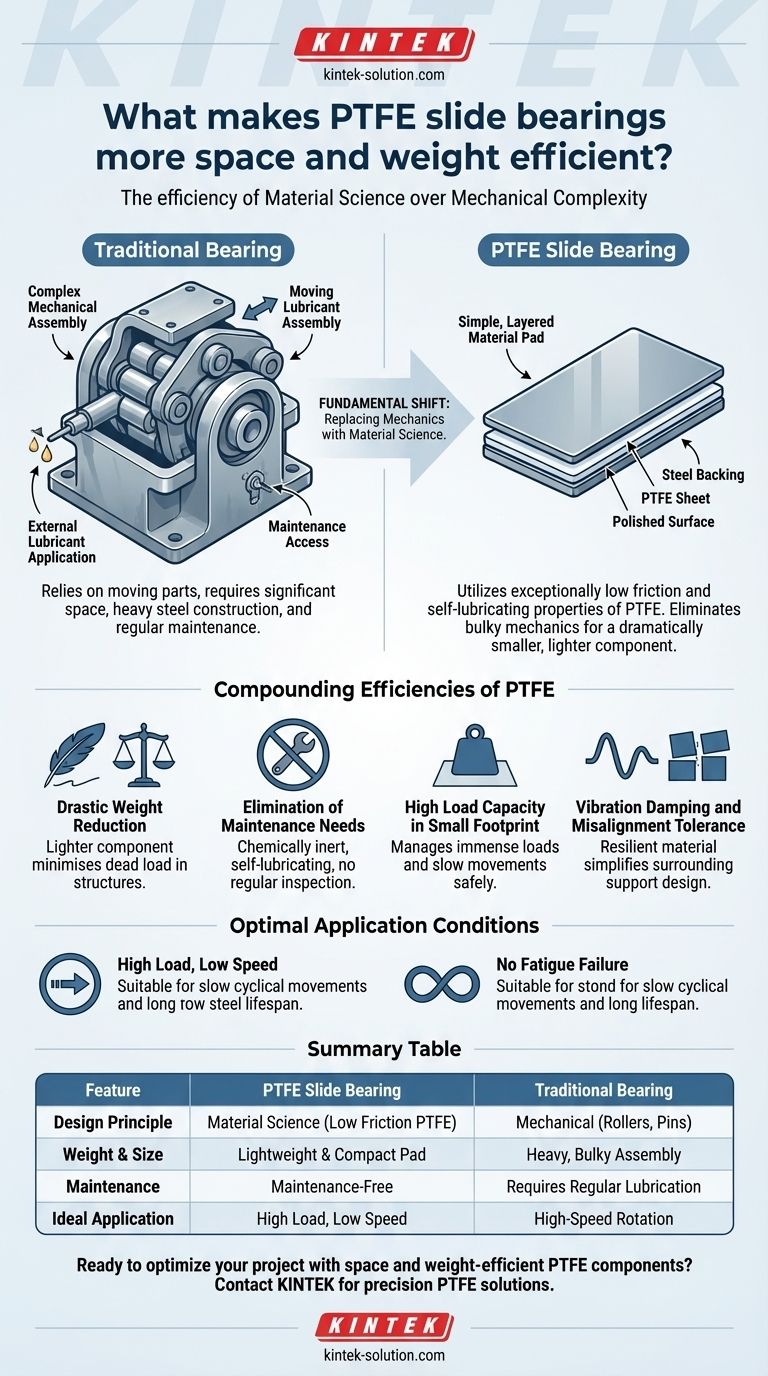

시각적 가이드
