본질적으로, PTFE V-링이 효과적인 이유는 정교한 다중 립 기계적 설계와 폴리테트라플루오로에틸렌(PTFE)의 뛰어난 재료 특성을 결합하기 때문입니다. 이러한 시너지는 견고하고 마찰이 적은 씰을 생성하며, 이는 시스템 압력에 자동으로 조정되고 다른 씰이 실패하는 가혹한 작동 조건에 저항합니다.
PTFE V-링의 효과는 단일 기능 때문이 아니라 압력 활성화 기능을 하는 적층된 모양과 PTFE의 고유한 마찰, 화학 물질 및 극한 온도에 대한 저항성 간의 강력한 상호 작용 때문입니다.
기계적 이점: V-링 설계의 작동 방식

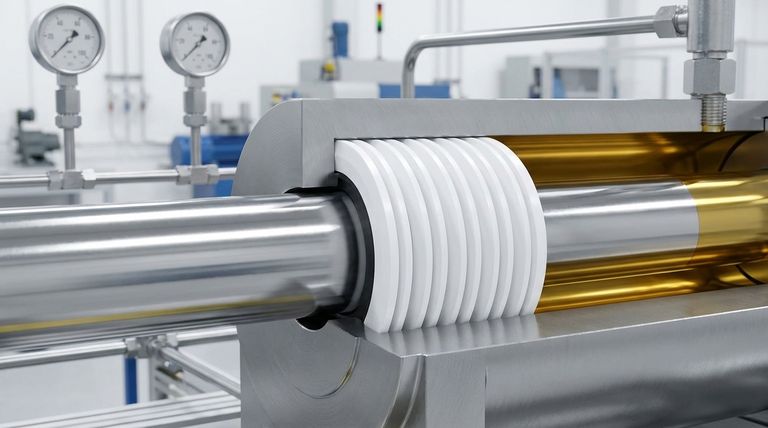

V-링 세트의 물리적 구조는 성능과 복원력을 위해 설계되었습니다. 여기에는 압력 링, 여러 개의 V자형 씰링 링, 백업 링을 포함하는 중첩된 링 스택으로 구성됩니다.
다중 씰링 립
스택 내의 각 개별 "V"는 독립적인 씰링 립으로 기능합니다. 이러한 중복성 덕분에 하나의 립이 사소한 결함이나 오염 물질에 노출되더라도 다른 립은 씰의 무결성을 유지합니다.
자동 씰링 작용
V자 모양은 압력에 의해 활성화되도록 설계되었습니다. 시스템 압력이 증가하면 "V"의 열린 면에 작용하여 립을 씰링 표면에 대해 바깥쪽으로 밀어냅니다. 이는 가장 필요할 때 더 단단한 씰을 생성합니다.
광범위한 접촉 표면
적층된 설계는 로드 또는 보어와 넓은 접촉 영역을 제공합니다. 이는 씰링력을 더 고르게 분산시켜 국부적인 마모를 줄이고 씰의 전반적인 안정성과 수명을 증가시킵니다.
고유한 오염 방지 기능
일련의 립은 와이퍼 세트처럼 작동합니다. 이 구성은 씰이 작동 매체 내의 오염 물질로 인해 실패할 가능성이 적도록 만드는데, 바깥쪽 링이 내부의 주요 씰에 도달하기 전에 이물질을 닦아낼 수 있기 때문입니다.
재료적 이점: PTFE가 이상적인 선택인 이유
설계가 중요하지만, PTFE의 고유한 특성이 V-링이 가장 까다로운 환경에서 작동할 수 있도록 합니다.
극도로 낮은 마찰
PTFE는 모든 고체 재료 중에서 마찰 계수가 가장 낮은 재료 중 하나입니다. 이는 마모 감소, 발열 감소, 그리고 동적 응용 분야에서 중요한 원활한 '스틱-슬립 없는' 작동으로 이어집니다.
뛰어난 내화학성 및 내열성
PTFE는 사실상 불활성이므로 거의 모든 산업용 화학 물질 및 용제에 내성이 있습니다. 또한 광범위한 온도 범위(–200°C ~ +260°C)에서 특성을 유지하는데, 이 온도 범위에서 기존의 탄성체는 열화되거나 부서지기 쉽습니다.
내구성과 긴 수명
이 재료는 뛰어난 노화 방지 특성을 나타내므로 자외선이나 오존 노출로 인해 분해되지 않습니다. 높은 신장률은 설치 중 손상 없이 더 쉽게 장착할 수 있도록 합니다.
상충 관계 이해하기
모든 시나리오에 완벽한 씰링 솔루션은 없습니다. PTFE의 한계를 이해하는 것은 올바른 적용을 보장하는 데 중요합니다.
낮은 탄성
고무와 달리 PTFE는 탄성 복원력이 낮습니다. 변형된 후 원래 모양으로 쉽게 되돌아오지 않습니다. V-링의 압력 활성화 설계는 이를 보완하지만, 씰이 최적으로 기능하려면 시스템 압력에 의존해야 함을 의미합니다.
크리프(Creep)에 대한 민감성
지속적인 고압 및 고온에서 PTFE는 시간이 지남에 따라 재료가 서서히 변형되는 "콜드 플로우" 또는 크리프 현상이 발생하기 쉽습니다. PTFE 컴파운드에 충전재를 포함하고 단단한 백업 링을 사용하는 것이 이를 완화하기 위한 일반적인 전략입니다.
설치 민감도
다중 구성 요소 V-링 세트는 단순한 O-링보다 설치 시 더 많은 주의가 필요합니다. 씰이 올바르게 작동하려면 압력 링과 백업 링의 올바른 방향이 필수적입니다.
귀하의 응용 분야에 적합한 선택하기
PTFE V-링이 올바른 솔루션인지 확인하려면 주요 작동 과제를 고려하십시오.
- 고압 동적 씰링에 중점을 두는 경우: 자동 압력 활성화 설계와 낮은 마찰 성능은 유압 로드 및 피스톤에 탁월한 선택입니다.
- 공격적인 매체 또는 극한 온도에 중점을 두는 경우: PTFE의 고유한 내화학성 및 내열성은 다른 재료가 빠르게 실패하는 곳에서 신뢰성을 제공합니다.
- 최대 신뢰성과 오염 방지에 중점을 두는 경우: 중복적인 다중 립 구성은 시스템 오염 물질 및 씰 실패에 대한 강력한 방어 기능을 제공합니다.
이 씰의 지능적인 설계가 고성능 재료를 어떻게 활용하는지 이해함으로써, 가장 까다로운 응용 분야에 자신 있게 지정할 수 있습니다.
요약표:
| 주요 특징 | 이점 |
|---|---|
| 다중 립 설계 | 중복 씰링 및 오염 방지 |
| 압력 활성화 | 시스템 압력에 따라 씰링력 증가 |
| PTFE 재료 | 낮은 마찰, 화학적 불활성, 넓은 온도 범위(-200°C ~ +260°C) |
| 적층 구성 | 균일한 힘 분배 및 안정성 증가 |
까다로운 조건에 적합한 신뢰할 수 있는 씰링 솔루션이 필요하십니까?
PTFE V-링은 고압, 극한 온도 또는 공격적인 화학 물질로 인해 다른 씰이 실패하는 응용 분야에 이상적입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 V-링을 포함하여 고정밀 PTFE 부품 제조를 전문으로 합니다.
프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 귀하의 응용 분야 요구 사항에 완벽하게 맞춘 씰을 얻을 수 있도록 보장합니다.
지금 바로 전문가에게 문의하여 귀하의 특정 요구 사항에 대해 논의하고 당사의 PTFE 솔루션이 시스템 성능과 신뢰성을 어떻게 향상시킬 수 있는지 알아보십시오.

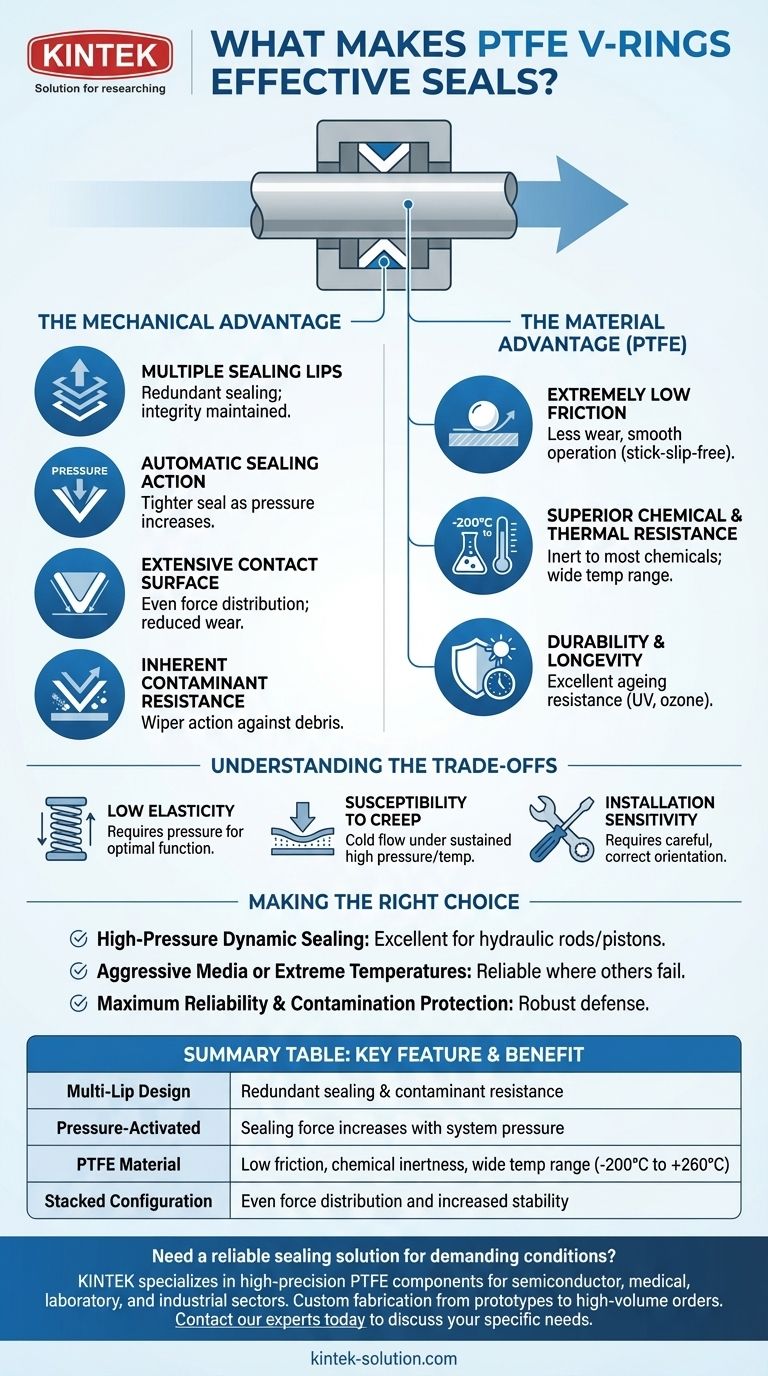

시각적 가이드
