CNC PTFE 부품으로 가공되는 재료는 원료 화학 물질이 아니라 사전 성형된 재고 형상입니다. 이러한 기본 형태에는 압출 또는 성형된 로드, 튜브 및 시트가 포함됩니다. 이러한 형상의 기본 재료는 일반적으로 탁월한 내화학성과 낮은 마찰 특성으로 선택된 버진(순수) 폴리테트라플루오로에틸렌(PTFE)입니다.
중요한 차이점은 원료 폴리머에서 PTFE를 가공하지 않는다는 것입니다. 대신, 특정 PTFE 등급의 단단하고 사전 성형된 블록 또는 실린더로 시작하여 CNC 기계에서 정밀하게 절단 및 성형하여 최종 구성 요소를 만듭니다.
기초: PTFE 재고 형상
CNC 가공은 작업을 시작하기 위해 "재고" 또는 "빌렛"이라고 하는 단단한 재료 조각이 필요합니다. PTFE는 이러한 표준 형태로 가공되며, 이는 모든 CNC 작업의 원료 역할을 합니다.
압출 로드 및 튜브
이들은 원통형 부품에 가장 일반적인 시작점입니다. 부싱, 베어링, 씰 및 V-링과 같은 구성 요소는 재고 로드 및 튜브에서 효율적으로 가공됩니다.
성형 시트 및 블록
평면 또는 복잡한 비원통형 부품의 경우 성형 시트가 표준입니다. 이 두꺼운 플레이트는 개스킷, 절연체, 슬라이드 플레이트 또는 맞춤형 풋프린트를 가진 모든 구성 요소를 밀링하기 위한 안정적인 기반을 제공합니다.
스카이브 시트 및 테이프
복잡한 CNC 부품에는 덜 일반적이지만, 스카이브 시트는 더 큰 블록에서 깎아낸 매우 얇은 PTFE 층입니다. 이는 정확한 두께가 매우 중요할 때 얇은 개스킷이나 라이너를 만드는 데 자주 사용됩니다.
재료 등급 이해하기
CNC 부품의 성능은 가공된 재고 재료의 품질에 따라 결정됩니다. PTFE의 경우 가장 일반적이고 기본적인 등급은 버진 PTFE입니다.
버진(순수) PTFE
이름에서 알 수 있듯이, 이는 첨가제가 없는 순수한 폴리테트라플루오로에틸렌입니다. 이는 응용 분야에서 최고의 내화학성, 전기 절연성 또는 가장 낮은 마찰 계수를 요구할 때 지정됩니다. 의료 또는 식품 산업과 같은 많은 고순도 응용 분야에서는 버진 PTFE를 의무화합니다.
PTFE에 CNC 가공이 필수적인 이유
일반 플라스틱과 달리 PTFE는 복잡한 부품으로 형성될 수 있는 방식을 결정하는 고유한 열적 특성을 가지고 있습니다. 이것이 CNC 가공이 정밀 부품을 만드는 기본 방법인 이유입니다.
사출 성형의 불가능성
PTFE는 진정한 열가소성 수지가 아닙니다. 나일론이나 폴리프로필렌과 같은 플라스틱처럼 녹아서 흐르지 않습니다. 가열되면 부드러운 젤이 되지만 매우 높은 점도를 유지하여 복잡한 모양을 위해 금형에 주입하는 것이 불가능합니다.
압축 성형의 역할
로드, 튜브 및 시트와 같은 재고 형상 자체는 일반적으로 압축 성형이라는 공정을 통해 생성됩니다. PTFE 분말은 엄청난 압력 하에서 압축된 다음 소결이라는 공정에서 가열되어 입자를 단단하고 밀집된 블록으로 융합시킵니다. 이 블록이 궁극적으로 CNC 기계에 공급되는 재료입니다.
일반적인 함정과 설계 고려 사항
PTFE 가공에는 어려움이 따릅니다. 고유한 특성으로 인해 원하는 결과를 얻으려면 신중한 설계와 공정 제어가 필요합니다. 전문 조언자는 이러한 점을 강조하지 않으면 직무를 소홀히 하는 것입니다.
정밀한 공차 달성 및 유지
PTFE는 비교적 부드러운 재료이므로 매우 엄격한 공차를 달성하기 어려울 수 있습니다. 재료가 올바르게 처리되지 않으면 공구 압력 하에서 변형될 수 있습니다.
열팽창 고려
PTFE는 금속에 비해 열팽창 및 수축률이 매우 높습니다. 부품이 올바르게 장착되고 기능하도록 하려면 최종 응용 분야의 온도 범위를 고려하여 설계를 해야 합니다.
응력 완화(크리프) 관리
지속적인 하중 하에서 PTFE는 시간이 지남에 따라 서서히 변형될 수 있으며, 이는 크리프 또는 응력 완화로 알려진 거동입니다. 이는 지속적인 압력 하에 있는 구조 부품 또는 씰에 대한 중요한 고려 사항입니다.
목표에 맞는 올바른 선택
성공적인 부품을 만들기 위한 첫 번째 단계는 올바른 시작 재료를 선택하는 것입니다. 귀하의 결정은 최종 구성 요소의 형상과 기능적 요구 사항을 기반으로 해야 합니다.
- 최대 순도와 내화학성이 주요 초점인 경우: 부품이 버진 PTFE 재고에서 가공되어야 함을 지정하십시오.
- 씰, 롤러 또는 부싱과 같은 원통형 부품을 만드는 경우: 압출 또는 성형된 PTFE 로드 및 튜브로 시작하는 것이 가장 비용 효율적이고 효율적인 경로입니다.
- 맞춤형 개스킷 또는 절연체와 같은 평면의 복잡한 모양을 포함하는 경우: 시작점은 압축 성형된 PTFE 시트여야 합니다.
궁극적으로, 단순한 재고 형상에서 정밀 구성 요소에 이르는 여정을 이해하는 것이 성공적인 PTFE 부품을 설계하는 데 핵심입니다.
요약표:
| PTFE 재고 형상 | 일반적인 용도 | 주요 특성 |
|---|---|---|
| 압출 로드 및 튜브 | 부싱, 베어링, 씰, V-링 | 원통형 부품에 이상적, 비용 효율적 |
| 성형 시트 및 블록 | 개스킷, 절연체, 슬라이드 플레이트 | 평면 또는 복잡한 비원통형 부품에 가장 적합 |
| 버진(순수) PTFE | 고순도 응용 분야(의료, 식품) | 최대 내화학성, 전기 절연성 |
귀하의 산업을 위한 정밀 CNC PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 씰, 라이너 및 맞춤형 실험실 기구를 포함한 고품질 PTFE 부품 제조를 전문으로 합니다. 우리는 프리미엄 재료와 고급 CNC 가공을 사용하여 프로토타입부터 대량 주문까지 정확한 사양을 충족하는 부품을 제공합니다.
맞춤형 PTFE 제작에 대한 당사의 전문 지식을 활용하고 프로젝트 요구 사항에 대해 논의하려면 오늘 문의하십시오!

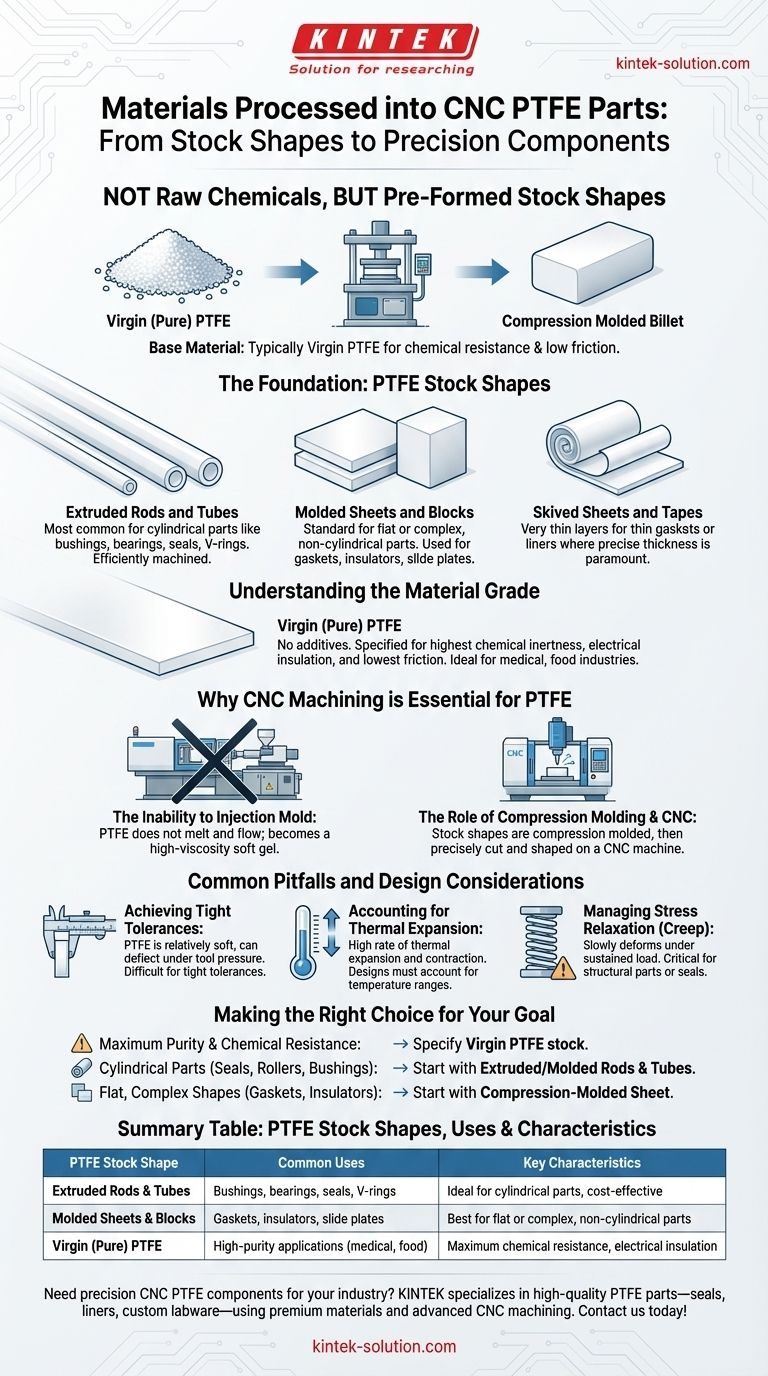

시각적 가이드
