본질적으로 테프론 캡슐화 O-링은 복합 씰입니다. 이는 내부 엘라스토머 코어(일반적으로 실리콘 또는 FKM으로 제작됨)로 구성되며, 이 코어는 FEP 또는 PFA라는 두 가지 테프론 수지 중 하나로 만든 이음매 없는 외부 재킷으로 완전히 캡슐화됩니다.
이 설계의 기본 원리는 두 가지 뚜렷한 재료군의 장점을 결합하는 것입니다. 즉, 테프론 재킷의 우수한 내화학성 및 내열성과 엘라스토머 코어의 필수적인 유연성 및 밀봉력을 결합하는 것입니다.
캡슐화 O-링의 구조
이러한 재료가 선택된 이유를 이해하려면 O-링을 각 구성 요소가 뚜렷한 목적을 수행하는 시스템으로 보는 것이 중요합니다. 이 복합 구조는 어느 한 재료만으로는 해결할 수 없는 문제를 해결합니다.
엘라스토머 코어: 밀봉력 제공
내부 코어는 씰의 동력원입니다. 주요 임무는 압력을 유지하고 누출에 대해 단단하고 효과적인 장벽을 만들기 위해 필요한 탄성과 "복원력"을 제공하는 것입니다.
가장 일반적인 두 가지 코어 재료는 다음과 같습니다.
- 실리콘: 넓은 온도 범위, 특히 저온 응용 분야에서 우수한 유연성 때문에 선택됩니다.
- FKM: 종종 브랜드 이름인 Viton으로 알려져 있으며, FKM은 우수한 압축 영구 줄음률 저항성과 고온에서 양호한 성능으로 인해 선택됩니다.
이음매 없는 재킷: 화학적 차폐막
외부 재킷은 O-링의 보호 갑옷입니다. 이는 공정 매체와 직접 접촉하여 민감한 엘라스토머 코어를 화학적 공격 및 극한 온도(고온)로부터 보호합니다.
이 재킷은 항상 열가소성 테프론 수지의 이음매 없는 외피로 만들어져 잠재적인 누출 경로를 방지합니다.
재킷 재료에 대한 자세한 분석
외부 재킷에 대해 FEP와 PFA 중 선택하는 것은 주로 온도 및 기계적 응력과 관련하여 응용 분야의 특정 요구 사항에 따라 완전히 달라집니다.
FEP (불소화 에틸렌 프로필렌)
FEP는 테프론 캡슐화의 표준 재료입니다. 산, 용제, 석유 정제유를 포함한 광범위한 공격적인 화학 물질에 대한 놀라운 방어 기능을 제공합니다.
극도의 내화학성이 주요 요구 사항인 대부분의 응용 분야에서 가장 적합한 선택입니다.
PFA (과불화알콕시)
PFA는 고성능 옵션입니다. FEP와 동일한 뛰어난 내화학성을 공유하지만 두 가지 주요 이점을 제공합니다.
PFA는 더 높은 기계적 강도와 가장 중요하게는 향상된 내열성을 제공합니다. 극한의 열 순환, 고압 또는 최대 내구성이 필수적인 응용 분야에 지정됩니다.
상충 관계 이해
고유한 솔루션을 제공하지만, 캡슐화 O-링의 복합적인 특성은 적절한 적용을 위해 매우 중요한 특정 고려 사항을 수반합니다.
유연성 감소
주요 상충 관계는 탄성의 감소입니다. 테프론 재킷은 전체 O-링을 표준 고체 엘라스토머 O-링보다 훨씬 더 단단하게 만듭니다. 이는 개스킷 설계 및 설치 절차에서 고려되어야 합니다.
압축 영구 줄음률
이러한 O-링은 고성능 고체 엘라스토머만큼의 "반발력" 또는 압축 영구 줄음률 저항성을 갖지 못합니다. 단단한 재킷은 코어가 장기간 압축된 후 완전히 복원되는 능력을 제한할 수 있습니다.
설치 민감도
테프론 재킷은 내구성이 있지만 파괴되지 않는 것은 아닙니다. 재킷에 흠집이나 흠집이 생기지 않도록 설치 시 주의해야 합니다. 재킷에 균열이 생기면 씰의 무결성이 손상되고 코어가 화학적 공격에 노출됩니다.
응용 분야에 맞는 올바른 선택
올바른 캡슐화 O-링을 선택하려면 재료 특성과 주요 운영 목표를 일치시켜야 합니다.
- 주요 초점이 표준 조건에서 광범위한 내화학성인 경우: 실리콘 또는 FKM 코어가 있는 FEP 캡슐화 O-링이 가장 효과적이고 경제적인 선택입니다.
- 주요 초점이 극한의 열 또는 고응력 환경에서의 성능인 경우: PFA 캡슐화 O-링은 신뢰성을 보장하는 데 필요한 열 안정성과 기계적 강도를 제공합니다.
- 주요 초점이 최대 유연성과 동적 밀봉인 경우: 캡슐화 O-링이 이상적인 해결책이 아닐 수 있습니다. 요구되는 내화학성 요구 사항을 충족하는 경우 고품질의 고체 엘라스토머(예: FKM)를 고려해야 합니다.
궁극적으로 이 복원력 있는 코어와 불활성 차폐막의 조합을 이해하는 것은 가장 까다로운 산업 환경을 위한 밀봉 솔루션을 설계할 수 있도록 해줍니다.
요약표:
| 구성 요소 | 재료 옵션 | 주요 기능 |
|---|---|---|
| 내부 코어 | 실리콘, FKM (Viton) | 탄성과 밀봉력 제공 |
| 외부 재킷 | FEP, PFA | 화학적 및 온도 차폐 역할 |
까다로운 응용 분야를 위한 맞춤형 밀봉 솔루션이 필요하십니까?
KINTEK은 맞춤형 캡슐화 O-링을 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다. 당사의 정밀 생산 전문 지식은 반도체, 의료, 실험실 또는 산업 분야에 관계없이 귀하의 요구 사항에 완벽하게 맞는 씰을 얻을 수 있도록 보장합니다.
프로토타입부터 대량 주문까지 맞춤 제작을 제공합니다. 귀하의 가장 어려운 밀봉 문제를 해결할 수 있도록 도와드리겠습니다.
견적을 받거나 프로젝트에 대해 논의하려면 지금 문의하십시오!

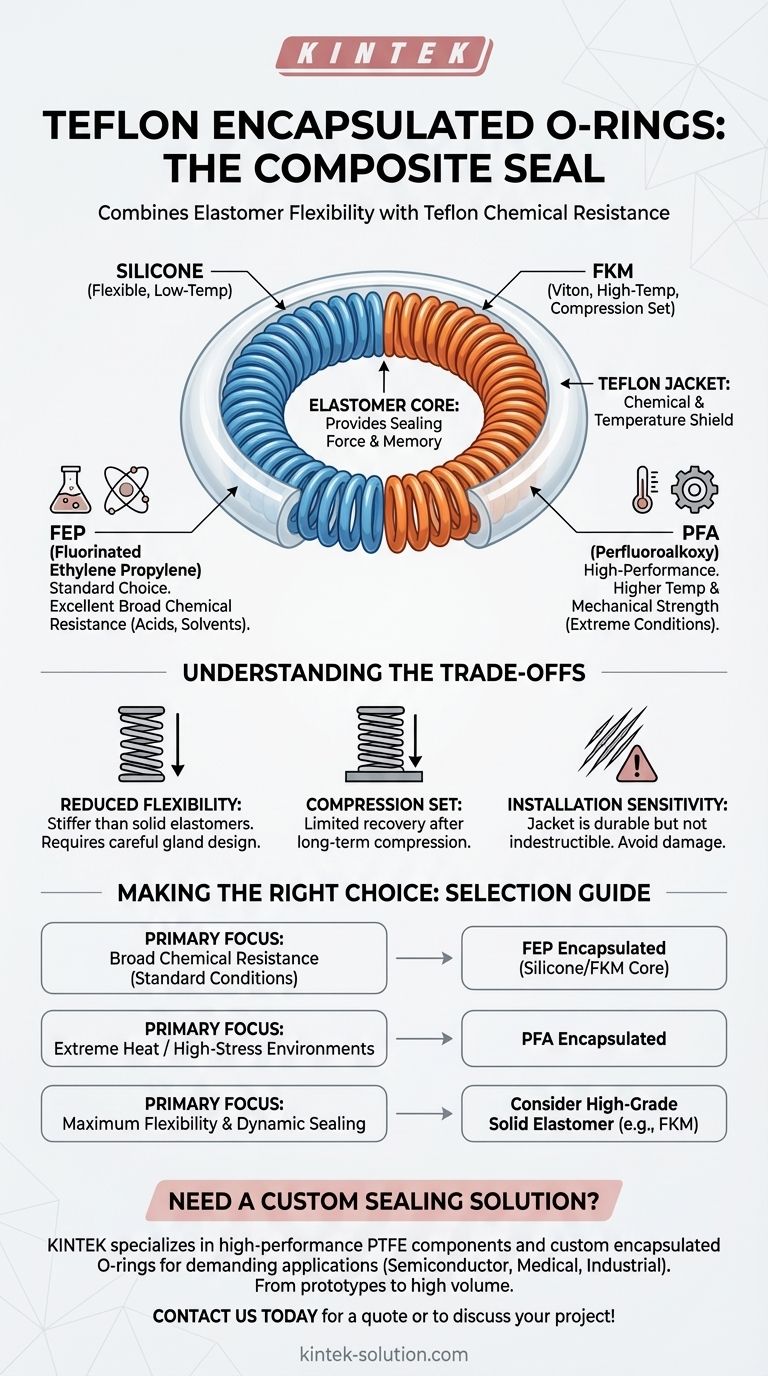

시각적 가이드
