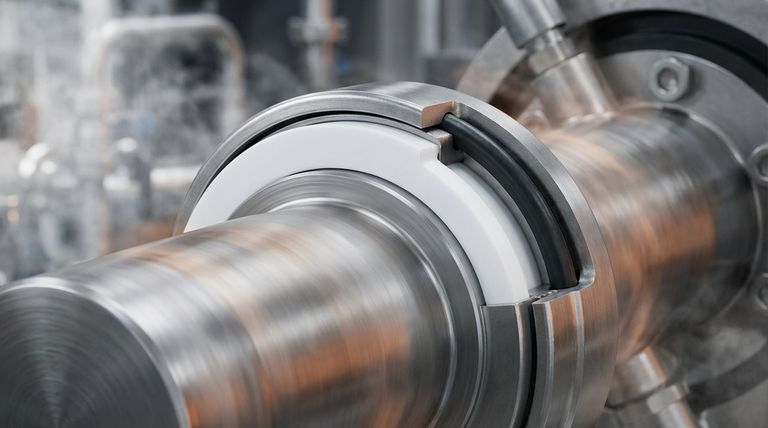

정확히 말하자면, PTFE 로터리 립 씰은 단일 재료로 만들어지는 것이 아니라 신중하게 설계된 구성 요소들의 조립체입니다. 주요 밀봉 요소는 PTFE 복합재로 만들어진 립이며, 하우징은 일반적으로 금속으로 가공되고, 엘라스토머 O-링이 활성화 장치로 포함되는 경우가 많습니다. 각 재료는 씰의 까다로운 작동 환경 내에서 특정 기능을 수행하도록 선택됩니다.
이러한 다중 재료 설계의 핵심 이유는 기존 고무 씰의 한계를 극복하기 위함입니다. PTFE 로터리 씰은 고속, 극한 온도 또는 공격적인 화학 물질이 관련된 응용 분야에서 표준 엘라스토머 씰이 빠르게 실패할 경우를 위한 엔지니어링 솔루션입니다.
PTFE 씰의 구조: 다중 재료 시스템
PTFE 로터리 씰의 성능은 뚜렷한 구성 요소들 간의 시너지 효과에서 나옵니다. 각 재료의 역할을 이해하는 것이 그 설계를 이해하는 열쇠입니다.
밀봉 립: 고급 PTFE 복합재
회전축과 접촉하는 동적 밀봉 립은 폴리테트라플루오로에틸렌(PTFE)으로 만들어집니다.
이것은 순수한 PTFE인 경우가 거의 없습니다. 거의 항상 PTFE 복합재이며, 이는 내마모성, 열전도율 또는 강성과 같은 특정 특성을 향상시키기 위해 필러와 혼합되었음을 의미합니다.
구조 케이스: 금속 하우징
PTFE 립은 구조적 무결성을 제공하고 장비에 정밀하게 프레스 핏될 수 있도록 하는 단단한 금속 케이스에 수용됩니다.
이 케이스에 사용되는 일반적인 재료로는 응용 분야의 화학적 노출 및 비용 제약에 따라 선택되는 스테인리스 스틸, 냉간 압연 강철(부식 방지를 위해 종종 아연 도금됨), 알루미늄이 있습니다.
활성화 장치: 엘라스토머 요소
많은 PTFE 씰 설계에는 엘라스토머 O-링 또는 개스킷이 통합되어 있습니다. 이 구성 요소는 하우징에 대한 정적 밀봉 역할을 하며 PTFE 립을 샤프트에 밀착시키는 데 필요한 초기 반경 방향 힘을 제공합니다.
이 활성화 요소에 사용되는 일반적인 재료에는 내화학성과 온도 범위에 따라 선택되는 불소 엘라스토머(FKM), 니트릴(NBR), EPDM이 포함됩니다.
왜 PTFE인가? 해결된 엔지니어링 문제
단순한 고무 씰에서 복잡한 PTFE 조립체로의 전환은 기존 재료의 능력을 초과하는 조건에서의 성능 요구 사항에 의해 주도됩니다.
기존 엘라스토머 씰의 한계
표준 로터리 씰은 종종 고무 또는 폴리우레탄과 같은 부드럽고 탄력 있는 엘라스토머로 만들어집니다.
일부 사례에서는 효과적이지만, 이러한 재료는 고속에서 빠르게 마모되고, 극한 온도에서 열화되며, 많은 산업용 화학 물질과 호환되지 않습니다. 작동 범위가 비교적 좁습니다.
PTFE의 우수한 성능 프로필
PTFE 씰은 가혹한 환경에서의 내구성 때문에 특별히 선택됩니다. 극저온 응용 분야부터 고온 공정에 이르기까지 광범위한 온도 범위에서 우수한 성능을 제공합니다.
또한 PTFE는 거의 화학적으로 불활성이므로 화학 처리, 제약, 식품 및 음료와 같이 공격적인 매체에 노출될 수 있는 산업에 이상적입니다.
고속 및 저마찰 처리
상당한 마찰과 열을 발생시킬 수 있는 고무와 달리 PTFE는 마찰 계수가 매우 낮습니다.
이를 통해 PTFE 씰은 과열되거나 과도한 마모를 일으키지 않고 훨씬 더 높은 회전 속도에서 작동할 수 있습니다. 이 특성은 또한 치명적인 고장 없이 일정 기간 동안 건식으로 작동할 수 있게 합니다.
상충 관계 이해하기
고성능이 가능하지만, PTFE 씰은 특수한 솔루션이므로 특정 특성을 이해하는 것이 중요합니다.
더 높은 초기 비용
고급 재료와 더 복잡한 제조 공정으로 인해 PTFE 로터리 씰은 일반적으로 표준 엘라스토머 씰에 비해 초기 비용이 더 높습니다.
설치 민감도
고무에 비해 PTFE의 상대적인 강성은 샤프트 표면의 결함이나 사소한 설치 오류에 덜 관대합니다. 최적의 성능을 위해서는 적절한 취급과 표면 마감이 중요합니다.
정적 밀봉 의존성
PTFE 립은 우수한 동적 밀봉을 제공하지만, 초기 정적 밀봉은 엘라스토머 활성화 장치에 의존합니다. 이것이 O-링이 많은 설계의 필수적인 부분인 주요 이유입니다.
응용 분야에 맞는 올바른 선택
올바른 씰 재료를 선택하는 것은 전반적으로 "최고"인 것이 아니라 특정 작동 요구 사항에 적합한 것을 선택하는 것입니다.
- 표준, 저부하 응용 분야에 중점을 두는 경우: 기존 엘라스토머 씰이 가장 실용적이고 비용 효율적인 선택일 가능성이 높습니다.
- 고속, 극한 온도 또는 공격적인 화학 물질에 중점을 두는 경우: 장기적인 신뢰성을 위해 PTFE 복합 씰이 필요한 엔지니어링 선택입니다.
- 마찰 최소화 또는 건식 작동 수용에 중점을 두는 경우: PTFE의 고유한 저마찰 특성은 성능과 내구성을 위한 우수한 재료입니다.
궁극적으로 PTFE 로터리 씰을 선택하는 것은 장비에 복원력을 직접 엔지니어링하려는 의도적인 결정입니다.
요약표:
| 구성 요소 | 주요 재료 | 핵심 기능 |
|---|---|---|
| 밀봉 립 | PTFE 복합재(필러 포함) | 샤프트에 대한 저마찰 동적 밀봉 제공 |
| 구조 케이스 | 스테인리스 스틸, 냉간 압연 강철, 알루미늄 | 립을 수용하고 단단한 프레스 핏 제공 |
| 활성화 장치 | FKM, NBR 또는 EPDM O-링 | 초기 밀봉력 공급 및 정적 밀봉 역할 수행 |
까다로운 조건에 맞는 고성능 씰이 필요하신가요?
KINTEK의 PTFE 씰은 가장 어려운 문제를 해결하도록 엔지니어링되었습니다. 당사는 반도체, 의료, 실험실 및 산업 분야를 위해 씰, 라이너 및 맞춤형 실험실 기구를 포함한 정밀 PTFE 부품 제조를 전문으로 합니다.
표준 설계가 필요하든 프로토타입부터 대량 생산까지 맞춤 제작 솔루션이 필요하든, 당사의 전문 지식은 극한 온도, 고속 및 공격적인 화학 물질 하에서도 신뢰성을 제공하는 씰을 보장합니다.
지금 KINTEK에 문의하여 귀하의 응용 분야에 대해 논의하고 귀하의 요구에 맞는 견적을 받아보십시오.

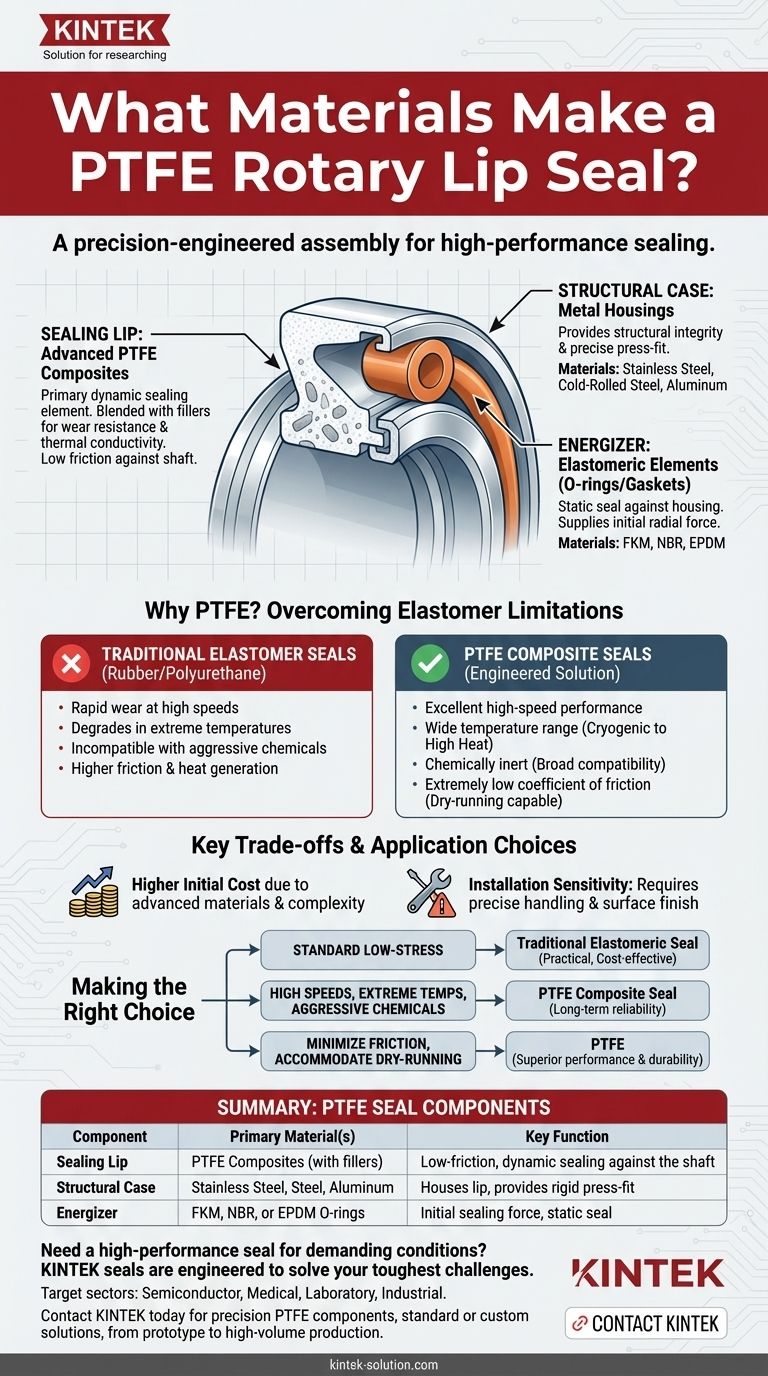

시각적 가이드
