약간의 샤프트 런아웃을 처리하기 위해 PTFE 씰은 유연성을 향상시키기 위해 종종 "엘프 토(elf toe)" 설계라고 불리는 특수 립 형상으로 수정될 수 있습니다. 더 일반적으로는 씰 립 뒤쪽에 스프링이 추가되어 샤프트에 대해 일관되고 능동적인 압력을 제공함으로써 편심 움직임에도 불구하고 지속적인 접촉을 보장합니다.
샤프트 런아웃의 핵심 과제는 씰 립과 샤프트 사이에 일관된 접촉을 유지하는 것입니다. PTFE의 넓은 립 디자인은 어느 정도의 고유한 허용 범위를 제공하지만, 스프링 에너지저를 추가하는 것이 이러한 동적 불완전성을 능동적으로 보상하는 가장 효과적인 수정 방법입니다.
샤프트 런아웃이 씰에 문제를 일으키는 이유
일관된 접촉의 필요성
씰의 주요 기능은 샤프트와의 정확하고 끊어지지 않는 접촉선을 유지하는 데 달려 있습니다. 이 접촉은 압력 하에서 누출을 방지하는 장벽을 만듭니다.
런아웃이 씰을 방해하는 방식
샤프트 런아웃 또는 편심 회전은 샤프트의 중심이 회전 중심과 완벽하게 정렬되지 않음을 의미합니다. 샤프트가 회전함에 따라 씰 립과 샤프트 표면 사이에 주기적으로 열리고 닫히는 틈이 생겨 유체가 빠져나갈 경로 또는 오염 물질이 들어올 지점을 제공합니다.
런아웃 처리를 위한 주요 수정 사항
능동적 보상을 위한 스프링 에너지징

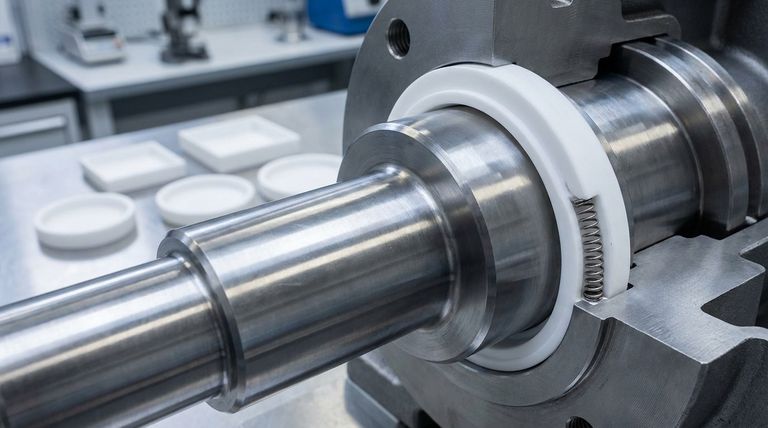

가장 중요한 수정 사항은 PTFE 립 뒤쪽 홈에 스프링 에너지저(종종 작은 금속 스프링)를 추가하는 것입니다.
이 스프링은 서스펜션 시스템처럼 작동하여 유연한 립을 샤프트 쪽으로 지속적으로 밀어줍니다. 런아웃으로 인해 일시적인 틈이 생기면 스프링의 힘이 즉시 틈을 닫아 씰을 유지합니다.
"엘프 토" 립 디자인
"엘프 토"는 표준 립보다 더 길고, 얇고, 더 유연한 특정 립 형상을 나타냅니다. 이러한 향상된 유연성은 립이 접촉을 잃지 않고 샤프트의 편심 경로를 더 쉽게 따라갈 수 있도록 합니다.
이 디자인은 스프링 에너지저와 함께 작동하여 동적 움직임에 반응하는 씰의 능력을 최대화합니다.
넓은 립의 고유한 이점
표준 PTFE 씰은 종종 넓은 접촉 립(때로는 5-7mm 폭)을 특징으로 합니다. 이 디자인은 사소한 런아웃에 대해 자연스러운 허용 범위를 제공합니다.
샤프트가 편심으로 움직이더라도 넓은 립의 상당 부분이 접촉 상태를 유지하며, 이는 종종 필요한 오일 필름을 유지하고 요구 사항이 낮은 응용 분야에서 누출을 방지하기에 충분합니다.
상충 관계 및 한계 이해
"약간의" 런아웃 정의
런아웃 허용 범위는 무한하지 않으며 중요한 설계 제약 조건입니다. 대부분의 수정된 PTFE 씰은 0.4mm에서 0.5mm(약 0.016~0.020인치) 범위의 런아웃을 처리하도록 설계되었습니다.
이 한계를 초과하면 씰의 보상 능력이 압도되어 필연적인 누출로 이어집니다.
회전 속도의 영향
회전 속도가 증가함에 따라 런아웃 허용 범위는 감소합니다. 높은 RPM에서 씰 립이 샤프트의 편심 움직임에 반응할 시간이 줄어듭니다. 립이 따라갈 수 있도록 보장하기 위해 고속 응용 분야에서는 스프링 에너지징 설계가 필수적입니다.
마모 및 열 증가
런아웃을 수용하면 씰 립이 지속적으로 구부러지게 됩니다. 이 지속적인 움직임은 추가적인 마찰과 열을 발생시켜 마모를 가속화하고 완벽하게 중심이 잡힌 샤프트가 있는 응용 분야에 비해 씰의 작동 수명을 잠재적으로 단축시킬 수 있습니다.
응용 분야에 맞는 올바른 선택
- 런아웃이 적고(<0.4mm) 중간 속도에서 씰링에 중점을 둔다면: 표준 비에너지징 와이드 립 PTFE 씰로 충분하며 비용 효율적일 수 있습니다.
- 알려진 런아웃 또는 고속에서 안정적인 씰링에 중점을 둔다면: 스프링 에너지징 PTFE 씰이 일관된 접촉을 보장하고 누출을 방지하는 확실한 선택입니다.
- 가혹한 환경(화학 물질, 온도)에서의 성능에 중점을 둔다면: PTFE는 우수한 재료 선택이지만 상당한 런아웃이 있는 경우 여전히 스프링 에너지징 설계를 선택해야 합니다.
이러한 설계 원리를 이해하면 장비의 특정 동적 조건에 완벽하게 일치하는 견고하고 안정적인 씰링 솔루션을 선택할 수 있습니다.
요약표:
| 수정 사항 | 주요 기능 | 최적의 용도 |
|---|---|---|
| 스프링 에너지저 | 런아웃으로 인한 틈을 닫기 위해 씰 립을 샤프트 쪽으로 능동적으로 밀어줍니다. | 런아웃이 알려진 응용 분야 또는 고속 회전 응용 분야. |
| '엘프 토' 립 디자인 | 더 길고 유연한 립을 제공하여 편심 샤프트 경로를 더 잘 따릅니다. | 스프링 에너지징 씰의 반응성 향상. |
| 넓은 접촉 립 | 넓은(5-7mm) 접촉 영역을 통해 고유한 허용 범위를 제공합니다. | 매우 미세한 런아웃(<0.4mm)이 있는 낮은 요구 사항의 응용 분야. |
샤프트 런아웃으로 인한 씰 고장으로 어려움을 겪고 계십니까? KINTEK은 반도체, 의료, 실험실 및 산업 장비의 동적 조건을 처리하도록 정밀하게 설계된 스프링 에너지징 및 특수 립 형상을 포함하여 고성능 맞춤형 PTFE 씰의 설계 및 제조를 전문으로 합니다. 당사 전문가가 구성 요소 수명을 연장하고 누출을 방지하는 강력한 씰링 솔루션을 제공하도록 하십시오. 오늘 당사의 엔지니어링 팀에 문의하여 응용 요구 사항에 대해 논의하십시오.

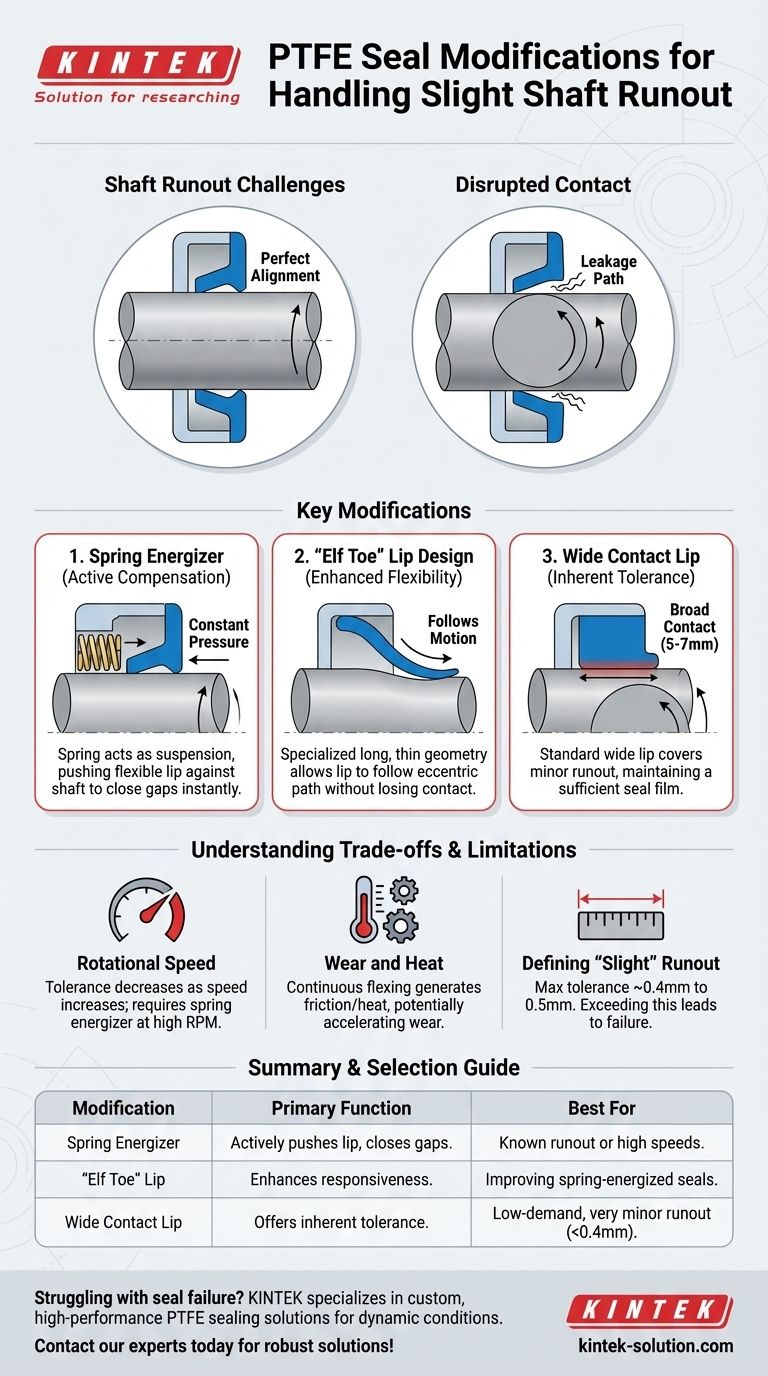

시각적 가이드
