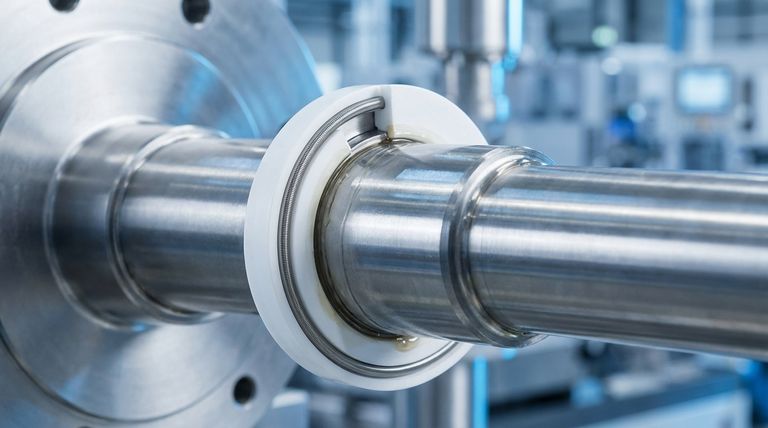

내장 스프링은 PTFE 샤프트 씰을 정적 링에서 동적이고 탄력 있는 씰링 솔루션으로 변환하는 핵심 구성 요소입니다. 이는 지속적인 씰 대 샤프트 접촉을 보장하고, 씰 수명 동안의 마모를 보상하며, 광범위한 까다로운 작동 조건에서 성능을 유지하는 데 필요한 지속적인 활성 에너지를 제공합니다.
스프링의 핵심 기능은 고성능 PTFE 재료가 본질적으로 부족한 일관된 기계적 힘을 제공하는 것입니다. 이는 씰의 "기억" 및 "근육" 역할을 하여 단순한 엘라스토머 또는 비가압 씰이 실패한 후에도 효과를 유지하도록 보장합니다.
스프링의 근본적인 역할: 일관된 방사형 힘
모든 샤프트 씰의 주요 임무는 두 환경 사이에 신뢰할 수 있는 장벽을 만드는 것입니다. 스프링은 실제 압력 하에서 이 장벽이 온전하게 유지되도록 보장하는 메커니즘입니다.
지속적인 씰 대 샤프트 접촉 보장
가장 기본적인 수준에서, 일반적으로 스테인리스강과 같은 부식 방지 금속으로 만들어진 스프링은 PTFE 씰링 립에 일정한 방사형 힘을 가합니다. 이 힘은 립을 회전하는 샤프트 쪽으로 단단히 밀어붙여 누출을 유발할 수 있는 미세한 틈을 막습니다.
PTFE의 한계 극복
PTFE는 낮은 마찰 계수와 우수한 내화학성 및 내열성을 가진 예외적인 재료이지만, 고무와 같은 엘라스토머는 아닙니다. PTFE는 "기억력"이 좋지 않고 압축 영구 변형(compression set)에 취약합니다. 즉, 압축된 후 영구적으로 변형되어 원래 상태로 돌아오지 못할 수 있습니다. 스프링은 PTFE가 부족한 에너지를 제공하여 씰링 립이 접촉을 잃지 않도록 보장합니다.
스프링으로 가능해지는 주요 성능 이점
이러한 지속적이고 동적인 힘을 제공함으로써 스프링은 까다로운 응용 분야에서 이러한 씰의 가치를 결정하는 몇 가지 중요한 성능 이점을 제공합니다.
피할 수 없는 마모 보상
씰과 샤프트가 작동함에 따라 마찰로 인해 두 표면 모두에서 미세한 재료 손실이 발생합니다. 비가압 씰은 프리로드(초기 압력)를 빠르게 잃고 누출되기 시작할 것입니다. 그러나 스프링은 후퇴하는 표면을 "따라가기" 위해 팽창하여 필요한 접촉 압력을 유지하고 씰의 유효 작동 수명을 극적으로 연장합니다.
가변 작동 조건에 대한 적응
산업 장비는 거의 완벽하게 안정적인 상태로 작동하지 않습니다. 스프링은 재료의 팽창 및 수축을 유발하는 온도 변화와 시스템 압력 변화에 씰이 적응할 수 있도록 합니다. 이러한 동적 응답은 조건이 이상적이지 않을 때에도 씰이 효과적으로 유지되도록 보장합니다.
압축 영구 변형으로 인한 고장 제거
씰링 힘이 재료의 탄성이 아닌 기계적 스프링에 의해 생성되므로 씰은 압축 영구 변형에 취약하지 않습니다. 이는 압력 주기 또는 열 주기가 수반되는 응용 분야에서 전통적인 고무 씰이 빠르게 피로해지고 실패하는 경우에 탁월한 신뢰성을 제공합니다.
상충 관계 이해
매우 효과적이지만, 스프링 가압 씰은 자체적인 고려 사항이 있는 특정 엔지니어링 솔루션입니다. 그 한계를 이해하는 것이 올바르게 사용하는 열쇠입니다.
복잡성 및 비용 증가
다중 구성 요소 설계(PTFE 재킷 및 금속 스프링)는 단순한 엘라스토머 립 씰보다 본질적으로 제조가 더 복잡하고 비용이 많이 듭니다. 이러한 투자는 응용 분야의 성능 요구 사항이 이를 필요로 할 때만 정당화됩니다.
모든 구성 요소의 재료 호환성
엔지니어는 PTFE 재킷과 스프링 재료 모두의 화학적 및 열적 호환성을 고려해야 합니다. 부식성이 매우 강한 환경에서는 PTFE 재킷이 영향을 받지 않더라도 표준 스테인리스강 스프링이 실패할 수 있습니다.
이물질 포집 가능성
스프링이 들어 있는 캐비티는 공정 매체, 입자 또는 기타 이물질을 잠재적으로 가둘 수 있습니다. 위생, 식품 등급 또는 클린룸 응용 분야에서는 이는 신중한 고려가 필요한 중요한 설계 문제입니다.
응용 분야에 맞는 올바른 선택
올바른 씰을 선택하는 것은 장비 및 공정의 특정 요구 사항에 전적으로 달려 있습니다.
- 마모가 심한 환경에서 최대 서비스 수명이 주요 관심사라면: 재료 손실을 보상하는 스프링의 능력이 가장 중요한 이점입니다.
- 온도 또는 압력 변동 하에서 신뢰성이 주요 관심사라면: 스프링이 제공하는 동적 응답은 표준 씰보다 우수한 선택이 되게 합니다.
- 안정적인 환경에서 간단하고 저속인 응용 분야를 씰링하는 것이 주요 관심사라면: 덜 복잡하고 비용 효율적인 엘라스토머 씰이 더 적절한 해결책일 수 있습니다.
궁극적으로 스프링이 씰에 지속적인 에너지를 제공한다는 것을 이해하는 것이 이 기술을 가장 큰 가치를 제공할 수 있는 곳에 배치하는 열쇠입니다.
요약표:
| 이점 | 설명 |
|---|---|
| 지속적인 접촉 | 신뢰할 수 있는 누출 방지 장벽을 위해 일정한 방사형 힘을 제공합니다. |
| 마모 보상 | 씰과 샤프트가 마모됨에 따라 접촉 압력을 유지하기 위해 팽창합니다. |
| 적응성 | 다양한 온도 및 압력 하에서 씰이 작동할 수 있도록 합니다. |
| 압축 영구 변형에 대한 저항성 | 씰링 힘은 재료 탄성이 아닌 스프링에서 나오므로 고장을 방지합니다. |
까다로운 조건에 대한 신뢰할 수 있는 씰링 솔루션이 필요하십니까?
KINTEK은 정밀 스프링 가압 샤프트 씰을 포함하여 고성능 맞춤형 PTFE 부품 제조를 전문으로 합니다. 당사의 씰은 반도체, 의료, 실험실 및 산업 분야를 위해 설계되었으며, 이곳에서는 압력, 온도 변화 및 부식성 환경 하에서의 신뢰성이 필수적입니다.
당사는 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하여 특정 응용 분야에 완벽하게 맞고 최적의 성능을 보장합니다.
지금 KINTEK에 문의하여 귀하의 씰링 문제에 대해 논의하고 당사의 정밀 PTFE 부품이 장비의 신뢰성과 수명을 어떻게 향상시킬 수 있는지 알아보십시오.

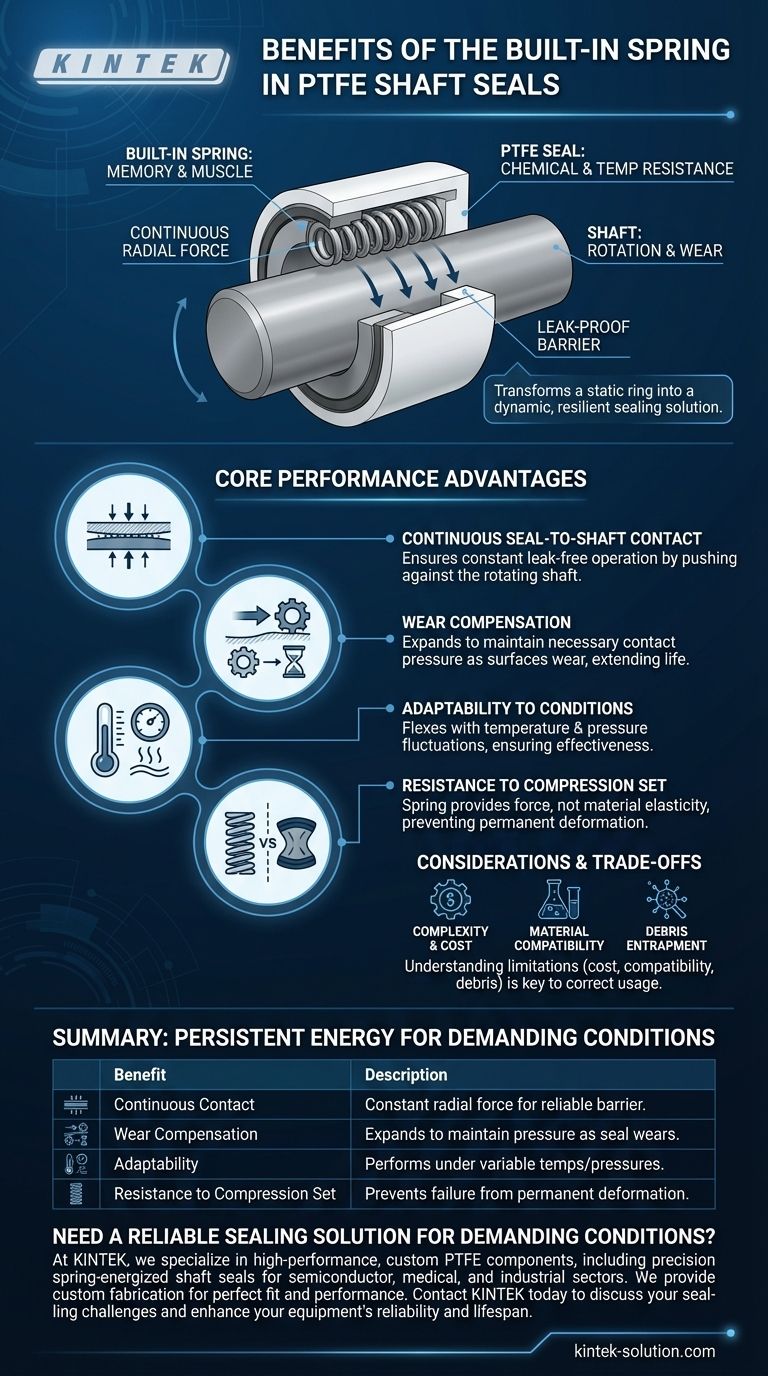

시각적 가이드
