석유 및 가스 산업에서 작동 압력은 일반적으로 1,500psi에서 15,000psi 범위이며, 극한 응용 분야에서는 최대 25,000psi에 이릅니다. PTFE(폴리테트라플루오로에틸렌) 씰은 이 전체 범위에 탁월하게 적합하며, 특히 스프링 활성화 장치와 같은 기능을 갖추도록 설계된 경우 저압 및 고압 모두에서 안정적으로 작동하여 일정한 씰링 힘을 보장합니다.
석유 및 가스 분야에서 PTFE 씰의 진정한 가치는 극한의 압력을 처리하는 능력뿐만 아니라 고속, 광범위한 온도 변화 및 부식성 화학 물질이라는 복합적인 문제를 견디는 고유한 복원력에 있으며, 이는 다른 재료가 실패할 수 있는 곳에서 장기적인 씰링 무결성을 보장합니다.
고압 환경에서 PTFE가 뛰어난 이유
석유 및 가스 응용 분야에 PTFE가 적합한 이유는 단순한 압력 등급을 훨씬 뛰어넘습니다. 이는 재료의 고유한 특성과 씰 자체의 정교한 설계에서 비롯됩니다.
전체 압력 범위 처리
PTFE 씰은 업계에서 발견되는 광범위한 압력에서 효과적입니다. 이러한 다용성 덕분에 낮은 압력 상태에서도 씰을 유지하고 실패 없이 높은 압력 차의 엄청난 힘을 견딜 수 있습니다.
스프링 활성화 장치의 중요한 역할
많은 고급 PTFE 씰에는 씰 재킷 내부에 금속 스프링 활성화 장치가 통합되어 있습니다. 이 스프링은 씰 립을 하드웨어 쪽으로 밀어내는 일정하고 탄력 있는 기계적 힘을 제공합니다. 이는 저압 기간, 압력 변동 및 재료 무결성이 가장 중요한 극한의 고압 조건에서 단단한 씰을 유지하는 데 중요합니다.
극한 부하 조건에서의 재료 무결성
고압 하에서 일부 엘라스토머처럼 변형되거나 틈새로 압출될 수 있는 재료와 달리, 고품질 PTFE 등급은 구조적 무결성을 유지합니다. 이러한 변형 저항성은 밸브, 펌프 및 시추공 로깅 도구에서 장기간 안정적인 씰링을 위해 필수적입니다.
압력 그 이상: 기타 결정적인 성능 요소
압력은 퍼즐의 한 조각일 뿐입니다. 석유 및 가스 환경은 가혹한 조건의 조합이며, PTFE의 다면적인 복원력이 이를 우수한 선택으로 만드는 이유입니다.
우수한 열 안정성
PTFE 씰은 -40°C에서 177°C(–40°F에서 350°F) 이상의 광범위한 온도 변화에 걸쳐 효과적으로 작동하며, 일부는 최대 260°C(500°F)까지 견딜 수 있습니다. 이러한 안정성은 온도 변화가 심한 지상 장비에서 시추공 도구에 이르는 응용 분야에서 매우 중요합니다.
타의 추종을 불허하는 내화학성
이 재료는 업계에서 흔히 사용되는 부식성 드릴링 유체, 유압유 및 기타 공격적인 화학 물질에 거의 불침투성입니다. 이러한 화학적 불활성은 재료 분해를 방지하고 무제한의 보관 수명을 보장하여 많은 표준 엘라스토머에 비해 상당한 이점을 제공합니다.
고속 응용 분야에서의 성능
PTFE는 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가집니다. 이를 통해 과도한 열을 발생시키지 않고 매우 높은 샤프트 표면 속도(최대 35m/s)를 처리할 수 있습니다. 이 특성은 펌프 및 터보차저와 같은 고속 회전 장비에서 조기 씰 파손을 방지하는 데 중요합니다.
상충 관계 및 고려 사항 이해
매우 효과적이지만 PTFE 씰로 최적의 성능을 달성하려면 재료와 응용 분야에 대한 명확한 이해가 필요합니다.
컴파운드 선택의 중요성
"PTFE"는 재료군입니다. 순수 PTFE는 지속적인 부하 하에서 "콜드 플로우" 또는 크리프에 취약할 수 있습니다. 고성능 응용 분야에서는 종종 충전된 PTFE 등급(예: 유리, 탄소 또는 기타 폴리머 포함)을 사용하여 고압 및 고온에서 내마모성과 강성을 향상시킵니다.
재료만큼 중요한 설계
씰의 성능은 원자재뿐만 아니라 설계의 기능이기도 합니다. 씰 립의 형상, 사용된 스프링 활성화 장치의 유형, 개스킷 설계 모두 성공에 중요한 역할을 합니다. PTFE의 이점을 최대한 활용하려면 잘 설계된 씰 설계가 필수적입니다.
올바른 설치는 필수
PTFE 씰은 엘라스토머 씰보다 더 단단할 수 있습니다. 씰 립 긁힘이나 손상을 방지하기 위해 주의 깊은 설치가 필요합니다. 작은 흠집이라도 누출 경로를 만들 수 있으며, 특히 고압 시스템에서는 더욱 그렇습니다.
특정 응용 분야에 맞는 올바른 선택
올바른 씰링 솔루션을 선택하는 것은 특정 작동 환경에서 가장 중요한 문제를 식별하는 데 달려 있습니다.
- 극도로 높은 압력(15,000+ PSI)에 중점을 두는 경우: 스프링이 부하 하에서 약간의 재료 이완을 보상하기 위해 일정한 씰링 힘을 보장하므로 스프링 활성화 PTFE 씰을 우선적으로 고려하십시오.
- 응용 분야에 높은 회전 속도가 포함되는 경우: 마찰열 발생을 최소화하고 조기 마모를 방지하기 위해 낮은 마찰 계수를 가진 PTFE 등급을 선택하십시오.
- 부식성 유체 또는 광범위한 온도 변화를 다루는 경우: PTFE의 고유한 화학적 불활성과 열 안정성은 대부분의 엘라스토머보다 근본적으로 더 안전하고 신뢰할 수 있는 선택입니다.
- 시스템이 낮은 압력에서 높은 압력까지 빈번한 압력 순환을 겪는 경우: 시스템 압력이 씰을 완전히 작동시키기에 너무 낮을 때 필요한 힘을 제공하므로 씰링 무결성을 유지하기 위해 스프링 활성화 씰이 중요합니다.
궁극적으로 올바른 PTFE 씰을 선택하는 것은 광범위한 까다로운 조건에서 작동 안정성에 대한 투자입니다.
요약표:
| 압력 범위 | 주요 PTFE 씰 성능 | 결정적 요소 |
|---|---|---|
| 낮음 ~ 높음 (1,500 - 15,000 PSI) | 전체 범위에서 씰 무결성 유지 | 스프링 활성화 장치가 일정한 힘 제공 |
| 극한 (최대 25,000 PSI) | 변형 및 압출에 저항 | 재료 무결성 및 씰 설계 |
| 순환 (낮음에서 높음으로 변동) | 압력 변화를 통한 일관된 성능 | 스프링 활성화 장치가 압력 강하 보상 |
가장 까다로운 석유 및 가스 응용 분야에서 장기적인 신뢰성을 보장하십시오.
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 스프링 활성화 설계를 포함한 고성능 PTFE 씰 및 부품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤형 제작에 대한 당사의 전문 지식은 특정 압력, 온도 및 화학적 과제에 맞게 정밀하게 설계된 씰링 솔루션을 얻을 수 있도록 보장합니다.
귀하의 응용 요구 사항에 대해 논의하고 당사의 정밀 생산 역량을 활용하려면 지금 KINTEK에 문의하십시오.

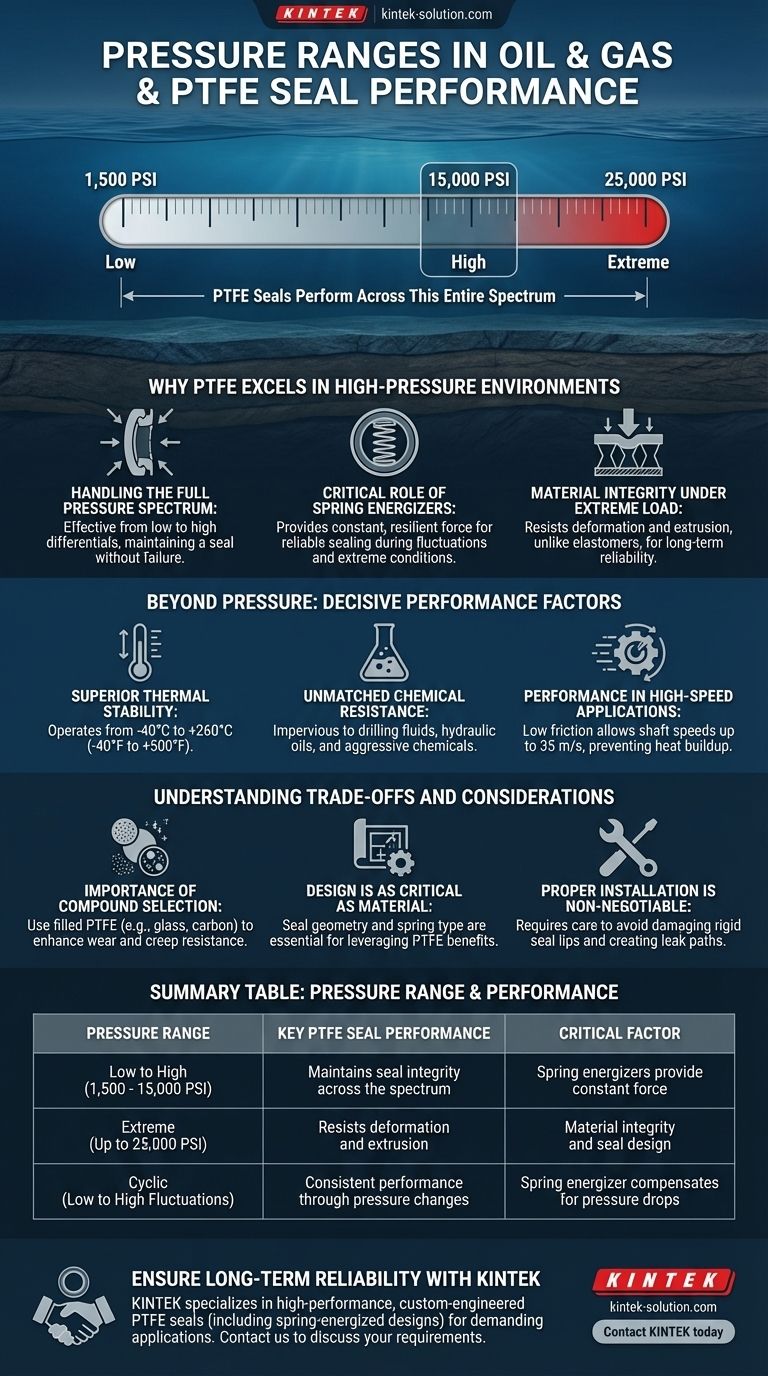

시각적 가이드
