PTFE 기반 라미네이트에 세라믹 충전재를 추가하는 것은 순수 PTFE의 고유한 물리적 한계를 극복하는 데 사용되는 중요한 엔지니어링 기술입니다. 이러한 세라믹은 열전도율, 치수 안정성, 유전율 일관성 및 열팽창 계수(CTE)라는 네 가지 주요 특성을 체계적으로 개선하기 위해 도입됩니다.
PTFE에 세라믹을 추가하는 핵심 목적은 이를 부드럽고 열 절연성이 있는 재료에서 단단하고 열전도성이 있으며 치수 안정성이 있는 기판으로 변환하는 것입니다. 이를 통해 PTFE의 우수한 고주파 전기적 특성은 유지하면서 현대적인 고성능 전자 장치에 필요한 물리적 견고성을 제공하는 복합 재료가 만들어집니다.
순수 PTFE의 문제점
세라믹의 역할을 이해하려면 먼저 회로 라미네이트로 순수 폴리테트라플루오로에틸렌(PTFE)을 사용할 때 발생하는 근본적인 상충 관계를 인식해야 합니다.
우수한 전기적 특성
순수 PTFE는 전기적 특성으로 인해 매우 높이 평가됩니다. 유전율이 매우 낮고 안정적이며 손실이 극히 적어 고주파 애플리케이션을 위한 이상적인 절연체입니다.
고유한 물리적 한계
그러나 순수 PTFE는 부드러운 재료입니다. 열팽창 계수(CTE)가 높고 열전도성이 낮아 높은 신뢰성, 복잡한 다층 설계 또는 상당한 열 방산이 필요한 애플리케이션에는 적합하지 않습니다.
세라믹이 고성능 기판을 설계하는 방법
세라믹 충전재는 단순한 첨가제가 아니라 PTFE 기본 재료의 특성을 정밀하게 수정하는 데 사용되는 엔지니어링 도구입니다.
열전도율 향상
가장 중요한 이점 중 하나는 열전도율 향상입니다. 이를 통해 회로 기판의 활성 부품에서 발생하는 열을 보다 효과적으로 방산할 수 있으며, 이는 고전력 RF 증폭기 및 기타 열적으로 까다로운 설계에 매우 중요합니다.
유전율(Dk) 안정화
세라믹은 넓은 범위의 온도와 주파수에서 보다 안정적인 유전율을 가진 복합 재료를 만드는 데 도움이 됩니다. 이러한 예측 가능성은 정밀 필터, 커플러 및 안테나 피드 네트워크를 설계하는 데 필수적이며, 이러한 장치의 성능은 일관된 재료 특성에 따라 달라집니다.
열팽창(CTE) 최소화
세라믹은 라미네이트의 CTE를 크게 낮추어 구리의 CTE에 훨씬 더 가깝게 만듭니다. 이는 열 순환 중 도금 관통 구멍과 구리 트레이스에 가해지는 응력을 최소화하여 장치의 장기적인 신뢰성을 크게 향상시킵니다.
치수 안정성 개선
CTE를 낮추고 강성을 추가함으로써 세라믹은 재료의 치수 안정성을 크게 향상시킵니다. 이는 복잡한 다층 보드 제조 중 층간 정렬 불량을 줄여 더 조밀하고 안정적인 설계를 가능하게 합니다.
섬유 직조 효과 제거
유리 섬유 보강재와 달리 세라믹 충전재나 보강재에는 직조 구조가 없습니다. 이는 보다 균일한 유전 매체를 생성하여 매우 높은 주파수(밀리미터파) 애플리케이션에서 섬유 직조 효과로 인해 발생하는 신호 무결성 문제를 제거합니다.
피해야 할 일반적인 함정
매우 유익하지만 세라믹-PTFE 라미네이트를 선택할 때는 세부 사항을 신중하게 고려해야 합니다.
'충전' 대 '보강'
공급업체는 "세라믹 충전(ceramic-filled)" 및 "세라믹 보강(ceramic-reinforced)"이라는 용어를 상호 교환적으로 사용할 수 있습니다. 둘 다 특성을 개선하지만, "보강된" 재료는 종종 구조적 강성에 더 중점을 두는 반면, "충전된" 재료는 전기적 또는 열적 특성 조정에 더 중점을 둘 수 있습니다.
충전재 유형 및 농도
PTFE 매트릭스 내의 특정 세라믹 유형과 그 농도가 최종 특성을 결정합니다. 모든 세라믹-PTFE 라미네이트가 동일한 것은 아니며, 서로 다른 성능 목표를 위해 설계되었습니다. 특정 값은 항상 재료 데이터시트를 참조하십시오.
목표에 맞는 올바른 선택
애플리케이션의 주요 요구 사항이 재료 선택을 안내해야 합니다.
- 열 관리가 주요 초점인 경우: 전력 부품의 효과적인 열 방산을 보장하기 위해 높은 열전도율을 위해 특별히 설계된 라미네이트를 선택하십시오.
- 다층 신뢰성이 주요 초점인 경우: 열 순환 중 상호 연결 실패를 방지하기 위해 구리와 밀접하게 일치하는 낮은 CTE를 가진 재료를 우선적으로 선택하십시오.
- 고주파 신호 무결성이 주요 초점인 경우: 예측 가능한 회로 성능을 보장하기 위해 매우 안정적인 유전율과 비직조 보강재를 가진 재료를 선택하십시오.
이러한 원리를 이해함으로써 설계의 특정 요구 사항을 충족하는 올바른 재료를 자신 있게 선택할 수 있습니다.
요약표:
| 세라믹으로 향상되는 속성 | PTFE 라미네이트에 대한 이점 | 주요 애플리케이션 영향 |
|---|---|---|
| 열전도율 | 열 방산 개선 | 고전력 RF 증폭기 및 열적으로 까다로운 설계 지원 |
| 치수 안정성 및 CTE | 팽창 감소, 강성 향상 | 다층 신뢰성 향상 및 비아(via) 실패 방지 |
| 유전율(Dk) | 온도/주파수에 따른 안정성 증가 | 필터, 커플러 및 안테나 피드의 정밀도 보장 |
| 균일성 | 섬유 직조 효과 제거 | 밀리미터파 애플리케이션에서 신호 무결성 개선 |
고성능 애플리케이션을 위한 맞춤형 PTFE-세라믹 라미네이트가 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 세라믹 충전재를 포함한 고급 PTFE 부품의 정밀 제조를 전문으로 합니다. 당사는 프로토타입부터 대량 주문까지 맞춤형 솔루션을 제공하여 설계에 최적의 열 관리, 치수 안정성 및 신호 무결성을 보장합니다.
프로젝트 요구 사항을 논의하고 재료 공학 전문 지식을 활용하려면 지금 문의하십시오!

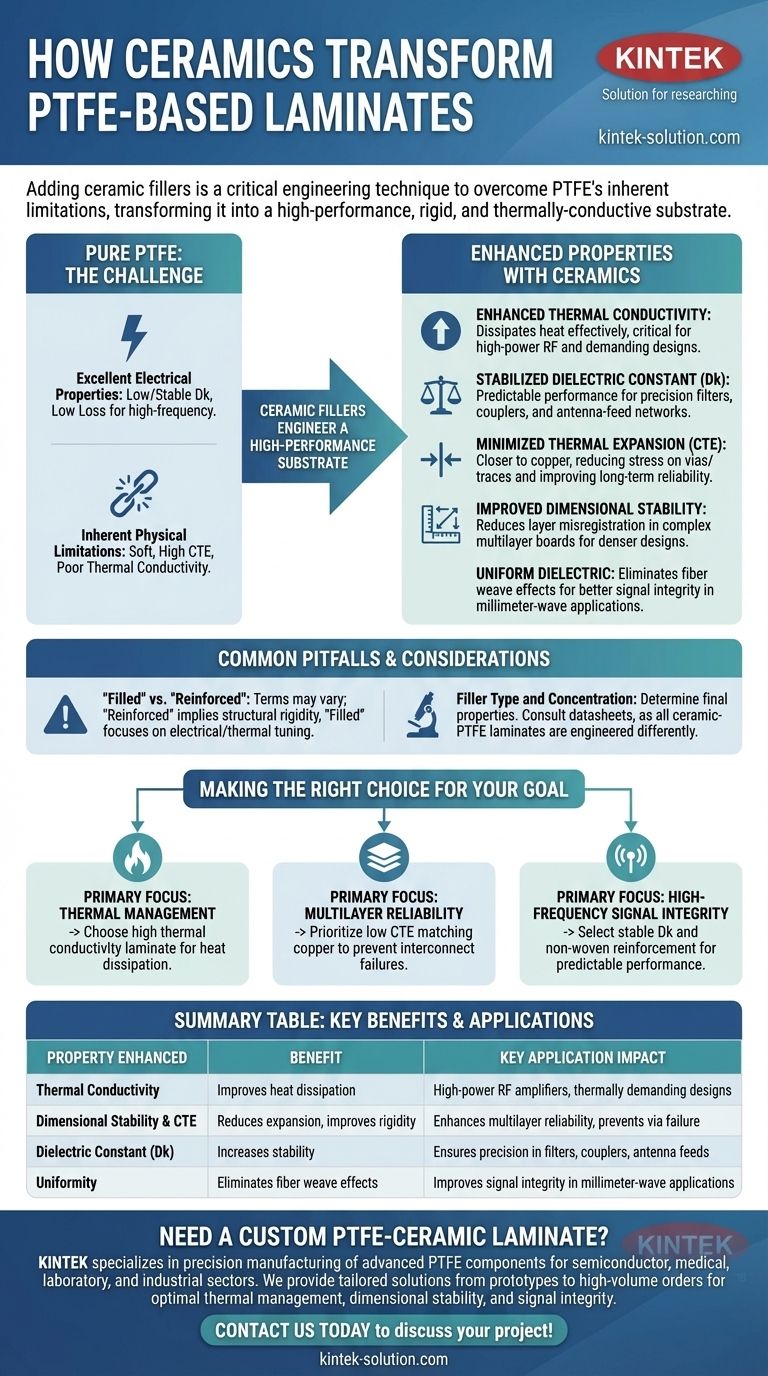

시각적 가이드
