요약하자면, PTFE 라미네이트에 세라믹 필러를 첨가하는 것은 고성능 애플리케이션을 위해 기계적, 열적 및 전기적 특성을 정밀하게 설계하기 위함입니다. 미세한 세라믹 입자를 PTFE 매트릭스 전체에 분산시킴으로써 제조업체는 순수 PTFE와 기존 유리 섬유 강화 라미네이트의 많은 한계를 극복하는 복합 재료를 만들 수 있습니다.
세라믹 필러를 사용하는 핵심 목적은 직조 유리 섬유 보강재에서 흔히 발생하는 신호 왜곡 및 위상 불일치와 같은 부정적인 전기적 부작용을 유발하지 않으면서 PTFE의 열적 및 기계적 안정성을 향상시키는 것입니다.
세라믹 필러의 핵심 기능
PTFE 기판에 세라믹 입자를 추가하면 재료의 거동이 근본적으로 바뀝니다. 이를 통해 특히 고주파 전자 장치에서 특정 엔지니어링 과제를 충족하도록 높은 수준의 맞춤화가 가능합니다.
기계적 안정성 향상
순수 PTFE는 크리프(creep)에 취약할 수 있습니다. 크리프는 지속적인 기계적 응력 하에서 고체 재료가 영구적으로 변형되는 경향을 말합니다.
세라믹 필러는 재료에 상당한 강성을 더하여 무거운 부하 또는 승온 상태에서의 크리프 및 변형을 극적으로 줄입니다. 그 결과 제작 중 및 수명 주기 동안 치수 안정성이 더 높은 회로 기판이 만들어집니다.
열 관리 개선
고출력 RF 부품은 상당한 열을 발생시키며, 이 열을 관리하는 것은 신뢰성에 매우 중요합니다. 순수 PTFE는 상대적으로 낮은 열전도율을 가집니다.
세라믹 필러는 라미네이트가 활성 부품에서 열을 발산하는 능력을 크게 향상시킵니다. 이러한 개선된 열 관리는 부품 고장을 방지하고 보다 일관된 성능을 보장하는 데 도움이 됩니다.
전기적 성능 최적화
이것은 고속 디지털 및 RF/마이크로파 애플리케이션에서 가장 중요한 이점입니다. 기존 라미네이트는 보강을 위해 직조 유리를 사용하지만, 이는 불균일한 유전 환경을 만듭니다.
세라믹 충전 PTFE는 보다 균일하거나 등방성(isotropic)인 전기 환경을 제공합니다. 세라믹 입자가 직조 패턴이 아닌 균일하게 분포되어 있으므로 재료의 유전율이 일정하게 유지되며, 이는 신호 무결성에 매우 중요합니다.
세라믹 필러 대 직조 유리 보강
세라믹 충전 또는 유리 강화 PTFE 라미네이트 중 선택은 특히 전기적 성능과 관련하여 애플리케이션의 요구 사항에 따라 달라집니다.
직조 유리의 문제점
직조 유리 직물은 불균일한 구조를 만듭니다. 유리 섬유 다발 위를 지나가는 신호 트레이스는 다발 사이의 PTFE가 풍부한 공간 위를 지나는 트레이스와 다른 유전율을 경험합니다.
이러한 불일치는 섬유 직조 효과(fiber weave effect)으로 알려져 있습니다. 이는 평행한 트레이스를 따라 이동하는 신호가 서로 다른 시간에 도착하게 만들고(왜곡, skew), 신호의 위상을 왜곡하여 민감한 회로의 성능을 저하시킬 수 있습니다.
세라믹 솔루션: 등방성 성능
세라믹 필러는 입자 형태이므로 무작위로 균질하게 분산됩니다. 직조 구조가 없습니다.
이는 모든 방향에서 전기적으로 일관된 재료를 만듭니다. 섬유 직조 효과를 제거하여 예측 가능한 신호 거동을 보장하고 고주파 신호의 무결성을 유지합니다.
트레이드오프 이해하기
세라믹 충전 재료는 매우 효과적이지만 만능 해결책은 아닙니다. 관련 고려 사항을 이해하는 것이 중요합니다.
'보강' 대 '충전'의 구분
공급업체는 '세라믹 보강(ceramic-reinforced)'과 '세라믹 충전(ceramic-filled)'이라는 용어를 혼용할 수 있습니다. 그러나 진정한 '충전' 재료는 입자형 필러를 사용하는 반면, 일부 '보강' 재료에는 여전히 직조 구조가 포함될 수 있습니다.
섬유 직조 효과를 제거하는 것이 주요 목표라면 제조업체의 데이터시트에서 재료의 내부 구조를 확인하는 것이 중요합니다.
다른 속성에 미치는 잠재적 영향
일반적으로 어떤 필러를 추가하더라도 기본 재료의 고유한 속성이 약간 변경될 수 있습니다. 세라믹은 안정성을 위해 선택되지만, 내화학성과 같은 속성이 특정 애플리케이션 요구 사항을 여전히 충족하는지 확인하는 것이 항상 현명합니다.
비용 및 가공
세라믹 충전 PTFE 라미네이트는 고성능을 위해 설계된 특수 재료입니다. 이들은 종종 FR-4와 같은 표준 유리 강화 대안이나 심지어 일부 직조 유리 PTFE 제품보다 비쌉니다.
애플리케이션에 적합한 선택
올바른 라미네이트를 선택하는 것은 성능 요구 사항과 비용의 균형을 맞추는 중요한 설계 결정입니다.
- 고주파 신호 무결성이 주요 초점인 경우: 섬유 직조 효과를 제거하여 최소한의 신호 왜곡 및 위상 왜곡을 보장하는 세라믹 충전 PTFE 라미네이트를 선택하십시오.
- 고출력 부품의 열 관리가 주요 초점인 경우: 세라믹 충전 PTFE의 우수한 열전도율은 열을 효과적으로 분산시키는 데 이상적인 선택입니다.
- 더 낮은 비용으로 기계적 강성이 주요 초점인 경우: 애플리케이션이 사소한 전기적 불일치를 허용할 수 있다면 기존의 직조 유리 강화 PTFE로 충분할 수 있습니다.
궁극적으로 세라믹 충전 PTFE 라미네이트를 선택하는 것은 까다로운 전자 시스템에서 우수하고 예측 가능한 성능을 달성하기 위한 의도적인 엔지니어링 결정입니다.
요약표:
| 기능 | 이점 | 주요 애플리케이션 |
|---|---|---|
| 기계적 안정성 | 크리프 감소, 강성 증가 | 고신뢰성 회로 기판 |
| 열 관리 | 열 분산 개선 | 고출력 RF 부품 |
| 전기적 성능 | 등방성 유전율 제공, 섬유 직조 효과 제거 | 고속 디지털 및 마이크로파 회로 |
귀하의 까다로운 애플리케이션을 위한 맞춤형 PTFE 라미네이트 솔루션이 필요하십니까?
KINTEK은 반도체, 의료 및 실험실 산업을 위한 맞춤형 배합을 포함하여 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다. 재료 과학에 대한 당사의 전문 지식을 통해 신호 무결성, 열 관리 및 기계적 안정성에 대한 특정 요구 사항을 충족하는 이상적인 세라믹 충전 PTFE 라미네이트를 프로토타입부터 대량 생산까지 선택하거나 개발할 수 있도록 지원합니다.
지금 전문가에게 문의하여 프로젝트에 대해 논의하고 당사가 귀사 제품의 성능을 어떻게 향상시킬 수 있는지 알아보십시오.

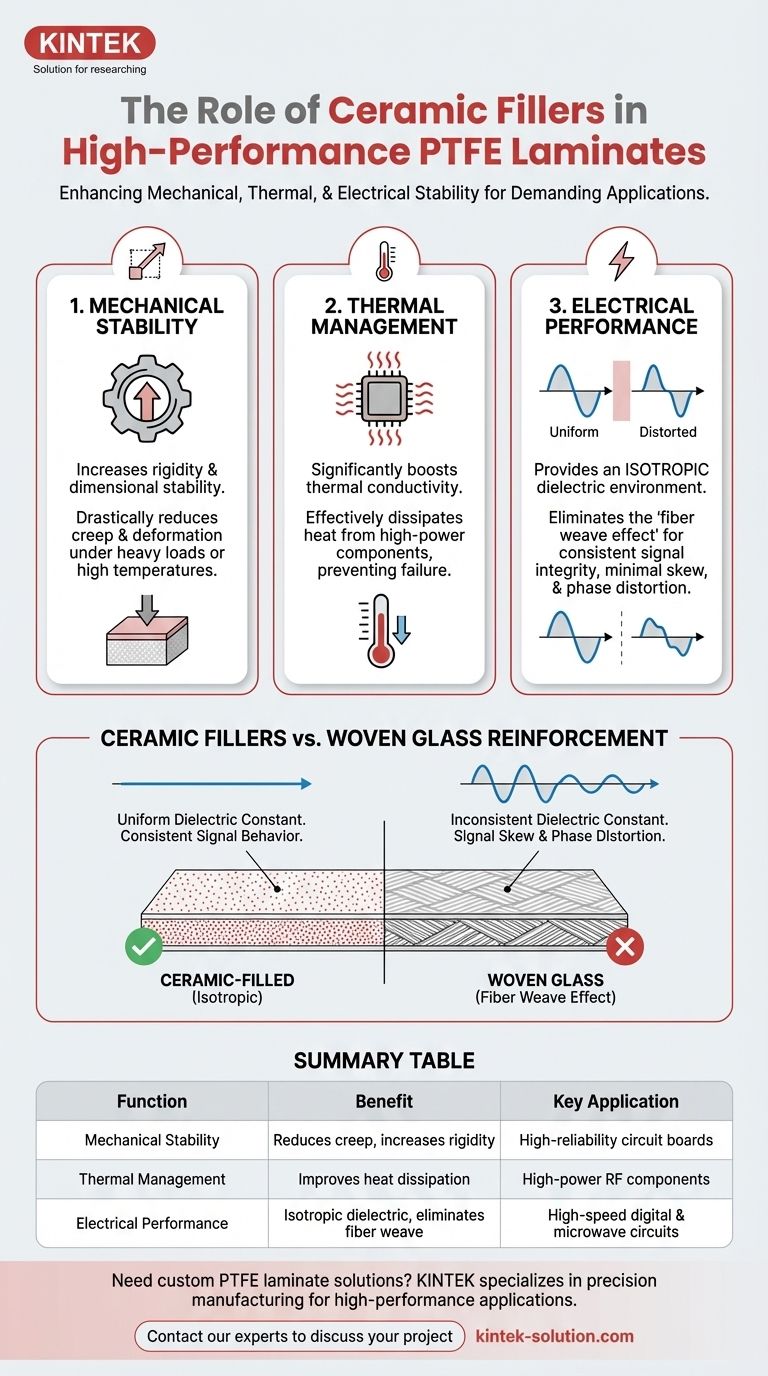

시각적 가이드
