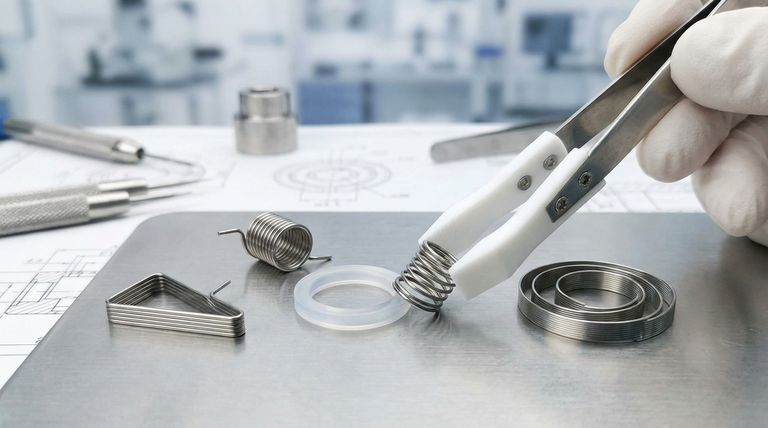

PTFE 씰에 사용할 수 있는 세 가지 주요 스프링 옵션은 캔틸레버(V-스프링이라고도 함), 경사 코일(Canted Coil), 헬리컬 리본 스프링입니다. 각 스프링은 고유한 형상으로 설계되어 PTFE 씰 재킷에 특정 유형의 기계적 힘을 제공합니다. 이 에너자이징 힘은 특히 시스템 압력이 낮거나 가변적일 때 씰이 접촉을 유지하고 안정적으로 작동하도록 보장하는 데 중요합니다.
PTFE 씰 내부의 스프링 에너자이저 유형은 교체 가능한 세부 사항이 아니라 중요한 설계 선택입니다. 캔틸레버, 경사 코일 또는 헬리컬과 같은 스프링의 형상은 씰의 성능 특성과 회전, 왕복 또는 정적 서비스와 같은 특정 애플리케이션에 대한 적합성을 직접적으로 결정합니다.
스프링 에너자이저의 근본적인 역할
스프링 유형을 비교하기 전에 스프링이 존재하는 이유를 이해하는 것이 중요합니다. 스프링으로 에너지를 공급받는 씰은 저마찰 PTFE 재킷과 금속 스프링을 결합하여 매우 효과적인 씰링 시스템을 만듭니다.
지속적인 씰링 힘 제공
스프링은 지속적인 반경 방향 힘을 제공하여 PTFE 씰 립을 맞닿는 표면에 밀착시킵니다. 이는 표준 씰이 작동하지 않을 수 있는 제로 또는 매우 낮은 시스템 압력에서도 단단한 씰을 보장합니다.
시스템 변수 보상
에너자이저 스프링은 사소한 불일치를 자동으로 보상합니다. 이는 개스킷 공차의 변화를 조정하고 구성 요소 수명 동안의 일반적인 씰 마모를 고려하여 일관된 성능을 보장합니다.
정밀한 마찰 제어 가능
O-링과 같은 단단한 탄성체와 달리 스프링의 힘은 높은 정밀도로 설계될 수 있습니다. 이를 통해 동적 애플리케이션에서 중요한 요소인 마찰을 보다 정확하게 제어할 수 있습니다.
세 가지 핵심 스프링 유형 분석
스프링 선택은 전적으로 애플리케이션의 요구 사항에 따라 결정됩니다. 각 유형은 서로 다른 부하 프로파일을 제공합니다.
캔틸레버 스프링 (V-스프링)
이 에너자이저는 평평한 금속 스트립을 특징적인 'V' 또는 'U' 모양으로 구부려서 만듭니다. 빔처럼 작동하여 씰 립의 특정 지점에 높은 부하를 집중시킵니다.
이러한 높은 부하 집중은 효과적으로 매체를 긁어내고 강력한 씰링 라인을 유지할 수 있는 동적 회전 애플리케이션에 탁월한 선택입니다.
경사 코일 스프링 (Canted Coil Spring)
경사 코일 스프링은 둥근 와이어를 코일로 감고 'C' 모양으로 기울여서 만듭니다. 독특한 형상은 넓은 변위 범위에 걸쳐 비교적 일정한 힘을 제공합니다.
이러한 일관된 부하는 매우 다재다능합니다. 압력 변동을 유발할 수 있는 움직임이 있는 회전 및 동적 왕복 애플리케이션 모두에 선호되는 선택입니다.
헬리컬 리본 스프링 (Helical Ribbon Spring)
이 스프링은 평평한 금속 리본을 헬릭스 형태로 감아 전통적인 코일 스프링과 유사하게 제작됩니다. 이 설계는 매우 높고 균일하게 분포된 부하를 제공합니다.
높은 부하 특성은 정적 또는 매우 느린 동적 애플리케이션, 특히 넓은 표면에 걸쳐 강력하고 일관된 힘이 필요한 면 씰에 이상적입니다.
상충 관계 이해: 스프링 재료
스프링의 성능은 형상의 기능일 뿐만 아니라 재료 선택도 시스템 수명과 안정성에 똑같이 중요합니다.
재료 선택의 중요성
스프링 재료는 시스템의 매체, 온도 및 부식 가능성과 호환되어야 합니다. 잘못된 재료 선택은 스프링 고장으로 이어지고 결과적으로 씰 고장으로 이어질 수 있습니다.
일반적인 내식성 합금
내구성을 보장하기 위해 에너자이저 스프링은 거의 항상 고성능 합금으로 만들어집니다. 일반적인 선택은 다음과 같습니다:
- 스테인리스 스틸: 많은 산업 응용 분야에서 우수한 내식성의 기준점입니다.
- 엘길로이(Elgiloy®): 뛰어난 강도, 내식성 및 극한 온도 성능으로 알려진 코발트-크롬-니켈 합금입니다.
- 하스텔로이(Hastelloy®): 매우 부식성이 강한 화학 물질에 대한 탁월한 저항성을 제공하는 니켈-몰리브덴 합금입니다.
애플리케이션에 적합한 스프링 선택
최종 선택은 시스템의 특정 움직임과 환경 조건에 따라 안내되어야 합니다.
- 고속 회전 서비스에 중점을 둔 경우: 캔틸레버(V-스프링)는 효과적인 씰링 및 매체 스크래핑에 필요한 높고 집중된 부하를 제공합니다.
- 동적 왕복 또는 혼합 움직임에 중점을 둔 경우: 경사 코일 스프링은 넓은 변위 범위에 걸쳐 일관된 힘을 제공하므로 가장 다재다능하고 안정적인 옵션입니다.
- 정적, 고압 면 씰에 중점을 둔 경우: 헬리컬 리본 스프링은 정지 애플리케이션에 필요한 강력하고 균일하게 분포된 부하를 제공합니다.
스프링 설계를 애플리케이션의 요구 사항과 일치시키는 것이 PTFE 씰의 전체 성능 잠재력을 발휘하는 열쇠입니다.
요약표:
| 스프링 유형 | 주요 애플리케이션 | 핵심 특성 |
|---|---|---|
| 캔틸레버 (V-스프링) | 동적 회전 | 스크래핑을 위한 높고 집중된 부하 |
| 경사 코일 | 동적 왕복/회전 | 넓은 변위 범위에 걸친 일관된 힘 |
| 헬리컬 리본 | 정적 / 고압 면 씰 | 높고 균일하게 분포된 부하 |
귀하의 애플리케이션을 위한 완벽한 PTFE 씰이 필요하십니까?
올바른 스프링 에너자이저를 선택하는 것은 씰 성능, 수명 및 안정성에 매우 중요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 실험 기구(labware)를 포함하여 맞춤형 PTFE 씰의 정밀 제조를 전문으로 합니다.
당사는 스프링 선택에 대한 전문적인 지침을 제공하며 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하여 귀하의 씰이 움직임, 압력 및 매체 호환성에 대한 정확한 사양을 충족하도록 보장합니다.
지금 KINTEK에 문의하여 귀하의 PTFE 씰 요구 사항에 대해 논의하고 성공을 위해 설계된 솔루션을 얻으십시오.

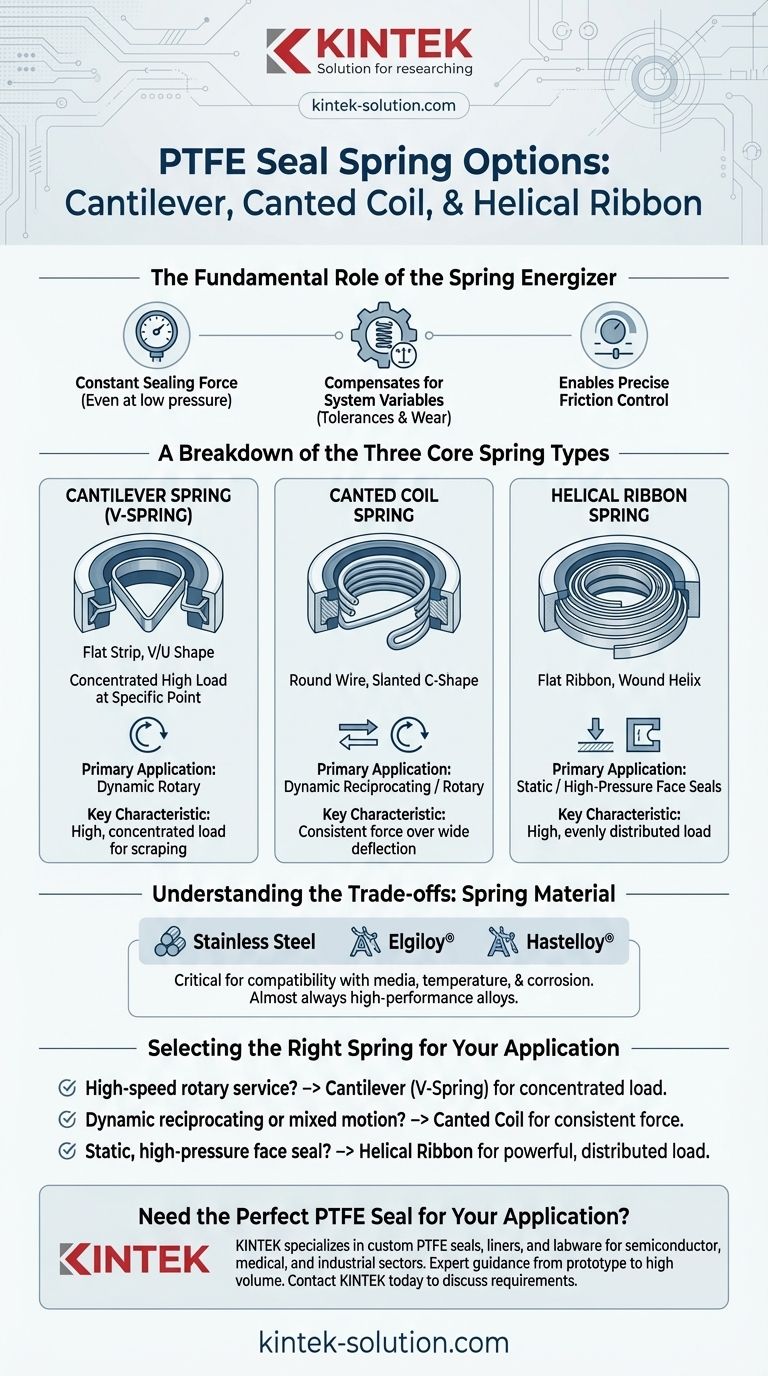

시각적 가이드
