요약하자면, 맞춤형 테프론(PTFE) 로터리 샤프트 씰은 일반적으로 -200°C에서 +260°C(-328°F에서 +500°F)에 이르는 매우 넓은 작동 온도 범위를 가집니다. 이러한 뛰어난 열 안정성 덕분에 PTFE는 기존 엘라스토머 씰의 기능을 훨씬 능가하여 극저온과 극한의 고온을 모두 포함하는 응용 분야에 가장 적합한 선택입니다.
핵심은 기본 PTFE 재료가 잠재적인 온도 범위를 결정하지만, 극한에서의 씰의 실제 성능은 충전재, 스프링 활성화 장치 및 립 구성(lip configuration)을 포함한 특정 설계에 전적으로 달려 있다는 것입니다.
온도 범위 분석
씰을 올바르게 지정하려면 이러한 온도 한계가 실제로 무엇을 의미하는지 이해하는 것이 중요합니다. 이 수치들은 재료의 고유한 능력을 나타내며, 이는 엔지니어링을 통해 구체화됩니다.
극저온 하한
극한의 추위에서 PTFE의 성능은 그 특징 중 하나입니다. 많은 고무 화합물이 저온에서 부서지고 파손되는 것과 달리, PTFE는 어느 정도의 유연성을 유지합니다.
실질적인 사용 한계는 종종 -200°C(-328°F)로 언급됩니다. 이론적으로 재료 자체는 절대 영도에 가까운 -273°C(-459°F)까지 안정적입니다.
고온 상한
대부분의 PTFE 화합물에 대해 일반적으로 받아들여지는 연속 사용 온도는 +260°C(+500°F)입니다. 이로 인해 산업용 오븐이나 고출력 엔진과 같은 까다로운 환경에 적합합니다.
PTFE의 절대 녹는점은 약 327°C(620°F)입니다. 이 온도 근처에서 작동하는 것은 재료가 구조적 무결성과 중요한 밀봉 특성을 잃기 시작하므로 권장되지 않습니다.
PTFE가 온도 극한에서 뛰어난 이유
이러한 열 안정성은 PTFE의 분자 구조 덕분입니다. 탄소와 불소 원자 사이의 강력한 화학 결합은 예외적으로 안정적이며 분해되기 위해 엄청난 양의 열 에너지가 필요합니다.
기본 재료를 넘어서: 맞춤화가 성능에 미치는 영향
로터리 샤프트 씰은 단순한 PTFE 조각 그 이상입니다. 이는 극한의 온도를 견디는 데 맞춤화가 중요한 엔지니어링 시스템입니다.
충전재의 영향
순수 PTFE는 동적 씰에 단독으로 사용되는 경우가 거의 없습니다. 특정 특성을 향상시키기 위해 충전재(Fillers)가 혼합됩니다.
유리, 탄소 또는 청동과 같은 이러한 충전재는 치수 안정성을 개선하고, 열 팽창을 줄이며, 내마모성을 증가시켜 광범위한 온도 스펙트럼에서 일관된 씰을 유지하는 데 필수적인 모든 요소를 향상시킬 수 있습니다.
활성화 장치(Energizer)의 중요성
많은 테프론 씰은 효과적으로 밀봉하는 데 필요한 지속적인 힘을 제공하는 내부 스프링으로 "활성화"됩니다.
이 스프링(예: 스테인리스 스틸 또는 Elgiloy와 같은 특수 합금)의 재료는 응용 분야의 전체 범위와 호환되어야 하는 자체 온도 한계를 가집니다.
립 구성 및 씰 설계
씰 립의 물리적 모양은 압력을 관리하고 마찰을 최소화하도록 설계되었습니다. 고속, 고온 응용 분야에서는 씰 인터페이스가 온도 한계를 초과하는 것을 방지하기 위해 열을 효과적으로 방출하는 설계가 필수적입니다.
상충 관계 이해
PTFE는 놀라운 온도 범위를 제공하지만, 그 특성은 해결해야 할 고유한 설계 문제를 제시합니다.
높은 열 팽창
PTFE는 대부분의 금속보다 온도 변화에 따라 더 많이 팽창하고 수축합니다. 하드웨어 및 그랜드(gland) 설계는 이것이 뜨거울 때 씰이 과도하게 압축되거나 차가울 때 너무 느슨해지지 않도록 이를 고려해야 합니다.
마찰열 축적
고속 회전 응용 분야에서는 씰 립에서의 마찰이 상당한 열을 발생시킵니다. 이 자체 생성된 열은 주변 온도에 더해지며, 관리되지 않으면 재료가 안전 작동 한계를 초과하도록 만들 수 있습니다.
압력과 온도의 상호 작용
씰이 압력을 처리하는 능력은 작동 온도와 반비례하는 경우가 많습니다. 온도가 상승함에 따라 재료가 약간 부드러워져 최대 압력 정격이 감소할 수 있습니다. 이는 모든 고압, 고온 시스템에서 고려되어야 합니다.
목표에 맞는 올바른 선택
올바른 씰을 선택하려면 전체 설계를 특정 환경적 과제와 일치시켜야 합니다.
- 극저온 서비스에 중점을 두는 경우: 취성(brittleness)을 피하기 위해 PTFE 화합물과 금속 스프링 활성화 장치 모두 저온 성능에 맞게 지정되었는지 확인하십시오.
- 고온 밀봉에 중점을 두는 경우: 우수한 내마모성과 열 안정성을 제공하는 충전 PTFE 화합물을 선택하고, 설계가 마찰열을 관리하도록 하십시오.
- 광범위한 온도 범위에 중점을 두는 경우: 제조업체와 협력하여 열 순환 중 씰 무결성을 유지하기 위해 상당한 열 팽창/수축을 고려하는 설계를 선택하십시오.
궁극적으로 테프론 씰의 잠재력을 최대한 활용하는 것은 완전하고 맞춤화된 설계가 특정 열 환경 내에서 어떻게 작동하는지에 대한 명확한 이해에서 비롯됩니다.
요약표:
| 온도 극한 | 주요 성능 요소 |
|---|---|
| 극저온 한계: -200°C (-328°F) | PTFE는 취성에 저항하며, 스프링 활성화 장치 재료가 중요함. |
| 고온 한계: +260°C (+500°F) | 충전 PTFE 화합물이 안정성을 향상시키며, 설계가 마찰열을 관리함. |
| 광범위한 범위의 과제 | 씰 설계는 상당한 열 팽창/수축을 고려해야 함. |
극저온부터 극한의 고온까지 안정적으로 작동하는 씰이 필요하십니까?
KINTEK은 정밀 로터리 샤프트 씰을 포함한 맞춤형 PTFE 부품 제작을 전문으로 합니다. 우리는 반도체, 의료, 실험실 및 산업 분야를 위한 솔루션을 엔지니어링하여 프로토타입부터 대량 생산까지 특정 온도, 압력 및 속도 요구 사항에 맞게 씰을 최적화합니다.
지금 바로 전문가에게 문의하여 귀하의 응용 분야에 대해 논의하고 PTFE의 전체 열 잠재력을 활용하는 맞춤형 솔루션을 얻으십시오.

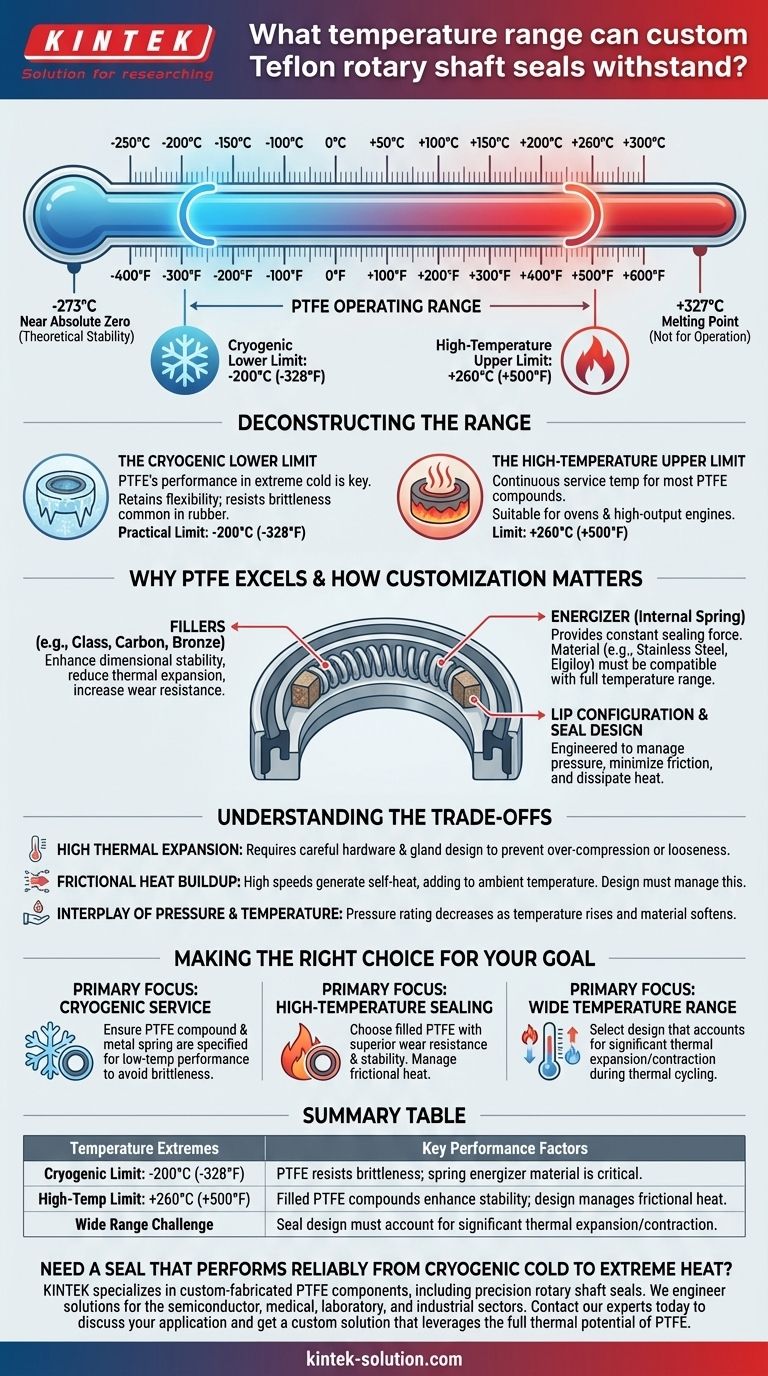

시각적 가이드
