요약하자면, PTFE O-링은 일반적으로 -200°C에서 260°C(-328°F에서 500°F)에 이르는 매우 넓은 온도 범위 내에서 안정적으로 작동합니다. 이러한 뛰어난 열 안정성 덕분에 거의 모든 표준 엘라스토머가 실패하는 극저온 환경과 고열 환경에서도 기능을 수행할 수 있습니다. 그러나 정확한 작동 한계는 O-링의 특정 구조에 따라 크게 달라집니다.
핵심은 모든 "PTFE" O-링이 동일하지 않다는 것입니다. 주요 온도 범위는 솔리드 PTFE에 적용되지만, 솔리드, 코팅 또는 캡슐화된 버전을 선택하는 것이 특정 응용 분야에 대한 실제 작동 한계와 기계적 특성을 결정합니다.
PTFE가 극한 온도에서 뛰어난 성능을 발휘하는 이유
폴리테트라플루오로에틸렌(PTFE)의 성능은 근본적인 분자 구조에 뿌리를 두고 있습니다. 이를 이해하면 그 인상적인 능력에 대한 맥락을 파악할 수 있습니다.
탄소-불소 결합의 안정성
PTFE는 본질적으로 탄소 원자 사슬이 불소 원자로 완전히 둘러싸여 있습니다. 탄소-불소 결합은 유기 화학에서 가장 강력한 결합 중 하나입니다.
이러한 엄청난 결합 강도는 재료를 예외적으로 비반응성이며 열적으로 안정하게 만듭니다. 화학적 공격이나 열 진동으로 인해 이러한 결합을 끊으려면 엄청난 에너지가 필요합니다.
극저온에서의 성능
대부분의 엘라스토머는 저온에서 단단하고 부서지기 쉬워지는 반면, PTFE는 -200°C(-328°F)에 가까운 극저온에서도 유용한 수준의 유연성과 견고함을 유지합니다.
이러한 특성으로 인해 항공우주, 우주 탐사 및 액화 천연가스(LNG) 처리 분야의 씰링 응용 분야에서 선호되는 재료가 됩니다.
고온에서의 안정성
스펙트럼의 상단 끝에서 PTFE는 260°C(500°F)까지 구조적 무결성과 씰링 특성을 유지합니다.
대부분의 고무 화합물은 이 온도보다 훨씬 낮아지면 분해되거나 부드러워지거나 영구적으로 변형되기 시작하지만, PTFE는 단단하고 기능적으로 유지되어 자동차, 산업 및 공정 환경에 이상적입니다.
다양한 형식 이해하기
"PTFE O-링"이라는 용어는 여러 가지 뚜렷한 제품을 지칭할 수 있으며, 각각 다른 성능 프로필을 가집니다. 온도 범위는 이 구조에 의해 직접적으로 영향을 받습니다.
솔리드(버진) PTFE O-링
이 O-링은 100% 순수 PTFE 스톡으로 가공됩니다. 이 재료에 기인하는 가장 넓은 온도 및 내화학성을 제공합니다.
일반적인 범위인 -200°C ~ 260°C(-328°F ~ 500°F)가 이 유형에 가장 정확합니다. 주요 단점은 탄성이 부족하다는 것입니다.
PTFE 캡슐화 O-링
이 설계는 PTFE의 매끄러운 재킷 내부에 엘라스토머 코어(일반적으로 실리콘 또는 FKM/Viton)를 특징으로 합니다. 목표는 PTFE의 내화학성과 고무의 유연성 및 복원력을 결합하는 것입니다.
중요하게도 작동 온도 범위는 엘라스토머 코어 재료에 의해 제한됩니다. 예를 들어, 실리콘 코어가 있는 캡슐화된 O-링은 -60°C에서 205°C(-75°F에서 400°F)까지만 정격이 지정될 수 있습니다.
PTFE 코팅 O-링
이들은 표면에 얇은 PTFE 층이 도포된 표준 엘라스토머 O-링입니다. 코팅은 근본적으로 온도 등급을 높이기보다는 마찰을 줄이고 달라붙는 것을 방지하는 역할을 합니다.
코팅된 O-링의 성능 온도는 전적으로 기본 엘라스토머 재료에 의해 결정됩니다.
주요 상충 관계 및 응용 분야 요소
온도는 방정식의 일부일 뿐입니다. 솔리드 PTFE의 고유한 물리적 특성은 고려해야 할 중요한 설계 상충 관계를 도입합니다.
탄성 및 "복원력" 부족
솔리드 PTFE는 단단한 재료입니다. 고무와 달리 압축된 후 잘 복원되지 않습니다. 이는 일반적으로 정적, 면 밀봉 응용 분야에만 적합함을 의미합니다.
설치 및 압축되면 모양을 유지하며, 움직이면 효과적으로 재밀봉되지 않을 수 있습니다.
콜드 플로우 또는 "크리프"
특히 고온에서 지속적인 압력 하에서 PTFE는 시간이 지남에 따라 서서히 변형될 수 있습니다. 크리프 또는 콜드 플로우라고 하는 이 현상은 씰링력이 손실될 수 있습니다.
O-링을 완전히 지지하는 좁은 공극을 가진 적절한 그루브 설계는 이 효과를 완화하는 데 필수적입니다.
높은 열팽창
PTFE는 금속에 비해 열팽창 계수가 비교적 높습니다. 넓은 온도 변화가 있는 응용 분야에서는 O-링이 상당히 팽창하고 수축합니다.
하드웨어 및 그루브 설계는 온도 범위의 저점과 고점 모두에서 안정적인 씰이 유지되도록 이 치수 변화를 고려해야 합니다.
목표에 맞는 올바른 선택
올바른 씰을 선택하려면 재료의 특성을 주요 작동 요구 사항과 일치시키십시오.
- 절대적인 최대 온도 및 화학적 범위에 중점을 두는 경우: 솔리드(버진) PTFE O-링이 최고의 성능을 제공하지만, 정적, 일회성 씰을 위해서는 신중한 하드웨어 설계가 필요합니다.
- 탄성과 압력 사이클 전반에 걸친 안정적인 씰링에 중점을 두는 경우: PTFE 캡슐화 O-링이 더 나은 선택이지만, 해당 온도 범위(엘라스토머 코어에 의해 제한됨)가 요구 사항을 충족하는지 확인해야 합니다.
- 동적 응용 분야에서 마찰 감소에 중점을 두는 경우: PTFE 코팅 엘라스토머 O-링이 의도된 해결책이며, 온도 한계는 기본 고무 재료에 의해 결정됩니다.
궁극적으로 이러한 재료 차이를 이해하면 온도 수치뿐만 아니라 시스템의 실제 기계적 요구 사항에 따라 씰을 선택할 수 있습니다.
요약표:
| PTFE O-링 유형 | 일반적인 온도 범위 | 주요 특성 |
|---|---|---|
| 솔리드(버진) PTFE | -200°C ~ 260°C (-328°F ~ 500°F) | 가장 넓은 내화학성/내열성; 탄성 부족 |
| PTFE 캡슐화 | 코어 엘라스토머에 따라 다름 (예: 실리콘: -60°C ~ 205°C) | PTFE 내화학성과 고무 유연성 결합 |
| PTFE 코팅 | 기본 엘라스토머에 의해 제한됨 | 마찰 감소; 기본 온도 등급을 높이지 않음 |
귀하의 극한 환경에서 안정적으로 작동하는 PTFE 씰이 필요하십니까?
KINTEK은 맞춤형 O-링, 씰, 라이너 및 실험실 기구를 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다. 귀하의 응용 분야가 반도체 제조의 극저온 깊은 곳에서든 산업 공정의 고열 요구 사항에서든, 당사의 정밀 생산 및 맞춤형 제작 서비스(프로토타입부터 대량 주문까지)는 귀하의 정확한 열 및 기계적 요구 사항에 맞춰 설계된 씰을 얻을 수 있도록 보장합니다.
오늘 저희에게 연락하여 프로젝트에 대해 논의하고 당사 전문가가 이상적인 PTFE 솔루션을 선택하거나 설계할 수 있도록 지원하십시오. 상담을 위해 당사 연락처 양식을 통해 문의하십시오.

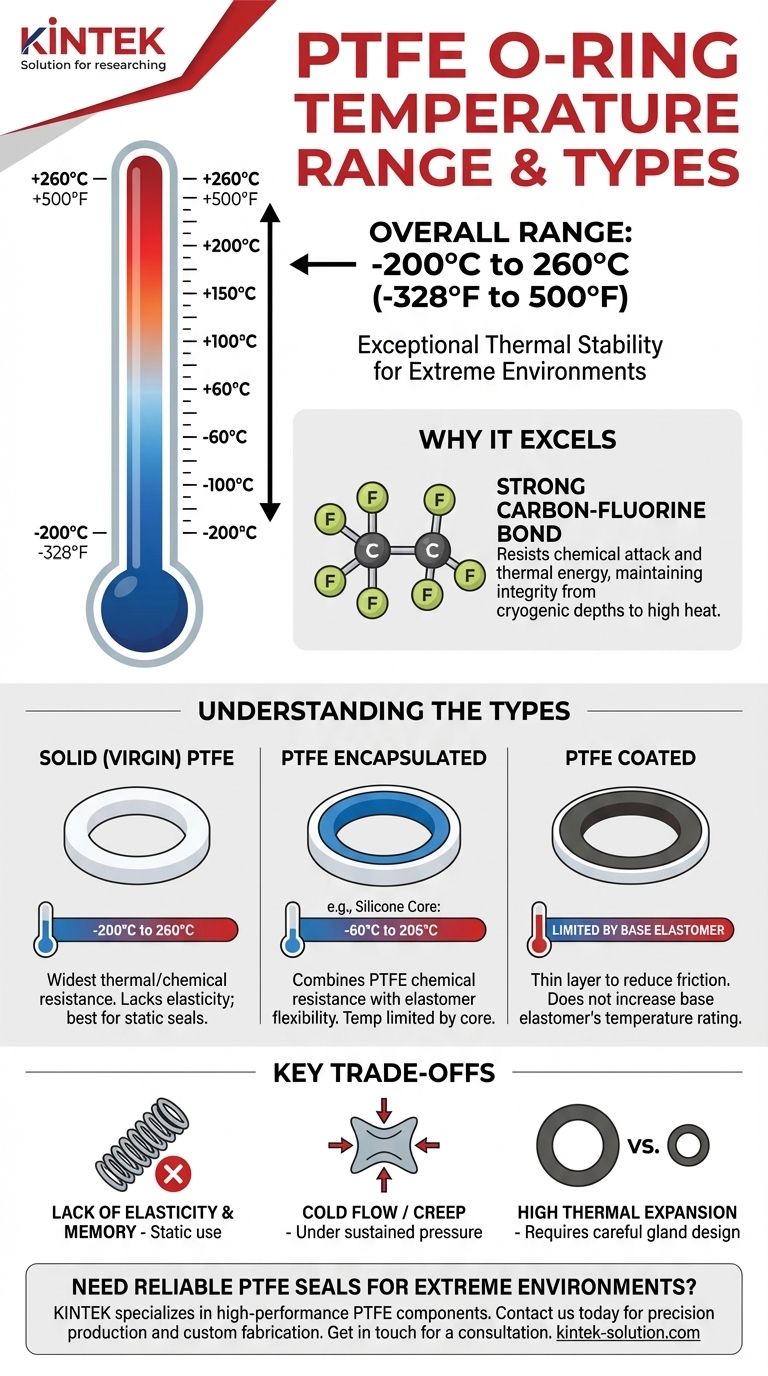

시각적 가이드
